Producttype	HFC-gassensor
Model	GXK1
Merk	Schabus
Afmetingen (HxBxD)	118 x 60 x 44 mm
Voeding	230 V AC, 50-60 Hz
Energieverbruik	Ongeveer 3 VA
Sensortype	Katalytisch
Gedetecteerde gassen	R-22, R-32, R-404a, R-410a, R-1234yf en andere HFC's
Bedrijfstemperatuur	-10 °C tot +50 °C
Omgevingsvochtigheid	5-90 % RV, niet condenserend
Pre-alarmdrempel	100 tot 10.000 ppm afhankelijk van koelmiddel
Hoofdalarmdrempel	Vanaf 1000 ppm voor R-32 (20 °C)
Geluidssignaal	> 80 dB(A) op 1 m
LED-indicaties	Groen (opwarmen/werking), Geel (storing), Rood (alarm)
Aanbevolen testinterval	Maandelijks
Levensduur sensor	Ongeveer 5 jaar
Beschermingsgraad	IP20
Installatie	Op netvoeding 230 V, positie afhankelijk van gasdichtheid (hoog of laag)
Reiniging en onderhoud	Droge doek, geen oplosmiddelen
Garantie	Impliciete garantie op materiaal- en fabricagefouten

Veelgestelde vragen - GXK1 Schabus

Hoe installeer ik de GXK1-detector?

Sluit het apparaat aan op een 230 V stopcontact. Voor gassen die lichter zijn dan lucht (bv. methaan), installeer het hoog, 15-30 cm van het plafond. Voor zwaardere gassen (bv. propaan), plaats het laag, 15-30 cm boven de vloer. Installeer het niet achter gordijnen, in de buurt van ramen of warmtebronnen.

Wat te doen bij een alarm?

Haal de stekker niet uit het stopcontact. Gebruik geen elektrische apparaten of open vuur. Open onmiddellijk ramen en deuren om te ventileren. Sluit de gastoevoer indien mogelijk. Als het alarm aanhoudt, neem contact op met uw energieleverancier of de brandweer.

Hoe test ik de detector?

Gebruik de TEST-knop in de bewakingsmodus om de LED's en het geluidsalarm te controleren. U kunt ook een straal aanstekergas (zonder aan te steken) gedurende ongeveer 30 seconden in de onderste ventilatiesleuven spuiten om een alarm te activeren. Voer deze test maandelijks uit.

Wat betekent het knipperende gele lampje?

Een knipperend geel lampje duidt op een storing (kabelbreuk, sensorstoring). Haal de stekker uit het stopcontact en steek deze opnieuw in. Als het probleem aanhoudt, neem contact op met de klantendienst.

Waarom gaat het alarm zonder reden af?

De sensor kan reageren op spuitbussen (sprays, ontsmettingsmiddelen), sterke tabaksrook, kookdampen of oplosmiddelen. Zorg ervoor dat er geen gas- of dampbron is voordat u een vals alarm overweegt.

Welke gassen detecteert de detector?

Het detecteert gefluoreerde koolwaterstoffen (HFC's) zoals R-22, R-32, R-404a, R-410a, R-1234yf. Het is niet gevoelig voor koolmonoxide (CO). Let op: het kan reageren op methaan, butaan, propaan, ethanol en waterstof.

Hoe reinig ik het apparaat?

Gebruik een droge, pluisvrije doek. Bij sterke vervuiling kunt u de doek licht bevochtigen. Gebruik nooit reinigingsmiddelen met oplosmiddelen.

Kan ik de detector buitenshuis gebruiken?

Nee, het apparaat is ontworpen voor gebruik binnenshuis in droge ruimtes. Het mag niet worden blootgesteld aan vocht, stof of explosiegevaar.

Hoe weet ik of de sensor nog werkt?

De sensor heeft een levensduur van ongeveer 5 jaar. Op de sensor staat een datum (maand/jaar) voor de volgende controle. Laat het apparaat indien nodig door de fabrikant testen.

Wat te doen bij een aanhoudende storing?

Haal de stekker uit het stopcontact en steek deze opnieuw in. Controleer bij de GX-K2 de sensorkabel. Als de storing aanhoudt, neem contact op met Elektrotechnik Schabus per e-mail ([e-mail]) voor een retour onder garantie.

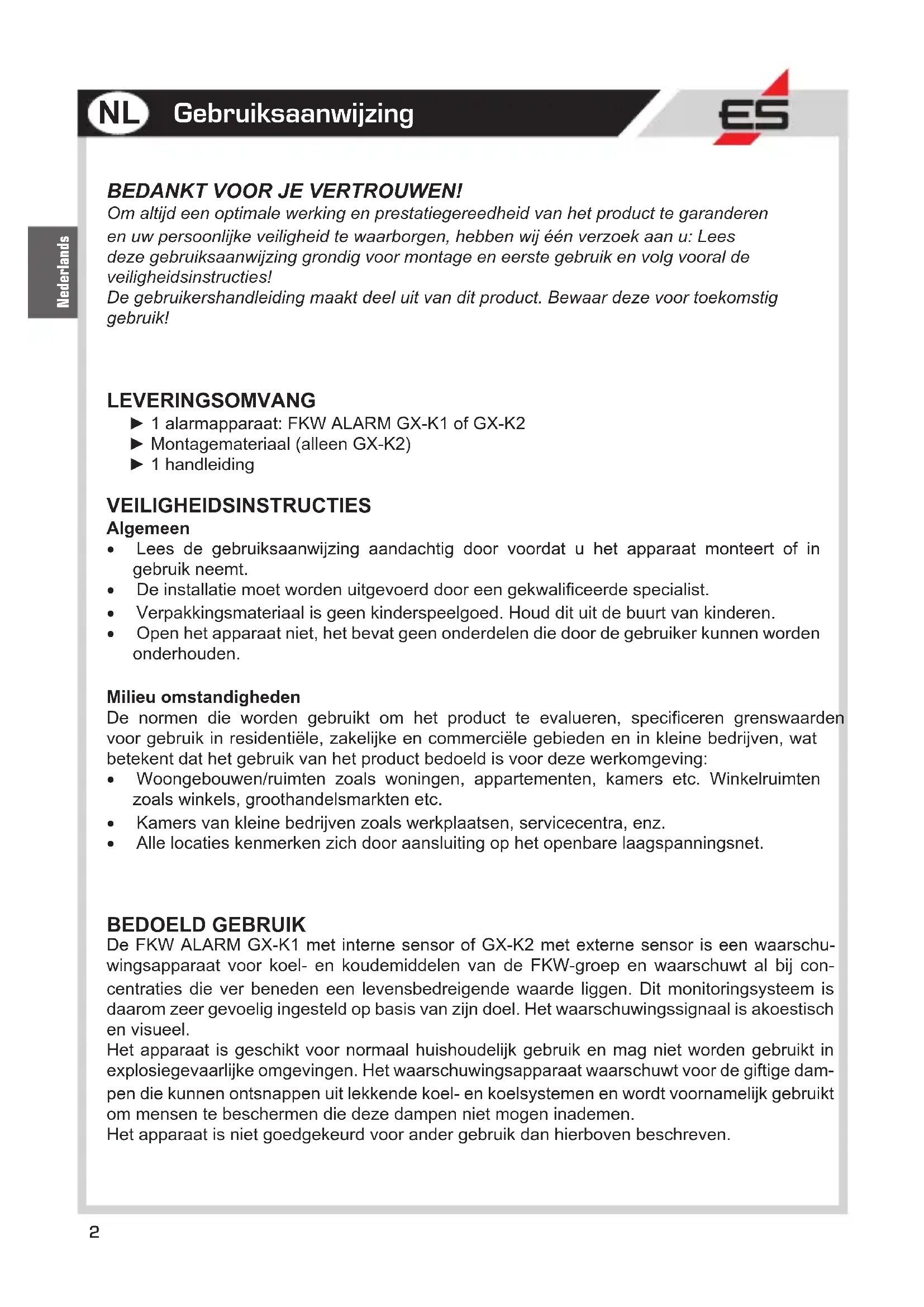

GEBRUIKSAANWIJZING GXK1 Schabus

FKW ALARM GX-K1 / GX-K2 - Item nr. 300931 / 300932
Gefluoreerde koolwaterstoffen HFC - Koelmiddelen
Vertaald uit het Duitse origineel

Mode d'emploi

Om.altijd een optimale werking en prestatiegereedheid van het product te garanderen en uw persoonlijke veiligheid te waarborgen, hebben wij een verzoek aan u: Lees deze gebruiksaanwijzing grondig voor montage en eerste gebruik en volg vooral de veiligheidsinstructies!

De gebruikershandleiding maakt deel UIT van dit product. Bewaar deze voor toekomstig gebruik!

LEVERINGSOMVANG

1 alarmapparaat: FKW ALARM GX-K1 of GX-K2
Montagematerialial (alleen GX-K2)
▶1 handleiding

VEILIGHEIDSINSTRUCTIES

Algemeen

Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat monteert of in gebruik neemt.
- De installmentie要去 worden uitgevoerd door een gekwalificeerde specialist.
- Verpakkingsmaterial is geen kinderspeelgoed. Houd dit uit de buurt van kinderen.
- Open het apparaat Niet, het bevat geen onderdelen die door de gebruiker konnen worden onderhonden.

Milieu omstandigheden

De normen die worden gebruikt om het product te evalueren, specificeren grenswaarden voor gebruik in residentièle, zakelijk en commerciale gebieden en inkleine bedrijven, wat betekent dat het gebruik van het product bedoeld is voor deze werkomgeving:

• Woongebouwen/ruimten zoals woningen, appartementen, kamers etc. Winkelruimten zoals winkels, groothandelsmarkten etc.
  Kamers vankleine bedrijven zoals werkplaatsen, servicecentra, enz.
  Alle locaties kenmerken zich door aansluiting op het openbare laagspanningsnet.

BEDOELD GEBRUIK

De FKW ALARM GX-K1 met interne sensor of GX-K2 met externe sensor is een waarschuwingsapparaat voor koel- en koudemiddelen van de FKW-groep en waarschuwt al bij concentrations die ver beneden een levensbedreigende waarde liggen. Dit monitoringsystem is waarom zeer gevoelig ingesteld op basis van+zijn doel. Het waarschuwingssignaal is akoestisch en visueel.

Het apparaat is geschikt voor normala huishoudelijk gebruik en mag Niet worden gebruikt in explosiegevaarlijke omgevingen. Het waarschuwingsapparaat waarschuwt voor de giftige dampen die kuren ontsnappen uit lekkende koel- en koelsystemen en wordt voornamelijk gebruikt om mensen te beschermen die deze dampen Niet月至gen inademen.

Het apparaat is Niet goedgekeurd voor ander gebruik dan hierboven beschreiben.

Bedrijffsspanning: 230 (+/-10%) V AC / 50-60 Hz

Stroomverbruik: tot ca. 3 VA, afhankelijk van de bedrijfsstatus

Beschermingsgraad: IP 20

Geluidsdruk zoemer: >80 dB(A) @1m (hoofdalarm)

LED-displays: groen knipperend: voorverwarmfase ca. 3 minuten

groen oplichtend: bediening / bewaking

geel knipperend: storing, kabelbreuk, enz.

rood knipperend: vooralarm / hoofdalarm

Sensorotype: katalytisch

Functioneel bereik sensor: -10^ / +50^

Opslagtemperatuursensor: -20^ / +70^

Luchtvochtigheid: 5-90% RH (niet-condenserend)

Levensduer sensor: ongeveer 5aar

Gevoeligheid voor: R-22, R-32, R-404a, R-410a, R-1234yf, andere HFC's

Kruisgevoeligheden voor: methaan, butaan, propaan (R-290), ethanol, waterstof en andere koolwaterstoffen

Niet gevoelig voor: koolmonoxide CO

Vooralarm: 100 - 10.000 ppm afhankelijk van het type koudemiddel

3% LEL voor brandbare gassen

Hoofdalarm: bijv. R-32 vanaf 1000 ppm @ 20^ omgeving

10 - 20% LEL, typisch 12% LEL

MONTAGE-INSTRUCTIES

De GASALARM GX-K1 / GX-K2 mag alleen in droge binnenruimtes worden geinstalleerd en moet, afhankelijk van het type koudemiddel, correct worden geplaatst om een correcte werkung van de waarschuwingsinrichting te garanderen.

Let op de voorgeschreveen positie van de waarschuwingsinrichting! Informeer voor uw eigeneiligheid bij de fabrikant van uw koel-/airconditioningsystem over het type gas dat worden gezrukt en de eigenschappen ervan!

Het waarschuwingsapparaat mag nicht worden gebrukt op de volgende locaties:

• Plaatsen die het alarm hunnen verhinderen bij een gaslek (bijvoorbeeldchter gordijnen of in kasten, tenzij de airconditioning indezelfde kast staat)
• Direct naast een formuiis of boven een goatsteen
• Naast deuren, ramen, ventilatie, ventilator of in het algemeen in tocht, enz.
  In gebieden waar stof of vuil de sensor onbruikbaar kan make
  In potentieel explosieve gebieden

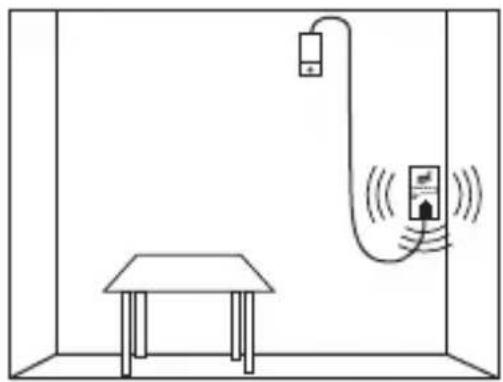

Plaatsing van de waarschuwingsinrichting / sensor voor koudemiddelen waarvan de dampenlichter� dan lucht:

Sluit de melder aan op een stopcontact boven het hoofd of monteer de sensor op een hoogte van 15-30 cm van het plafond, maar Niet meer dan 4m van de airconditioner. Let op: Het alarmapparaat/de sensor要去 boven de hoogste deur-of raamopening in de kamer worden geinstalleerd. Methaan is bijvoorbeeldichter dan lucht en stijgt daardoor op.

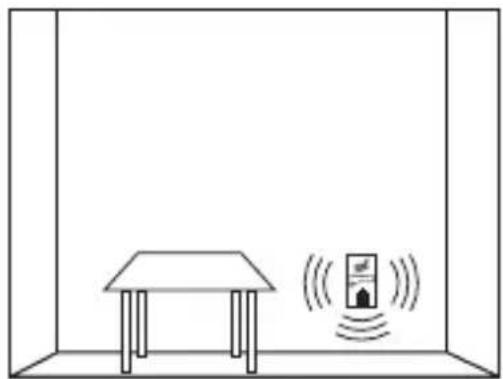

Plaatsing van de waarschuwingsinrichting / sensor voor koudemiddelen waarvan de dampen zwaarder� dan lucht:

Steek de melder in een stopcontact eronder of monteer de sensor op een hoogte van 15-30 cm van de vloer, maar nicht meer dan 4m van de airconditioner. Zo is R-290/propaan zwaarder dan lucht en za het waar de bodem zinken. Het verspreidt zich waar als water en verzamelt zich in depressies.

INSTALLATIE

De GAS ALARM GX-K1 / GX-K2 worden eenvoudig in een 230 volt / 50 Hz stopcontact gesto-ken. De LED (Functie) indicator Licht eerst eenkeer op in elke kleur, er is een korte alarmtoon te horen. De sensor van het monitoringsysteme heeft een opwarmtijd van 3 - 5 minuten nodig om de functionaliteit te bereiken, gedurende deze tijd knippert de groene LED.

De LED (Operate) brandt dan groen en het waarschuwingsapparaat is maar voor gebruik.

LET OP: Vanwege verschillende transportomstandigheden (lange opslag / vochtigheid) kan er direct na de opwarmtijd een alarm worden geactiveerd (LED knippert rood). Koppel het apparaat kort los van het stroomnet en start de opwarmtijd opnieuw. Dit proces moet möglichk tot drie keer worden herhaald.

TEST-knop / Stil alarm

Bij een alarm worden de alarmtoon gedempt met de TEST-knop, de rode LED blijft knipperen totdat er geen gas meer worden gedetecteerd.

Gebruik in de bewakingsmodus de TEST-knop om de functie van de LED's en het akoestische alarm te testen. De sensor kan er nicht mee getest worden.

VERSTORING

Als een fout worden gedetecteerd, knippert de LED (fout) geel en de akoestische Alarm klinkt elke 30 seconden Koppel het apparaat los en sluit het wee aan. Controlleroor GX-K2 de sensorkabel en de connector op de sensor. Neem indien nodig contact op met Elektrotechnik Schabus.

ALARM

Pas wanner een gas- of dampconcentratie worden gedetecteerd die overeenkomt met de gevoeligheid, begint het vooralarm met een knipperende rode LED (alarm).

Als de concentratie blijt stijgen, begint het hoofdalarm met het akoestische alarm. De akoestiek kan worden bevestigd met de TEST-knop.

WAT TE DOEN BIJ EEN ALARM (of als u gas ruikt)

Koppel het waarschuwingsapparaat Niet los!
- Geen andere elektrische apparaten in gebruik nemen
- Geen open vuur aansteken of open vuur doven
- Open ramen en deuren en ventilier de ruimte goed
Sluit de hoofdgastoevoer af en verhelp de oorzaak van het gaslek
- Als het alarm aanhoudt/herhaaldelijk, neem dan contact op met uw verantwoordelijk gasleverancier of gasinstallatiespecialist

VALS ALARM

De gevoelige sensor van het systeme reageert ook op vele andere gasvormige media. Het gebruik van spuitbussen (drijfgas in haarsprays, desinfectie, etc.), maar ook sterke tabaksrook (bijv. rookkaarten), kookdampen en opgeslagen verfblikken kan leiden tot vals alarm. Aardgas en flessengas herken je.altijd aan hun uitgesproken geur.

FUNCTIONELE TEST

Een eenvoudige functietest van de waarschuwingsinrichting is möglichk met het gas uit een standard aansteker. Een gasstoot (ca. 30 s) maar de onderste ventilatiesleuven van de behuizing of sensor zonder de aansteker te ontsteken activeert een alarm en de LED (alarm) knippert rood. Koppel het apparaat kort los van het stroomnet en start de opwarntijd opnieuw.

Voor uw verdigeid raden wij aan deze test maandelijks uit te voeren! Reinig de sensor regelmatig door te blazen om stof van de sensor te verwijderen.

De sensor toont de datum (maand/jaar) voor de volgende sensorcontrole. Stuur uw waarschuwingsapparaat maar ons voor fabriekstest / sensorvervanging: Elektrotechnik Schabus GmbH & Co. KG

Baierbacher Str. 150

Elektrotechnik Schabus GmbH & Co. KG is nicht aansprakelijk voor schade en/of verlies van welke aard dan ook, zoals individuele schade of gevolgschade, als gevolg van hetfeit dat de gasdetector ondanks een verhoogde gasconcentratie geen alarmsignal geeft.

SCHOON EN ZORG

Vermijd de invloed van vocht (spat- of regenwater), stof en direct zonlicht op het apparaat. Reinig het apparaat alleen met een droge linnen doek, die Licht bevochtigd mag worden als het erg vuil is. Gebruik voor de reiniging geen reinigingsmiddelen op basis van oplosmiddelen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring=kunt u vinden op www.elektrotechnik-schabus.de of opvragen via [e-mail].

GARANTIE

Wij verlenen vanaf de aankoopdatum een wettelijkarie garantie op uw elektronische product van Elektrotechnik Schabus voor materiaal- en kwaliteitsgrebeken. Elektrotechnik Schabus za uw apparaat koseloes repareren of verrangen onder de volgende voorwaarden:

• Als er een wettelijkke garantie is,要去 het apparaat worden opgestuurd met de volgende documenten: omschrijving van de storing, aankoopbewijs en uw adres en afleveradres (naam,telefoonnummer,straat,huisnummer, postcode,plaats,land).
• Apparaten die geretourneerd worden aan Elektrotechnik Schabus dieren deugdelijk verpakt te worden. Elektrotechnik Schabus aanvaardt geen enkele aansprakelijkheid voor schade of verliesijdens verzending.
• Het apparaat要去en gebruikt in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor schade veroorzaakt door ongeval, misbruik, wijziging of verwaarlozing.
• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die voortvloeien uit het gebruik van de apparaten of accessoires.
• De garantie heeft geen invloed op uw wettelijk rechten als consument.

GEEFT TERUG

Als uw apparaat defect is, neem dan contact met ons op:

Email [e-mail]

Geef uw volledige adres en de reden van de retourzending op. Wij zorgen ervoor dat het pakket Gratis voor u worden opgehaald (alleen binnen Duitsland). U mag ons in geen geval een vrachtophaalpakket sturen, wij accepteren dit Niet! Ongeoorloofde retourzenden die geen klacht vormen, worden anschteraf bij u in rekening gebracht.

De productie van het door u gekochtte product vereiste de winning en het gebruik van natuurlijke grondstoffen. Het kan stoffen bevatten die schadelijk zichoor de gezondheid en het milieu. Om verspreiding van deze stoffen in uw omgeving te voorkomen en om natuurlijke hulpbronnen te sparen, vragen wij u gebruik te makev van de juiste retoursystemen. Dankzij deze systemen konnen de materialen van uw product aan het einde van+zijn levensduur op

een milieuvriendelijk manier worden hergebruikt.

(WEEE-NR.: 91394868)

Het doorgestreepte prullenbakpictogram op de

Product herinnert u eraan deze systemen te gebruiken.

Neem voor meer informatie over inzamelings-, hergebruik- en recyclingprogramma's contact op met de afvaladviesdienst van uw stad. Ook voor meer informatie over de milieuuprestaties van onsze producten kunt u bij ons terecht.
