GXK1 - Détecteur de gaz Schabus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de gaz HFC
Modèle	GXK1
Marque	Schabus
Dimensions (HxLxP)	118 x 60 x 44 mm
Alimentation	230 V AC, 50-60 Hz
Consommation électrique	Environ 3 VA
Type de capteur	Catalytique
Gaz détectés	R-22, R-32, R-404a, R-410a, R-1234yf et autres HFC
Température de fonctionnement	-10 °C à +50 °C
Humidité ambiante	5-90 % HR, sans condensation
Seuil de pré-alarme	100 à 10 000 ppm selon réfrigérant
Seuil d'alarme principale	À partir de 1000 ppm pour R-32 (20 °C)
Signal sonore	> 80 dB(A) à 1 m
Affichages LED	Vert (préchauffage/fonctionnement), Jaune (défaut), Rouge (alarme)
Intervalle de test recommandé	Tous les mois
Durée de vie du capteur	Environ 5 ans
Indice de protection	IP20
Installation	Sur secteur 230 V, position selon densité du gaz (haut ou bas)
Nettoyage et entretien	Chiffon sec, pas de solvants
Garantie	Garantie implicite sur défauts de matériel et de fabrication

FOIRE AUX QUESTIONS - GXK1 Schabus

Comment installer le détecteur GXK1 ?

Branchez l'appareil sur une prise secteur 230 V. Pour les gaz plus légers que l'air (ex. méthane), installez-le en hauteur, 15-30 cm du plafond. Pour les gaz plus lourds (ex. propane), placez-le près du sol, 15-30 cm au-dessus du sol. Ne l'installez pas derrière des rideaux, près de fenêtres ou de sources de chaleur.

Que faire en cas d'alarme ?

Ne débranchez pas l'appareil. N'allumez aucun appareil électrique ni flamme nue. Ouvrez immédiatement fenêtres et portes pour aérer. Coupez l'arrivée de gaz si possible. Si l'alarme persiste, contactez votre fournisseur d'énergie ou les pompiers.

Comment tester le détecteur ?

Utilisez le bouton TEST en mode surveillance pour vérifier les LED et l'alarme sonore. Vous pouvez aussi projeter un jet de gaz de briquet (sans l'allumer) dans les fentes d'aération inférieures pendant environ 30 secondes pour déclencher une alarme. Effectuez ce test tous les mois.

Que signifie le voyant jaune clignotant ?

Un voyant jaune clignotant indique un dysfonctionnement (rupture de câble, défaut capteur). Débranchez l'appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente.

Pourquoi l'alarme se déclenche-t-elle sans raison ?

Le capteur peut réagir à des aérosols (sprays, désinfectants), forte fumée de tabac, vapeurs de cuisine ou solvants. Assurez-vous qu'il n'y a pas de source de gaz ou de vapeur avant de considérer une fausse alarme.

Quels gaz le détecteur détecte-t-il ?

Il détecte les hydrocarbures fluorés (HFC) comme R-22, R-32, R-404a, R-410a, R-1234yf. Il n'est pas sensible au monoxyde de carbone (CO). Attention : il peut réagir au méthane, butane, propane, éthanol et hydrogène.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et non pelucheux. En cas de forte saleté, vous pouvez légèrement humidifier le chiffon. N'utilisez jamais de détergents contenant des solvants.

Puis-je utiliser le détecteur à l'extérieur ?

Non, l'appareil est conçu pour un usage intérieur dans des pièces sèches uniquement. Il ne doit pas être exposé à l'humidité, à la poussière ou au risque d'explosion.

Comment savoir si le capteur fonctionne encore ?

Le capteur a une durée de vie d'environ 5 ans. Une date (mois/année) est indiquée sur le capteur pour le prochain examen. Faites tester l'appareil par le fabricant si nécessaire.

Que faire en cas de défaut persistant ?

Débranchez et rebranchez l'appareil. Pour le GX-K2, vérifiez le câble du capteur. Si le défaut persiste, contactez Elektrotechnik Schabus par email ([e-mail]) pour un retour sous garantie.

MODE D'EMPLOI GXK1 Schabus

HFC ALARM GX-K1 / GX-K2 - Numéro d'article 300931 / 300932 Hydrocarbures fluorés HFC - Fluides frigorigènes Traduit de l'original allemand

Select Downloads:

Afin de pouvoir garantir en permanence la fonctionnalité et la disponibilité optimales du produit ainsi que votre sécurité, nous avons une demande : veuillez lire attentivement ce mode d'emploi avant la première utilisation et respecter toutes les consignes de sécurité ! Le mode d'emploi fait partie de ce produit. Gardez-le, ainsi vous pourrez toujours vous y référer.

Portée de la livraison

1 avertisseur HFC : GAS ALARM GX-K1 ou GX-K2 matériel de montage (uniquement GX-K2) 1 mode d'emploi

Général

• Avant de commencer le montage de l'appareil, veuillez lire attentivement les instructions d'utilisation. L'installation doit être effectuée par du personnel qualifié. Le matériel d'emballage n'est pas un jouet pour enfant. Gardez-le loin des enfants! Ne ouvrez pas l'appareil. Il ne contient pas de pièces que vous devez entretenir.

Les normes utilisées pour évaluer le produit spécifique des valeurs limites d'utilisation dans le domaine de l'habitation, le domaine des affaires et dans les petites entreprises ; le produit a été conçu pour être utilisé dans les environnements d'exploitation suivants :

• Bâtiments résidentiels/espaces de vie tels que maisons, appartements, chambres, etc. Zones de vente telles que magasins, marchés de gros, etc. Locaux de petites entreprises tels que des ateliers, des centres de services, etc.
• Tous les domaines d'application se caractérisent par un raccordement au réseau public à tension.

Utilisation appropriée

Le HFC ALARM GX-K1 avec capteur interne ou GX-K2 avec capteur externe est un dispositif d'avertissement pour le refroidissement et les réfrigerants du groupe HFC et avertit déjà à des concentrations bien inférieures à une valeur potentiellement mortelle. Ce système de surveillance est donc réglé de manière très sensible en fonction de son objectif. Le signal d'avertissement est acoustique et visuel.

L'appareil est adapté à un usage domestique normal et ne doit pas être utilisé dans des zones représentant un risque d'explosion. Le dispositif d'avertissement avertit des fumées toxiques qui pourraient s'échapper des fuites des systèmes de refroidissement et de réfrigeration et est principalement utilisé pour protéger les personnes qui ne doivent pas inhaler ces fumées.

Specifications techniques

Tension de fonctionnement: 230 (+/-10%) V AC / 50-60 Hz

Consommationélectrique: env. 3 VA

Type de protection : IP20

Sondeur acoustique : > 80 dB(A)@1m

Affichages LED : vert clignotant : phase de préchauffage env. 3 min.

Allumé en vert : fonctionnement / surveillance

Jaune clignotant : dysfonctionnement, rupture de câble, etc.

Rouge clignotant: pré-alarme / alarme principale

Type de capteur : catalytique

Température de fonctionnement : -10 °C / +50 °C

Température de stockage: -20 °C / +70 °C

Humidité (ambiente) : 5-90% HR (sans condensation)

Intervalle de test : environ 5 ans

Dimensions (HxLxP): 118x60x44 mm

Longueur du câble: 2,5 m, non extensible uniquement GX-K2

∅ cable: 3,5 mm uniquely GX-K2

Dimensions du capteur (HxLxP) : 52x27x29 mm uniquement GX-K2

Sensibilité au: R-22, R-32, R-404a, R-410a, R-1234yf et autres HFC

Sensibilités croisées à : méthane, butane, propane, éthanol, hydrogène

et autres hydrocarbures

Pas de sensibilité au : monoxyde de carbone CO

Pré-alarme : 100 - 10 000 ppm en fonction du type de réfrigérant

3% LIE pour les gaz combustibles

Alarme principale : par ex. R-32 à partir de 1000 ppm @ environnement 20°C

10 - 20% LIE, généralement 12% LIE

Instructions d'installation

Le GAS ALARM GX-K1 / GX-K2 ne peut être installé que dans des pièces intérieures sèches et, selon le type de réfrigérant, doit être placé correctement pour garantir le bon fonctionnement du dispositif d'avertissement.

Il est impératif de respecter la position prescrite de l'unité d'alarme! Pour votre sécurité et votre tranquillité, veuillez vous renseigner auprès de votre fournisseur sur le type de gaz et ses propriétés!

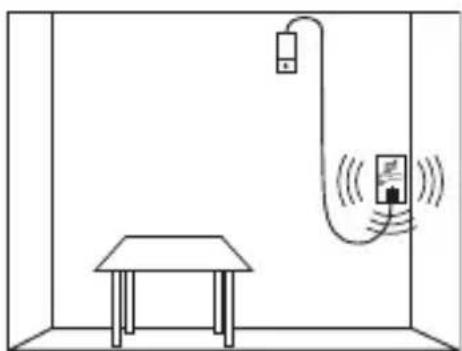

Emplacement du dispositif d'advertisement / capteur pour fluides frigorigènes dont les vapeurs sont plus légères que l'air :

Branchez l'alarme sur une prise aérienne ou montez le capteur à une hauteur de 15 à 30 cm du plafond, mais pas à plus de 4 m du climatiseur. Remarque: Le dispositif d'alarme/capteur doit être installé au-dessus de l'ouverture de porte ou de fenêtre la plus haute de la pièce. Par exemple, le methane est plus léger que l'air et monte donc.

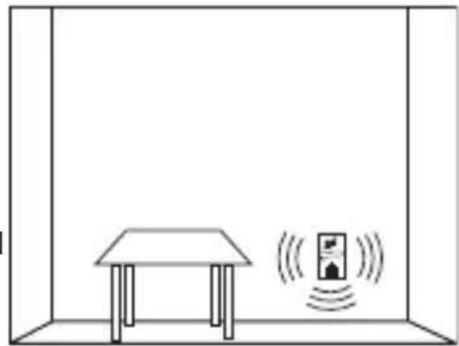

Emplacement du dispositif d'advertissement / capteur pour fluides frigorigènes dont les vapeurs sont plus lourdes que l'air :

Branchez l'alarme dans une prise en dessous ou montez le capteur à une hauteur de 15 à 30 cm du sol, mais pas à plus de 4 m du climatiseur. Par exemple, le R-290/propane est plus lourd que l'air et coulera au fond. s'y repand comme de l'eau et s'accumule dans les dépressions.

L'unité d'alarme ne doit pas être utilisée dans les positions suivantes :

Endroits qui pourraient empêcher le déclenchement de l'alarme en cas de fuite de gaz (par exemple derrière des rideaux ou dans des placards, sauf si le groupe de climatisation se trouve dans le même placard) - directement au-dessus des foyers ou des points de combustion ou au-dessus d'un lavabo ou d'un évier - à côté d'une porte, de fenêtres, d'un ventilateur, d'un climatiseur, etc. - dans les zones où la poussière ou la saleté peuvent empêcher le capteur de fonctionner - dans les zones à risque d'explosion.

Installation

Le GAS ALARM GX-K1 / -K2 se branche simplement sur une prise 230V / 50Hz.

L'indicateur LED (Fonction) s'allume une fois dans chaque couleur, une courte tonalité d'alarme peut être entendue. Le capteur du système de surveillance a besoin d'un temps de préchauffage de 3 à 5 minutes pour atteindre la fonctionnalité, pendant ce temps la LED verte clignote. La LED (Operate) s'allume alors en vert et l'avertisseur de gaz est prêt à fonctionner.

ATTENTION: En raison de conditions de transport différentes (longue conservation / humidité), une alarme peut se déclencher immédiatement après le temps de chauffage (la LED clignote en rouge). Débranchez brievement l'appareil du secteur et redémarrez le temps de chauffage. Ce processus peut devoir être répété jusqu'à trois fois.

Bouton TEST

En cas d'alarme, la tonalité d'alarme est coupée avec le bouton TEST, la LED rouge continue de clignoter jusqu'à ce qu'il n'y ait plus de gaz détecté.

En mode surveillance, utilisez le bouton TEST pour tester le fonctionnement des LED et du dispositif d'alarme acoustique. Le capteur ne peut pas être testé avec.

Échec

Si un defaulted est détecté, la LED (erreur) clignote en jaune et l'alarme sonore retentit toutes les 30 secondes. Débranchez l'appareil et rebranchez-le, avec le GX-K2, veuillez vérifier le câble du capteur et la prise sur le capteur. Contactez Elektrotechnik Schabus.

ALARME

Ce n'est que lorsqu'une concentration de gaz ou de vapeur correspondant à la sensibilité est détectée que la pré-alarme démarre avec une LED rouge clignotante (alarme).

Si la concentration continue d'augmenter, l'alarme principale se déclenche avec l'alarme acoustique. L'acoustique peut être acquittée avec la touche TEST.

Que FAIRE en cas d'alarme (ou si vous sentez une odeur de gaz)

• Ne débranchez pas l'unité d'alarme!
• N'allumez aucun autre appareil ou appareil électrique. N'allumez aucune flamme nue, éteignez toute flamme nue déjà allumée. Ouvrez immédiatement les fenêtres et les portes et aérez complètement la zone ou la maison.
• Coupez l'alimentation principale en gaz et assurez-vous que la cause de la fuite de gaz est éliminée
• En cas d'alarme persistante/répétitive, contactez votre expert/conseiller en approvisionnement en énergie ou les pompiers.

FAUSSE ALARME

Le capteur sensible du système réagit également à de nombreux autres fluides gazeux. L'utilisation d'aérosols (gaz propulseur dans les sprays capillaires, désinfectants, etc.), mais aussi de fortes fumées de tabac (par exemple des cartes à fumer), des vapeurs de cuisine et des pots de peinture stockés peuvent entraîner de fausses alarmes. Vous pouvez toujours reconnaître le gaz naturel et le gaz en bouteille à leur odeur distincte.

TEST fonctionnel

Un test de fonctionnement simple du dispositif d'alarme est possible avec le gaz d'un briquet standard. Un jet de gaz (env. 30 s) dans les fentes d'aération inférieures du boîtier ou du capteur sans allumer le briquet déclenche une alarme et la LED (alarme) clignote en rouge. Débranchez brievement l'appareil du secteur et redémarrez le temps de chauffe.

Pour votre sécurité et votre tranquillité, nous vous conseillons de réaliser ce test tous les mois!

Nettoyez régulièrement le capteur en soufflant la poussière.

La date (mois/année) est sur le capteur pour le prochain examen du capteur. Veuillez nous envoyer le GASALARM pour l'examen de travail.

Elektrotechnik Schabus GmbH & Co. KG n'est pas responsable des dommages et/ou pertes de toute nature tels que les dommages individuels ou les dommages consécutifs causés par le détecteur de gaz qui n'émet pas d'alarme malgré la présence d'une concentration élevée de gaz.

Nettoyage et entretien

Evitez les effets de l'humidité (embruns ou eau de pluie), de la poussière ainsi que de l'insolation directe sur l'appareil. Nettoyez l'appareil exclusivement avec un chiffon en lin sec; en cas de forte accumulation de saleté, il peut être légèrement humidifié. N'utilisez pas de détergents contenant des solvants.

Vous pouvez trouver la déclaration de conformité sur www.electrotechnik-schabus.de ou la demander à [e-mail].

Garantie

Nous accordons une garantie implicite sur les defaults de matériel et de qualité de votre réproduit electronique par Elektrotechnik Schabus à partir de la date d'achat. Elektrotechnik Schabus reparera ou replacera gratuitement votre appareil aux conditions suivantes :

• En cas de garantie implicite, l'appareil doit être retourné avec les documents suivants : description de l'erreur, preuve d'achat ainsi que votre adresse et adresse de livraison (nom, numéro de téléphone, rue, numéro de maison, code postal, ville, pays).
• Les appareils retournés à Elektrotechnik Schabus doivent être suffisamment emballés. Elektrotechnik Schabus décline toute responsabilité en cas de dommage ou de perte pendant le transport. L'appareil doit avoir été utilisé conformément au mode d'emploi. Elektrotechnik Schabus décline toute responsabilité pour tout dommage résultant d'un accident, d'un abus, de modifications ou de négligence.
• Elektrotechnik Schabus décline toute responsabilité pour les pertes, dommages ou frais résultant de l'utilisation des appareils ou des accessoires. La garantie n'affecte pas vos droits statutaires en tant que consommateur.

Expédition de RETOUR

Si votre appareil est defectueux, nous vous offrons l'option suivante :

Contactez Elektrotechnik Schabus par

Email [e-mail]

Informations sur la protection de l'environnement

Pour la production du produit acheté, des matières premières naturelles devaient être obtenues et utilisées. Il peut contenir des substances dangereuses pour la santé et l'environnement.

Afin d'éviter la diffusion de ces substances dans votre environnement et d'économiser les ressources naturelles, nous vous demandons d'utiliser les systèmes de reprise appropriés. Grâce à ces systèmes, les matériaux de votre produit peuvent être recyclés de manière

écologique, après l'expiration de sa durée de vie.

Le symbole de la corbeille à papier barrée vous rappelle l'utilisation de ces systèmes.

Si vous souhaitez obtenir plus d'informations sur les systèmes de collecte, de réutilisation et de recyclage, veuillez vous adresser au service conseil déchets de votre ville. Vous pouvez également nous consulter pour obtenir plus d'informations sur la compatibilité environnementale de nos produits.
