SHT 5002 - Alarmsysteem Schabus - Gratis gebruiksaanwijzing en handleiding

Type product	Waterdetector / niveauregelaar
Merk	Schabus
Model	SHT 5002
Afmetingen (H x B x D)	57 x 72 x 90 mm
Voeding	230 V AC (±10%) / 50-60 Hz of 12-16 V DC / 0,5 A
Opgenomen vermogen	ca. 3 W
Beschermingsgraad	IP20
Bedrijfstemperatuurbereik	0 °C tot +40 °C
Sensor aansluitingen	3 ingangen: S1, S2 voor niveauregeling; S3 voor indicatie
Sensorspanning	2,5 V AC
Schakeldrempel sensor	RS < 80 kOhm
Maximale kabellengte sensor	50 m
Relais K1 (niveau S1-S2)	max. 5 A / 230 V (1 wisselcontact)
Relais K2 (sensor S3)	max. 5 A / 230 V (1 wisselcontact)
Montage	Op DIN-rail 35 mm, in afdekdoos of elektriciteitskast
Hoofdfuncties	Niveauregeling (vullen/ledigen), overstromingsindicatie, drooglopen, waterniveau met sensor S3
Onderhoud en reiniging	Reinigen met een droge, licht bevochtigde doek; geen oplosmiddelen
Veiligheid	Montage door gekwalificeerd vakman; apparaat niet openen
Garantie	Wettelijke garantie op materiaal- en fabricagefouten
Algemene informatie	CE-certificering; WEEE nr. 91394868

Veelgestelde vragen - SHT 5002 Schabus

Hoe werkt de niveauregeling?

De niveauregeling gebruikt twee sensoren S1 en S2 om de onderste en bovenste niveaus te bepalen. Met de brug B1 kiest u de vulmodus (pomp aan wanneer niveau onder S1, stopt wanneer boven S2) of ledigingsmodus (omgekeerd) via relais K1.

Wat te doen bij overstroming?

De sensor S3 kan boven S2 worden gemonteerd om overstroming te detecteren. Als water S3 raakt, schakelt relais K2 uit en kan een alarm worden geactiveerd. De geheugenfunctie (brug B2) houdt de waarschuwing aan tot handmatige reset.

Hoe test ik de sensor S3?

Druk op de toets Test om water op ingang S3 te simuleren. De bijbehorende LED brandt en relais K2 schakelt.

Wat is de voedingsspanning?

Het apparaat werkt op 230 V AC (±10%) / 50-60 Hz of op 12-16 V DC / 0,5 A op de klemmen 5 (+) en 6 (-).

Kan ik de sensor kabel verlengen?

Ja, u kunt de sensorkabel verlengen met een tweedraads draad (2 x 0,5 mm²) tot maximaal 50 meter.

Hoe stel ik de geheugenfunctie voor sensor S3 in?

Plaats de brug B2 om de geheugenfunctie te activeren: de LED en relais K2 blijven actief tot reset met de toets. Zonder brug B2 dooft de indicatie automatisch wanneer geen water meer wordt gedetecteerd.

Wat betekenen de LED's?

Rode knipperende LED: water op sensor S3, relais K2 in rust. Rode continue LED: water op S3 en relais K2 bekrachtigd (gereset). Groene continue LED: relais K1 in rust. Groene knipperende LED: relais K1 bekrachtigd.

Hoe installeer ik het apparaat?

Monteer de detector op een DIN-rail van 35 mm in een afdekdoos of elektriciteitskast. De montage moet door een gekwalificeerde vakman worden uitgevoerd.

Welke soorten sensoren gebruiken?

Gebruik de watersensor SHT 5006 (ref. 300745) voor geleidende vloeistoffen. Voor niet-geleidende vloeistoffen gebruikt u een mini-vlotter met contact (kunststof ref. 200940 of roestvrij staal ref. 200941).

Hoe reinig ik het apparaat?

Reinig het apparaat alleen met een droge linnen doek, eventueel licht bevochtigd bij vuil. Gebruik nooit schoonmaakmiddelen met oplosmiddelen.

GEBRUIKSAANWIJZING SHT 5002 Schabus

Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op!

De gebruiksaanwijzing maakt onderdeel uit van dit product. Bewaar deze gebruiksaanwijzing om hem nog een keer te kunnen raadplegen!

1. Omvang levering

1 bedieningsapparaat ▶

1 gebruiksaanwijzing ▶

2. VEILIGHEIDSAANWIJZINGEN

2.1 Algemeen

Lees voordat u het apparaat monteert of in bedrijf stelt de gebruiksaanwijzing zorgvuldig • door.

De montage moet door een gekwalificeerde vakman worden uitgevoerd. •

Verpakkingsmateriaal is geen kinderspeelgoed. Houd het uit de buurt van kinderen.

Open het apparaat niet, het bevat geen onderdelen die u moet onderhouden.

2.2 Omgevingscondities

De voor de beoordeling van het product gehanteerde normen leggen grenswaarden voor gebruik in woonomgevingen, zakelijke en commerciële ruimten en kleine bedrijven vast, waardoor het gebruik van het product voor de volgende bedrijfsomgevingen bedoeld is:

Woongebouwen/-oppervlakken zoals huizen, appartementen, kamers enz.

Verkoopoppervlakken zoals winkels, groothandels enz.

Ruimten van kleine bedrijven zoals werkplaatsen, dienstencentra enz. •

Alle gebruiksplekken worden gekenmerkt door het feit dat ze aan het openbare • laagspanningsnet zijn aangesloten.

3. BEOOGD GEBRUIK

De watermelder SHT 5002 is een apparaat voor niveauregeling (tweepuntsregelaar). Via twee watersensoren of vlotterschakelaars wordt een bovenste en onderste niveau gedefinie- erd wat voor het automatisch vullen of legen van een reservoir kan worden gebruikt.

Bovendien biedt de watermelder SHT 5002 nog een sensingang voor een watermelding met potentiaalvrij relaiscontact. Daardoor is een onafhankelijke waterpeilbepaling bij de bestaande niveauregeling mogelijk.

Voorbeelden van toepassing:

Overloopmelding bij uitval van de pomp ▶

▶ Droogloopmelding ter bescherming van de pomp

Waterpeilmelding

4. MONTAGE-INSTRUCTIES EN CONFIGURATIE

De montage moet door een gekwalificeerde vakman worden uitgevoerd.

4.1 Sensormontage

De watersensor SHT 5006 (art.-nr.: 300745) reageert op watercontact bij de twee metalen contacten (sensorkring wordt gesloten). De sensorkabel kunt u met een twee-aderige kabel (2 x 0,5 mm²) tot 50 meter verlengen.

Gebruik voor niet-geleidende vloeistoffen onze mini-vlotterschakelaar:

Mini-vlotterschakelaar van kunststof (art.-nr. 200940) ▶ Mini-vlotterschakelaar van roestvrij staal (art.-nr. 200941) ▶

4.2 Installatie

De watermelder SHT 5002 wordt in de verdeelkast, schakelkast of opbouwbehuizing op een 35mm-DIN-rail ingebouwd.

In plaats van de 230 V AC-bedrijfsspanning kunt u als alternatief de watermelder SHT 5002 ook met 12 – 16 V DC/0,5 A gebruiken. Gebruik daarvoor de klemmen 5 (+) en 6 (-).

4.3 Niveauregeling (tweepuntsregelaar)

Met sensor 1 bepaalt u het onderste niveau, met sensor 2 het bovenste niveau. Via de draadbrug B1 definieert u het schakelgedrag van relais K1.

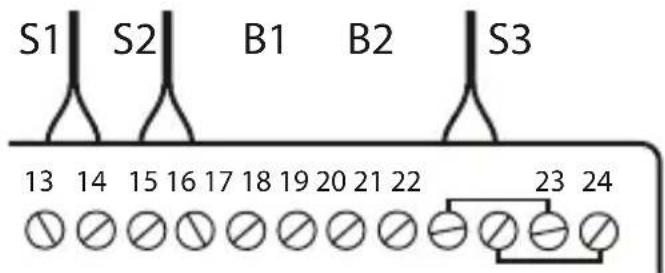

4.3.1 Reservoir vullen (afb. pagina 29) zonder draadbrug B1

Waterpeil onder sensor 1: relais K1 opgekomen - pomp AAN

Waterpeil bij sensor 2: relais K1 afgevallen - pomp UIT

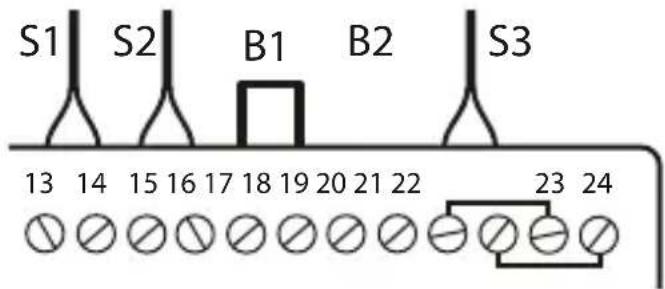

4.3.2 Reservoir legen (afb. pagina 30) met draadbrug B1

Waterpeil onder sensor 1: relais K1 afgevallen - pomp UIT

Waterpeil bij sensor 2: relais K1 opgekomen - pomp AAN

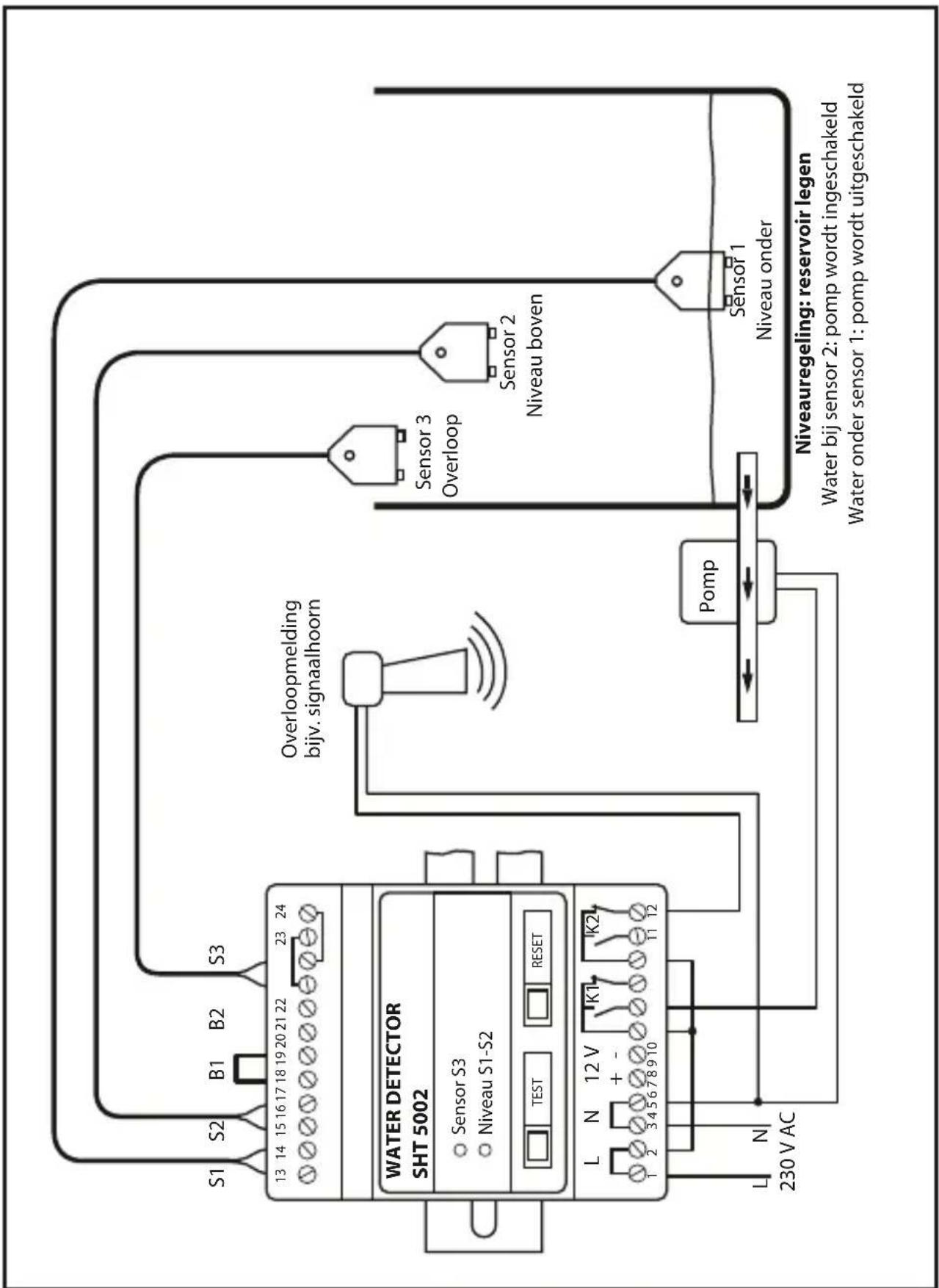

Aansluitvoorbeeld 1: reservoir vullen

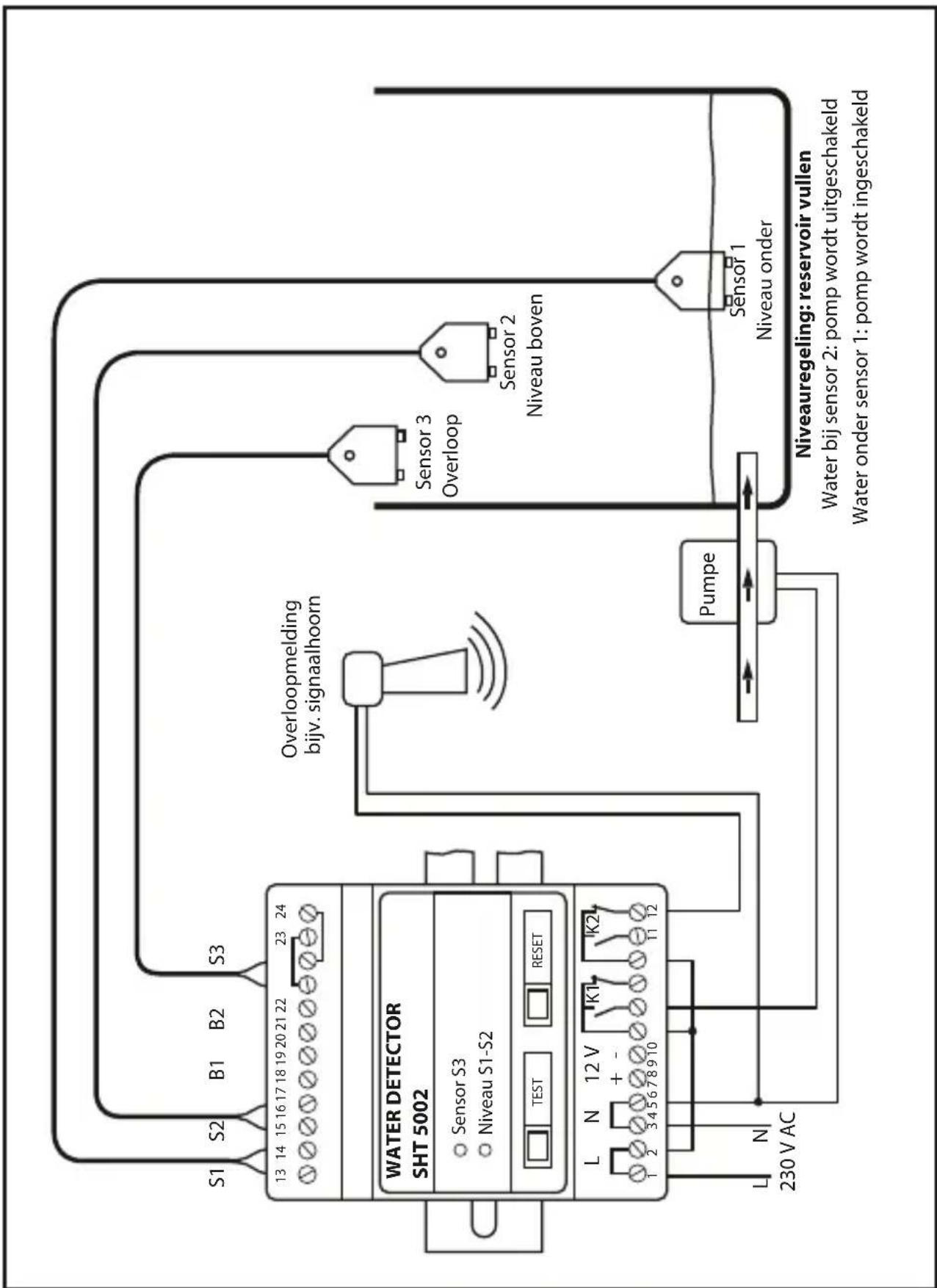

Aansluitvoorbeeld 2: reservoir legen

4.4 Sensormelding S3

Met sensor 3 bepaalt u onafhankelijk van de niveauregeling een waterpeilhoogte om bijv. de volgende meldingen te krijgen:

▶ Overloopmelding bij uitval van de pomp (sensor 3 wordt boven sensor 2 gemonteerd)
▶ Droogloopmelding ter bescherming van de pomp (sensor 3 wordt onder sensor 1 gemonteerd)

Waterpeilmelding (sensor 3 wordt tussen sensor 1 en 2 gemonteerd) ▶

4.4.1 Schakelgedrag relais K2

Waterpeil onder sensor 3 - relais K2 opgekomen

Water bij sensor 3 - relais K2 afgevallen

4.4.2 Configuratie sensormelding S3

Voor sensingang S3 kunt u twee verschillende uitgangsmeldingen definiëren:

▶ Sensormelding S3 met geheugenfunctie: de melding blijft zolang bestaan resp. het relais K2 blijft geschakeld, tot de melding door een druk op de toets weer wordt gewist.
▶ Sensormelding S3 zonder geheugenfunctie: de melding blijft zolang bestaan resp. het relais K2 blijft geschakeld, tot de sensor geen water meer meldt.

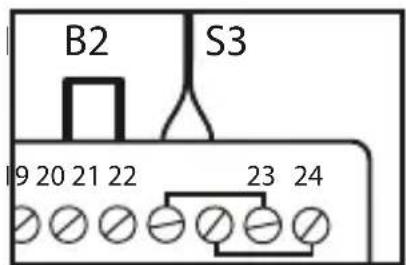

Geheugenfunctie AAN met draadbrug B2

De led en relais K2 moeten worden gereset, zo- dra het water geen contact meer maakt met sensor 3.

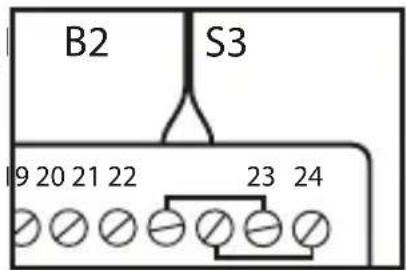

Geheugenfunctie UIT zonder draadbrug B2

De led gaat uit en relais K2 komt weer op, zodra het water geen contact meer maakt met sensor 3.

4.4.3 Resetten relais K2

Het relais K2 kan tijdens de sensormelding S3 afzonderlijk met de toets gereset worden. Daarbij brandt de led zolang rood, tot het water geen contact meer maakt met sensor 3.

5. BEDRIJF

5.1 Werkingsindicatie

Led knippert rood: water bij sensor 3 - relais K2 is afgevallen

Led brandt rood: water bij sensor 3 - relais K2 is opgekomen (resetten)

Led brandt groen: relais K1 afgevallen

Led knippert groen: relais K1 opgekomen

5.2 Werkingstest

5.2.1 Werkingstest sensormelding S3

Door de toets in te drukken, simuleert u bij ingang S3 een watermelding.

5.2.2 Werkingstest niveauregeling

Raak na elkaar de sensorcontacten met een in water gedrenkte doek of elektrisch geleidend metaal aan om een verandering van het waterpeil te simuleren.

Voor uw veiligheid raden wij aan om regelmatig de werking van de installatie te controleren!

Bedrijfsspanning: 230 V AC (+/- 10 %)/50 - 60 Hz

12 - 16 V DC/0,5 A

Opgenomen vermogen: ca. 3 W

Sensoraansluitingen: 2x niveauregeling/2x overloop

Sensorspanning: 2,5 V AC

Sensorschakelpunt: RS < 80 kOhm

Kabellengte sensor: tot 50 m mogelijk

Relais K1 voor niveau S1-S2: max. 5 A/230 V (1 wisselcontact potentiaalvrij)

Relais K2 voor sensor S3: max. 5 A/230 V (1 wisselcontact potentiaalvrij)

Werkingsbereik: 0 °C/+40 °C

Beschermingsgraad: IP 20

Buitenafmetingen (h x b x d): 57 x 72 x 90 mm

7. ALLGEMEEN

Elektrotechniek Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks veranderingen in het waterpeil geen alarmsignaal door de watermelder wordt afgegeven.

7.1 REINIGING EN VERZORGING

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat. Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.

7.2 Conformiteitsverklaring

De conformiteit van dit apparaat betreffende de EU-richtlijnen wordt door de EG-markering op het apparaat bevestigd. De conformiteitsverklaring kan worden ingezien op hieronder genoemd adres.

Alle rechten, technische wijzigingen, vergissingen en drukfouten voorbehouden.

7.3 Garantie

Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

In geval van wettelijke garantie moet het apparaat met de volgende documenten • ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).

Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.

Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. • Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.

Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of • kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor

De garantie laat uw wettelijke rechten als consument onverlet.

7.4 Retourzending

Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:

Telefoon +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

7.5 Milieu-Informatie

Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondstoffen te winnen en te gebruiken. Het evt. ook stoffen bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze stoffen in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na afloop van de levensduur ervan op milieuvriendelijke wijze gerecycled en hergebruikt worden. (WEEE-NR.: 91394868)

Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen.

Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente. U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten.
