GEBRUIKSAANWIJZING SHT 216 Schabus

NL - Gebruiksaanwijzing Aquastop SHT 216 | Watermelder SHT 217

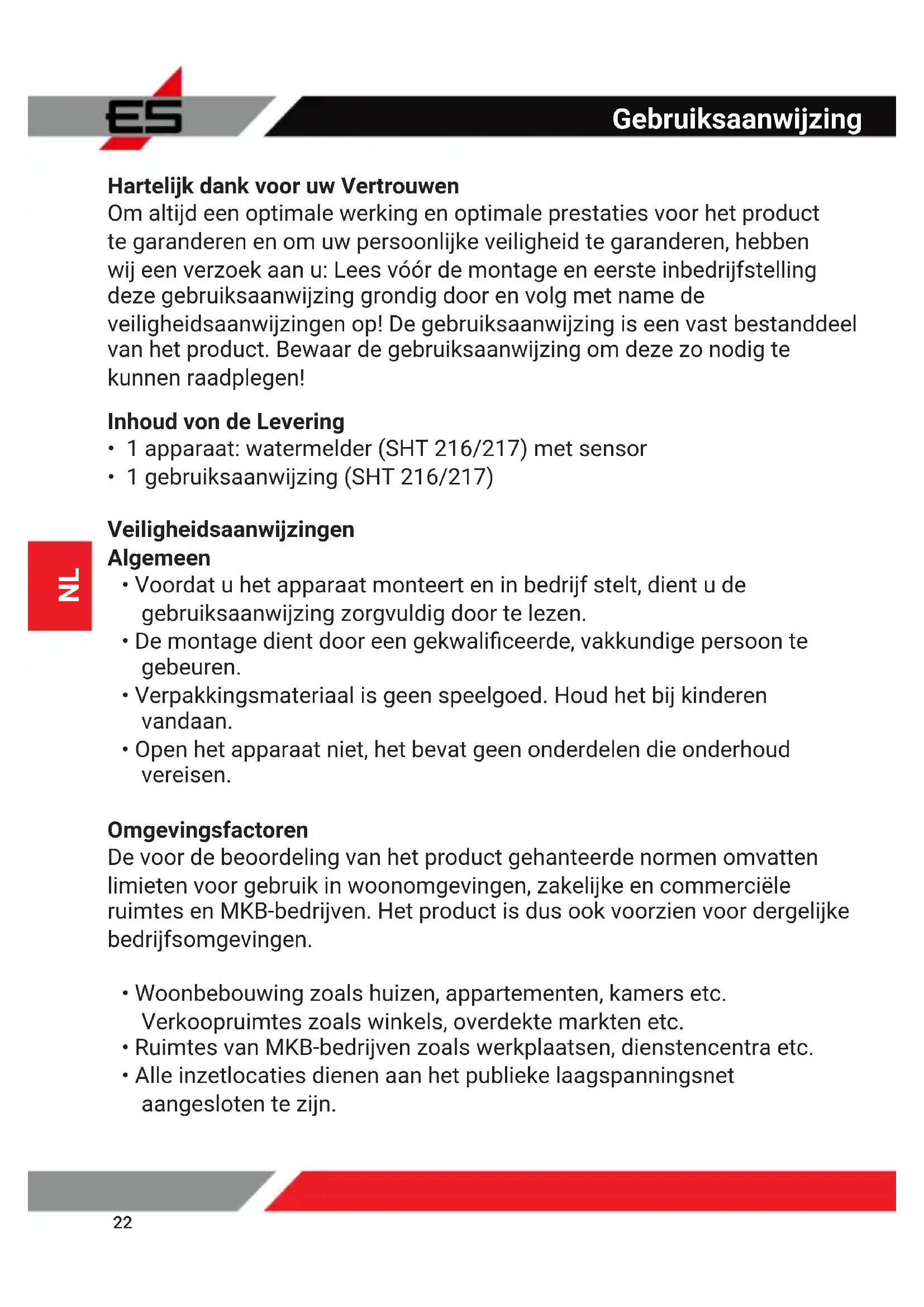

Hartelijk dank voor uw Vertrouwen

Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen!

Inhoud von de Levering

• 1 apparaat: watermelder (SHT 216/217) met sensor
• 1 gebruiksaanwijzing (SHT 216/217)

Veiligheidsaanwijzingen

Algemeen

• Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.
• De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren.
• Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.
• Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen.

Omgevingsfactoren

De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.

• Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals winkels, overdekte markten etc.
• Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.
• Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.

Technische Gegevens

Bedrijfsspanning: 230 V\~ (+/-10%) / 50-60 Hz

Vermogensopname: ca. 3 W

Schakelvermogen: 3500 VA / 16 A, 2300 W / 10 A

Temperatuurbereik: -15^ / +40^

Geluidsdruk zoemer: 80 dB (10cm afstand)

Kabellengte: 2,8 m

Buitenmaten (HxBxD): 121 x 57 x 28 mm

Werkingsbeschrijving

De Aquastop SHT 216 is een apparaat voor de identificatie van waterstandwijzigingen. Zodra de sensor in aanraking komt met water, weerklinkt een akoestisch resp. optisch alarmsignaal en het aangesloten apparaat wordt uitgeschakeld. Voor een ander gebruik dan voorheen beschreven, is het apparaat niet toegelaten.

Montage-Instructies

OPGELET: Gebruik het apparaat niet in de buitenlucht!

Sensormontage

De sensor reageert op watercontact bij de twee metaalcontacten.

De montagehoogte van de sensor is bepalend voor de vraag vanaf welk punt de watermelder een alarm moet afgeven.

Voor een snelle waarschuwing bij binnendringend water monteert u de sensor dicht bij de vloer, zodat de beide sensorcontacten de vloer aanraken.

Voor de bevestiging van de sensor gebruikt u de meegeleverde montage-materialen..

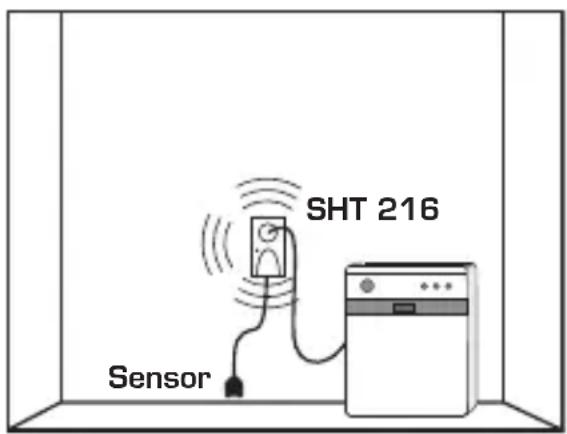

SHT 216 Sensor

Inbedrijfstelling

De watermelder SHT 216 wordt heel eenvoudig op een stopcontact 230 VAC / 50-60 Hz aangesloten. Sluit de stekker van de wasmachine of vaatwasmachine aan op het Schuko stopcontact van de SHT 216. De

netzekering verhindert dat de stekker van het apparaat ongewild uitsteekt. De LED-indicatie (Function) brandt groen en geeft aan dat het apparaat bedrijfsklaar is.

Alarm

Zodra de sensor met water in aanraking komt, gaat een akoestisch en optisch alarmsignaal af. De LED-indicatie (Function) brandt daarbij rood. Het aangesloten apparaat wordt uitgeschakeld. Het alarm houdt aan tot de Aquastop SHT 216 van het elektriciteitsnet wordt losgekoppeld en het water de sensor niet meer aanraakt.

Werkingstest

Werkingscontrole van het apparaat: Raak de beide sensorcontacten aan met een in water gedompelde doek of een elektrisch geleidend metaal en het alarm zal meteen afgaan. Het aangesloten apparaat wordt uitgeschakeld. Het alarm wordt opnieuw uitgeschakeld als u het apparaat Aquastop SHT 216 eventjes loskoppelt van het net en de doek verwijdert van de metalen contacten.

Voor uw eigen veiligheid adviseren wij u om deze test eens per maand te verrichten!

Werkingsbeschrijving

De watermelder SHT 217 (pompsturing) is een apparaat voor de identificatie van waterstandwijzigingen en de controle van pompschachten. Zodra de sensor in aanraking komt met water, weerklinkt een akoestisch resp. optisch alarmsignaal en een aangesloten pomp wordt ingeschakeld. Via het instelwiel aan het apparaat kan de uitlooptijd van de pomp worden ingesteld van 0 tot 100 seconden. Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toegestaan.

Montage-Instructies

Het apparaat is niet goedgekeurd voor ander gebruik dan hierboven beschreven. Voor pompputten bevelen wij de waterdetectoren SHT 227 of 228 aan.

Sensormontage

De sensor reageert op watercontact bij de twee metaalcontacten.

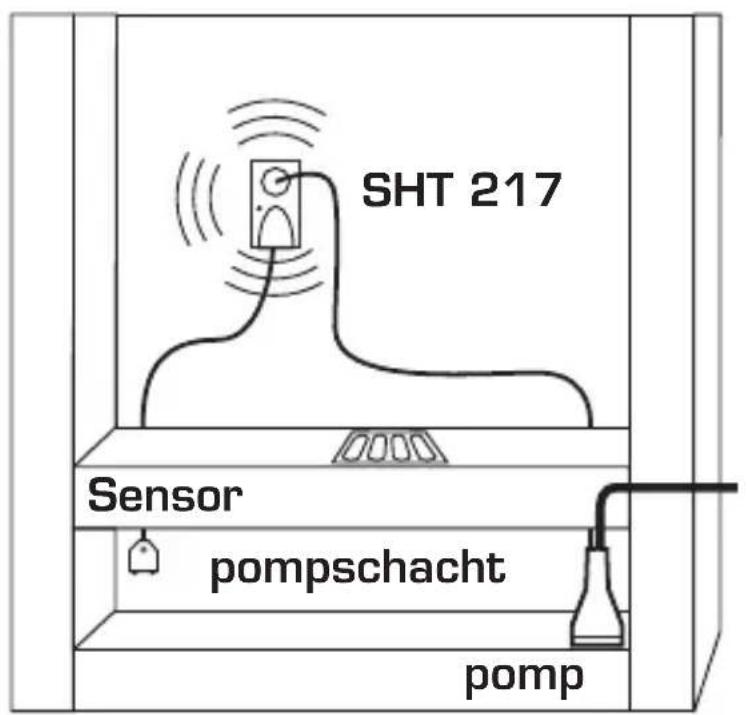

De montagepositie van de sensor bepaalt vanaf wanneer het apparaat SHT 217 de pomp moet inschakelen (afb. 1).

SHT 217 Sensor pompschacht pomp

Uitlooptijd 100 - 0 s

(afb.2)(afb.1)

Inbedrijfstelling

De watermelder SHT 217 wordt heel eenvoudig op een stopcontact 230 VAC / 50-60 Hz aangesloten. Sluit de stekker van de wasmachine of vaatwasmachine aan op het Schuko stopcontact van de SHT 217. De netzekering verhindert dat de stekker van het apparaat ongewild uitsteekt. De LED-indicatie (Function) brandt groen en geeft aan dat het apparaat

bedrijfsklaar is.

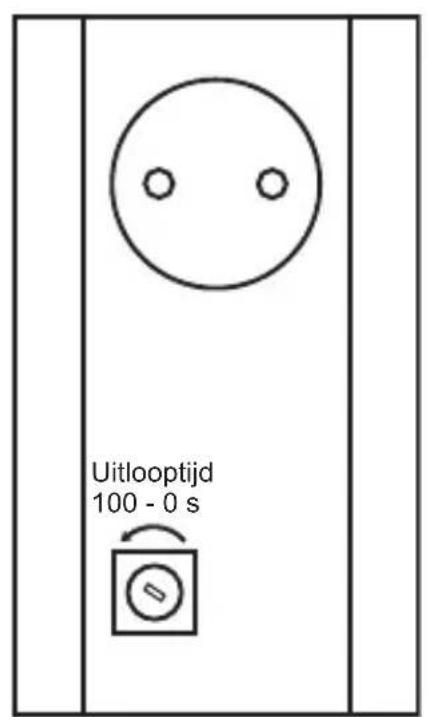

Via het instelwiel aan de achterzijde van het apparaat kan de uitlooptijd van de pomp traploos worden ingesteld van 0 tot 100 seconden (afb. 2).

Na afgifte van het alarm wordt de ingestelde uitlooptijd pas geactiveerd, als de waterstand bij het afpompen onder het niveau van de watersensor zakt.

Let er bij de instelling van de uitlooptijd op dat de pomp na het afpompen van de waterhoeveelheid niet stationair draait. Dit kan leiden tot beschadiging van de pomp.

Alarm

Zodra de sensor met water in aanraking komt, gaat een akoestisch en optisch alarmsignaal af. De LED indicator licht daarbij rood op en tegelijk wordt de aangesloten pomp ingeschakeld. Zakt de waterstand onder het niveau van de watersensor, dan knippert de LED rood en de ingestelde uitlooptijd van de pomp wordt geactiveerd. Na afloop van de tijd wordt de pomp uitgeschakeld en de LED licht groen op.

Werkingstest

Functiecontrole van het apparaat: Als u de pompschacht met water vult, kunt u de werking van de installatie controleren.

Voor uw eigen veiligheid adviseren wij u om deze test eens per maand te verrichten!

Algemeen

Elektrotechniek Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks veranderingen in het waterpeil geen alarmsignaal door de watermelder wordt afgegeven.

Reiniging en Verzorging

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat. Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.

Conformiteitsverklaring

De conformiteitsverklaring is te vinden op onze Internetshop:

Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

• In geval van wettelijke garantie moet het apparaat met de volgende documenten ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).
• Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.
• Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.
• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor
• De garantie laat uw wettelijke rechten als consument onverlet

Retourzending

Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:

Telefoon +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]
