Producttype	Gasdetector met alarm
Merk	Schabus
Model	GXHS
Afmetingen (H x B x D)	57 x 72 x 90 mm
Voeding	230 V AC (+/-10%) / 50-60 Hz
Stroomverbruik (stand-by)	Ongeveer 2 W
Beschermingsgraad	IP 20
Temperatuurbereik	-15°C tot +40°C
Relaiscontact	2 potentiaalvrije omschakelaars, 5 A / 230 V max
Sensor aansluiting	1 (5 V)
Optionele vibrator aansluiting	9 - 12 V / 50 mA
Hoofdfuncties	Gasdetectie (stadsgas, aardgas, koolmonoxide, enz.), optisch alarm (rode LED), relaisuitgangen voor afsluitklep, geheugenfunctie
Installatie	Op 35 mm DIN-rail, door gekwalificeerde technicus
Montagehoogte van de sensor	Afhankelijk van het gas (zie sensorhandleiding)
Reiniging en onderhoud	Droge doek, vermijd oplosmiddelen en vocht
Vervangen van de sensor	Om de 5 jaar om functionaliteit te garanderen
Veiligheidsinstructies	Niet openen van het apparaat, installatie door professional, montagehoogtes in acht nemen
Garantie	Wettelijke garantie tegen materiaal- en fabricagefouten
Klantenservice	Neem contact op met Elektrotechnik Schabus GmbH: +49 (0) 80 36 / 67 49 79 - 0, [e-mail]

Veelgestelde vragen - GXHS Schabus

Hoe installeer ik de gasdetector GXHS?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. De detector wordt gemonteerd op een standaard 35 mm DIN-rail in een elektriciteitskast. De sensor moet worden geïnstalleerd op de voorgeschreven hoogte volgens het type gas (zie sensorhandleiding). Neem strikt de veiligheidsinstructies in acht.

Welke gassen kan de GXHS-detector detecteren?

Afhankelijk van de aangesloten sensor kan het stadsgas, aardgas (methaan/butaan), koolmonoxide, rook of kooldioxide detecteren. Elk type gas vereist een specifieke sensor en een bepaalde montagehoogte.

Hoe test ik de werking van het apparaat?

Druk op de testknop op het apparaat. Het alarm moet klinken en de LED moet rood knipperen zolang de knop wordt ingedrukt. Voer deze test een keer per maand uit. Let op: deze test vervangt niet de test van de sensor zelf.

Wat te doen bij alarm?

Bij alarm ventileer onmiddellijk de ruimte en raak geen elektrische schakelaars aan. Het alarm wordt geactiveerd na 20 seconden detectie van hoge gasconcentratie. Zodra het gas is verdwenen, keert het apparaat terug naar de bewakingsmodus. Als de geheugenfunctie is geactiveerd, druk dan op de knop om te resetten.

Waarom geeft mijn detector een vals alarm?

Aërosolen (haarlak, ontsmettingsmiddel), sterke sigarettenrook of kookdampen kunnen een vals alarm veroorzaken. De sensor is zeer gevoelig. Vermijd deze bronnen in de buurt van het apparaat.

Hoe reinig ik de GXHS-detector?

Reinig het apparaat met een droge doek. Bij vuil kunt u de doek licht bevochtigen. Gebruik nooit producten met oplosmiddelen. Vermijd vocht en stof.

Wanneer moet de gassensor worden vervangen?

Om een perfecte werking te garanderen, vervangt u de sensor elke 5 jaar. Deze voorzorgsmaatregel is essentieel voor uw veiligheid.

Wat te doen als het apparaat niet aangaat?

Controleer of de 230 V-voeding is aangesloten en of de zekering niet is gesprongen. Als de Power- en Sensor-LED's niet branden, wacht dan tot 5 minuten voor de opwarmtijd. Bij aanhoudende problemen neemt u contact op met de klantenservice.

Is de detector geschikt voor explosiegevaarlijke zones?

Nee, het apparaat is niet goedgekeurd voor gebruik in explosiegevaarlijke zones. Het is ontworpen voor woon-, commerciële en kleine bedrijfsruimtes.

Wat is de garantie op het product?

Het product valt onder de wettelijke garantie tegen materiaal- en fabricagefouten vanaf de aankoopdatum. Voor klachten neemt u contact op met Elektrotechnik Schabus GmbH met het aankoopbewijs en een beschrijving van het defect.

GEBRUIKSAANWIJZING GXHS Schabus

Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen!

LIEFERUMFANG

▶ 1 besturingsapparaat
▶ 1 gebruiksaanwijzing

VEILIGHEIDSAANWIJZINGEN

Algemeen

- Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.

De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren.

Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.

Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen.

Omgevingsfactoren

De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.

Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals • winkels, overdekte markten etc.

Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.

Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.

TECHNISCHE GEGEVENS

Bedrijfsspanning: 230 V AC (+/-10%) / 50-60 Hz

Vermogensopname: ca. 2 W (stand-by)

Relaiscontact: 2 wisselaar (potentiaalvrij)

Schakelvermogen relais: max. 5 A / 230 V

Sensoraansluiting: 1 (5 V)

Zoemeraansluiting: 9 – 12 V / 50 mA

Temperatuurbereik: -15^ / +40^

Het GAS ALARM GX-HS is een gasmelder voor verschillende gassen en waarschuwt reeds bij een gasconcentratie, die ver onder de levensbedreigende waarde ligt. Dit monitoringsysteem is daarom in overeenstemming met het gebruiksdoeleinde zeer gevoelig ingesteld.

Voor ieder gastype moet een geschikte sensor gebruikt worden (gegevens over inwerkingstelling en minimumconcentratie vindt u in de gebruiksaanwijzing van de sensor).

Het alarmsignaal wordt optisch weergegeven op het apparaat (naar keuze kan een zoemer worden aangesloten op het apparaat). Tegelijk worden twee floating relais geschakeld om bijv. met een magnetisch afsluitventiel de gasleiding af te sluiten, zodat vanuit een eventueel lek in de gasleiding of in de condenserende gasketel geen gas meer kan ontsnappen. Het apparaat mag niet in explosiegevaarlijke ruimten gebruikt worden. Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toegestaan.

MONTAGEHANDLEIDING

Het GAS ALARM GX-HS en de sensor mogen uitsluitend in droge binnenruimten geïnstalleerd en moeten afhankelijk van het gastype correct geplaatst worden opdat een foutloze werking van het waarschuwingsapparaat gewaarborgd is.

De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren. Neem de vijf standaard veiligheidsregels in acht!

Hoedrailmontage

De GAS ALARM GX-HS wordt in verdeel- en schakelkasten op een standaard 35 mm hoedrail gemonteerd.

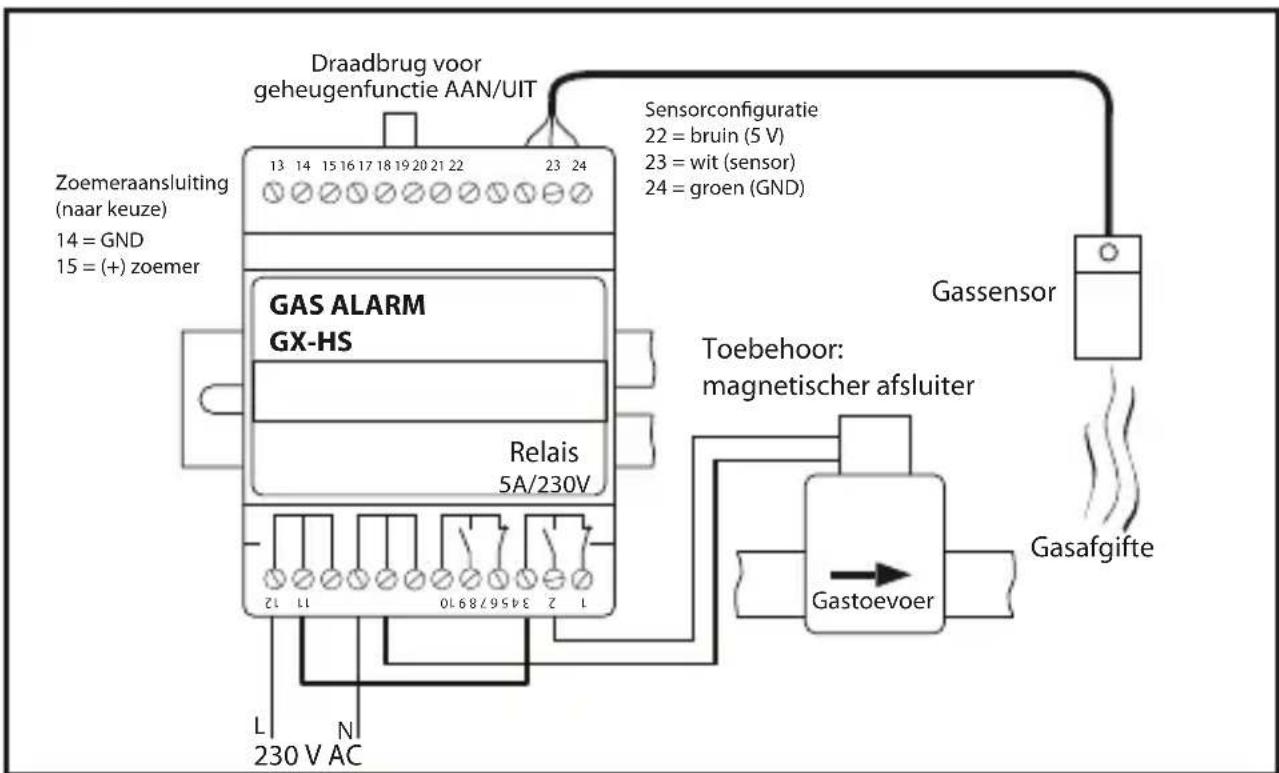

Sensormontage

Afhankelijk van het type van de aangesloten sensor detecteert het apparaat verschillende gassen, bijvoorbeeld stads- en aardgas (methaan/butaan), koolmonoxide en kooldioxide. Voor ieder sensortype is een voorgeschreven montagehoogte noodzakelijk omdat gassen uiteenlopende eigenschappen hebben.

Let onvoorwaardelijk op de voorgeschreven montagehoogte! Gelieve de gebruiksaanwijzing van de sensor, die u wenst te gebruiken, te lezen en daaruit ook de vooropgestelde montagehoogte af te leiden!

Bezetting van de aansluiting sensor

Neem de kleurtoewijzing van de sensorkabel in acht (zie afbeelding van de aansluiting onderaan).

Aansluitingsbezetting relais

Bij aansluiting van toebehoorapparaten op de potentiaalvrije relais dient men erop te letten dat het schakelvermogen niet mag worden overschreden.

Relaisstatus in de bewakingsmodus: Het relais in "aangetrokken" (sluitercontact gesloten/openercontact open)

Relaisstatus in de alarmmodus: Het relais in "valt weg" (sluitercontact open/opener- contact gesloten)

Instellingen geheugenfunctie

Voor de sensingang kunnen twee verschillende uitgangsmeldingen geformuleerd worden:

- Alarmmelding met geheugenfunctie (draadbrug op de klemmen 17-18): Het alarm wordt zo lang gehandhaafd – resp. het relais blijft geschakeld - tot de melding door een druk op de toets weer gewist wordt.

▶ Alarmmelding zonder geheugenfunctie (zonder draadbrug): Het alarm blijft bestaan resp. het relais geschakeld tot het gedetecteerde gas opnieuw is vervluchtigd.

Aansluiting zoemer (naar keuze)

Aan de klemmen 14 en 15 kan naar keuze een zoemer worden aangesloten.Aansluitingswaarde: 9–15 V/max. 50 mA

INGEBRUIKNEMING

Als de netspanning op het apparaat wordt aangezet, branden beide LED-lampen Sensor en Power. De sensor van het bewakingssysteem heeft daarbij een opwarmingsfase van max. vijf minuten nodig om te kunnen functioneren. Vervolgens brandt alleen de LED Power groen en het GAS ALARM GX-HS is gebruiksklaar. Opgelet: Ook bij stroomuitval wordt de opwarmingsfase opnieuw gestart.

OPGELET: Omwille van verschillende transportvoorwaarden (lange opslag/vochtigheid) kan direct na de opwarmingsfase een alarm worden afgegeven (LED Sensor knippert rood). Koppel het apparaat eventjes los van het elektriciteitsnet en start opnieuw de opwarmingsfase. Dit proces moet eventueel drie keer worden herhaald.

WERKINGTEST

Na montage van de GAS ALARM GX-HS en de sensor moet een werkingscontrole verricht worden. Voor de test van de werking van de sensor verwijzen wij naar de gebruiksaanwijzing van de sensor, die u gebruikt!

OPGELET: Pas wanneer er een verhoogde gasconcentratie gedurende langer dan 20 seconden door de sensor wordt vastgesteld, geeft het apparaat een alarm af en de LED Sensor knippert dan rood. De LED Power licht niet meer groen op. Zodra het gas is vervluchtigd, wordt het apparaat in de bewakingsmodus geschakeld. Bij de geheugenfunctie drukt u op de knop en zo dooft u het alarm. Het apparaat wordt eveneens opnieuw in de bewakingsmodus geschakeld.

Omwille van uw veiligheid raden wij aan, deze test maandelijks door te voeren!

Met de knop aan het besturingsapparaat kunt u de functie van het apparaat controleren en daarbij een alarm laten afgaan. Het alarm blijft bestaan zolang u de knop ingedrukt houdt. Bij de geheugenfunctie drukt u op de knop en u dooft zo het alarm.

Opgelet: Deze test gaat alleen de functie van het waarschuwingsapparaat na en vervangt niet de sensortest. Om steeds een foutloos functioneren te kunnen garanderen, moet u de sensor voor de veiligheid na 5 jaar vervangen.

ALARM

Pas wanneer er een verhoogde gasconcentratie gedurende langer dan 20 seconden door de sensor wordt vastgesteld, geeft het apparaat een alarm af en de LED Sensor knippert dan rood.

Alarmmelding met geheugenfunctie: Het alarm wordt zo lang gehandhaafd – resp. het relais blijft geschakeld - tot de melding door een druk op de toets weer gewist wordt.

▶ Alarmmelding zonder geheugenfunctie: Het alarm blijft bestaan resp. het relais geschakeld tot het gedetecteerde gas opnieuw is vervluchtigd.

GEDRAG BIJ ALARM (of wanneer u gas ruikt)

Hiervoor verwijzen wij naar de gebruiksaanwijzing van de sensor, die u gebruikt!

VALS ALARM

De gevoelige sensor van het systeem reageert ook op andere gasvormige media. Het gebruik van aerosols (drijfgas in sprays voor haar, ontsmetting enz.) maar ook een sterke tabakrook (bijv. kring rokende kaarters) en kookdampen kunnen leiden tot een vals alarm. Omdat we niet over de noodzakelijke testgassen beschikken, delen we u de rekenkundig vastgestelde concentraties voor de gassensoren volgens de gegevensblad-diagrammen mee (zie Gebruiksaanwijzing sensor)

De minimumconcentraties houden rekening met toegestane afwijkingen van componenten en met temperatuurinvloeden.

ALGEMEEN

Elektrotechnik Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks verhoogde gasconcentratie geen alarmsignaal door de gasmelder wordt afgegeven.

Om te garanderen dat het apparaat altijd probleemloos functioneert, moet u de sensor voor de zekerheid na 5 jaar vervangen.

REINIGING EN VERZORGING

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat.

Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.

CONFORMITEITSVERKLARING

De conformiteitsverklaring is te vinden op onze Internetshop: www.shop.elektrotechnik-schabus.de

GARANTIE

Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

In geval van wettelijke garantie moet het apparaat met de volgende documenten • ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).

Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.

Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. • Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.

Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of • kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor

De garantie laat uw wettelijke rechten als consument onverlet.

RETOURZENDING

Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:

Telefoon +49 (0) 80 36 / 67 49 79 - 0 Fax [phone] / 67 49 79 - 79 E-mail [e-mail]

MILIEU-INFORMATIE

Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondstoffen te winnen en te gebruiken. Het evt. ook stoffen bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze stoffen in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na afloop van de levensduur ervan op milieuvriendelijke wijze gerecycled en

hergebruikt worden. (WEEE-NR.: 91394868)

Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen.

Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente. U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten.
