Tipo de producto	Detector de gas con alarma
Marca	Schabus
Modelo	GXHS
Dimensiones (Al x An x Pr)	57 x 72 x 90 mm
Alimentación	230 V AC (+/-10%) / 50-60 Hz
Consumo eléctrico (en reposo)	Aproximadamente 2 W
Tipo de protección	IP 20
Rango de temperatura	-15°C a +40°C
Contacto de relé	2 inversores sin potencial, 5 A / 230 V máx.
Toma de sensor	1 (5 V)
Toma de vibrador opcional	9 - 12 V / 50 mA
Funciones principales	Detección de gas (gas ciudad, natural, monóxido de carbono, etc.), alarma óptica (LED rojo), salidas de relé para válvula de cierre, función de memorización
Instalación	Sobre perfil DIN 35 mm, por técnico cualificado
Altura de montaje del sensor	Variable según el gas (ver manual del sensor)
Limpieza y mantenimiento	Paño seco, evitar disolventes y humedad
Reemplazo del sensor	Cada 5 años para garantizar la funcionalidad
Instrucciones de seguridad	No abrir el aparato, instalación por profesional, respetar las alturas de montaje
Garantía	Garantía legal contra defectos de material y vicios de calidad
Servicio postventa	Contactar Elektrotechnik Schabus GmbH : +49 (0) 80 36 / 67 49 79 - 0, [e-mail]

Preguntas frecuentes - GXHS Schabus

¿Cómo instalar el detector de gas GXHS?

La instalación debe ser realizada por un técnico cualificado. El detector se monta sobre un perfil DIN estándar de 35 mm en un armario eléctrico. El sensor debe instalarse a la altura prescrita según el tipo de gas (ver manual del sensor). Respete imperativamente las instrucciones de seguridad.

¿Qué gases puede detectar el detector GXHS?

Según el sensor conectado, puede detectar gas ciudad, gas natural (metano/butano), monóxido de carbono, humos o dióxido de carbono. Cada tipo de gas requiere un sensor específico y una altura de montaje definida.

¿Cómo probar el funcionamiento del aparato?

Presione el botón de prueba situado en el aparato. La alarma debe sonar y el LED parpadear en rojo mientras se mantiene presionado el botón. Realice esta prueba una vez al mes. Atención: esta prueba no reemplaza la prueba del sensor en sí.

¿Qué hacer en caso de alarma?

En caso de alarma, ventile inmediatamente el lugar y no manipule ningún interruptor eléctrico. La alarma se activa después de 20 segundos de detección de alta concentración de gas. Una vez que el gas se haya evaporado, el aparato vuelve al modo de vigilancia. Si la función de memorización está activada, presione la tecla para reiniciar.

¿Por qué mi detector activa una falsa alarma?

Los aerosoles (laca, desinfectante), el humo fuerte de cigarrillo o los vapores de cocina pueden activar una falsa alarma. El sensor es muy sensible. Evite estas fuentes cerca del aparato.

¿Cómo limpiar el detector GXHS?

Limpie el aparato con un paño seco. En caso de suciedad, puede humedecer ligeramente el paño. Nunca use productos que contengan disolventes. Evite la humedad y el polvo.

¿Cuándo hay que reemplazar el sensor de gas?

Para garantizar un funcionamiento perfecto, reemplace el sensor cada 5 años. Esta precaución es esencial para su seguridad.

¿Qué hacer si el aparato no se enciende?

Verifique que la alimentación de 230 V esté bien conectada y que el disyuntor no haya saltado. Si los LED Power y Sensor no se encienden, espere hasta 5 minutos para el tiempo de calentamiento. En caso de problema persistente, contacte al servicio postventa.

¿El detector es adecuado para zonas explosivas?

No, el aparato no está homologado para uso en zona explosiva. Está diseñado para locales de vivienda, comerciales y pequeñas empresas.

¿Cuál es la garantía del producto?

El producto goza de la garantía legal contra defectos de material y vicios de calidad a partir de la fecha de compra. Para cualquier reclamación, contacte a Elektrotechnik Schabus GmbH con el comprobante de compra y una descripción del defecto.

MANUAL DE USUARIO GXHS Schabus

Instrucciones de uso

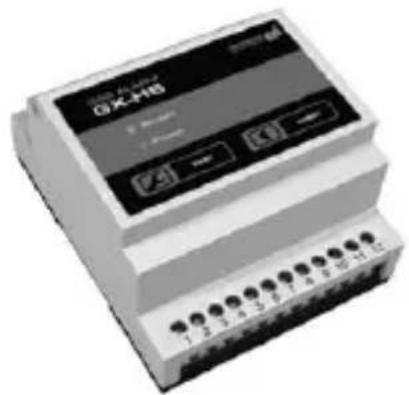

GAS ALARM GX-HS - N° de art. 300200

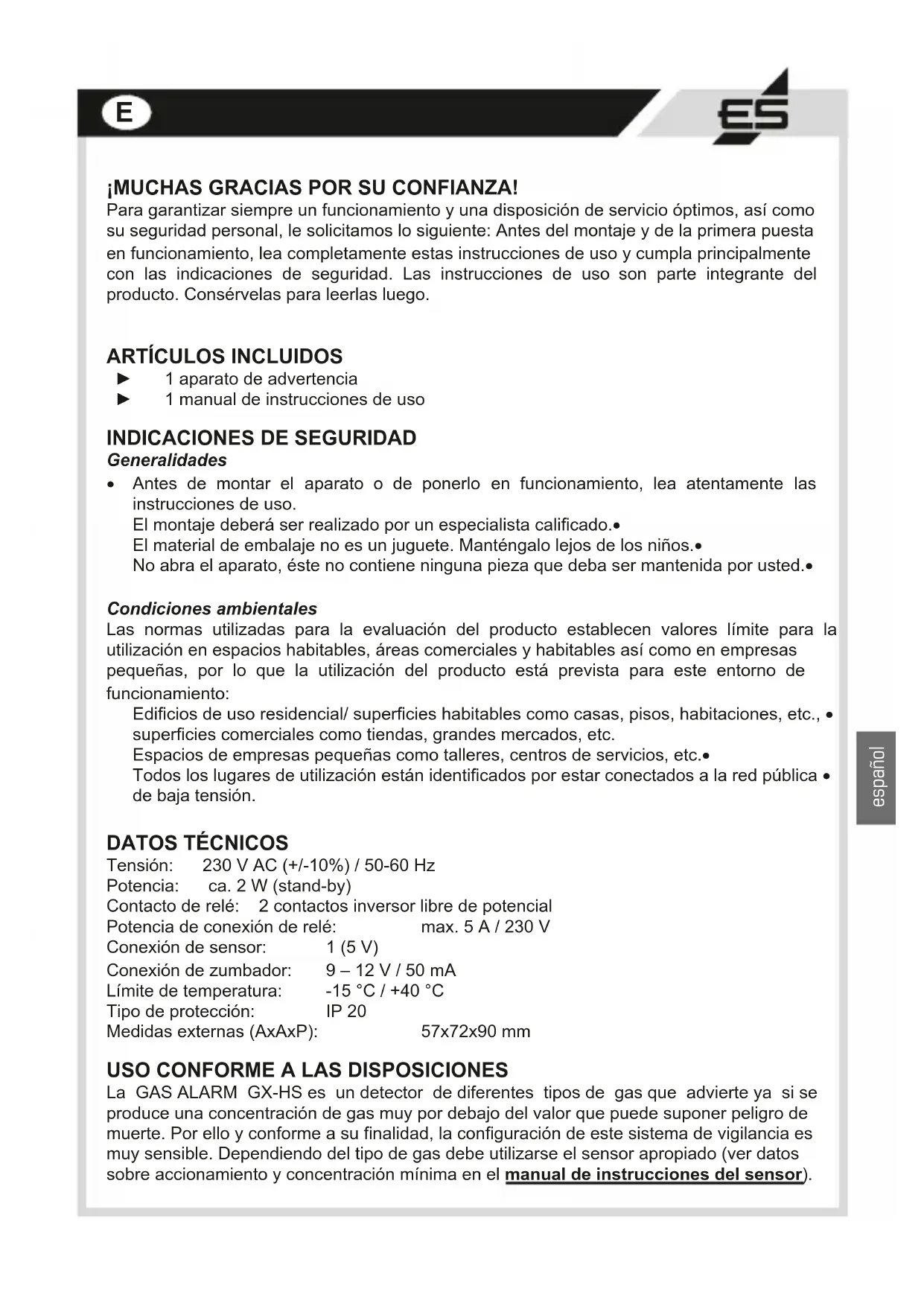

¡MUCHAS GRACIAS POR SU CONFIANZA!

Para garantizar siempre un funcionamiento y una disposición de servicio óptimos, así como su seguridad personal, le solicitamos lo siguiente: Antes del montaje y de la primera puesta en funcionamiento, lea completamente estas instrucciones de uso y cumpla principalmente con las indicaciones de seguridad. Las instrucciones de uso son parte integrante del producto. Consérvelas para leerlas luego.

ARTÍCULOS INCLUIDOS

▶ 1 aparato de advertencia
▶ 1 manual de instrucciones de uso

INDICACIONES DE SEGURIDAD

Generalidades

- Antes de montar el aparato o de ponerlo en funcionamiento, lea atentamente las instrucciones de uso.

El montaje deberá ser realizado por un especialista calificado.

El material de embalaje no es un juguete. Manténgalo lejos de los niños.

No abra el aparato, éste no contiene ninguna pieza que deba ser mantenida por usted.

Condiciones ambientales

Las normas utilizadas para la evaluación del producto establecen valores límite para la utilización en espacios habitables, áreas comerciales y habitables así como en empresas pequeñas, por lo que la utilización del producto está prevista para este entorno de funcionamiento:

Edificios de uso residencial/ superficies habitables como casas, pisos, habitaciones, etc., • superficies comerciales como tiendas, grandes mercados, etc.

Espacios de empresas pequeñas como talleres, centros de servicios, etc.

Todos los lugares de utilización están identificados por estar conectados a la red pública • de baja tensión.

DATOS TÉCNICOS

Tensión: 230 V AC (+/-10%) / 50-60 Hz

Potencia: ca. 2 W (stand-by)

Contacto de relé: 2 contactos inversor libre de potencial

Potencia de conexión de relé: max. 5 A / 230 V

Conexión de sensor: 1 (5 V)

Conexión de zumbador: 9 – 12 V / 50 mA

Límite de temperatura: -15 °C / +40 °C

Tipo de protección: IP 20

Medidas externas (AxAxP): 57x72x90 mm

USO CONFORME A LAS DISPOSICIONES

La GAS ALARM GX-HS es un detector de diferentes tipos de gas que advierte ya si se produce una concentración de gas muy por debajo del valor que puede suponer peligro de muerte. Por ello y conforme a su finalidad, la configuración de este sistema de vigilancia es muy sensible. Dependiendo del tipo de gas debe utilizarse el sensor apropiado (ver datos sobre accionamiento y concentración mínima en el manual de instrucciones del sensor).

La señal de alarma se visualiza en el aparato (opcionalmente puede conectarse un zumbador en el aparato). Al mismo tiempo se conectan dos relés libres de potencial, p. ej. para bloquear el conducto de alimentación de gas con una válvula de bloqueo magnética, de modo que si existe una fuga en el conducto o en la terma de gas se bloquea la salida adicional de gas. Este aparato no puede utilizarse en áreas con riesgo de explosión. No está permitido utilizar el aparato para usos diferentes a los descritos anteriormente.

INSTRUCCIONES DE MONTAJE

La GAS ALARM GX-HS y el sensor únicamente pueden instalarse en espacios interiores secos. Para que quede garantizada la perfecta función del aparato, debe colocarse de forma correcta dependiendo del tipo de gas.

El montaje debe ser realizado por un especialista calificado. ¡Por favor, respete las cinco reglas de seguridad!

Montaje del riel de perfil de sombrero

La GAS ALARM GX-HS se monta en distribuciones y armarios de distribución sobre un riel de perfil de sombrero estándar de 35 mm.

Montaje de sensor

Dependiendo del tipo de sensor conectado, el aparato detecta diferentes tipos de gas, por ejemplo, gas ciudad y gas natural (metano / butano), monóxido de carbono y humo o dióxido de carbono. Para cada tipo de gas hay que tener en cuenta una altura de montaje específica dado que los gases poseen diferentes propiedades.

¡Tenga en cuenta la altura especificada de montaje del sensor! ¡Lea atentamente el manual de instrucciones del sensor que desee utilizar. Allí vienen especificadas las diferentes alturas de montaje!

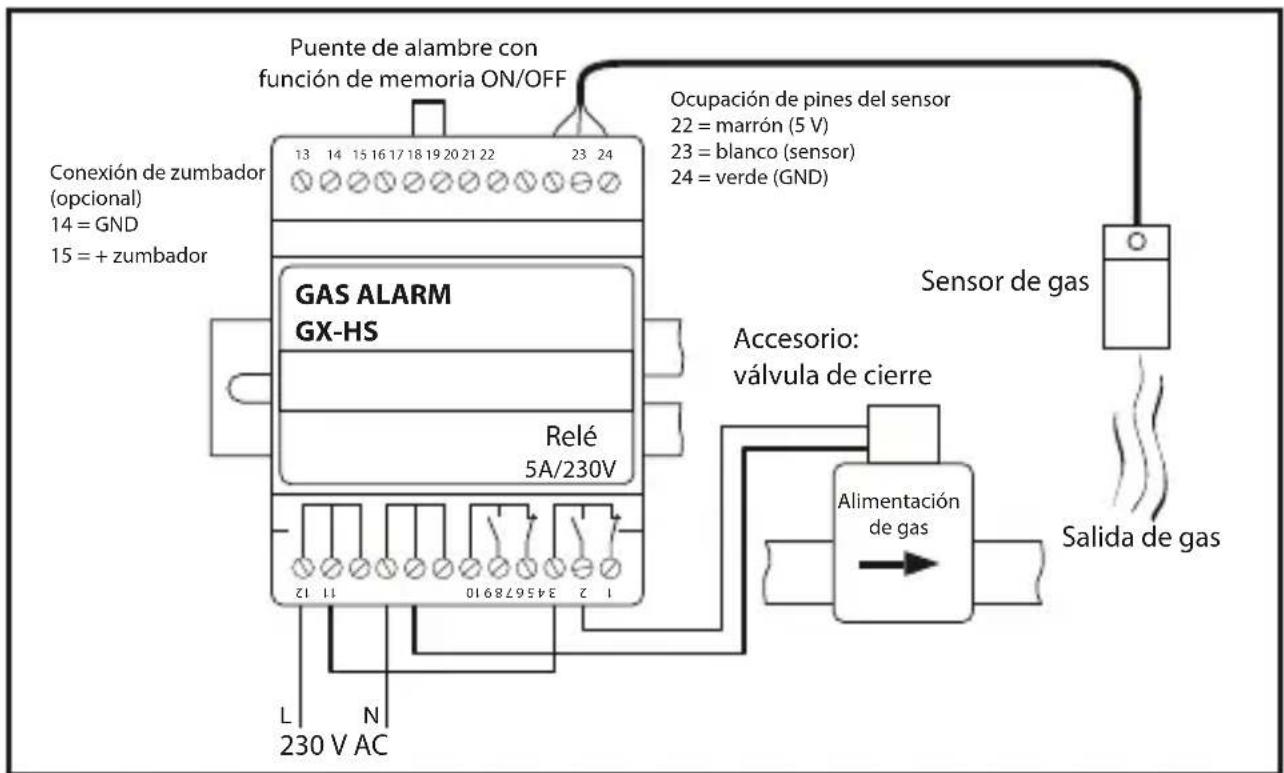

Puente de alambre con función de memoria ON/OFF Ocupación de pines del sensor 22 = marrón (5 V) 23 = blanco (sensor) 24 = verde (GND) Conexión de zumbador (opcional) 14 = GND 15 = + zumbador GAS ALARM GX-HS Relé 5A/230V L N 230 V AC Accesorio: válvula de cierre Alimentación de gas Sensor de gas Salida de gas

Asignación de las conexiones del sensor

Debe tenerse en cuenta la asignación de colores del cable del sensor (ver esquema de conexiones).

Asignación de las conexiones del relé

Si se conectan accesorios en el relé libre de potencial hay que tener en cuenta que no se debe sobrepasar la potencia de conexión.

▶ Estatus del relé en el modo de vigilancia: El relé está „excitado“ (contacto de cierre cerrado / contacto de apertura abierto)
▶ Estatus de relé en el modo de alarma: El relé está „desexcitado“ (contacto de cierre abierto / contacto de apertura cerrado)

Ajustes función de memoria

Para la entrada de sensor pueden definirse dos mensajes de salida diferentes:

▶ Mensaje de alarma con función de memoria (puente de alambre en los bornes 17-18): La alarma persistirá o el relé seguirá conectado hasta que el mensaje sea suprimido nuevamente presionando la tecla.
▶ Mensaje de alarma sin función de memoria (sin puente de alambre): La alarma se mantiene o el relé permanece conectado hasta que el gas detectado vuelve a evaporarse.

Conexión de zumbador (opcional)

Opcionalmente, en los bornes 14 y 15 puede conectarse un zumbador. Valores de conexión: 9–15 V/máx. 50 mA

PUESTA EN SERVICIO

Al aplicar la tensión de red al aparato se encienden los dos indicadores LED Sensor y Power. El sensor del sistema de vigilancia necesita un periodo de calentamiento de max. cinco minutos para ponerse en funcionamiento. A continuación se enciende solamente el LED Power verde y la GAS ALARM GX-HS está lista para servicio. Importante: El periodo de calentamiento arranca de nuevo aunque falle la tensión de red.

ATENCIÓN: Debido a diferentes condiciones de transporte (almacenamiento prolongado/humedad), justo después del periodo de calentamiento puede activarse una alarma (el Sensor LED parpadea en rojo). Desconecte el aparato brevemente de la red y arranque de nuevo el periodo de calentamiento. Eventualmente, este proceso tiene que repetirse hasta tres veces.

PRUEBA DE FUNCIONES

Luego del montaje del GAS ALARM GX-HS y del sensor debe efectuarse una prueba de funciones.

¡La prueba de función del sensor aparece descrita en el manual de instrucciones del sensor que usted utiliza!

ATENCIÓN: Cuando el sensor detecta una mayor concentración de gas durante más de 20 segundos, el aparato activa una alarma y el LED Sensor parpadea en rojo. El LED Power deja de lucir en verde. Tan pronto como el gas se evapora, el aparato cambia al modo de vigilancia. En la función de memoria, presione la tecla y borre la alarma. El aparato cambia de nuevo al modo de vigilancia.

¡Para su seguridad le recomendamos que realice este test una vez al mes!

Con la tecla del controlador puede verificar el funcionamiento del aparato y activar una alarma, la cual se mantiene hasta que la tecla es presionada de nuevo. En la función de memoria, presione la tecla y borre con ello la alarma.

Atención: Este test sólo verifica el funcionamiento del aparato de advertencia y no sustituye al test del sensor.

Para garantizar siempre un funcionamiento perfecto, como medida de seguridad debería cambiar el sensor al cabo de 5 años.

ALARMA

Cuando el sensor detecta una mayor concentración de gas durante más de 20 segundos, el aparato activa una alarma y el LED Sensor parpadea en rojo.

▶ Mensaje de alarma con función de memoria: La alarma persistirá o el relé seguirá conectado hasta que el mensaje sea suprimido nuevamente presionando la tecla.
▶ Mensaje de alarma sin función de memoria: La alarma se mantiene o el relé permanece conectado hasta que el gas detectado vuelve a evaporarse.

COMPORTAMIENTO EN CASO DE ALARMA (o si usted percibe olor a gas)

¡Esta información aparece descrita en el manual de instrucciones del sensor que usted utiliza!

FALSA ALARMA

El sensor sensible del sistema también se activa con otros medios gaseosos. El uso de aersoles (gas propelente en sprays para pelo, desinfección etc.) y el humo intenso del tabaco (p. ej. partida de cartas con humo) y vapores de cocción puede provocar una alarma de error. Como no disponemos de los gases de prueba necesarios, le facilitamos las concentraciones determinadas aritméticamente para los sensores de gas según los diagramas de la hoja de datos (véase Instrucciones de uso del sensor).

Las concentraciones mínimas tienen en cuenta las tolerancias de los componentes y las influencias de la temperatura.

Las concentraciones mínimas tienen en cuenta las tolerancias de los componentes y las influencias de la temperatura.

ASPECTOS GENERALES

Elektrotechnik Schabus GmbH & Co. KG no se hace responsable de daños y/o pérdidas de cualquier tipo, como p. ej. daños individuales o colaterales, que se produzcan si el avisador de gas no emite una señal de alarma aunque exista una mayor concentración de gas.

Para poder garantizar siempre un funcionamiento perfecto, como medida de seguridad, el sensor de gas debería sustituirse al cabo de 5 años.

LIMPIEZA Y CUIDADO

Evite la influencia de la humedad (salpicaduras de agua, agua de lluvia), del polvo o de la radiación directa del sol sobre el aparato. Límpielo únicamente con un paño seco. Si el aparato está muy sucio, el paño podrá humedecerse ligeramente. No utilice detergentes con disolventes.

DECLARACIÓN DE CONFORMIDAD

Puede ver la declaración de conformidad en nuestro internetshop: www.shop.elektrotechnik-schabus.de

GARANTÍA

Su producto electrónico de Elektrotechnik Schabus tiene una garantía legal por defectos de material y fallos de calidad a partir de la fecha de compra. Elektrotechnik Schabus reparará o reemplazara su aparato gratuitamente bajo las siguientes condiciones:

En caso de garantía legal, el aparato deberá enviarse con los siguientes documentos: descripción del fallo, justificante de compra así como su dirección personal y su dirección de envío (nombre, número de teléfono, calle, número, código postal, población y país). Los aparatos que se remitan a Elektrotechnik Schabus deberán estar suficientemente embalados. Elektrotechnik Schabus no se hará responsable de pérdidas o daños sucedidos durante el envío.

- El aparato deberá utilizarse según las instrucciones de uso. Elektrotechnik Schabus no se hará responsable de daños provocados por accidente, mal uso, modificación o negligencia.

Elektrotechnik Schabus no se hará responsable de pérdidas, daños o gastos de cualquier tipo resultantes de la utilización de los aparatos o los accesorios.

La garantía no menoscaba sus derechos legales como consumidor.

DEVOLUCIÓN

En caso de defectos en el aparato, le ofrecemos la posibilidad de ponerse en contacto con Elektrotechnik Schabus por:

Teléfono +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

INFORMACIÓN MEDIOAMBIENTAL

Para la fabricación del producto que usted ha adquirido ha sido necesario elaborar y utilizar materias primas naturales. Puede contener sustancias peligrosas para la salud y el medioambiente. Para evitar la propagación de estas sustancias en su entorno y para ahorrar recursos naturales, le rogamos que utilice los sistemas correspondientes de recogida. Gracias a estos sistemas, una vez concluida la vida útil de su producto, los materiales podrán volver a utilizarse de forma respetuosa con el medioambiente. (WEEE: 91394868)

El símbolo de papelera tachado en el producto le recuerda la utilización de estos sistemas.

Si precisa información adicional sobre sistemas de recogida y reciclaje, diríjase a la oficina de asesoramiento de residuos de su ciudad. También puede dirigirse a nosotros, que le proporcionaremos información adicional sobre la compatibilidad medioambiental de nuestros productos.
