MANUAL DE USUARIO SHT 217 Schabus

ES - Instrucciones de uso Aquastop SHT 216 | Detector de agua SHT 217

¡Muchas gracias por su confianza!

Para garantizar siempre un funcionamiento y una disposición de servicio óptimos, así como su seguridad personal, le solicitamos lo siguiente: Antes del montaje y de la primera puesta en funcionamiento, lea completamente estas instrucciones de uso y cumpla principalmente con las indicaciones de seguridad. Las instrucciones de uso son parte integrante del producto. Consérvelas para leerlas luego.

Contenido

• 1 aparato: detector de agua SHT (216/217) con sensor
• 1 instrucción de uso (216/217)
• 1 material de montaje (tornillo, clavija)

Indicaciones de seguridad Generalidades

• Antes de montar el aparato o de ponerlo en funcionamiento, lea atentamente las instrucciones de uso.
• El montaje deberá ser realizado por un especialista calificado.
• El material de embalaje no es un juguete. Manténgalo lejos de los niños.
• No abra el aparato, éste no contiene ninguna pieza que deba ser mantenida por usted.

Condiciones ambientales

Las normas utilizadas para la evaluación del producto establecen valores límite para la utilización en espacios habitables, áreas comerciales y habitables así como en empresas pequeñas, por lo que la utilización del producto está prevista para este entorno de funcionamiento:

• Edificios de uso residencial/ superficies habitables como casas, pisos, habitaciones, etc., superficies comerciales como tiendas, grandes mercados, etc.
• Espacios de empresas pequeñas como talleres, centros de servicios, etc.
• Todos los lugares de utilización están identificados por estar conectados a la red pública de baja tensión.

Datos Técnicos

Tensión de trabajo: 230 V\~ (+/-10%) / 50-60 Hz

Absorción de potencia: aprox. 3 W

Potencia de conexión: 3500 VA / 16 A, 2300 W / 10 A

Régimen de funcionamiento: -15°C / +40°C

Clase de protección: IP 20

Presión acústica zumbador: 80 dB (10cm de distancia)

Longitud de cable: 2,8 m

Dimensiones exteriores (HxBxP): 121 x 57 x 28 mm

Utilización apropiada

Aquastop SHT 216 es un aparato que sirve para detectar cambios de nivel de agua. Tan pronto como el sensor entra en contacto con el agua, se emite una señal de alarma acústica o visual y el aparato se desconecta.

El aparato no debe utilizarse para ninguna otra aplicación distinta a la descrita anteriormente.

Instrucciones de montaje

Montaje del sensor

El sensor reacciona al contacto con el agua en los dos contactos de metal.

La altura de montaje del sensor define desde cuándo dará alarma el detector de agua.

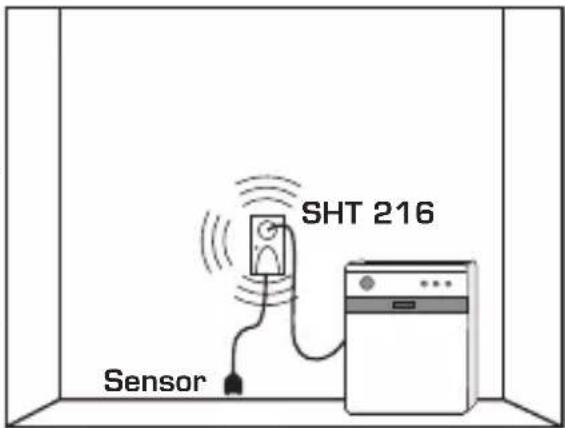

Para una rápida advertencia en caso de entrada de agua, monte el sensor cerca del piso, de modo que ambos contactos del

sensor toquen el piso. Para fijar el sensor, utilice el material de montaje incluido.

SHT 216 Sensor

Puesta en funcionamiento

El detector de agua SHT 216 se introduce sencillamente en un tomacorriente 230 V AC / 50-60 Hz. Conecte el enchufe de red de la lavadora o del lavavajillas en la toma de corriente tipo Schuko del SHT 216. El seguro de conexión de red impide la extracción involuntaria del enchufe del aparato. El indicador de LED (Function) se enciende de color verde y señaliza que el aparato está listo para funcionar.

Alarma

Cuando el sensor entra en contacto con agua suena una señal de alarma acústica y óptica. El indicador de LED (Function) se enciende de color rojo. El aparato se desconecta. La alarma se mantiene hasta que Aquastop SHT 216 se desconecta de la red y el agua deja de tocar al sensor.

Prueba de funciones

Prueba de funciones del aparato: Toque ambos contactos del sensor con un paño embebido en agua o un metal eléctricamente conductible y la alarma se disparará de inmediato. El aparato se desconecta.

La alarma se desactiva tan pronto como el aparato Aquastop SHT 216 se desconecta de la red brevemente y se retira el paño de los contactos metálicos.

¡Por su seguridad, recomendamos efectuar esta prueba mensualmente!

Utilización apropiada

El avisador de agua SHT 217 (control de bomba) es un aparato que sirve para detectar cambios de nivel de agua y controlar daños en la bomba. Tan pronto como el sensor entra en contacto con el agua, se emite una señal de alarma acústica o visual y se conecta una bomba. Con la rueda de ajuste del aparato, el tiempo de retardo de la bomba puede ajustarse entre 0 y 100 segundos.

Instrucciones de montaje

El dispositivo no está aprobado para ningún otro uso que el descrito anteriormente. Para los sumideros de las bombas recomendamos los detectores de agua SHT 227 o 228.

Montaje del sensor

El sensor reacciona al contacto con el agua en los dos contactos de metal.

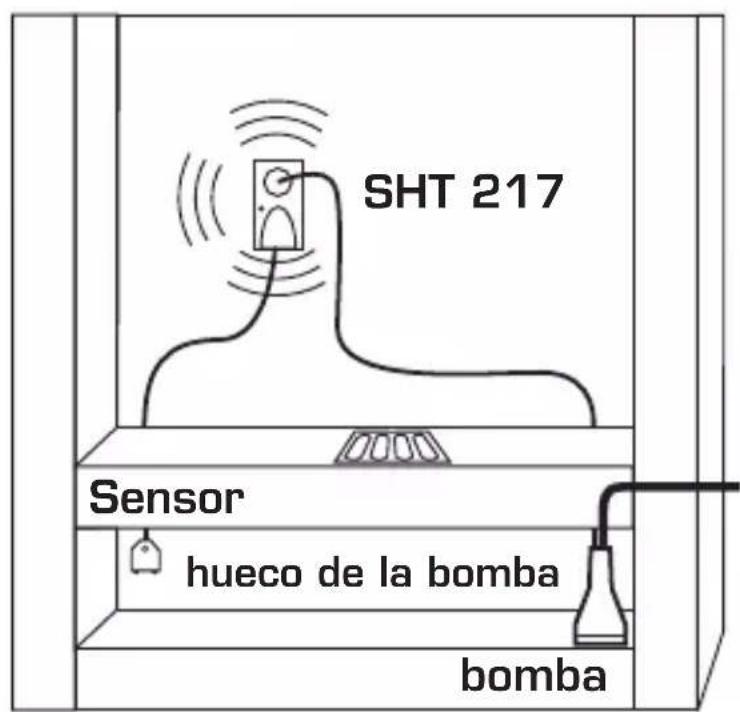

La posición de montaje del sensor determina el momento en que la bomba es conectada por el aparato SHT 217 (fig. 1). PUESTA EN FUNCIONAMIENTO

El detector de agua SHT 217 se introduce sencillamente en un tomacorriente 230 V AC / 50-60 Hz. Conecte el enchufe de red de la bomba en la toma de corriente tipo Schuko del SHT 217. El seguro de conexión de red impide la extracción involuntaria del enchufe del aparato. El indicador de LED (Function) se enciende de color verde y señaliza que el aparato está listo para funcionar.

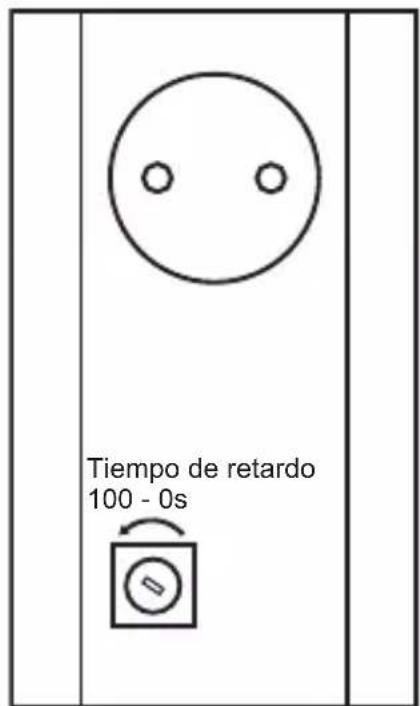

Con la rueda de ajuste en la parte posterior del aparato, el tiempo de retardo de la bomba puede ajustarse entre 0 y 100 segundos con progresión continua (fig. 2).

SHT 217 Sensor hueco de la bomba bomba

Tiempo de retardo 100 - 0s

(fig. 2)(fig. 1)

Cuando se dispara la alarma, el tiempo de retardo ajustado no se activa hasta que el nivel de agua cae por debajo del nivel del sensor de agua en el proceso de bombeo.

Al ajustar el tiempo de retardo, tenga en cuenta que la bomba no funciona en vacío después de bombear el volumen de agua. Esto puede ocasionar daños en la bomba.

Alarma

Cuando el sensor entra en contacto con agua suena una señal de alarma acústica y óptica. En este caso, el indicador LED se pone rojo y la bomba se conecta al mismo tiempo. Si el nivel de agua desciende por debajo del nivel del sensor de agua, el LED parpadea en rojo y se activa el tiempo de retardo ajustado de la bomba. Cuando finaliza este tiempo, la bomba se desconecta y el LED se pone verde.

Prueba de funciones

Prueba de funcionamiento del aparato: el funcionamiento de la instalación puede comprobarse llenando de agua el hueco de la bomba.

¡Por su seguridad, recomendamos efectuar esta prueba mensualmente!

\$

Aspectos generales

Elektrotechnik Schabus GmbH & Co. KG no se hace responsable de daños y/o pérdidas de cualquier tipo, como p. ej. daños individuales o colaterales, que se produzcan si el detector de agua no emite una señal de alarma aunque exista cambios de nivel de agua.

Limpieza y cuidado

Evite la influencia de la humedad (salpicaduras de agua, agua de lluvia), del polvo o de la radiación directa del sol sobre el aparato. Límpielo únicamente con un paño seco. Si el aparato está muy sucio, el paño podrá

humedecerse ligeramente. No utilice detergentes con disolventes.

Declaración de conformidad

Puede ver la declaración de conformidad en nuestro internetshop:

Su producto electrónico de Elektrotechnik Schabus tiene una garantía legal por defectos de material y fallos de calidad a partir de la fecha de compra.

Elektrotechnik Schabus reparará o reemplazara su aparato gratuitamente bajo las siguientes condiciones:

• En caso de garantía legal, el aparato deberá enviarse con los siguientes documentos: descripción del fallo, justificante de compra así como su dirección personal y su dirección de envío (nombre, número de teléfono, calle, número, código postal, población y país).
• Los aparatos que se remitan a Elektrotechnik Schabus deberán estar suficientemente embalados. Elektrotechnik Schabus no se hará responsable de pérdidas o daños sucedidos durante el envío.
• El aparato deberá utilizarse según las instrucciones de uso. Elektrotechnik Schabus no se hará responsable de daños provocados por accidente, mal uso, modificación o negligencia.
• Elektrotechnik Schabus no se hará responsable de pérdidas, daños o gastos de cualquier tipo resultantes de la utilización de los aparatos o los accesorios.
• La garantía no menoscaba sus derechos legales como consumidor.

Devolución

En caso de defectos en el aparato, le ofrecemos la posibilidad de ponerse en contacto con Elektrotechnik Schabus por:

Teléfono +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Información medioambiental

Para la fabricación del producto que usted ha adquirido ha sido necesario elaborar y utilizar materias primas naturales. Puede contener sustancias peligrosas para la salud y el medioambiente. Para evitar la propagación de estas sustancias en su entorno y para ahorrar recursos naturales, le rogamos que utilice los sistemas correspondientes de recogida.

Gracias a estos sistemas, una vez concluida la vida útil de su producto, los materiales podrán volver a utilizarse de forma respetuosa con el medioambiente.

(WEEE: 91394868)

El símbolo de papelera tachado en el producto le recuerda la utilización de estos sistemas.

Si precisa información adicional sobre sistemas de recogida y reciclaje, diríjase a la oficina de asesoramiento de residuos de su ciudad. También puede dirigirse a nosotros, que le proporcionaremos información adicional sobre la compatibilidad medioambiental de nuestros productos.
