BEDIENUNGSANLEITUNG SHT 217 Schabus

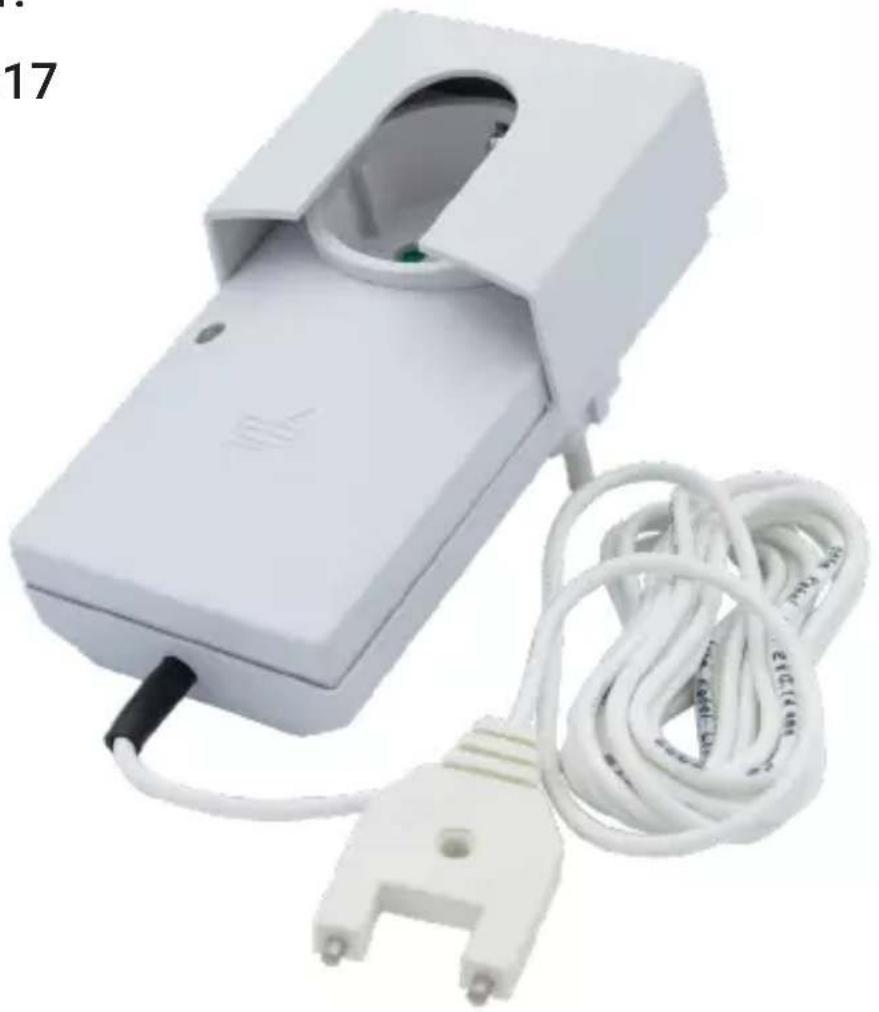

www.elektrotechnik-schabus.de BETRIEBSANLEITU NG EN - Operating instructions Aquastop SHT 216 | Water detector SHT 217 FR - Notice d‘utilisation Aquastop SHT 216 | Détecteur d´eau SHT 217 NL - Gebruiksaanwijzing Aquastop SHT 216 | Watermelder SHT 217 IT - Istruzioni per l’uso Aquastop SHT 216 | Rilevatore d’acqua SHT 217 ES - Instrucciones de uso Aquastop SHT 216 | Detector de agua SHT 217 Aquastop & Wassermelder SHT 216 | SHT 217 Artikelnummer: 300260 | 3002172 Herzlichen Dank für Ihr Vertrauen! Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf! Lieferumfang 1 Gerät: Wassermelder (SHT 216/217) mit Sensor 1 Gebrauchsanleitung (SHT 216/217) Sicherheitshinweise Allgemein ꞏ Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchs-anleitung sorgfältig durch. ꞏ Die Montage muss durch eine qualizierte Fachkraft erfolgen. ꞏ Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern. ꞏ Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. Umgebungsbedingungen Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist: ꞏ Wohngebäude/ Wohnächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw. ꞏ Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw. ꞏ Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz angeschlossen sind.

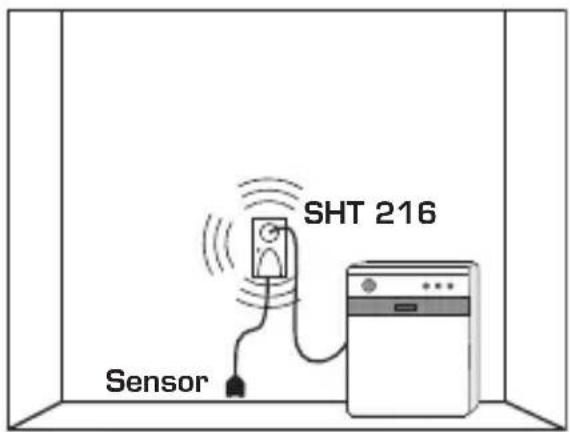

Gebrauchsanleitung3 Technische Daten SHT 216/217 Betriebsspannung: 230 V~ (+/-10%) / 50-60 Hz Leistungsaufnahme: ca. 3 W Schaltleistung: 3500 VA / 16 A, 2300 W / 10 A Funktionsbereich: -15 °C / +40 °C Schutzart: IP 20 Schalldruck Summer: 80 dB (Abstand 10 cm) Kabellänge: 2,8 m, verlängerbar mit 2 x 0,14mm² LIYY bis 50 m Außenmaße (HxBxT): 121 x 57 x 28 mm Bestimmungsgemäße Verwendung Der Aquastop SHT 216 ist ein Gerät zur Erkennung von Wasserstandsänderungen. Sobald der Sensor mit Wasser in Berührung kommt, ertönt ein akustisches bzw. optisches Alarmsignal und das angeschlossene Gerät wird abgeschaltet. Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zu- gelassen. Montageanleitung ACHTUNG: Das Gerät nicht im Freien betreiben! Sensormontage Der Sensor reagiert auf Wasserberührung an den zwei Metallkontakten. Die Montagehöhe des Sensors deniert, ab wann das Gerät Alarm geben soll. Für schnelle Warnung bei Wassereinbruch, montieren Sie den Sensor nahe am Fußboden, so dass die beiden Sensor-Kontakte den Boden berühren. Zur Befestigung des Sensors verwenden Sie das mitgelieferte Montagematerial.

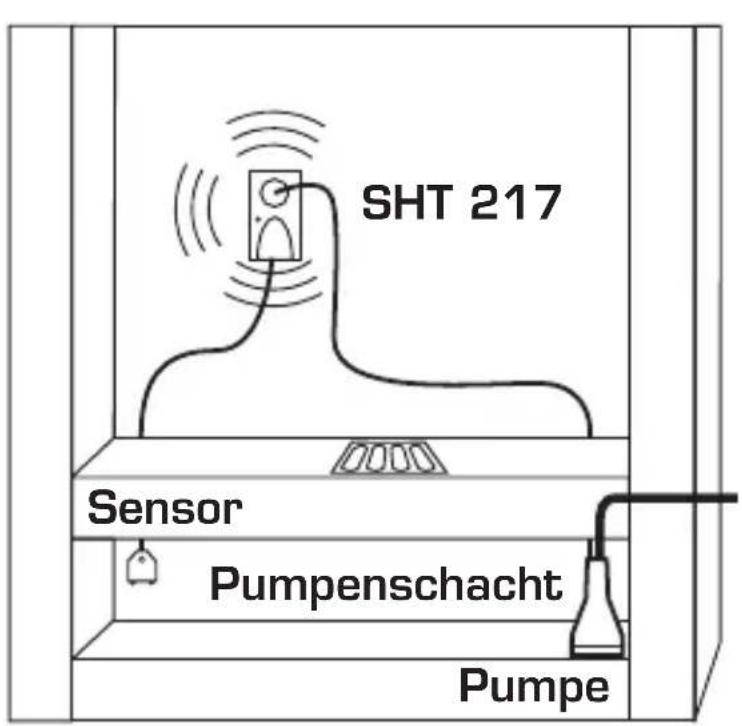

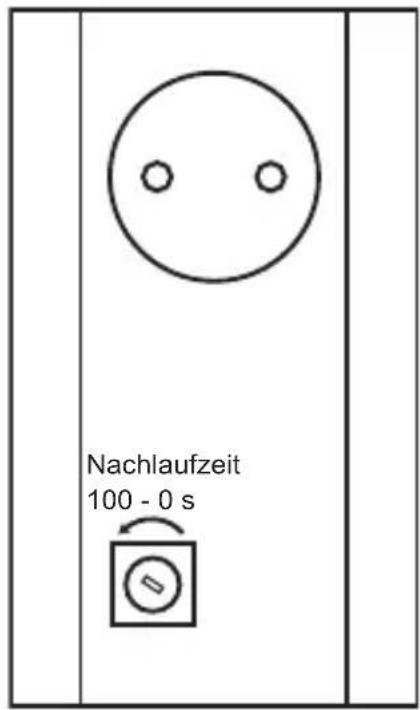

Sensor SHT 216 SHT 2164 SHT 216 Inbetriebnahme Der Aquastop SHT 216 wird einfach in eine Steckdose 230 V AC / 50-60 Hz gesteckt. Schließen Sie den Gerätenetzstecker der Waschmaschine oder Spülmaschine an die Schukosteckdose des SHT 216. Die Netzste- ckersicherung verhindert das unbeabsichtigte Ausstecken des Geräteste- ckers. Die LED-Anzeige leuchtet grün auf und signalisiert, dass das Gerät betriebsbereit ist. Alarm Sobald der Sensor mit Wasser in Berührung kommt, ertönt ein akustisches und optisches Alarmsignal. Die LED Anzeige leuchtet dabei rot. Das ange- schlossene Gerät wird abgeschaltet. Der Alarm bleibt so lange bestehen, bis der Aquastop SHT 216 vom Netz getrennt wird und das Wasser den Sensor nicht mehr berührt. Funktionstest Funktionsprüfung des Gerätes: Berühren Sie beide Sensor-Kontakte mit einem in Wasser getränktes Tuch oder elektrisch leitfähiges Metall und der Alarm löst sofort aus. Das angeschlossende Gerät wird abgeschaltet. Der Alarm schaltet sich wieder aus, sobald Sie das Gerät Aquastop SHT 216 kurz vom Netz trennen und das Tuch von den Metallkontakten entfer- nen. Zu Ihrer Sicherheit empfehlen wir diesen Test monatlich durchzuführen! DE5 Sensor Pumpenschacht Pumpe SHT 217 Nachlaufzeit100 - 0 s (Abb.2)(Abb.1) Bestimmungsgemäße Verwendung Der Wassermelder SHT 217 ist ein Gerät zur Erkennung von Wasserstandsänderungen und Überwachung von Pumpenschächten. Sobald der Sensor mit Wasser in Berührung kommt, ertönt ein akustisches bzw. optisches Alarmsignal und eine angeschlossene Pumpe wird eingeschaltet. Über das Einstellrad am Gerät kann die Nachlaufzeit der Pumpe von 0 bis 100 Sekunden eingestellt werden. Montageanleitung Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen. Für Pumpensümpfe empfehlen wir die Wassermelder SHT 227 oder 228. Sensormontage Der Sensor reagiert auf Wasserberührung an den zwei Metallkontakten. Die Montageposition des Sensors deniert die Wasserstandshöhe, bei der das Gerät SHT 217 die Pumpe einschalten soll (Abb.1). SHT 217 DE6 Inbetriebnahme Der Wassermelder SHT 217 wird einfach in eine Steckdose 230 VAC / 50-60 Hz gesteckt. Schließen Sie den Gerätenetzstecker der Pumpe an die Schukosteckdose des SHT 217. Die Netzsteckersicherung verhindert das unbeabsichtigte Ausstecken des Gerätesteckers. Die LED-Anzeige leuchtet grün und signalisiert, dass das Gerät betriebsbereit ist. Über das Einstell- rad an der Rückseite des Gerätes kann die Nachlaufzeit der Pumpe von 0 bis 100 Sekunden stufenlos eingestellt werden (Abb.2). Nach Auslösen des Alarms wird die eingestellte Nachlaufzeit erst aktiv, wenn der Wasserspiegel beim Abpumpen unter das Niveau des Wassersensors fällt. Beachten Sie beim Einstellen der Nachlaufzeit, dass die Pumpe nach Abpumpen der Wassermenge nicht im Leerlauf läuft. Dies kann zu Beschädigung der Pumpe führen. Alarm Sobald der Sensor mit Wasser in Berührung kommt, ertönt ein akustisches und optisches Alarmsignal. Die LED Anzeige leuchtet dabei rot und gleich- zeitig schaltet sich die angeschlossene Pumpe ein. Sinkt der Wasserspie- gel unter das Niveau des Wassersensors, so blinkt die LED rot und die eingestellte Nachlaufzeit der Pumpe wird aktiv. Nach Ablauf der Zeit wird die Pumpe ausgeschaltet und die LED leuchtet grün. Funktionstest Funktionsprüfung des Gerätes: Durch Befüllung des Pumpenschachtes mit Wasser, können Sie die Anlage auf Ihre Funktion überprüfen. Zu Ihrer Sicherheit empfehlen wir diesen Test monatlich durchzuführen! Allgemein Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/ oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus DE7 resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den Wassermelder gegeben wird. Reiningen und Pegen Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starker Verschmutzung leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel. Konformitätserklärung Die Konformitätserklärung nden Sie unter: www.elektrotechnik-schabus.de Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).

• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.

• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren. DE8 Rücksendung Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf: Telefon [phone] / 67 49 79 - 0 Fax [phone] / 67 49 79 - 79 Email [e-mail] Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet. Umweltinformationen Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden. WEEE-NR.: 91394868 Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme. Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfall- beratungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit DE9 Thank you for your condence! In order to be able to constantly guarantee the product’s optimum functionality and readiness for operation as well as your safety, we have a request: Please thoroughly read this operating instruction prior to the rst use and observe all safety instructions! The operating instruction is a component of this product. Keep this, so you can always refer to it. delivery scope 1 device: water detector (SHT 216/217) incl. sensor, 1 operating instruction Safety Instructions General ꞏ Before you start mounting the device please read the operating instructions carefully. ꞏ The installation shall be performed by qualied personnel. ꞏ Packaging material is not a children´s toy. Keep it away from children! ꞏ Do not open the device. It does not contain parts you have to maintain. Ambient conditions The standards used to assess the product specify limit values for use in the living area, business area and in small enterprises; the product has been intended for use in the following operating environments: ꞏ Residential buildings/living areas such as houses, ats, rooms, etc. selling areas such as shops, wholesale markets, etc. ꞏ Premises of small enterprises such as workshops, service centers, etc. ꞏ All areas of application characterize themselves by a connection to the public low voltage mains. Technical Specications Operating voltage: 230 V~ (+/-10%) / 50-60 Hz Power consumption: approx. 3 W Switching capacity: 3500 VA / 16 A, 2300 W / 10 A Operating temperature: -15 °C / +40 °C Protection type: IP 20 Acoustic pressure sounder: 80dB @10 cm Cable length: 2,8 m Dimensions (HxWxD): 121 x 57 x 28 mm Operating instructions EN10 Appropriate use Aquastop SHT 216 is a device for detecting water level changes. When the sensor gets in contact with water, an audible and/or visual alarm signal is raised and the device connected is deactivated. The device may only be used as previously described. Installation Instruction
