Produkttyp	Gasmelder mit Alarm
Marke	Schabus
Modell	GXHS
Abmessungen (H x B x T)	57 x 72 x 90 mm
Stromversorgung	230 V AC (+/-10%) / 50-60 Hz
Stromverbrauch (Standby)	Ca. 2 W
Schutzart	IP 20
Temperaturbereich	-15°C bis +40°C
Relaiskontakt	2 potentialfreie Wechsler, 5 A / 230 V max
Sensoranschluss	1 (5 V)
Anschluss für optionalen Summer	9 - 12 V / 50 mA
Hauptfunktionen	Gaserfassung (Stadtgas, Erdgas, Kohlenmonoxid usw.), optischer Alarm (rote LED), Relaisausgänge für Absperrventil, Speicherfunktion
Installation	Auf Hutschiene 35 mm, durch qualifizierten Techniker
Montagehöhe des Sensors	Variiert je nach Gas (siehe Sensoranleitung)
Reinigung und Wartung	Trockenes Tuch, Lösungsmittel und Feuchtigkeit vermeiden
Austausch des Sensors	Alle 5 Jahre, um die Funktionalität zu gewährleisten
Sicherheitshinweise	Gerät nicht öffnen, Installation durch Fachmann, Montagehöhen beachten
Garantie	Gesetzliche Garantie gegen Material- und Verarbeitungsfehler
Kundendienst	Kontaktieren Sie Elektrotechnik Schabus GmbH: +49 (0) 80 36 / 67 49 79 - 0, [e-mail]

Häufig gestellte Fragen - GXHS Schabus

Wie installiere ich den Gasmelder GXHS?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Der Melder wird auf einer Standard-Hutschiene von 35 mm in einem Elektroverteiler montiert. Der Sensor muss in der für den Gastyp vorgeschriebenen Höhe installiert werden (siehe Sensoranleitung). Beachten Sie unbedingt die Sicherheitshinweise.

Welche Gase kann der Melder GXHS erkennen?

Je nach angeschlossenem Sensor kann er Stadtgas, Erdgas (Methan/Butan), Kohlenmonoxid, Rauch oder Kohlendioxid erkennen. Jeder Gastyp erfordert einen spezifischen Sensor und eine bestimmte Montagehöhe.

Wie teste ich die Funktion des Geräts?

Drücken Sie die Testtaste am Gerät. Der Alarm muss ertönen und die LED rot blinken, solange die Taste gedrückt wird. Führen Sie diesen Test einmal im Monat durch. Achtung: Dieser Test ersetzt nicht die Prüfung des Sensors selbst.

Was tun im Alarmfall?

Lüften Sie sofort die Räume und bedienen Sie keine elektrischen Schalter. Der Alarm wird nach 20 Sekunden Erkennung einer hohen Gaskonzentration ausgelöst. Sobald das Gas verflogen ist, kehrt das Gerät in den Überwachungsmodus zurück. Wenn die Speicherfunktion aktiviert ist, drücken Sie die Taste zum Zurücksetzen.

Warum löst mein Melder einen Fehlalarm aus?

Aerosole (Haarspray, Desinfektionsmittel), starker Zigarettenrauch oder Kochdämpfe können einen Fehlalarm auslösen. Der Sensor ist sehr empfindlich. Vermeiden Sie diese Quellen in der Nähe des Geräts.

Wie reinige ich den Gasmelder GXHS?

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei Verschmutzungen können Sie das Tuch leicht anfeuchten. Verwenden Sie niemals lösungsmittelhaltige Produkte. Vermeiden Sie Feuchtigkeit und Staub.

Wann muss der Gassensor ausgetauscht werden?

Um eine einwandfreie Funktion zu gewährleisten, tauschen Sie den Sensor alle 5 Jahre aus. Diese Vorsichtsmaßnahme ist für Ihre Sicherheit unerlässlich.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob die 230-V-Stromversorgung angeschlossen ist und ob der Schutzschalter nicht ausgelöst hat. Wenn die Power- und Sensor-LEDs nicht leuchten, warten Sie bis zu 5 Minuten für die Aufheizzeit. Bei anhaltenden Problemen kontaktieren Sie den Kundendienst.

Ist der Melder für explosionsgefährdete Bereiche geeignet?

Nein, das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen. Es ist für Wohn-, Geschäfts- und kleine Gewerberäume konzipiert.

Welche Garantie hat das Produkt?

Das Produkt hat eine gesetzliche Garantie gegen Material- und Verarbeitungsfehler ab dem Kaufdatum. Bei Reklamationen kontaktieren Sie Elektrotechnik Schabus GmbH mit dem Kaufbeleg und einer Fehlerbeschreibung.

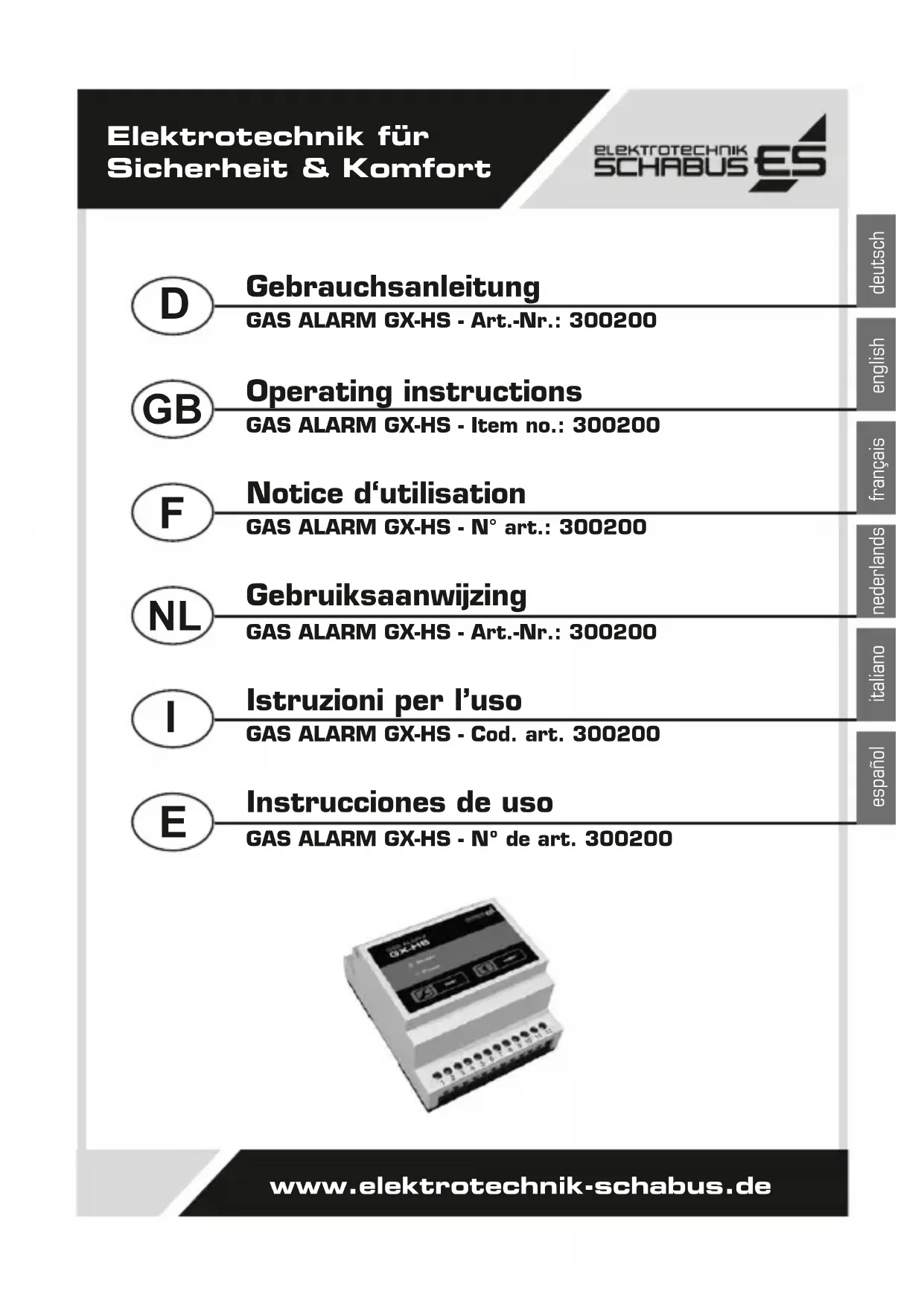

BEDIENUNGSANLEITUNG GXHS Schabus

GAS ALARM GX-HS - Art.-Nr.: 300200

GAS ALARM GX-HS - Item no.: 300200

GAS ALARM GX-HS - N° art.: 300200

Gebruiksaanwijzing

GAS ALARM GX-HS - Art.-Nr.: 300200

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

▶ 1 Warngerät GX-HS
▶ 1 Gebrauchsanleitung

SICHERHEITSHINWEISE

Allgemein

Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung • sorgfältig durch.

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.
  Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
  Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •
  Niederspannungsnetz angeschlossen sind.

TECHNISCHE DATEN

Betriebsspannung: 230 V AC (+/-10%) / 50-60 Hz

Leistungsaufnahme: ca. 2 W (Stand-by)

Relaiskontakt: 2 Wechsler (potenzialfrei)

Schaltleistung Relais: max. 5 A / 230 V

Sensoranschluss: 1 (5 V)

Summeranschluss: 9 - 15 V / 50 mA

Funktionsbereich: -15^ / +40^

Schutzart: IP 20

Außenmaße (HxBxT) : 57x72x90 mm

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Gas Alarm GX-HS ist ein Gasmelder für verschiedene Gase und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt. Zu jedem Gastyp muss ein geeigneter Sensor verwendet werden. (Angaben zur Auslösung und Mindestkonzentration finden Sie in der Gebrauchsanleitung des Sensors).

Das Alarmsignal erfolgt am Gerät optisch (optional kann ein Summer am Gerät angeschlossen werden). Gleichzeitig werden zwei potenzialfreie Relais geschalten, um z.B mit einem Magnetabsperrventil die Gaszuleitung zu verriegeln, so dass an einem eventuellen Leck in der Gasleitung oder in der Gastherme kein weiteres Gas mehr austreten kann. Das Gerät darf nicht in explosionsgefährdeten Räumen eingesetzt werden.

Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.

MONTAGEANLEITUNG

Warngerät und der Sensor dürfen nur in trockenen Innenräumen installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

Bitte beachten Sie die fünf Sicherheitsregeln!

Hutschienenmontage

Der Gas Alarm GX-HS wird in Verteilungen und Schaltschränken auf eine Standard 35mm Hutschiene eingebaut.

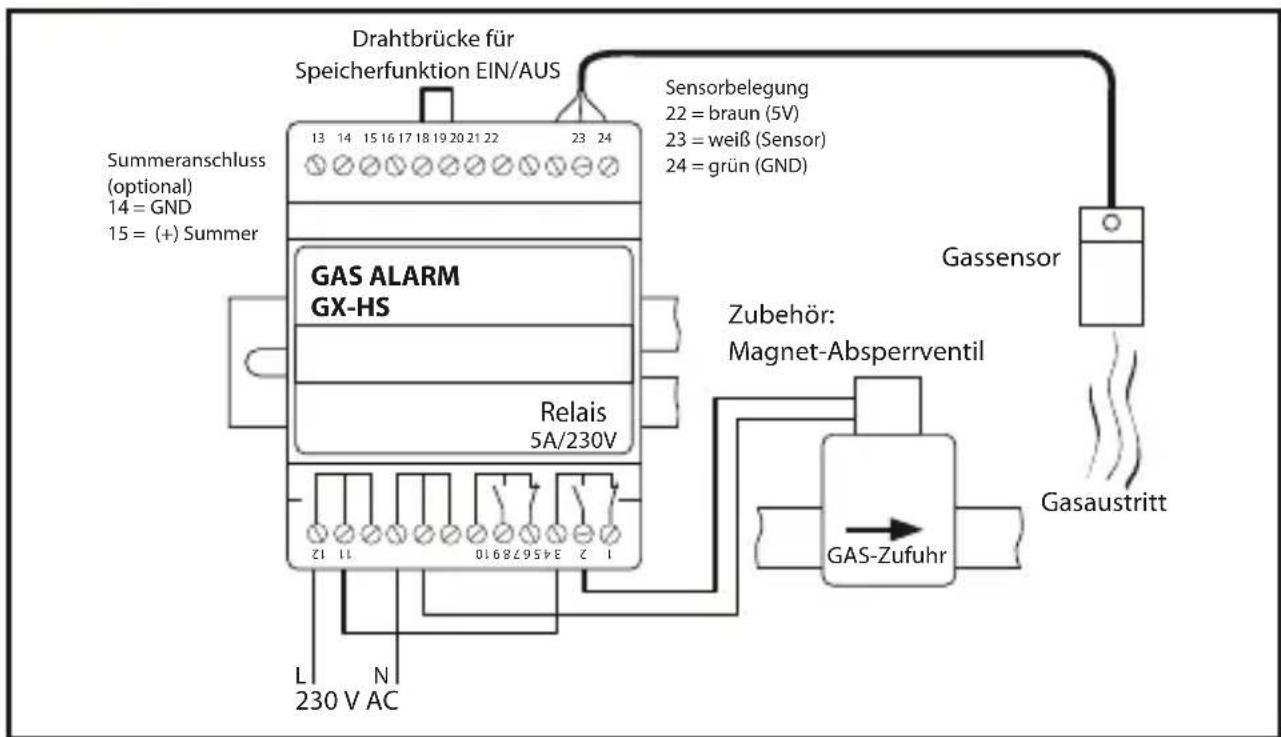

Sensormontage

Je nach Art des angeschlossenen Sensors detektiert das Gerät verschiedene Gase z.B. Stadt- und Erdgas (Methan/Butan), Kohlenmonoxid und Rauch oder Kohlendioxid. Für jeden Sensortyp ist eine vorgeschriebene Montagehöhe notwendig, da Gase unterschiedliche Eigenschaften haben.

Achten Sie unbedingt auf die vorgeschriebene Montagehöhe!

Lesen Sie bitte die Gebrauchsanleitung des Sensors, den Sie verwenden wollen und entnehmen Sie daraus auch die vorgegebene Montagehöhe!

Anschlussbelegung Sensor

Beachten Sie die Farbbelegung des Sensorkabels.

Anschlussbelegung Relais

Bei Anschluss von Zubehörgeräten am potenzialfreien Relais ist dabei zu beachten, dass die Schaltleistung nicht überschritten werden darf.

Relaisstatus im Überwachungsmodus: Das Relais ist „angezogen“ (Schließerkontakt geschlossen/Öffnerkontakt offen) Relaisstatus im Alarmmodus: Das Relais „fällt ab“ (Schließerkontakt offen/Öffnerkontakt geschlossen)

Einstellung Speicherfunktion

Zu dem Sensoreingang können zwei unterschiedliche Ausgangsmeldungen definiert werden:

▶ Alarmmeldung mit Speicherfunktion (Drahtbrücke an den Klemmen 17-18): Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis die Meldung durch Tastendruck wieder gelöscht wird.
▶ Alarmmeldung ohne Speicherfunktion (keine Drahtbrücke): Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis sich das detektierte Gas wieder verflüchtigt hat.

Anschluss Summer (optional)

An den Klemmen 14 und 15 kann optional ein Summer angeschlossen werden.

Anschlusswert: 9-15V / max. 50mA

INBETRIEBNAHME

Beim Anlegen der Netzspannung am Gerät leuchten beide LED-Anzeigen Sensor und Power. Der Sensor des Überwachungssystems benötigt dabei eine Aufheizzeit von max. 5 Minuten zum Erreichen der Funktionsfähigkeit. Anschließend leuchtet nur die LED Power grün und der GAS ALARM GX-HS ist betriebsbereit.

Beachten Sie: Auch bei Netzausfall wird die Aufheizzeit erneut gestartet.

FUNKTIONSTEST

Nach Montage des GX-HS und des Sensors muss eine Funktionsprüfung durchgeführt werden.

Die Funktionsprüfung des Sensors entnehmen Sie bitte aus der Gebrauchsanleitung des Sensors, den Sie verwenden!

ACHTUNG: Erst wenn eine erhöhte Gaskonzentration länger als 20 Sekunden vom Sensor detektiert wird, löst das Gerät einen Alarm aus und die LED Sensor blinkt rot. Die LED Power leuchtet nicht mehr grün. Sobald das Gas sich verflüchtigt hat, schaltet das Gerät in den Überwachungsmodus. Bei der Speicherfunktion drücken Sie die Taste und löschen damit den Alarm. Das Gerät schaltet sich ebenfalls wieder in den Überwachungsmodus.

Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen!

Mit der Taste am Steuergerät können Sie die Funktion des Gerätes überprüfen und lösen dabei einen Alarm aus. Der Alarm bleibt solange bestehen, solange Sie die Taste gedrückt halten. Bei der Speicherfunktion drücken Sie die Taste und löschen somit den Alarm.

Achtung: Dieser Test überprüft nur die Funktion des Warngerätes und ersetzt nicht den Sensortest.

Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur Sicherheit nach 5 Jahren austauschen.

ALARM

Erst wenn eine erhöhte Gaskonzentration länger als 20 Sekunden vom Sensor detektiert wird, löst das Gerät einen Alarm aus und die LED Sensor blinkt rot.

Alarmmeldung mit Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis die Meldung durch die Taste wieder gelöscht wird.

Alarmmeldung ohne Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Re-lais geschalten, bis sich das detektierte Gas wieder verflüchtigt hat.

VERHALTEN BEI ALARM (oder wenn Sie Gas riechen)

Entnehmen Sie dies aus der Gebrauchsanleitung des Sensors, den Sie verwenden!

FEHLALARM

Der empfindliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.) aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu einem Fehlalarm führen.

Da wir nicht über die erforderlichen Prüfgase verfügen, geben wir Ihnen die rechnerisch ermittelten Konzentrationen für die Gassensoren laut den Datenblatt-Diagrammen bekannt (siehe Gebrauchsanleitung Sensor).

Die Mindestkonzentrationen berücksichtigen Bauteiletoleranzen und Temperatureinflüsse.

ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder gegeben wird.

Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur Sicherheit nach 5 Jahren austauschen.

REINIGEN UND PFLEGEN

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät.

Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung befindet sich auf unserem Internetshop: www.shop.elektrotechnik-schabus.de

GEWÄHRLEISTUNG

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt • werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).

Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.

Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik • Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben • jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.

Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollte Ihr Gerät defekt sein, bieten wir Ihnen folgende Möglichkeit:

Kontakt zu Elektrotechnik Schabus per: Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts

nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem

Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
