GXHS - Sistema di allarme Schabus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rivelatore di gas con allarme
Marca	Schabus
Modello	GXHS
Dimensioni (A x L x P)	57 x 72 x 90 mm
Alimentazione	230 V AC (+/-10%) / 50-60 Hz
Consumo elettrico (standby)	Circa 2 W
Tipo di protezione	IP 20
Intervallo di temperatura	Da -15°C a +40°C
Contatto relè	2 invertitori senza potenziale, 5 A / 230 V max
Presa sensore	1 (5 V)
Presa vibratore opzionale	9 - 12 V / 50 mA
Funzioni principali	Rilevamento di gas (gas di città, naturale, monossido di carbonio, ecc.), allarme ottico (LED rosso), uscite relè per valvola di arresto, funzione di memorizzazione
Installazione	Su profilato cappello 35 mm, da tecnico qualificato
Altezza di montaggio del sensore	Variabile a seconda del gas (vedere il manuale del sensore)
Pulizia e manutenzione	Panno asciutto, evitare solventi e umidità
Sostituzione del sensore	Ogni 5 anni per garantire la funzionalità
Istruzioni di sicurezza	Non aprire l'apparecchio, installazione da professionista, rispettare le altezze di montaggio
Garanzia	Garanzia legale contro difetti di materiale e vizi di qualità
Servizio post-vendita	Contattare Elektrotechnik Schabus GmbH: +49 (0) 80 36 / 67 49 79 - 0, [e-mail]

Domande frequenti - GXHS Schabus

Come installare il rivelatore di gas GXHS?

L'installazione deve essere eseguita da un tecnico qualificato. Il rivelatore si monta su un profilato cappello standard da 35 mm in un quadro elettrico. Il sensore deve essere installato all'altezza prescritta in base al tipo di gas (vedere il manuale del sensore). Rispettare scrupolosamente le istruzioni di sicurezza.

Quali gas può rilevare il rivelatore GXHS?

A seconda del sensore collegato, può rilevare gas di città, gas naturale (metano/butano), monossido di carbonio, fumi o anidride carbonica. Ogni tipo di gas richiede un sensore specifico e un'altezza di montaggio definita.

Come testare il funzionamento dell'apparecchio?

Premere il pulsante di test situato sull'apparecchio. L'allarme deve suonare e il LED lampeggiare in rosso finché il pulsante è premuto. Eseguire questo test una volta al mese. Attenzione: questo test non sostituisce il test del sensore stesso.

Cosa fare in caso di allarme?

In caso di allarme, aerare immediatamente l'ambiente e non manovrare alcun interruttore elettrico. L'allarme si attiva dopo 20 secondi di rilevamento di alta concentrazione di gas. Una volta che il gas è evaporato, l'apparecchio torna in modalità sorveglianza. Se la funzione di memorizzazione è attivata, premere il tasto per resettare.

Perché il mio rivelatore attiva un falso allarme?

Aerosol (lacca, disinfettante), fumo denso di sigaretta o vapori di cucina possono attivare un falso allarme. Il sensore è molto sensibile. Evitare queste fonti vicino all'apparecchio.

Come pulire il rivelatore GXHS?

Pulire l'apparecchio con un panno asciutto. In caso di sporco, è possibile inumidire leggermente il panno. Non utilizzare mai prodotti contenenti solventi. Evitare umidità e polvere.

Quando bisogna sostituire il sensore di gas?

Per garantire un funzionamento perfetto, sostituire il sensore ogni 5 anni. Questa precauzione è essenziale per la vostra sicurezza.

Cosa fare se l'apparecchio non si accende?

Verificare che l'alimentazione 230 V sia correttamente collegata e che l'interruttore non sia scattato. Se i LED Power e Sensor non si accendono, attendere fino a 5 minuti per il tempo di riscaldamento. In caso di problema persistente, contattare il servizio post-vendita.

Il rivelatore è adatto per zone a rischio di esplosione?

No, l'apparecchio non è omologato per l'uso in zone a rischio di esplosione. È progettato per ambienti residenziali, commerciali e piccole imprese.

Qual è la garanzia del prodotto?

Il prodotto beneficia della garanzia legale contro difetti di materiale e vizi di qualità a partire dalla data di acquisto. Per qualsiasi reclamo, contattare Elektrotechnik Schabus GmbH con lo scontrino d'acquisto e una descrizione del difetto.

MANUALE UTENTE GXHS Schabus

Istruzioni per l'uso

GAS ALARM GX-HS - Cod. art. 300200

Per assicurare un funzionamento sempre ottimale e affidabile del prodotto e per garantire la Sua sicurezza personale, La preghiamo di leggere attentamente le presenti istruzioni per l'uso prima del montaggio e della prima messa in esercizio e di attenersi soprattutto alle avvertenze di sicurezza. Le istruzioni per l'uso costituiscono parte integrante del prodotto. Le conservi per una successiva consultazione.

COMPOSIZIONE DELLA FORNITURA

▶ 1 dispositivo di allarme gas
▶ 1 manuale per l'uso

AVVERTENZE DI SICUREZZA

Informazioni generali

Prima di montare o mettere in esercizio l'apparecchio, si consiglia di leggere attentamente • le istruzioni per l'uso.

Il montaggio deve essere eseguito da personale esperto e qualificato.

- Il materiale di imballo non va usato come gioco. Tenerlo lontano dalla portata dei bambini.

Non aprire l'apparecchio, non contiene parti su cui Lei possa effettuare una manutenzione.

Condizioni ambientali di esercizio

Le norme pertinenti ai fini della valutazione del prodotto stabiliscono valori limite per l'uso in ambiente domestico, commerciale e industriale nonché in piccole aziende, dalle quali è previsto l'utilizzo del prodotto nei seguenti luoghi di installazione:

- edifici abitativi/unità abitative come case, appartamenti, camere, ecc. oppure superfici commerciali come negozi, supermercati ecc.

locali in piccole aziende, come officine, centri di assistenza, ecc.

- tutti i luoghi di installazione sono caratterizzati dal fatto di essere allacciati alla rete pubblica di bassa tensione.

DATI TECNICI

Tensione di esercizio: 230 V AC (+/-10%) / 50-60 Hz

Potenza assorbita: ca. 2 W (standby)

Contatto relè: 2 contatti in scambio a potenziale zero

Potenza di interruzione relè: max. 5 A / 230 V

Allacciamento sensore: 1 (5 V)

Allacciamento cicalino: 9 – 12 V / 50 mA

Campo di utilizzo: -15^ / +40^

Classe di protezione: IP 20

Rilevatore d'acqua (HxLxP): 57x72x90 mm

UTILIZZO APPROPRIATO

Il GAS ALARM GX-HS un rilevatore di gas differenti; esso emette un segnale acustico quando la concentrazione di gas rilevata è ben inferiore al valore pericoloso. Dato il suo utilizzo, la sensibilità di questo sistema di controllo è molto elevata. Per ogni tipo di gas va utilizzato il sensore appropriato (per informazioni sull'attivazione e sulla concentrazione minima, consultare le istruzioni per l'uso del sensore).

Il segnale d'allarme sull'apparecchio è di tipo visivo (in via opzionale si può allacciare un cica-lino). Al contempo s'inseriscono due relè privi di potenziale, ad es. per chiudere la tubazione di mandata gas con una valvola magnetica di non ritorno, in modo che non possa scaturire ulteriore gas da un'eventuale perdita nella tubazione o nella caldaia murale.

Il rilevatore non deve essere utilizzato in ambienti a rischio di esplosione. Come già afferma-to, non è ammesso qualsiasi altro utilizzo del dispositivo che non sia quello appropriato.

ISTRUZIONI PER IL MONTAGGIO

Il GAS ALARM GX-HS e il sensore vanno installati solo in ambienti interni asciutti e posizionati correttamente a secondo del tipo di gas, al fine di garantire il perfetto funzionamento del dispositivo di allarme gas.

Il montaggio deve essere eseguito da personale esperto e qualificato. La preghiamo di osservare le cinque regole di sicurezza!

Montaggio guide DIN

Il GAS ALARM GX-HS viene montato in quadri di distribuzione ed elettrici su una guida DIN standard da 35 mm.

Montaggio del sensore

In funzione del tipo di sensore connesso, il dispositivo rileva gas differenti, ad es. gas di città e gas naturale (metano/butano), monossido di carbonio, fumo o anidride carbonica. Per ogni tipo di sensore è necessaria un'altezza di montaggio prescritta, in quanto i gas possiedono caratteristiche differenti.

Attenersi assolutamente all'altezza di montaggio prescritta! Leggere le istruzioni per l'uso del sensore che si intende utilizzare; esse riportano tra l'altro l'altezza di montaggio prescritta!

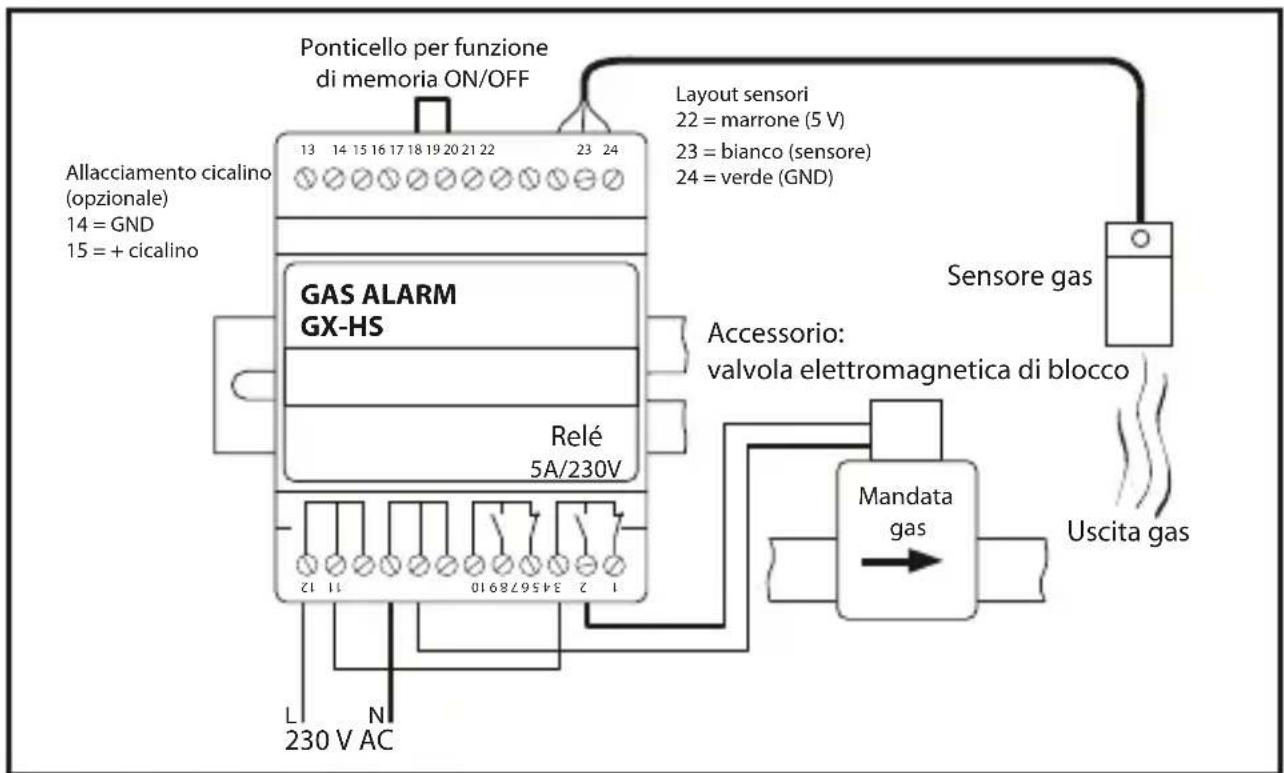

Ponticello per funzione di memoria ON/OFF Allacciamento cicalino (opzionale) 14 = GND 15 = + cicalino GAS ALARM GX-HS Relé 5A/230V Layout sensori 22 = marrone (5 V) 23 = bianco (sensore) 24 = verde (GND) Sensore gas Accessorio: valvola elettromagnetica di blocco L N 230 V AC Mandata gas Uscita gas

Assegnazione allacciamenti sensore

Attenersi al codice colori del cavo del sensore (vedi schema di allacciamento).

Dotazione di collegamento - relè

Quando si collegano apparecchiature accessorie al relè a potenziale zero, occorre assicurarsi che non si superi la potenza di commutazione.

Stato del relè in modalità di controllo: il relè è eccitato (contatto di chiusura chiuso e ▶ contatto di apertura aperto)

Stato del relè in modalità di allarme: il relè è diseccitato (contatto di chiusura aperto e contatto di apertura chiuso)

Regolazioni della funzione di memoria

Sull'ingresso del sensore possono essere definiti due diversi messaggi di uscita:

▶ messaggio di allarme con funzione di memoria (ponticello sui morsetti 17-18): L'allarme dura o il relè rimane acceso così a lungo, finché il messaggio non viene di nuovo cancellato premendo un tasto;

▶ messaggio di allarme senza funzione di memoria (senza ponticello): L'allarme risp. il relè resta attivo finché il gas detettato non si sarà disperso.

Allacciamento cicalino (opzionale)

Sui morsetti 14 e 15 si può allacciare un cicalino opzionale. Valore di allacciamento: 9–15 V/ max. 50 mA

MESSA IN SERVIZIO

Quando s'instaura la tensione di rete, sull'apparecchio si accendono entrambe le spie LED Sensor e Power. Il sensore del sistema di sorveglianza richiede una fase di riscaldamento pari a max. cinque minuti, dopodiché avrà raggiunto la condizione di funzionalità. In seguito sarà acceso solo il LED Power verde è il GAS ALARM GX-HS sarà pronto al servizio. Osservare: la fase di riscaldamento riparte anche dopo che è mancata la corrente.

ATTENZIONE: per via delle diverse condizioni di trasporto (lungo stoccaggio/umidità) può succedere che subito dopo la fase di riscaldamento scatti un allarme (il LED Sensor lampeggia in rosso). Staccate l'apparecchio per qualche istante dalla rete e riavviate la fase di riscaldamento. È probabile che questa procedura vada ripetuta per ben tre volte.

TEST DI FUNZIONAMENTO

Dopo il montaggio del GAS ALARM GX-HS e del sensore deve essere eseguita una prova di funzionamento. Per il test di funzionamento, consultare le istruzioni per l'uso del sensore utilizzato!

ATTENZIONE: solo dopo aver detettato per oltre 20 secondi una concentrazione accresciuta di gas, l'apparecchio attiverà l'allarme e il LED del Sensor lampeggerà in rosso. Si estingue la luce verde del LED Power. Non appena il gas si sarà volatilizzato, l'apparecchio si converte sulla modalità di monitoraggio. Sulla funzione memoria premere il pulsante per cancellare così l'allarme. L'apparecchio si ricommuta anche in questo caso sulla modalità di monitoraggio.

Per la vostra sicurezza si consiglia di effettuare questo test una volta al mese!

Con il pulsante sulla centralina potete controllare la funzionalità dell'apparecchio, facendo scattare un allarme. L'allarme persiste finché si tiene premuto il pulsante . Sulla funzione memoria premere il pulsante per cancellare così l'allarme.

ATTENZIONE: questo test controlla solo la funzionalità del rilevatore e non sostituisce il test del sensore. Affinché in qualsiasi momento sia garantita la perfetta funzionalità, si consiglia per la vostra sicurezza di sostituire il sensore dopo 5 anni.

ALLARME

Solo dopo aver detettato per oltre 20 secondi una concentrazione accresciuta di gas, l'apparecchio attiverà l'allarme e il LED Sensor lampeggerà in rosso.

messaggio di allarme con funzione di memoria: L'allarme dura o il relè rimane acceso così a lungo, finché il messaggio non viene di nuovo cancellato premendo un tasto ;

messaggio di allarme senza funzione di memoria: L'allarme risp. il relè resta attivo ▶ finché il gas detettato non si sarà disperso.

COME COMPORTARSI IN CASO DI ALLARME (o quando si avverte odore di gas)

Per informazioni in merito, consultare le istruzioni per l'uso del sensore utilizzato!

FALSO ALLARME

Il sensibile sensore del sistema reagisce anche ad altri fluidi aeriformi. L'uso di aerosol (gas propellente nelle bombolette di spray per capelli, di disinfettanti ecc.), ed anche il denso fumo di sigarette (ad es. attorno ad un tavolo di gioco alle carte) e vapori di cucina possono attivare un allarme accidentale. Dato che non disponiamo di tutti i gas prova, vi rendiamo note le concentrazioni accertate con puro metodo matematico per i sensori del gas, come indicato ai diagrammi della scheda tecnica (v. Istruzioni d'uso Sensore).

Le concentrazioni minime prendono in considerazione le tolleranze dei componenti e gli effetti della temperatura.

INFORMAZIONI GENERALI

Elektrotechnik Schabus GmbH & Co. KG non si assume nessuna responsabilità per danni e/o perdite di qualsiasi natura, ad es. danni singoli o indiretti, risultanti dal fatto che il rilevatore di gas non abbia emesso il segnale d'allarme nonostante l'aumentata concentrazione di gas.

Affinché in qualsiasi momento sia garantita la perfetta funzionalità, si consiglia per la vostra sicurezza di sostituire il sensore dopo 5 anni.

PULIZIA E CURA

Evitare gli effetti dell'umidità (spruzzi d'acqua o acqua piovana), della polvere nonché dell'esposizione diretta al sole sull'apparecchio

Pulire l'apparecchio soltanto con un panno di lino pulito, che va inumidito leggermente in presenza di sporco resistente. Non utilizzare detergenti contenenti solventi.

DICHIARAZIONE DI CONFORMITÀ

La dichiarazione di conformità è reperibile sul nostro shop online al sito: www.shop.elektrotechnik-schabus.de

GARANZIA

I prodotti elettronici di Elektrotechnik Schabus sono coperti da una garanzia di legge per difetti di conformità e carenze di qualità operante dalla data dell'acquisto. Elektrotechnik Schabus ripara o sostituisce gratuitamente l'apparecchio alle seguenti condizioni:

• la garanzia di legge richiede che l'apparecchio venga spedito assieme ai documenti seguenti: descrizione del difetto, ricevuta d'acquisto nonché indirizzo di residenza e di consegna del proprietario (nome, numero di telefono, via, numero civico, codice di avviamento postale, città e Paese);
  gli apparecchi che vengono restituiti a Elektrotechnik Schabus devono essere imballati in modo adeguato. Elektrotechnik Schabus non risponde di danni o perdite causate durante il trasporto;
• l'apparecchio deve essere stato utilizzato in conformità alle istruzioni per l'uso. Elektrotechnik Schabus non risponde di danni causati da incidente, abuso, modifiche non consentite o trascuratezza;
  Elektrotechnik Schabus non risponde per perdita, danni o costi di qualsiasi tipo derivanti • dall'utilizzo delle apparecchiature o degli accessori;
  la garanzia non incide sui diritti concessi al consumatore per legge.

RESTITUZIONE

Qualora l'apparecchio dovesse essere difettoso, Le offriamo la possibilità di contattare Elektrotechnik Schabus per:

Telefono +49 (0) 80 36 / 67 49 79 - 0

INFORMAZIONI AMBIENTALI

Il prodotto da Lei acquistato è stato realizzato con materie prime naturali. Esso può tuttavia contenere sostanze pericolose per la salute e per l'ambiente. Per evitare di diffondere queste sostanze nell'ambiente circostante e per non inquinare le risorse naturali, La preghiamo di usare i sistemi di raccolta corrispondenti, grazie ai quali si possono recuperare in modo ecologico i materiali del Suo prodotto al termine della vita utile. (WEEE: 91394868)

Il simbolo del contenitore di spazzatura barrato sul prodotto Le ricorda l'utilizzo di questi sistemi.

Per maggiori informazioni sulla raccolta, il recupero e i sistemi di riciclo. La preghiamo di rivolgersi al centro di consulenza sui rifiuti della Sua città. Può rivolgersi anche a noi per ricevere ulteriori informazioni sulla compatibilità ambientale dei nostri prodotti.
