BEDIENUNGSANLEITUNG SHT 5000 Schabus

Wassermelder SHT 5000 - Art.-Nr.: 300744

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

1. LIEFERUMFANG

▶ 1 Steuergerät
▶ 1 Gebrauchsanleitung
▶ Montagematerial
▶ Optional: Wassersensor (Art.-Nr.: 300745)

2. SICHERHEITSHINWEISE

2.1 Allgemein

Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung • sorgfältig durch.

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

2.2 Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.
  Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
  Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •
  Niederspannungsnetz angeschlossen sind.

2.3 Batterien

Nicht wiederaufladbare Batterien niemals aufladen. Explosionsgefahr!• Erschöpfte Batterie umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!• Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist • gesetzlich verpflichtet, Batterien ordnungsgemäß an den vorgesehenen Sammelstellen zu entsorgen.

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Wassermelder SHT 5000 ist ein Gerät zur Erkennung von Wasserstandsänderungen. Sobald der Sensor mit Wasser in Berührung kommt, ertönt ein akustisches und optisches Alarmsignal und warnt Sie vor unerwartetem Wassereinbruch.

4. PRODUKTBESCHREIBUNG

Am Gerät können bis zu vier Wassersensoren bzw. Schwimmschalter angeschlossen werden. Sobald einer der vier Sensoren mit Wasser in Berührung kommt, ertönt ein akustisches Alarmsignal und über die vier LEDs kann die ausgelöste Schleife ermittelt werden. Gleichzeitig wird ein potenzialfreies Relais geschalten. Dies ermöglicht die Anbindung an ein BUS-System (EIB) oder den Anschluss von externen Geräten:

Störlampe (Art.-Nr. 200894) ▶

Signalhupe (Art.-Nr. 200982) ▶

Telefonwahlgerät (Art.-Nr. 200893) ▶

Magnet-Absperrventil 3/8 Zoll (Art.-Nr. 200995)

Magnet-Absperrventil 1/2 Zoll (Art.-Nr. 200996)

Zu jedem Sensoreingang können zwei unterschiedliche Ausgangsmeldungen definiert werden:

▶ Alarmmeldung mit Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis die Meldung durch Tastendruck wieder gelöscht wird.
▶ Alarmmeldung ohne Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis der Sensor kein Wasser mehr meldet. (Anwendung: Füllstandsanzeige und Pumpensteuerung).
▶ Zusätzlich kann zu jedem Sensoreingang der akustische Alarm zu- oder abgeschaltet werden.

Das Gerät kann zusätzlich mit einer 9 V Blockbatterie bestückt werden und dadurch auch bei Stromausfall warnen.

Zubehör Relais-Steckkarte (Art.-Nr.: 300747):

Auf der Steckkarte befinden sich vier potenzialfreie Relais und haben dadurch auch vier unabhängige Steuerkreise zur Verfügung. Zu jedem Sensoreingang ist ein Relais zugewiesen.

5. TECHNISCHE DATEN

Betriebsspannung: 230 V AC / 50-60 Hz

Leistungsaufnahme: ca. 4 W

Sensoranschlüsse: bis zu 4 Wassersensoren

Kabellänge für Sensor: bis zu 50 m möglich

Relaiskontakt: 8 A / 230 V (Wechsler potenzialfrei)

Schalldruck Summer: 90 dB (10cm Abstand)

Funktionsbereich: -15^ / +40^

Schutzart: IP 20

Außenmaße (HxBxT) : 80x160x55 mm

Batterie (optional): 9 V Blockbatterie

6. MONTAGEANLEITUNG UND KONFIGURATION

Die Montage muss durch eine qualifizierte Fachkraft erfolgen. Bitte beachten Sie die fünf Sicherheitsregeln!

6.1 Wandmontage

Zur Wandmontage müssen die vier Gehäuseschrauben am Deckel gelöst werden. Danach wird die Frontplatte abgenommen und wenn nötig das Flachbandkabel am Stecker abgezogen. Die Unterschale des Gehäuses kann jetzt an eine Wand montiert werden.

6.2 Sensormontage

Der Sensor reagiert auf Wasserberührung an den zwei Metallkontakten (Sensorkreis wird geschlossen). Die Montagehöhe des Sensors definiert, ab wann der Wassermelder Alarm geben soll. Das Sensorkabel kann mit einer zweidrigen Leitung bis zu 50 Meter verlängert werden und pro Eingang können fünf Wassersensoren parallel angeschlossen werden.

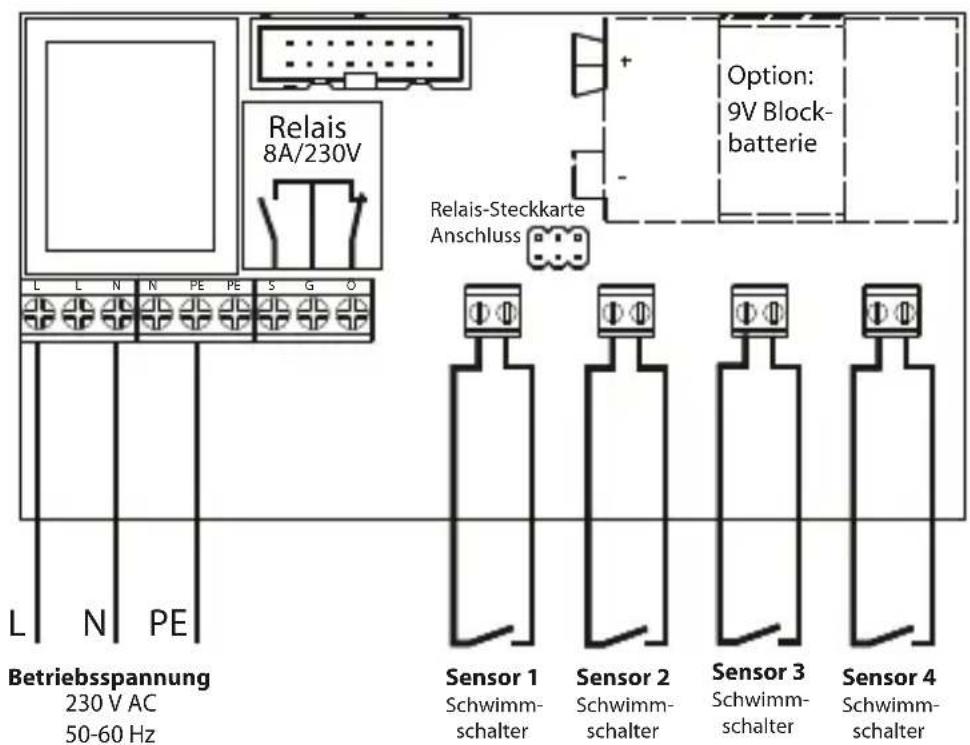

6.3 Anschlussbelegung

Wichtig! Die Anschlusskabel, die zum Wassermelder führen, müssen fest als Aufputzleitungen installiert werden.

Relais 8A/230V Option: 9V Block- batterie Relais-Steckkarte Anschluss L N N PE PE S G O L N PE Betriebsspannung 230 V AC 50-60 Hz Sensor 1 Schwimm- schalter Sensor 2 Schwimm- schalter Sensor 3 Schwimm- schalter Sensor 4 Schwimm- schalter

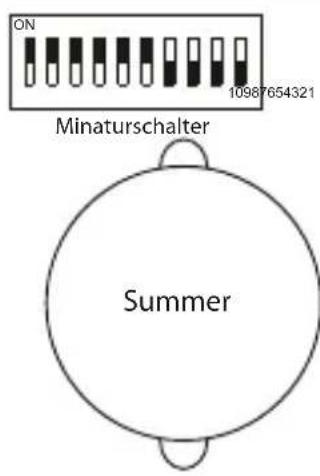

6.4 Einstellungen des Miniaturschalters

Im Auslieferungszustand ist der Miniaturschalter wie rechts im Bild eingestellt.

Schalter 1: ON = Batterieüberwachung ausgeschaltet

Schalter 2: ON = Speicherfunktion für Sensor1 eingeschaltet

Schalter 3: ON = Speicherfunktion für Sensor2 eingeschaltet

Schalter 4: ON = Speicherfunktion für Sensor3 eingeschaltet

Schalter 5: ON = Speicherfunktion für Sensor4 eingeschaltet

Schalter 6: ON = Summer für alle Kanäle aktiv

Schalter 7: ON = Summer für Kanal1 aktiv

Schalter 8: ON = Summer für Kanal2 aktiv

Schalter 9: ON = Summer für Kanal3 aktiv

Schalter 10: ON = Summer für Kanal4 aktiv

ON 10987654321 Minaturschalter Summer

6.5 Anschlussbelegung Relais

Bei Anschluss von Zubehörgeräten am potenzialfreien Relais ist zu beachten, dass die Schaltleistung nicht überschritten werden darf.

Relaisstatus im Überwachungsmodus:

Das Relais ist „angezogen“ (Schließerkontakt geschlossen/Öffnerkontakt offen)

Relaisstatus im Alarmmodus:

Das Relais „fällt ab“ (Schließerkontakt offen/Öffnerkontakt geschlossen)

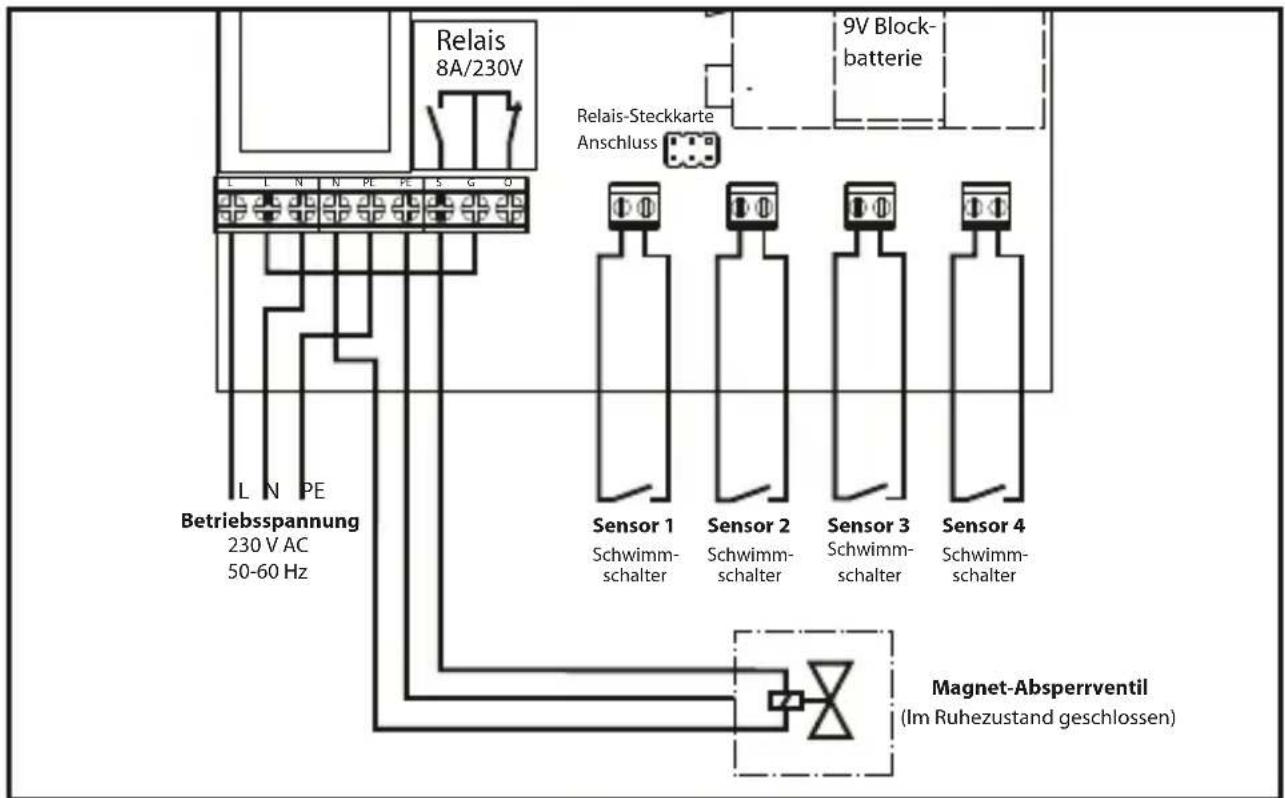

Anschlussbeispiel: Magnet-Absperrventil

Relais 8A/230V 9V Block- batterie Relais-Steckkarte Anschluss L N PE Betriebsspannung 230 V AC 50-60 Hz Sensor 1 Schwimm- schalter Sensor 2 Schwimm- schalter Sensor 3 Schwimm- schalter Sensor 4 Schwimm- schalter Magnet-Absperrventil (Im Ruhezustand geschlossen)

7. BETRIEB/FUNKTIONSANZEIGE

7.1 Funktionstest

Nach Montage des Wassermelders und der Sensoren muss eine Funktionsprüfung durchgeführt werden. Durch Drücken der Taste müssen alle Alarm-LEDs für die Sensoren eins bis vier rot leuchten und ein hörbarer Alarm ertönen. Mit der Taste beenden Sie den Funktionstest.

Funktionsprüfung des Sensors: Berühren Sie beide Sensor-Kontakte mit einem in Wasser getränktes Tuch oder elektrisch leitfähiges Metall und der Alarm löst sofort aus.

Zu Ihrer Sicherheit empfehlen wir regelmäßig die Anlage auf Ihre Funktion zu überprüfen!

7.2 Betrieb des Wassermelders mit Netzversorgung (ohne Batterie)

LED POWER leuchtet grün: Der Wassermelder ist an die Netzversorgung angeschlossen und Netzspannung liegt an.

LED SENSOR 1-4 leuchtet auf: Sobald ein Sensor einen steigenden Wasserpegel erkennt, leuchtet die zugehörige LED rot auf. Der Alarm wird ausgelöst und das potenzialfreie Relais (Wechsler) schaltet. Durch einmaliges Drücken der Taste deaktivieren Sie den akustischen Alarm.

▶ Alarmmeldung mit Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis die Meldung durch die Taste wieder gelöscht wird.
▶ Alarmmeldung ohne Speicherfunktion: Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis der Sensor kein Wasser mehr meldet.

7.3 Betrieb des Wassermelders mit Netzversorgung und mit Batterie

Die LED POWER leuchtet grün: Der Wassermelder ist an die Netzversorgung angeschlossen und Netzspannung liegt an.

LED BATTERY blinkt: Keine Batterie vorhanden oder zu wenig Kapazität. Eine Batterie einsetzen oder die Batterie austauschen.

LED POWER erlischt: Stromausfall! Der Wassermelder wird im Batteriemodus betrieben. Durch einen Funktionstest kann das Gerät auch im Batteriebetrieb überprüft werden: Alle Alarm-LEDs für die Sensoren eins bis vier müssen rot leuchten und ein hörbarer Alarm ertönt.

8. ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den Wassermelder gegeben wird.

8.1 Reinigen und Pflegen

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reiniger.

8.2 Konformitätserklärung

Die Konformitätserklärung finden Sie im Internet unter: www.elektrotechnik-schabus.de

8.3 Gewährleistung

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt • werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).

Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.

Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben • jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.

Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

8.4 Rücksendung

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf. Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Wir benötigen zur Überprüfung Steuergerät und Kabel-Magnetschalter. Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

8.5 Umweltinformationen und Entsorgung (WEEE-NR.: 91394868)

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden. Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.
