MODE D'EMPLOI SHT 5000 Schabus

Notice d'utilisation

Détecteur d'eau SHT 5000 - N° art. 300744

Watermelder SHT 5000 - Art.-nr. 300744

Afin de garantir un fonctionnement et une performance toujours optimaux du produit ainsi que votre sécurité personnelle, nous voulons vous demander une faveur : lisez attentivement la présente notice d'utilisation avant de procéder à l'installation et à la première mise en service et respectez, avant tout, les consignes de sécurité ! La notice d'utilisation fait partie intégrante de ce produit. Veuillez la conserver afin de pouvoir la consulter ultérieurement !

1. Livraison

1 commande ▶

1 notice d'utilisation ▶

matériel d'installation

en option : capteur de présence d'eau (N° art. 300745)

2.1 Généralités

- Veuillez lire attentivement la notice d'utilisation avant d'installer et de mettre l'appareil en marche.

L'installation doit être effectuée par un technicien qualifié.

L'emballage n'est pas un jouet. Ne le laissez pas à portée des enfants.

2.2 Conditions environnementales

Les normes utilisées pour évaluer ce produit établissent des valeurs limites pour l'emploi dans des zones d'habitation, commerciales et artisanales ainsi que dans les petites entreprises, au titre desquelles l'utilisation du produit est prévue pour cet environnement d'exploitation :

Bâtiments/surfaces à usage d'habitation, tels que maisons, appartements, chambres, etc., surfaces de vente, telles que magasins, supermarchés, etc.

Locaux de petites entreprises, tels qu'ateliers, centres de prestations de service, etc.

Tous lieux d'utilisation se caractérisent par le fait qu'ils sont raccordés au réseau basse tension public.

2.3 Piles

Ne pas recharger des piles non rechargeables. Risque d'explosion!

Enlever immédiatement la pile usagée de l'appareil ! Risque élevé de fuite!

Les piles ne doivent pas être jetées avec les ordures ménagères. Tout utilisateur est

légalement tenu d'apporter les piles aux lieux de collecte prévus en bonne et due forme.

Le détecteur d'eau SHT 5000 est un appareil conçu pour détecter les modifications du niveau d'eau. Dès que l'un des capteurs entre en contact avec de l'eau, un signal d'alarme sonore retentit et vous alerte d'un coup d'eau.

4. Description

Jusqu'à quatre capteurs de présence d'eau et/ou commutateurs flottants peuvent être connectés à l'appareil. Dès que l'un des quatre capteurs entre en contact avec de l'eau, un signal d'alarme sonore retentit et la boucle déclenchée peut être transmise via les quatre LED. Un relais sans potentiel est simultanément connecté. Ceci permet le raccordement à un système de bus (EIB) ou à des appareils externes:

Voyant d'anomalie (N° art. 200894) ▶

Avertisseur sonore (N° art. 200982) ▶

Transmetteur téléphonique (N° art. 200893) ▶

Vanne d'arrêt magnétique 3/8 pouce (N° art. 200995) ▶

Vanne d'arrêt magnétique 1/2 pouce (N° art. 200996) ▶

Deux différents signaux de sortie peuvent être définis pour chaque entrée du capteur:

Signal d'alarme avec fonction de mémorisation: l'alarme reste active et/ou le relais connecté jusqu'à ce que le signal soit effacé en appuyant sur la touche. Signal d'alarme sans fonction de mémorisation: l'alarme reste active et/ou le relais connecté jusqu'à ce que le capteur ne détecte plus d'eau (Application: indicateur de niveau de remplissage et commande de pompe).

Par ailleurs, l'alarme acoustique peut être mise en marche ou arrêtée au niveau de chaque entrée du capteur.

L'appareil peut, par ailleurs, être équipé d'une pile monobloc de 9 V et peut ainsi avertir également en cas de panne de courant.

Accessoire carte enfichable à relais (réf. art.: 300747):

Quatre relais sans potentiel sont installés sur la carte enfichable et disposent de ce fait également de quatre circuits de commande indépendants. Un relais est attribué à chaque entrée de capteur.

5. Specifications techniques

Tension de service: 230 V AC / 50-60 Hz

Puissance absorbée: env. 4 W

Connexions capteur: jusqu'à 4 capteurs de présence d'eau

Longueur du câble du capteur: jusqu'à 50 m possible

Contact relais: 8 A / 230 V (inverseur sans potentiel)

Pression acoustique ronfleur: 90 dB (distance 10 cm)

Plage de fonctionnement: -15°C / +40°C

Type de protection : IP 20

Dimension extérieure (hxlxp): 80x160x55 mm

Pile (en option) : pile monobloc 9 V

6. Instructions d'installation et configuration

L'installation doit être effectuée par un technicien qualifié. Veuillez respecter les cinq règles de sécurité!

6.1 Montage mural

Pour le montage mural, il convient d'enlever les quatre vis du boîtier qui se trouvent sur le couvercle. Enlevez ensuite la plaque frontale et retirez, si nécessaire, le câble plat de la prise. Le panneau inférieur du boîtier peut maintenant être installé sur un mur.

6.2 Installation du capteur

Le capteur réagit au contact de l'eau au niveau des deux contacts en métal (le circuit de détection est fermé). La hauteur d'installation du capteur définit à partir de quand le détecteur d'eau doit donner l'alarme. Le câble du capteur peut être prolongé de jusqu'à 50 m avec un câble bifilaire et cinq capteurs de présence d'eau par entrée peuvent être raccordés en parallèle.

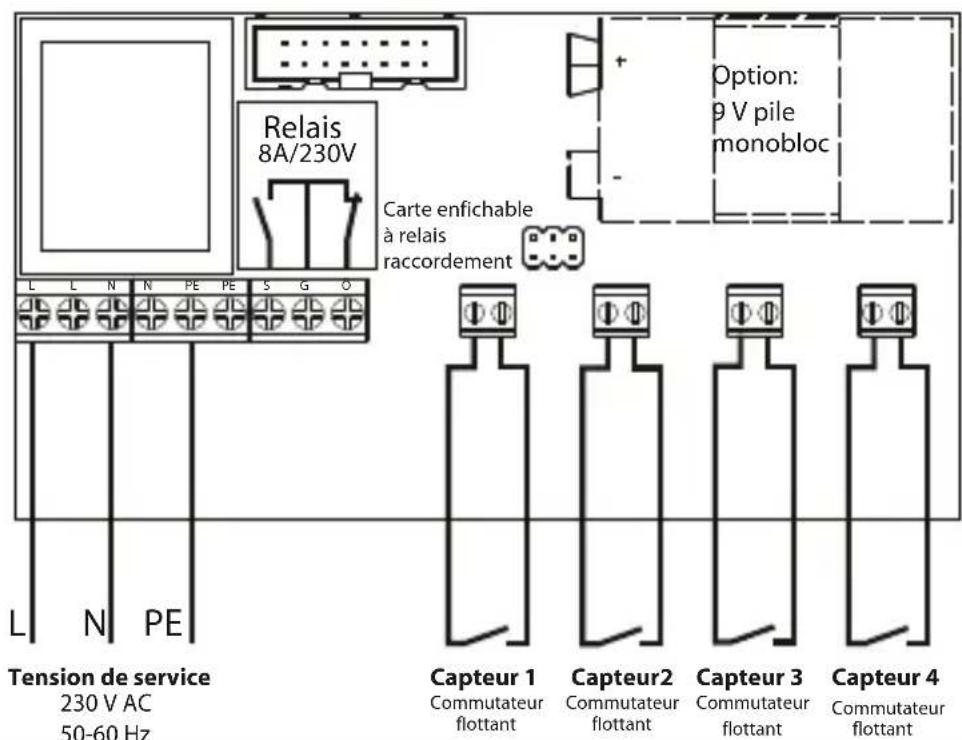

6.3 Affectation des raccordements

Important! Les câbles de raccordement qui mènent au détecteur d'eau doivent être installés en tant que câbles fixes apparents.

Relais 8A/230V Carte enfichable à relais raccordement Option: 9 V pile monobloc L L N N PE PE S G O Tension de service 230 V AC 50-60 Hz Capteur 1 Commutateur flottant Capteur2 Commutateur flottant Capteur 3 Commutateur flottant Capteur 4 Commutateur flottant

6.4 Réglages du commutateur miniature

Lors de la livraison, le commutateur miniature est réglé comme indiqué sur l'illustration de droite.

Commutateur 1: ON (MARCHE) = Surveillance pile arrêtée

Commutateur 2: ON (MARCHE) = Fonction de mémorisation du capteur 1 activée

Commutateur 3: ON (MARCHE) = Fonction de mémorisation du capteur 2 activée

Commutateur 4: ON (MARCHE) = Fonction de mémorisation du capteur 3 activée

Commutateur 5: ON (MARCHE) = Fonction de mémorisation du capteur 4 activée

Commutateur 6: ON (MARCHE) = Ronfleur actif pour tous les canaux

Commutateur 7: ON (MARCHE) = RONFLEUR ACTIF POUR LE CANAL 1

Commutateur 8: ON (MARCHE) = RONFLEUR ACTIF POUR LE CANAL 2

Commutateur 9: ON (MARCHE) = RONFLEUR ACTIF POUR LE CANAL 3

Commutateur 10: ON (MARCHE) = RONFLEUR ACTIF POUR LE CANAL 4

Ronfleur

6.5 Affectation des raccordements relais

En cas de raccordements d'appareils accessoires sur le relais sans potentiel, il convient de veiller à ce que la puissance de commutation ne soit pas dépassée.

Etat du relais en mode surveillance: Le relais est «en position de travail» (contact de fermeture fermé/contact d'ouverture ouvert) Etat du relais en mode alarme: Le relais est «en position de repos» (contact de fermeture ouvert/contact d'ouverture fermé)

Exemple de raccordement : Vanne d'arrêt magnétique

Relais 8A/230V Carte enfichable à relais raccordement 9 V pile monobloc L N PE Tension de service 230 V AC 50-60 Hz Capteur 1 Commutateur flottant Capteur2 Commutateur flottant Capteur 3 Commutateur flottant Capteur 4 Commutateur flottant Vanne d'arrêt magnétique (fermée en mode repos)

7.1 Essai de fonctionnement

Après l'installation du détecteur d'eau et des capteurs, il convient de procéder à un essai de fonctionnement. En appuyant sur la touche, toutes les LED d'alarme des capteurs un à quatre doivent s'allumer en rouge et une alarme sonore retentir. Vous terminez l'essai de fonctionnement avec la touche.

Essai de fonctionnement de capteur : Touchez les deux contacts du capteur avec un chiffon imbibé d'eau ou un métal conducteur et l'alarme se déclenche immédiatement.

Nous vous recommandons, pour votre sécurité, de soumettre régulièrement l'installation à un essai de fonctionnement!

7.2 Utilisation du détecteur d'eau avec l'alimentation secteur (sans pile)

La LED POWER est allumée en vert : le détecteur d'eau est raccordé à l'alimentation secteur et une tension de secteur est présente. La LED SENSOR 1-4 s'allume : dès qu'un capteur détecte un niveau d'eau en augmentation, la LED connexe s'allume en rouge. L'alarme se déclenche et le relais sans potentiel (inverseur) se commute.

En appuyant une fois sur la touche, vous désactivez l'alarme acoustique.

Message d'alarme avec fonction de mémorisation : l'alarme reste active et/ou le relais commuté jusqu'à ce que le message soit à nouveau effacé avec la touche. Message d'alarme sans fonction de mémorisation : l'alarme reste active et/ou le relais commuté jusqu'à ce que le capteur ne détecte plus d'eau.

7.3 Utilisation du détecteur d'eau par l'alimentation secteur et avec la pile en complément

La LED POWER est allumée en vert : le détecteur d'eau est raccordé à l'alimentation secteur et une tension de secteur est présente.

La LED BATTERY clignote: aucune pile présente ou capacité trop faible. Insérer une pile ou la remplacer.

La LED POWER est éteinte : panne de courant ! Le détecteur d'eau fonctionne en mode Pile.

Un essai de fonctionnement permet également de tester l'appareil en mode Pile : toutes les LED des alarmes des capteurs un à quatre doivent être allumées en rouge et une alarme sonore doit retentir.

8. GENERALITES

Elektrotechnik Schabus GmbH & Co. KG n'est en rien responsable des dommages et/ou pertes de toute sorte, comme par exemple les dommages uniques ou consécutifs résultant du fait qu'aucune alarme n'a été déclenchée par le détecteur d'eau malgré une modification du niveau d'eau.

8.1 Nettoyage et entretien

Évitez le contact avec l'humidité (projections d'eau ou eau de pluie), poussière ainsi que l'exposition de votre appareil aux rayons solaires directs. Nettoyez l'appareil uniquement avec un chiffon en lin sec qui peut être légèrement humidifié en cas de salissures prononcées. N'utilisez aucun produit de nettoyage contenant des solvants.

8.2 Déclaration de conformité

La déclaration de conformité se trouve sur notre site Internet: www.elektrotechnik-schabus.de

8.3 Garantie

Nous accordons sur votre produit électronique de la société Elektrotechnik Schabus une garantie légale contre les défauts de matériau et les vices de qualité à compter de la date d'achat. La société Elektrotechnik Schabus s'engage à réparer ou à échanger votre appareil gratuitement dans les conditions suivantes:

Dans le cadre de la garantie légale, l'appareil doit être expédié avec les documents suivants : la description du défaut, le justificatif d'achat ainsi que votre adresse et l'adresse de livraison (nom, numéro de téléphone, rue, numéro, code postal, ville, pays).

Les appareils renvoyés à la société Elektrotechnik Schabus doivent être correctement emballés ou pertes dus au transport.

- L'appareil doit être utilisé conformément à la notice d'utilisation causés par un accident, un emploi abusif, une modification ou une négligence.

- La société Elektrotechnik Schabus n'assume aucune responsabilité pour les pertes, dommages ou dépenses de toute nature qui résultent de l'utilisation des appareils ou des accessoires.

La garantie ne restreint pas vos droits légaux en qualité de consommateur.

8.4 Réexpédition

En cas de défaillance de votre appareil, nous vous proposons les possibilités de prise de contact suivantes avec la société Elektrotechnik Schabus:

Téléphone +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

8.5 Informations relatives à l'environnement (WEE no: 91394868)

L'extraction et l'utilisation de matières premières naturelles ont été nécessaires pour la fabrication du produit que vous avez acheté. Il peut, éventuellement, contenir des substances dangereuses susceptibles d'avoir un impact sur la santé et l'environnement. Afin d'empêcher la propagation de ces substances dans notre environnement et d'économiser les ressources naturelles, nous vous prions de bien vouloir utiliser les systèmes de récupération appropriés. Grâce à ces systèmes, les matières contenues dans votre produit peuvent, à l'expiration de sa durée de vie, être recyclées de manière écologique. Le symbole de corbeille à papier apposé sur le produit vous invite à utiliser ces systèmes. Si vous souhaitez obtenir de plus amples informations sur les systèmes de collecte, réutilisation et recyclage, veuillez vous adresser à l'organisme de gestion des déchets de votre ville. Vous pouvez également nous contacter afin d'obtenir de plus amples informations sur l'éco-compatibilité de nos produits.
