BEDIENUNGSANLEITUNG SHT 5002 Schabus

Elektrotechnik Elektronik

elektrotechnik SCHABUS

Gebrauchsanleitung

Wassermelder (Niveauregelung) SHT 5002 Art.-Nr.: 300749

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

1. LIEFERUMFANG

1 Steuergerät ▶
1 Gebrauchsanleitung ▶

2. SICHERHEITSHINWEISE

2.1 Allgemein

Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung • sorgfältig durch.

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

2.2 Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

- Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.

Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •

Niederspannungsnetz angeschlossen sind.

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Wassermelder SHT 5002 ist ein Gerät zur Niveauregelung (2-Punkt-Regler). Über zwei Wassersensoren oder Schwimmschalter wird ein oberes und ein untereres Niveau definiert und kann zum automatischen Befüllen oder Entleeren eines Behälters verwendet werden.

Zusätzlich bietet der Wassermelder SHT 5002 einen weiteren Sensoreingang für eine Wassermeldung mit potenzialfreien Relaiskontakt. Dadurch ist eine unabhängige Wasserstandsbestimmung zu der bestehenden Niveauregelung möglich.

Anwendungsbeispiele:

Überlaufmeldung bei Ausfall der Pumpe
Frockenlaufmeldung zum Schutz der Pumpe
Wasserstandsmeldung

4. MONTAGEANLEITUNG UND KONFIGURATION

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

4.1 Sensormontage

Der Wassersensor SHT 5006 (Art.-Nr.: 300745) reagiert auf Wasserberührung an den zwei Metallkontakten (Sensorkreis wird geschlossen). Das Sensorkabel können Sie mit einer zweiadrigen Leitung (2 x 0,5 mm²) bis zu 50 Meter verlängern.

Verwenden Sie für nichtleitende Flüssigkeiten unsere Mini-Schimmerschalter:

Mini-Schwimmerschalter aus Kunststoff (Art.-Nr. 200940)

Mini-Schwimmerschalter aus Edelstahl (Art.-Nr. 200941) ▶

4.2 Installation

Der Wassermelder SHT 5002 wird in Verteilung, Schaltschrank oder Aufputzgehäuse auf eine 35 mm Hutschiene eingebaut.

Anstelle der 230 V AC Betriebsspannung können Sie alternativ den Wassermelder SHT 5002 auch mit 12-16 V DC / 0,5 A betreiben. Verwenden Sie dazu die Klemmen 5 (+) und 6 (-).

4.3 Niveauregelung (2-Punkt-Regler)

Mit Sensor 1 bestimmen Sie das untere Niveau, mit Sensor 2 das obere Niveau. Über die Drahtbrücke B1 definieren Sie das Schaltverhalten des Relais K1.

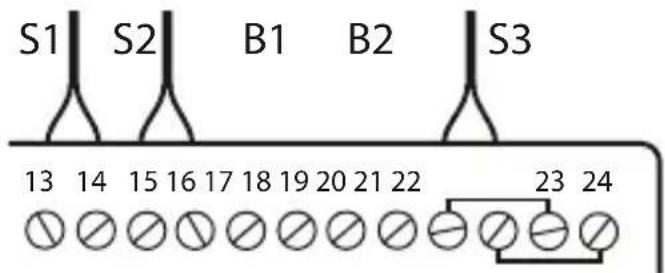

4.3.1 Behälter füllen (Abb. Seite 5) ohne Drahtbrücke B1

Wasserstand unterhalb Sensor 1: Relais K1 angezogen - Pumpe EIN

Wasserstand am Sensor 2: Relais K1 abgefallen - Pumpe AUS

S1 S2 B1 B2 S3 13 14 15 16 17 18 19 20 21 22 23 24

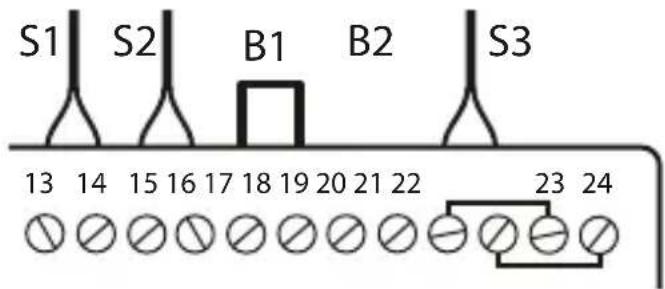

4.3.2 Behälter leeren (Abb. Seite 6) mit Drahtbrücke B1

Wasserstand unterhalb Sensor 1: Relais K1 abgefallen - Pumpe AUS

Wasserstand am Sensor 2: Relais K1 angezogen - Pumpe EIN

S1 S2 B1 B2 S3 13 14 15 16 17 18 19 20 21 22 23 24

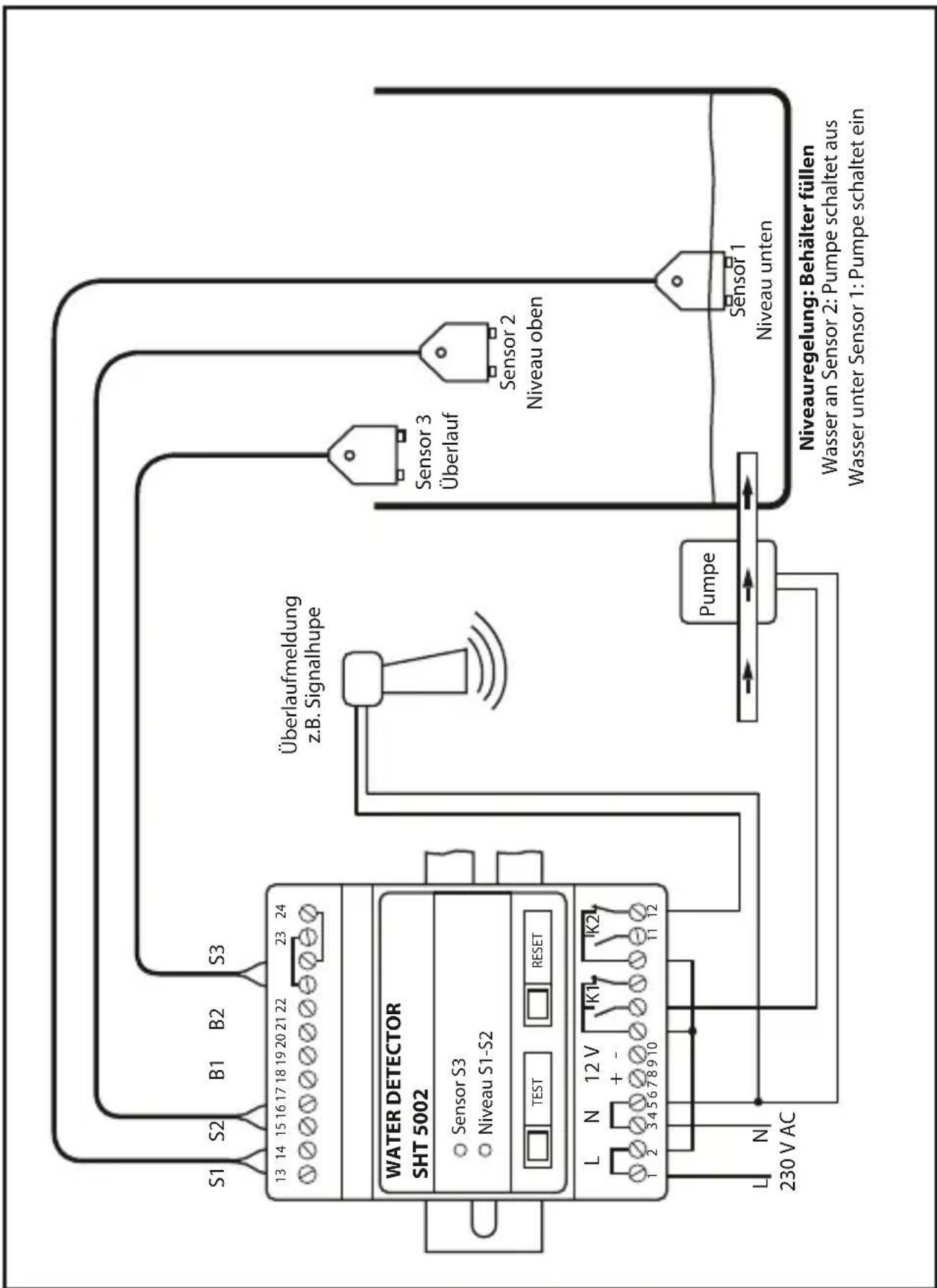

Anschlussbeispiel 1: Behälter füllen


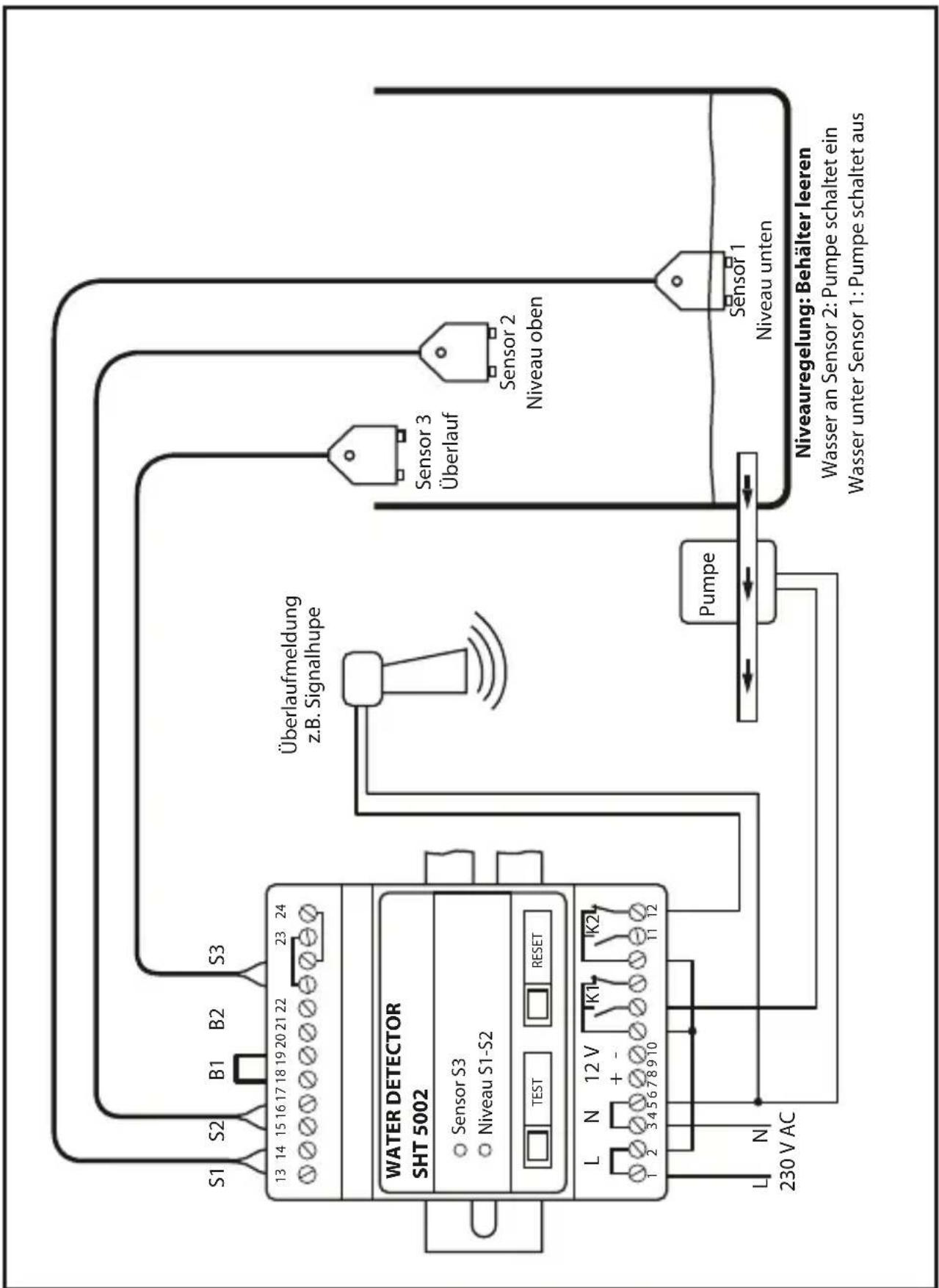

Anschlussbeispiel 2: Behälter leeren

4.4 Sensormeldung S3

Mit dem Sensor 3 bestimmen Sie unabhängig von der Niveauregelung eine Wasserstandshöhe, um z.B folgende Meldungen zu erhalten:

▶ Überlaufmeldung bei Ausfall der Pumpe (Sensor 3 wird über Sensor 2 montiert)
▶ Trockenlaufmeldung zum Schutz der Pumpe (Sensor 3 wird unter Sensor 1 montiert) Wasserstandsmeldung (Sensor 3 wird zwischen Sensor 1 und 2 montiert) ▶

4.4.1 Schaltverhalten Relais K2

Wasserstand unter Sensor 3 - Relais K2 angezogen

Wasser am Sensor 3 - Relais K2 abgefallen

4.4.2 Konfiguration Sensormeldung S3

Zum Sensoreingang S3 können Sie zwei unterschiedliche Ausgangsmeldungen definieren:

▶ Sensormeldung S3 mit Speicherfunktion: Die Meldung bleibt so lange bestehen bzw. das Relais K2 geschalten, bis die Meldung durch Tastendruck wieder gelöscht wird.
▶ Sensormeldung S3 ohne Speicherfunktion: Die Meldung bleibt so lange bestehen bzw. das Relais K2 geschalten, bis der Sensor kein Wasser mehr meldet.

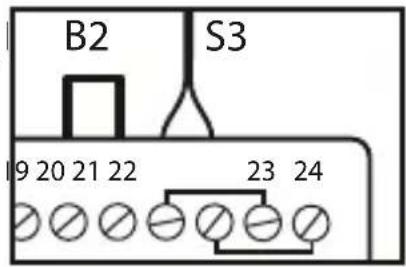

Speicherfunktion EIN mit Drahtbrücke B2

Die LED und Relais K2 müssen quittiert werden, sobald das Wasser den Sensor 3 nicht mehr berührt.

B2 S3 19 20 21 22 23 24

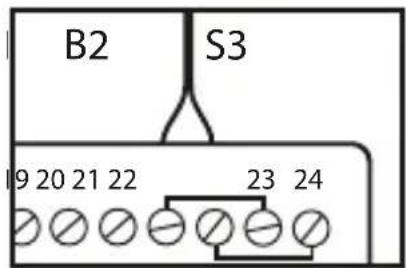

Speicherfunktion AUS ohne Drahtbrücke B2

Die LED erlischt und Relais K2 zieht wieder an, sobald das Wasser den Sensor 3 nicht mehr berührt.

B2 S3 19 20 21 22 23 24

4.4.3 Quittierung Relais K2

Das Relais K2 kann während der Sensormeldung S3 separat mit der Taste quittiert werden. Dabei leuchtet die LED solange rot, bis das Wasser den Sensor 3 nicht mehr berührt.

5. BETRIEB

5.1 Funktionsanzeige

LED blinkt rot: Wasser an Sensor 3 - Relais K2 ist abgefallen LED leuchtet rot: Wasser an Sensor 3 - Relais K2 ist angezogen (Quittierung)

LED leuchtet grün: Relais K1 abgefallen LED blinkt grün: Relais K1 angezogen

5.2 Funktionstest

5.2.1 Funktionstest Sensormeldung S3

Durch drücken der Taste simulieren Sie am Eingang S3 eine Wassermeldung.

5.2.2 Funktionstest Niveauregelung

Berühren Sie nacheinander die Sensorkontakte mit einem in Wasser getränktes Tuch oder elektrisch leitfähiges Metall, um eine Wasserstandsänderung zu simulieren.

Zu Ihrer Sicherheit empfehlen wir regelmäßig die Anlage auf Ihre Funktion zu überprüfen!

6. TECHNISCHE DATEN

Betriebsspannung: 230 V AC (+/-10 %) / 50-60 Hz 12-16 V DC / 0,5 A

Leistungsaufnahme: ca. 3 W

Sensoranschlüsse: 2x Niveauregelung / 2x Überlauf

Sensorspannung: 2,5 V AC

Sensorschaltpunkt: RS<80 KOhm

Kabellänge Sensor: bis zu 50 m möglich

Relais K1 für Niveau S1-S2: max. 5 A / 230 V (1 Wechsler potenzialfrei)

Relais K2 für Sensor S3: max. 5 A / 230 V (1 Wechsler potenzialfrei)

Funktionsbereich: 0 °C / +40 °C

Schutzart: IP 20

Außenmaße (HxBxT) : 57x72x90 mm

7. ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den Wassermelder gegeben wird.

7.1 Reinigen und Pflegen

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

7.2 Konformitätserklärung

Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter u. g. Adresse eingesehen werden.

Elektrotechnik Schabus GmbH & Co. KG

Baierbacher Straße 150

D-83071 Stephanskirchen

Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten.

7.3 Gewährleistung

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
  • Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

7.4 Rücksendung

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

7.5 Umweltinformationen

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und

Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
