GXB3 - Gasdetector Schabus - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis GXB3 Schabus in PDF-formaat.
| Type product | Gasdetector |
| Merk | Schabus |
| Model | GXB3 |
| Spanning | 230 V AC (+/-10%) / 50-60 Hz |
| Opgenomen vermogen (stand-by) | Ongeveer 1,5 W |
| Uitschakelvermogen | 2300 W / 10 A |
| Werktemperatuurbereik | -15°C tot +40°C |
| Beschermingsgraad | IP 20 |
| Geluidsdruk (alarm) | 60 dB op 10 cm |
| Kabellengte | 2,5 m |
| Afmetingen (H x B x D) | 121 x 57 x 38 mm |
| Gedetecteerde gastypes | Stadsgas, aardgas (methaan), vloeibaar gas (propaan/butaan) |
| Drempelwaarden | Methaan: 2500 ppm; Propaan/Butaan: 1000 ppm; Ethanol: 2500 ppm |
| Alarmindicatie | Geluidssirene + knipperende rode LED |
| Uitschakelfunctie | Stoppen van het aangesloten gasapparaat |
| Ingebruikname | Aansluiten op 230V-stopcontact; stabilisatietijd 3-5 min |
| Functionele test | Gebruik butaangas van een aansteker (zonder vlam); maandelijkse test aanbevolen |
| Reiniging en onderhoud | Droge doek, vermijd oplosmiddelen en vocht |
| Garantie | Wettelijke garantie tegen materiaal- en kwaliteitsfouten |
| Installatie | Door een gekwalificeerde technicus; houd rekening met de positie van de sensor afhankelijk van het gas |
Veelgestelde vragen - GXB3 Schabus
Gebruikersvragen over GXB3 Schabus
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Gasdetector in PDF-formaat gratis! Vind uw handleiding GXB3 - Schabus en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GXB3 van het merk Schabus.
GEBRUIKSAANWIJZING GXB3 Schabus
Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen!
1 gebruiksaanwijzing•
Montagemateriaal (schroef, 5 mm plug)•
VEILIGHEIDSAANWIJZINGEN
Algemeen
- Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.
De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren.
Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.
Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen.
Omgevingsfactoren
De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.
Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals • winkels, overdekte markten etc.
Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.
Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.
REGLEMENTAIR VOORGESCHREVEN GEBRUIK
Het GAS ALARM GX-B3 met externe sensor is een gasmelder voor stads-, aard- en vloeibaar gas en waarschuwt reeds bij een gasconcentratie, die ver onder de levensbedreigende waarde ligt. Dit monitoringsysteem is daarom in overeenstemming met het gebruiksdoeleinde zeer gevoelig ingesteld (zie tabel TECHNISCHE GEGEVENS). Het waarschuwingssignaal volgt akoestisch/optisch en gelijktijdig wordt het aangesloten gasapparaat uitgeschakeld. Het apparaat is geschikt voor het normale gebruik in het huishouden en mag niet in explosiegevaarlijke ruimten gebruikt worden.
Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toege-staan.
TECHNISCHE GEGEVENS
Bedrijfsspanning: 230 (+/-10%) V AC / 50-60 Hz
Vermogensopname: ca. 1,5 W (stand-by)
Schakelvermogen: 2300 W / 10 A
Temperatuurbereik: -15^ / +40^
Geluidsdruk zoemer: 60 dB (10 cm afstand)
Kabellengte: 2,5 m
Kabel ∅: 3,6 mm
Buitenmaten (HxBxD): 121x57x38 mm
| Gegevensdiagram Sensor | ||
| Gastype | Inwerkingstelling conform diagram | Minimumconcentratie |
| CO geen inwerkingstelling geen inwerkingstelling | ||
| Methaan | 2500ppm (0,25%) | <0,5% |
| Propaan (isobutaan) | 1000ppm (0,1%) | <0,2% |
| Ethanol (aceton) | 2500ppm (0,25%) | <0,5% |
MONTAGEHANDLEIDING
Het GAS ALARM GX-B3 en de sensor mogen uitsluitend in droge binnenruimten geïnstalleerd en moeten afhankelijk van het gastype correct geplaatst worden opdat een foutloze werking van het waarschuwingsapparaat gewaarborgd is.
Let onvoorwaardelijk op de voorgeschreven positie van het sensor! Gelieve omwille van uw eigen veiligheid bij uw energiebedrijf over het passende gastype en de eigenschappen daarvan te informeren!

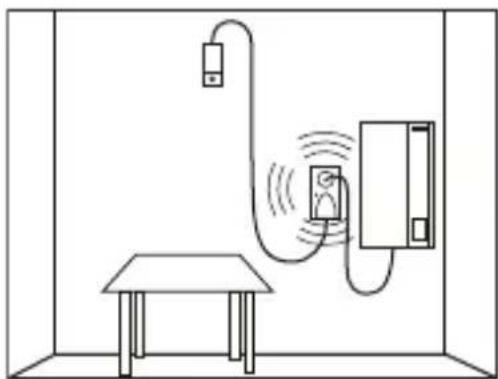

Plaatsing van de sensor bij stads- en aardgas (methaan CH4):
Monteer de externe sensor op een hoogte van 15-30 cm onder het plafond, maar niet op een grotere afstand dan 4 m van het gasapparaat. Let op: de sensor moet boven de hoogste deur- en raamopening van de kamer aangebracht worden.
Stads- en aardgas (methaan) zijn lichter dan lucht en komen daardoor altijd naar boven.

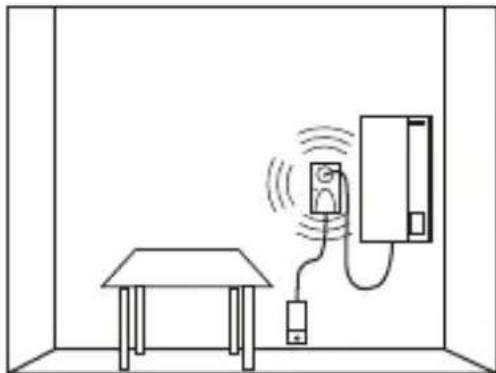

Plaatsing van de sensor bij vloeibaar gas (propaan C3H8 / butaan C4H10):
Monteer de externe sensor op een hoogte van 15-30 cm boven de vloer, maar niet op een grotere afstand dan 4 m van het gasapparaat. Vrijkomend vloeibaar gas is zwaarder dan lucht en zakt tot op de grond. Het breidt zich daar uit, net zoals water, echter gasvormig en zoekt steeds het laagste punt.
Het waarschuwingsapparaat mag op volgende locaties niet bediend worden:
Plaatsen, die bij gaslekkage de inwerkingstelling van het alarm zouden kunnen • verhinderen (bijvoorbeeld achter gordijnen of in kasten)
Direct boven fornuis c.q. verbrandingsplaats of boven een wastafel•
Naast een deur, ramen, ventilatieruimte, ventilator, airconditioninginstallatie, enz.
In gebieden, waar stof of vuil de sensor buiten werking kan stellen•
In explosiegevaarlijke ruimten•
INBEDRIJFSTELLING
Het GAS ALARM GX-B3 wordt gewoon in een stopcontact 230V/50Hz gestoken. Het LED-display (Function) is in het geel verlicht. De sensor van het monitoringsysteem heeft daarbij een opwarmingstijd van 3-5 minuten nodig voordat het in staat is om goed te functioneren. Vervolgens is de LED (Function) in het groen verlicht en is het GAS ALARM GX-B3 gebruiksklaar.
OPGELET: omwille van uiteenlopende transportomstandigheden (lange opslag / vochtigheid) kan er onmiddellijk na de opwarmingstijd een alarm geactiveerd worden (LED knippert in het rood). Verbreek het apparaat even van het stroomnet en start de opwarmingstijd opnieuw. Deze procedure moet eventueel maximaal drie keer herhaald worden.
ALARM
Bij het vrijkomen van gas slaat het systeem bij een overschrijding van de gevoeligheidsd- rempel onmiddellijk alarm. De elektronische sirene weerklinkt en de LED (Function) flitst in het rood aan.
GEDRAG BIJ ALARM (of wanneer u gas ruikt)
Het waarschuwingsapparaat niet uitzetten•
Neem geen bijkomende elektrische apparaten in gebruik•
Steek geen open licht aan c.q. blus open vuur•
Open onmiddellijk ramen en deuren en verlucht de kamer c.q. het huis grondig•
Onderbreek de hoofdgastoevoer en zorg ervoor dat de oorzaak van de gaslekkage • verholpen wordt
Contacteer bij aanhoudend/herhaaldelijk alarm uw in energievoorziening •
gespecialiseerde vakman c.q. de brandweer
VALS ALARM
De gevoelige sensor van het systeem reageert ook op andere gasvormige media. Het gebruik van aërosolen (drijfgas in sprays voor haar, ontsmetting, alcohol, enz.) maar ook sterke tabakswalm (rokend kaartgezelschap) kan tot een vals alarm leiden.
TEST VAN DE WERKING
Een eenvoudige test van de werking van het waarschuwingsapparaat is met butaangas uit een aansteker mogelijk. Een korte gasimpuls, zonder de aansteker aan te steken, stelt een alarm in werking en de LED (Function) knippert in het rood.
Omwille van uw veiligheid raden wij aan, deze test maandelijks door te voeren! Reinig regelmatig de sensor doordat u door te blazen het stof van de sensor verwijdert.
REINIGING EN VERZORGING
Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat.
Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.
CONFORMITEITSVERKLARING
De conformiteitsverklaring is te vinden op onze Internetshop:
www.shop.elektrotechnik-schabus.de
GARANTIE
Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:
In geval van wettelijke garantie moet het apparaat met de volgende documenten • ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).
Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.
Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. • Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.
Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of • kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor
De garantie laat uw wettelijke rechten als consument onverlet•
RETOURZENDING
Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:
Telefoon +49 (0) 80 36 / 67 49 79 - 0
Fax +49 (0) 80 36 / 67 49 79 - 79
E-mail info@elektrotechnik-schabus.de
MILIEU-INFORMATIE
Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondstoffen te winnen en te gebruiken. Het evt. ook stoffen bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze stoffen in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na afloop van de levensduur ervan op milieuvriendelijke wijze gerecycled en
hergebruikt worden. (WEEE-NR.: 91394868)
Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen.
Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente. U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten.
