GXB3 - Rilevatore di gas Schabus - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GXB3 Schabus in formato PDF.
| Tipo di prodotto | Rivelatore di gas |
| Marca | Schabus |
| Modello | GXB3 |
| Tensione di servizio | 230 V CA (+/-10%) / 50-60 Hz |
| Potenza assorbita (standby) | Circa 1,5 W |
| Potenza di interruzione | 2300 W / 10 A |
| Intervallo di funzionamento | -15°C a +40°C |
| Tipo di protezione | IP 20 |
| Pressione acustica (allarme) | 60 dB a 10 cm |
| Lunghezza del cavo | 2,5 m |
| Dimensioni (A x L x P) | 121 x 57 x 38 mm |
| Tipi di gas rilevati | Gas di città, gas naturale (metano), gas liquefatti (propano/butano) |
| Soglie di attivazione | Metano: 2500 ppm; Propano/Butano: 1000 ppm; Etanolo: 2500 ppm |
| Indicazione di allarme | Sirena acustica + LED rosso lampeggiante |
| Funzione di interruzione | Arresto dell'apparecchio a gas collegato |
| Messa in servizio | Collegare a presa 230V; tempo di stabilizzazione 3-5 min |
| Test funzionale | Utilizzare gas butano da un accendino (senza fiamma); test mensile raccomandato |
| Pulizia e manutenzione | Panno asciutto, evitare solventi e umidità |
| Garanzia | Garanzia legale contro difetti di materiale e vizi di qualità |
| Installazione | Da un tecnico qualificato; rispettare la posizione del sensore secondo il gas |
Domande frequenti - GXB3 Schabus
Domande degli utenti su GXB3 Schabus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di gas in formato PDF gratuitamente! Trova il tuo manuale GXB3 - Schabus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GXB3 del marchio Schabus.
MANUALE UTENTE GXB3 Schabus
Istruzioni per l'uso
GAS ALARM GX-B3 - Cod. art. 300222 Gas di città, naturale e liquido
Per assicurare un funzionamento sempre ottimale e affidabile del prodotto e per garantire la Sua sicurezza personale, La preghiamo di leggere attentamente le presenti istruzioni per l'uso prima del montaggio e della prima messa in esercizio e di attenersi soprattutto alle avvertenze di sicurezza. Le istruzioni per l'uso costituiscono parte integrante del prodotto. Le conservi per una successiva consultazione.
COMPOSIZIONE DELLA FORNITURA
1 dispositivo di allarme gas: GAS ALARM GX-B3•
1 manuale per l'uso•
Materiale per il montaggio (vite, tassello da 5 mm)•
AVVERTENZE DI SICUREZZA
Informazioni generali
Prima di montare o mettere in esercizio l'apparecchio, si consiglia di leggere attentamente • le istruzioni per l'uso.
Il montaggio deve essere eseguito da personale esperto e qualificato.
- Il materiale di imballo non va usato come gioco. Tenerlo lontano dalla portata dei bambini.
Non aprire l'apparecchio, non contiene parti su cui Lei possa effettuare una • manutenzione.
Condizioni ambientali di esercizio
Le norme pertinenti ai fini della valutazione del prodotto stabiliscono valori limite per l'uso in ambiente domestico, commerciale e industriale nonché in piccole aziende, dalle quali è previsto l'utilizzo del prodotto nei seguenti luoghi di installazione:
- edifici abitativi/unità abitative come case, appartamenti, camere, ecc. oppure superfici commerciali come negozi, supermercati ecc.
locali in piccole aziende, come officine, centri di assistenza, ecc. - tutti i luoghi di installazione sono caratterizzati dal fatto di essere allacciati alla rete pubblica di bassa tensione.
UTILIZZO APPROPRIATO
Il GAS ALARM GX-B3 con sensore esterno è un rilevatore di gas di città, naturale e fluido liquido; esso emette un segnale acustico quando la concentrazione di gas rilevata è ben inferiore al valore pericoloso. Dato il suo utilizzo, la sensibilità di questo sistema di controllo è molto elevata (vedi tabella DATI TECNICI). Il segnale di allarme è sia acustico che visivo e al contempo viene spento l'apparecchio a gas collegato. Il dispositivo è indicato per il normale uso domestico e non deve essere utilizzato in ambienti a rischio di esplosione.
Come già affermato, non è ammesso qualsiasi altro utilizzo del dispositivo che non sia quello appropriato.
DATI TECNICI
Tensione di esercizio: 230 (+/-10%) V AC / 50-60 Hz
Potenza assorbita: ca. 1,5 W (standby)
Potenza di interruzione: 2300 W / 10 A
Campo di utilizzo: -15^ / +40^
Classe di protezione: IP 20
Pressione acustica buzzer: 60 dB (distanza di 10 cm)
Lunghezza del cavo: 2,5 m
Cavo ∅: 3,6 mm
Rilevatore d'acqua (HxLxP): 121x57x38 mm
| Diagramma dei dati sensore | ||
| Tipo di gas | Attivazione secondo diagramma | Concentrazione minima |
| CO nessuna attivazione nessuna attivazione | ||
| Metano 2500ppm (0,25%) | <0,5% | |
| Propano (isobutano) | 1000ppm (0,1%) | <0,2% |
| Etanolo (acetone) | 2500ppm (0,25%) | <0,5% |
ISTRUZIONI PER IL MONTAGGIO
Il GAS ALARM GX-B3 e il sensore vanno installati solo in ambienti interni asciutti e posizionati correttamente a secondo del tipo di gas, al fine di garantire il perfetto funzionamento del dispositivo di allarme gas.
Attenersi assolutamente alla posizione prescritta del sensore! Per la propria sicurezza, informarsi presso l'ente del gas sul tipo di gas e sulle relative caratteristiche!

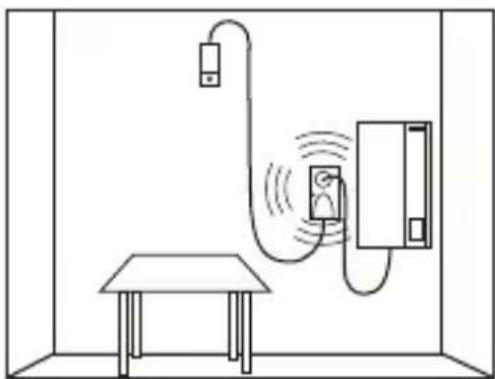

Collocazione del sensore in caso di gas di città e naturale (metano CH4):
Installare il sensore esterno a 15-30 cm dal soffitto, in ogni caso non più di 4 m dall'apparecchio a gas. Da tenere presente: Il sensore deve essere posizionato sopra il vano superiore della porta o della finestra del locale.
I gas di città e naturale (metano) sono più leggeri dell'aria e pertanto si dirigono sempre verso l'alto.

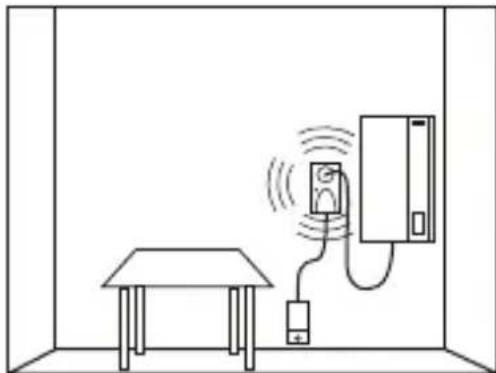

Collocazione del sensore in caso di gas liquido (propano C3H8 / butano C4H10):
Installare il sensore esterno ad un'altezza di 15-30 cm dal pavimento, in ogni caso non più di 4 m dall'apparecchio a gas. Il gas liquido di fuga è più pesante dell'aria e pertanto si dirige verso il pavimento. Qui, esso di propaga come l'acqua, proprio come allo stato gassoso, cercando sempre il punto più basso.
Il sensore non deve essere installato nelle seguenti ubicazioni:
Laddove può risultare impedita l'attivazione dell'allarme in caso di fuga di gas (ad es. • dietro tende/tendaggi o dentro armadi)
Direttamente sopra fornelli o fonti di combustione o sopra un lavandino•
Accanto ad una porta, finestre, impianto di ventilazione, ventilatore, climatizzatore, ecc.
Locali in cui la polvere o lo sporco possono disabilitare il sensore•
In ambienti a rischio di esplosione•
MESSA IN FUNZIONE
Il GAS ALARM GX-B3 va inserito semplicemente in una presa di corrente di 230 V/50 Hz. Il LED di segnalazione (Function) si accende di luce gialla. Il sensore del sistema di controllo richiede un tempo di riscaldamento di 3-5 minuti per poter funzionare. Quindi il LED (Function) si accende di luce verde: il GAS ALARM GX-B3 è operativo.
ATTENZIONE: date le differenti condizioni di trasporto (lunga durata di magazzinaggio / umidità) può accadere che al termine del periodo di riscaldamento scatti un allarme (il LED lampeggia di luce rossa). Scollegare brevemente il dispositivo dalla rete elettrica e avviare di nuovo il tempo di riscaldamento. Questa procedura va ripetuta eventualmente fino a 3 volte.
ALLARME
In caso di fuga di gas, il sistema emette un allarme al superamento della soglia di sensibilità. La sirena elettronica suona e il LED (Function) si accende di luce rossa.
COME COMPORTARSI IN CASO DI ALLARME (o quando si avverte odore di gas)
Non scollegare il dispositivo di allarme gas•
Non mettere in funzione altri dispositivi elettrici•
Non accendere fiamme e spegnere i fuochi accesi•
Aprire subito porte e finestre e far ventilare a fondo il locale o la casa•
Interrompere l'alimentazione centrale di gas ed eliminare la causa della fuga di gas•
In caso di allarme persistente/ripetitivo, contattare l'esperto dell'ente di erogazione o i • vigili del fuoco.
FALSO ALLARME
Il sensore sensibile del sistema reagisce anche con altre sostanze gassose. L'utilizzo di aerosol (gas propellente nelle bombolette spray per capelli, disinfezione, alcool, ecc.), così come il fumo denso di tabacco (in un circolo per il gioco delle carte dove è ammesso fumare) possono comportare un falso allarme.
TEST DI FUNZIONAMENTO
Un semplice test di funzionamento del dispositivo di allarme gas è possibile con il gas di butano di un accendino. Azionando brevemente l'accendino, senza accenderlo, il gas che fuoriesce fa scattare un allarme e il LED (Function) lampeggia di luce rossa.
Per la vostra sicurezza si consiglia di effettuare questo test una volta al mese! Pulire il sensore ad intervalli regolari; a tal fine, togliere la polvere dal sensore soffiandola via.
PULIZIA E CURA
Evitare gli effetti dell'umidità (spruzzi d'acqua o acqua piovana), della polvere nonché dell'esposizione diretta al sole sull'apparecchio
Pulire l'apparecchio soltanto con un panno di lino pulito, che va inumidito leggermente in presenza di sporco resistente. Non utilizzare detergenti contenenti solventi.
DICHIARAZIONE DI CONFORMITÀ
La dichiarazione di conformità è reperibile sul nostro shop online al sito:
www.shop.elektrotechnik-schabus.de
GARANZIA
I prodotti elettronici di Elektrotechnik Schabus sono coperti da una garanzia di legge per difetti di conformità e carenze di qualità operante dalla data dell'acquisto. Elektrotechnik Schabus ripara o sostituisce gratuitamente l'apparecchio alle seguenti condizioni:
- la garanzia di legge richiede che l'apparecchio venga spedito assieme ai documenti seguenti: descrizione del difetto, ricevuta d'acquisto nonché indirizzo di residenza e di consegna del proprietario (nome, numero di telefono, via, numero civico, codice di avviamento postale, città e Paese);
gli apparecchi che vengono restituiti a Elektrotechnik Schabus devono essere imballati in modo adeguato. Elektrotechnik Schabus non risponde di danni o perdite causate durante il trasporto; - l'apparecchio deve essere stato utilizzato in conformità alle istruzioni per l'uso. Elektrotechnik Schabus non risponde di danni causati da incidente, abuso, modifiche non consentite o trascuratezza;
Elektrotechnik Schabus non risponde per perdita, danni o costi di qualsiasi tipo derivanti • dall'utilizzo delle apparecchiature o degli accessori;
la garanzia non incide sui diritti concessi al consumatore per legge.
RESTITUZIONE
Qualora l'apparecchio dovesse essere difettoso, Le offriamo la possibilità di contattare Elektrotechnik Schabus per:
Telefono +49 (0) 80 36 / 67 49 79 - 0
INFORMAZIONI AMBIENTALI
Il prodotto da Lei acquistato è stato realizzato con materie prime naturali. Esso può tuttavia contenere sostanze pericolose per la salute e per l'ambiente. Per evitare di diffondere queste sostanze nell'ambiente circostante e per non inquinare le risorse naturali, La preghiamo di usare i sistemi di raccolta corrispondenti, grazie ai quali si possono recuperare in modo ecologico i materiali del Suo prodotto al termine della vita utile. (WEEE: 91394868)
Il simbolo del contenitore di spazzatura barrato sul prodotto Le ricorda l'utilizzo di questi sistemi.
Per maggiori informazioni sulla raccolta, il recupero e i sistemi di riciclo, La preghiamo di rivolgersi al centro di consulenza sui rifiuti della Sua città. Può rivolgersi anche a noi per ricevere ulteriori informazioni sulla compatibilità ambientale dei nostri prodotti.
