GXB3 - Détecteur de gaz Schabus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de gaz
Marque	Schabus
Modèle	GXB3
Tension de service	230 V AC (+/-10%) / 50-60 Hz
Puissance absorbée (veille)	Environ 1,5 W
Puissance de coupure	2300 W / 10 A
Plage de fonctionnement	-15°C à +40°C
Type de protection	IP 20
Pression acoustique (alarme)	60 dB à 10 cm
Longueur de câble	2,5 m
Dimensions (H x l x P)	121 x 57 x 38 mm
Types de gaz détectés	Gaz de ville, gaz naturel (méthane), gaz liquéfiés (propane/butane)
Seuils de déclenchement	Méthane : 2500 ppm ; Propane/Butane : 1000 ppm ; Éthanol : 2500 ppm
Indication d'alarme	Sirène sonore + LED rouge clignotante
Fonction de coupure	Arrêt de l'équipement à gaz raccordé
Mise en service	Brancher sur prise 230V ; temps de stabilisation 3-5 min
Test fonctionnel	Utiliser du gaz butane d'un briquet (sans flamme) ; test mensuel recommandé
Nettoyage et entretien	Chiffon sec, éviter solvants et humidité
Garantie	Garantie légale contre défauts de matériau et vices de qualité
Installation	Par un technicien qualifié ; respecter la position du capteur selon le gaz

FOIRE AUX QUESTIONS - GXB3 Schabus

Où installer le capteur pour le gaz de ville ou le gaz naturelle (méthane) ?

Placez le capteur à 15-30 cm sous le plafond, pas à plus de 4 m de l'appareil à gaz et au-dessus de la porte ou fenêtre la plus haute, car ces gaz sont plus légers que l'air.

Où installer le capteur pour les gaz liquéfiés (propane/butane) ?

Placez le capteur à 15-30 cm au-dessus du sol, pas à plus de 4 m de l'appareil à gaz, car ces gaz sont plus lourds que l'air et s'accumulent au sol.

Que faire en cas d'alarme ou d'odeur de gaz ?

Ne débranchez pas l'appareil, n'allumez aucun appareil électrique, éteignez toute flamme, ouvrez portes et fenêtres, coupez l'arrivée de gaz, et contactez le fournisseur ou les pompiers si l'alarme persiste.

Pourquoi l'appareil déclenche-t-il une fausse alarme ?

Des aérosols (laque, désinfectant), alcools, ou fumée de tabac épaisse peuvent déclencher l'alarme. Évitez ces sources à proximité.

Comment tester le détecteur de gaz ?

Utilisez un briquet au butane : dégagez un peu de gaz sans l'enflammer près du capteur. L'alarme doit se déclencher (LED rouge clignotante). Effectuez ce test une fois par mois.

Comment nettoyer le détecteur ?

Nettoyez-le avec un chiffon sec ou légèrement humide. N'utilisez jamais de produits contenant des solvants. Évitez l'humidité, la poussière et le soleil direct.

Quelle est l'alimentation électrique requise ?

L'appareil fonctionne sur une prise 230 V AC (+/-10%) / 50-60 Hz. La puissance absorbée en veille est d'environ 1,5 W.

Quels gaz le Schabus GXB3 détecte-t-il ?

Il détecte le gaz de ville, le gaz naturel (méthane) et les gaz liquéfiés (propane/butane). Les seuils sont : méthane 2500 ppm, propane/butane 1000 ppm.

Y a-t-il une garantie sur cet appareil ?

Oui, une garantie légale contre les défauts de matériau et vices de qualité. Pour l'invoquer, envoyez l'appareil avec la description du défaut, le justificatif d'achat et vos coordonnées.

Puis-je installer moi-même le détecteur de gaz ?

L'installation doit être effectuée par un technicien qualifié pour garantir un positionnement correct du capteur selon le type de gaz et assurer votre sécurité.

MODE D'EMPLOI GXB3 Schabus

Notice d'utilisation

GAS ALARM GX-B3 - N° art. 300222 Gaz de ville, gaz naturel et gaz liquéfiés

GAS ALARM GX-B3 - Art.-nr. 300222 Stads-, aard- et vloeibaar gas

Afin de garantir un fonctionnement et une performance toujours optimaux du produit ainsi que votre sécurité personnelle, nous voulons vous demander une faveur : lisez attentivement la présente notice d'utilisation avant de procéder à l'installation et à la première mise en service et respectez, avant tout, les consignes de sécurité ! La notice d'utilisation fait partie intégrante de ce produit. Veuillez la conserver afin de pouvoir la consulter ultérieurement !

Livraison

1 appareil d'alerte: GAS ALARM GX-B3•

1 notice d'utilisation

Outils pour le montage (vis, chevilles de 5mm)•

Généralités

- Veuillez lire attentivement la notice d'utilisation avant d'installer et de mettre l'appareil en marche.

L'installation doit être effectuée par un technicien qualifié.

L'emballage n'est pas un jouet. Ne le laissez pas à portée des enfants.

- N'ouvrez pas l'appareil, il ne contient aucune pièce nécessitant un entretien de votre part.

Conditions environnementales

Les normes utilisées pour évaluer ce produit établissent des valeurs limites pour l'emploi dans des zones d'habitation, commerciales et artisanales ainsi que dans les petites entreprises, au titre desquelles l'utilisation du produit est prévue pour cet environnement d'exploitation :

Bâtiments/surfaces à usage d'habitation, tels que maisons, appartements, chambres, etc., surfaces de vente, telles que magasins, supermarchés, etc.

Locaux de petites entreprises, tels qu'ateliers, centres de prestations de service, etc.

Tous lieux d'utilisation se caractérisent par le fait qu'ils sont raccordés au réseau basse tension public.

Le GAS ALARM GX-B3 avec un capteur externe est un détecteur de gaz de ville, de gaz naturel et de gaz liquéfiés. Il déclenche l'alarme à une concentration de gaz bien en dessous du seuil mortel. Cet appareil est très sensible conformément à sa destination (cf. le tableau SPECIFICATIONS TECHNIQUES). La signalisation d'alarme se fait par voie sonore et lumineuse. En même temps l'équipement à gaz raccordé est mis à l'arrêt. Cet appareil est tout indiqué pour un usage domestique.

Ne pas l'installer dans une zone explosive. L'appareil n'est pas homologué pour une utilisation autre que celle mentionnée.

Specifications techniques

Tension de service: 230 (+/-10%) V AC / 50-60 Hz

Puissance absorbée: env. 1,5 W (en veille)

Puissance de coupure: 2300 W / 10 A

Plage de fonctionnement: -15°C / +40°C

Type de protection : IP 20

Pression acoustique ronfleur: 60 dB (distance 10 cm)

Câble ∅: 3,5 mm

Dimension extérieure (hxlxp): 121x57x38 mm

Diagramme données capteur
Type de gaz	Déclenchement selon diagramme	Concentration minima
CO pas de déclenchement pas de déclenchement
Méthane 2500ppm (0,25%)	<0,5%
Propane (isobutane)	1000ppm (0,1%)	<0,2%
Éthanol (acétone) 2500ppm (0,25%)		<0,5%

Instructions d'installation

Le GAS ALARM GX-B3 et le capteur doit toujours être installé dans un local sec et monté d'une certaine manière selon le type de gaz à détecter. Un fonctionnement correct du dispositif d'alerte est ainsi assuré.

Respecter impérativement la position prescrite pour le capteur! Informez-vous chez votre fournisseur pour votre propre sécurité sur les différents gaz et leurs propriétés!

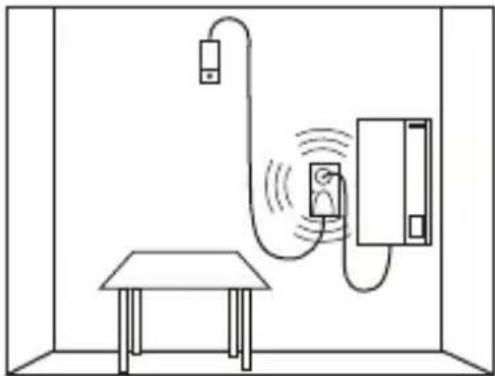

Placement du capteur pour le gaz de ville, gaz naturel (méthane CH4):

Monter le capteur externe à 15-30 cm en dessous du plafond du local et pas plus loin que 4 m de l'appareil à gaz. À noter : le capteur doit être monté au-dessus de la porte ou de la fenêtre la plus haute.

Le gaz de ville et le gaz naturel (méthane) sont plus légers que l'air et diffusent donc toujours vers le haut.

Placement du capteur pour les gaz liquéfiés (propane C3H8 / butane C4H10):

Monter le capteur externe à 15-30 cm au-dessus du sol et pas plus loin que 4 m de l'appareil à gaz. Ce type de gaz est plus lourd que l'air et s'accumule au sol. Il se répand comme de l'eau, si ce n'est que c'est un fluide gazeux, et diffuse vers les points les plus bas.

Ne pas utiliser le capteur dans les situations suivantes:

dans les endroits pouvant inhiber ou perturber le déclenchement de l'alarme (derrière des rideaux, une armoire, etc.)

directement au-dessus du foyer ou de la zone de combustion ou au-dessus d'un évier • à proximité d'une porte, de fenêtres, d'une aération, d'un ventilateur, d'une climatisation, • etc.

dans des endroits exposés à la poussière ou aux saletés pouvant mettre hors service • la sonde

dans les zones explosibles•

Mise en service

Il suffit de brancher le GAS ALARM GX-B3 dans une prise 230V/50Hz. La LED de signalisation (Function) jaune s'allume. Il faut 3-5 minutes au capteur du dispositif pour se mettre en régime et être opérationnel. Puis la LED (Function) verte s'allume, l'appareil GX-B3 est opérationnel.

ATTENTION: du fait des conditions de transport (entreposage de longue durée / humidité, etc.) un état d'alarme peut se déclencher immédiatement après la phase de mise en régime (clignotement de la LED rouge). Débrancher momentanément l'appareil, remettre sous tension et attendre que le capteur soit prêt. Répéter ces opérations jusqu'à trois fois si nécessaire.

ALARME

En cas de fuite de gaz, le système déclenche immédiatement une alarme en cas de dépassement du seuil de détection. La sirène électronique retentit et la LED (Function) rouge clignote.

Conduite en cas d'alarme (ou si une odeur de gaz est perceptible)

Ne pas débrancher l'appareil de signalisation d'alarme.

Ne pas mettre en marche d'autres appareillages électriques.

Eteignez toute flamme ou feu éventuel•

Ouvrir immédiatement les portes et les fenêtres et aérer à fond le local, la maison.

Couper l'arrivée principale de gaz et éliminer le problème à l'origine de la fuite.

Si l'état d'alarme persiste ou est récurrent, contacter les services du fournisseur ou les • pompiers

FAUSSE ALARME

Le capteur du dispositif détecte également d'autres fluides gazeux. Ainsi les aérosols (gaz propulseur de flacons pulvérisateurs pour traitement des cheveux, désinfection, alcools, etc.) mais aussi les fumées de tabac épaisses (tabagies, etc.) peuvent induire des fausses alarmes.

TEST fonctionnel

Un contrôle fonctionnel élémentaire de l'appareil peut se faire avec du gaz butane d'un briquet. Un bref dégagement de gaz sans allumer le briquet déclenche une alarme et la LED (Function) rouge clignote.

Pour votre sécurité, il est recommandé de faire ce test une fois par mois! Nettoyer régulièrement le capteur en enlevant la poussière sur le capteur.

Nettoyage et entretien

Évitez le contact avec l'humidité (projections d'eau ou eau de pluie), poussière ainsi que l'exposition de votre appareil aux rayons solaires directs.

Nettoyez l'appareil uniquement avec un chiffon en lin sec qui peut être légèrement humidifié en cas de salissures prononcées. N'utilisez aucun produit de nettoyage contenant des solvants.

Declaration de conformite

La déclaration de conformité se trouve sur notre site Internet:

www.shop.elektrotechnik-schabus.de

Garantie

Nous accordons sur votre produit électronique de la société Elektrotechnik Schabus une garantie légale contre les défauts de matériau et les vices de qualité à compter de la date d'achat. La société Elektrotechnik Schabus s'engage à réparer ou à échanger votre appareil gratuitement dans les conditions suivantes:

• Dans le cadre de la garantie légale, l'appareil doit être expédié avec les documents suivants : la description du défaut, le justificatif d'achat ainsi que votre adresse et l'adresse de livraison (nom, numéro de téléphone, rue, numéro, code postal, ville, pays). Les appareils renvoyés à la société Elektrotechnik Schabus doivent être correctement emballés ou pertes dus au transport.
• L'appareil doit être utilisé conformément à la notice d'utilisation causés par un accident, un emploi abusif, une modification ou une négligence.
• La société Elektrotechnik Schabus n'assume aucune responsabilité pour les pertes, dommages ou dépenses de toute nature qui résultent de l'utilisation des appareils ou des accessoires. La garantie ne restreint pas vos droits légaux en qualité de consommateur.

Reexpedition

En cas de défaillance de votre appareil, nous vous proposons les possibilités de prise de contact suivantes avec la société Elektrotechnik Schabus:

Téléphone +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

Informations relatives à l'environnement

L'extraction et l'utilisation de matières premières naturelles ont été nécessaires pour la fabrication du produit que vous avez acheté. Il peut, éventuellement, contenir des substances dangereuses susceptibles d'avoir un impact sur la santé et l'environnement. Afin d'empêcher la propagation de ces substances dans notre environnement et d'économiser les ressources naturelles, nous vous prions de bien vouloir utiliser les systèmes de récupération appropriés.

Grâce à ces systèmes, les matières contenues dans votre produit peuvent, à l'expiration de sa durée de vie, être recyclées de manière écologique. (WEE no: 91394868)

Le symbole de corbeille à papier apposé sur le produit vous invite à utiliser ces systèmes.

Si vous souhaitez obtenir de plus amples informations sur les systèmes de collecte, réutilisation et recyclage, veuillez vous adresser à l'organisme de gestion des déchets de votre ville. Vous pouvez également nous contacter afin d'obtenir de plus amples informations sur l'éco-compatibilité de nos produits.
