| Tipo de producto | Detector de gas |
| Marca | Schabus |
| Modelo | GXB3 |
| Tensión de servicio | 230 V AC (+/-10%) / 50-60 Hz |
| Potencia absorbida (en espera) | Aproximadamente 1,5 W |
| Potencia de corte | 2300 W / 10 A |
| Rango de funcionamiento | -15°C a +40°C |
| Tipo de protección | IP 20 |
| Presión acústica (alarma) | 60 dB a 10 cm |
| Longitud del cable | 2,5 m |
| Dimensiones (Al x An x Pr) | 121 x 57 x 38 mm |
| Tipos de gas detectados | Gas ciudad, gas natural (metano), gases licuados (propano/butano) |
| Umbrales de disparo | Metano: 2500 ppm; Propano/Butano: 1000 ppm; Etanol: 2500 ppm |
| Indicación de alarma | Sirena sonora + LED rojo intermitente |
| Función de corte | Parada del equipo de gas conectado |
| Puesta en servicio | Conectar en toma 230V; tiempo de estabilización 3-5 min |
| Prueba funcional | Usar gas butano de un encendedor (sin llama); prueba mensual recomendada |
| Limpieza y mantenimiento | Paño seco, evitar solventes y humedad |
| Garantía | Garantía legal contra defectos de material y vicios de calidad |
| Instalación | Por un técnico calificado; respetar la posición del sensor según el gas |
Preguntas frecuentes - GXB3 Schabus
Preguntas de los usuarios sobre GXB3 Schabus
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector de gases en formato PDF gratis! Encuentra tus instrucciones GXB3 - Schabus y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GXB3 de la marca Schabus.
MANUAL DE USUARIO GXB3 Schabus
Instrucciones de uso

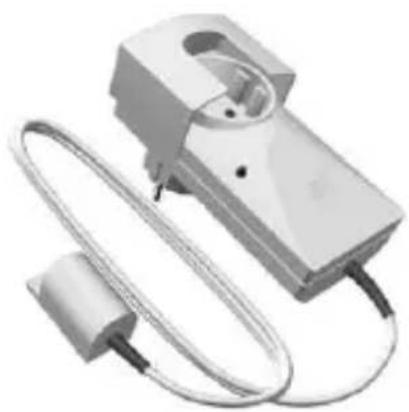

GAS ALARM GX-B3 - N° de art. 300222 Gas ciudad, gas natural y gas licuado
¡MUCHAS GRACIAS POR SU CONFIANZA!
Para garantizar siempre un funcionamiento y una disposición de servicio óptimos, así como su seguridad personal, le solicitamos lo siguiente: Antes del montaje y de la primera puesta en funcionamiento, lea completamente estas instrucciones de uso y cumpla principalmente con las indicaciones de seguridad. Las instrucciones de uso son parte integrante del producto. Consérvelas para leerlas luego.
ARTÍCULOS INCLUIDOS
1 aparato de advertencia: GAS ALARM GX-B3•
1 manual de instrucciones de uso•
Material para el montaje (tornillo, taco de 5mm)•
INDICACIONES DE SEGURIDAD
Generalidades
- Antes de montar el aparato o de ponerlo en funcionamiento, lea atentamente las instrucciones de uso.
El montaje deberá ser realizado por un especialista calificado.
El material de embalaje no es un juguete. Manténgalo lejos de los niños.
No abra el aparato, éste no contiene ninguna pieza que deba ser mantenida por usted.
Condiciones ambientales
Las normas utilizadas para la evaluación del producto establecen valores límite para la utilización en espacios habitables, áreas comerciales y habitables así como en empresas pequeñas, por lo que la utilización del producto está prevista para este entorno de funcionamiento:
Edificios de uso residencial/ superficies habitables como casas, pisos, habitaciones, etc., • superficies comerciales como tiendas, grandes mercados, etc.
Espacios de empresas pequeñas como talleres, centros de servicios, etc.
Todos los lugares de utilización están identificados por estar conectados a la red pública • de baja tensión.
USO CONFORME A LAS DISPOSICIONES
La GAS ALARM GX-B3 con sensor externo es un detector de gas ciudad, natural y licuado que advierte ya si se produce una concentración de gas muy por debajo del valor que puede suponer un peligro de muerte. Por ello y conforme a su finalidad, la configuración de este sistema de vigilancia es muy sensible (véase tabla de DATOS TÉCNICOS). La señal de advertencia es acústica/ óptica y, a la vez, se apaga vez el aparato de gas conectado. El aparato es apto para su uso normal en el hogar y no puede utilizarse en áreas con riesgo de explosión.
No está permitido utilizar el aparato para usos diferentes a los descritos anteriormente.
DATOS TÉCNICOS
Tensión: 230 (+/-10%) V AC / 50-60 Hz
Potencia: approx. 1,5 W (Stand-by)
Potencia de conexión: 2300 W / 10 A
Límite de temperatura: -15 °C / +40 °C
Tipo de protección: IP 20
Longitud del cable: 2,5 m
∅ del cable: 3,6 mm
Presión acústica del avisador: 60 dB (distancia: 10 cm)
Medidas externas (AxAxP): 121x57x38 mm
| Ficha técnica – diagrama de sensor | ||
| Tipo de gas | Accionamiento s/diagrama | No se acciona |
| CO | No se acciona | No se acciona |
| Metano | 2500ppm (0,25%) | <0,5% |
| Propano (isobutano) | 1000ppm (0,1%) | <0,2% |
| Etanol (acetona) | 2500ppm (0,25%) | <0,5% |
INSTRUCCIONES DE MONTAJE
La GAS ALARM GX-B3 y el sensor únicamente pueden instalarse en espacios interiores secos. Para que quede garantizada la perfecta función del aparato, debe colocarse de forma correcta dependiendo del tipo de gas.
¡Tenga en cuenta la altura especificada de montaje del sensor!
¡Por favor, para su propia seguridad, solicite a su empresa proveedora de gas información sobre el tipo de gas y sus características!

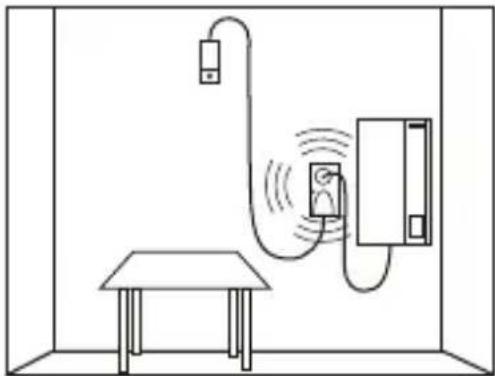

Colocación del sensor en caso de gas ciudad y gas natural (metano CH4):
Monte el sensor externo a una altura de 15-30 cm por debajo del techo de la estancia y de forma que no la distancia al aparato de gas no sea superior a 4 m. Tenga en cuenta: El sensor debe colocarse de forma que se encuentre por encima de la apertura de puerta o ventana más alta de la estancia. El gas ciudad y el gas natural (metano) son más ligeros que el aire y, por ello, siempre tienen tendencia a subir.

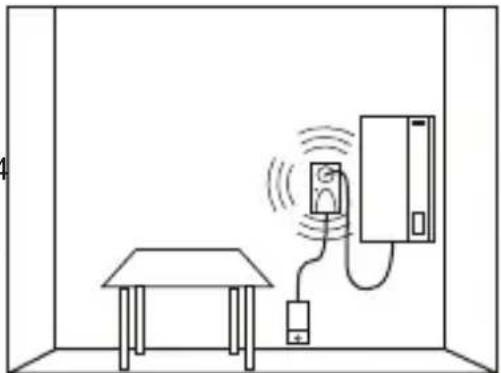

Colocación del sensor en caso de gas licuado (propano C3H8 / butano C4H10):
Monte el sensor externo a una altura de 15-30 cm por encima del suelo de la estancia y de forma que la distancia al aparato de gas no sea superior a 4 m.El gas licuado es más pesado que el aire y baja al suelo. Allí se extiende de forma similar al agua, sólo que en forma de gas y busca siempre el lugar más bajo.
No está permitido el funcionamiento del sensor en los siguientes lugares:
Lugares que pudieran impedir el accionamiento de la alarma en caso de escape de gas • (por ejemplo, detrás de cortinas o dentro de armarios)
Directamente junto a una cocina o por encima de un lavabo•
Al lado de puertas, ventanas, ventiladores, instalaciones de aire acondicionado, etc.
En áreas en las que, por polvo o suciedad, el sensor no pueda estar operativo•
En lugares con riesgo de explosión•
PUESTA EN MARCHA
La GAS ALARM GX-B3 se enchufa simplemente en un enchufe de 230V/50Hz. El LED (Function) se ilumina en color amarillo. El sensor del sistema de vigilancia precisa un tiempo de calentamiento de 3-5 minutos para alcanzar su capacidad funcional. Cuando se ilumina el LED (Function) en color verde, se señaliza que la GAS ALARM GX-B3 ya está preparada.
ALARMA
En caso de escape de gas, el sistema emite de inmediato una alarma si se sobrepasa el umbral de sensibilidad. Suena la sirena electrónica y el LED (Function) parpadea en color rojo.
COMPORTAMIENTO EN CASO DE ALARMA (o si usted percibe olor a gas)
No desenchufe el aparato de advertencia•
No ponga en funcionamiento otros aparatos eléctricos•
No encienda luces descubiertas y apague las llamas libres•
Abra puertas y ventanas y ventile bien la estancia•
Corte la alimentación principal de gas e intente subsanar la causa del escape de gas•
Si la alarma persiste/se repite, póngase en contacto con su proveedor de gas o su • técnico
FALSA ALARMA
El sensor sensible del sistema puede reaccionar también con otros medios gaseiformes. El uso de aerosoles (el gas de sprays para el cabello, desinfección, etc.), el humo espeso de tabaco (por ejemplo, durante una partida de cartas de fumadores) y los vapores formados al cocinar pueden provocar una falsa alarma.
TEST DE FUNCIÓN
La función del sensor puede comprobarse fácilmente con un mechero. Si se deja salir una pequeña cantidad de gas junto a la ranura inferior de ventilación de la carcasa sin encender el mechero, se activará una alarma y el LED (Function) se iluminará en color rojo.
¡Para su seguridad le recomendamos que realice este test una vez al mes! Limpie periódicamente el sensor, soplando el polvo para alejarlo del aparato.
LIMPIEZA Y CUIDADO
Evite la influencia de la humedad (salpicaduras de agua, agua de lluvia), del polvo o de la radiación directa del sol sobre el aparato. Límpielo únicamente con un paño seco. Si el aparato está muy sucio, el paño podrá humedecerse ligeramente. No utilice detergentes con disolventes.
DECLARACIÓN DE CONFORMIDAD
Puede ver la declaración de conformidad en nuestro internetshop:
www.shop.elektrotechnik-schabus.de
GARANTÍA
Su producto electrónico de Elektrotechnik Schabus tiene una garantía legal por defectos de material y fallos de calidad a partir de la fecha de compra. Elektrotechnik Schabus reparará o reemplazara su aparato gratuitamente bajo las siguientes condiciones:
En caso de garantía legal, el aparato deberá enviarse con los siguientes documentos: • descripción del fallo, justificante de compra así como su dirección personal y su dirección de envío (nombre, número de teléfono, calle, número, código postal, población y país).
Los aparatos que se remitan a Elektrotechnik Schabus deberán estar suficientemente • embalados. Elektrotechnik Schabus no se hará responsable de pérdidas o daños sucedidos durante el envío.
- El aparato deberá utilizarse según las instrucciones de uso. Elektrotechnik Schabus no se hará responsable de daños provocados por accidente, mal uso, modificación o negligencia.
Elektrotechnik Schabus no se hará responsable de pérdidas, daños o gastos de cualquier tipo resultantes de la utilización de los aparatos o los accesorios.
La garantía no menoscaba sus derechos legales como consumidor.
DEVOLUCIÓN
En caso de defectos en el aparato, le ofrecemos la posibilidad de ponerse en contacto con Elektrotechnik Schabus por:
Teléfono +49 (0) 80 36 / 67 49 79 - 0
Fax +49 (0) 80 36 / 67 49 79 - 79
Email info@elektrotechnik-schabus.de
INFORMACIÓN MEDIOAMBIENTAL
Para la fabricación del producto que usted ha adquirido ha sido necesario elaborar y utilizar materias primas naturales. Puede contener sustancias peligrosas para la salud y el medioambiente. Para evitar la propagación de estas sustancias en su entorno y para ahorrar recursos naturales, le rogamos que utilice los sistemas correspondientes de recogida. Gracias a estos sistemas, una vez concluida la vida útil de su producto, los materiales podrán volver a utilizarse de forma respetuosa con el medioambiente. (WEEE: 91394868)
El símbolo de papelera tachado en el producto le recuerda la utilización de estos sistemas.
Si precisa información adicional sobre sistemas de recogida y reciclaje, diríjase a la oficina de asesoramiento de residuos de su ciudad. También puede dirigirse a nosotros, que le proporcionaremos información adicional sobre la compatibilidad medioambiental de nuestros productos.
