GXB2pro - Detector de gases Schabus - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de gas
Marca	Schabus
Modelo	GXB2pro
Gases detectados	Gas ciudad, gas natural (metano), gases licuados (propano/butano)
Umbrales de detección	Metano <5000 ppm, Propano/butano <2000 ppm, Etanol/acetona <5000 ppm
Alarma	Visual (LED rojo) y sonora (90 dB a 10 cm)
Alimentación	230 V AC, 50-60 Hz
Consumo	Aproximadamente 3 W
Dimensiones (Al x An x Pr)	118 x 60 x 44 mm
Rango de temperatura	0°C a +40°C
Humedad admisible	5 a 90% HR sin condensación
Grado de protección	IP20
Tipo de sensor	Sensor externo
Montaje para metano	15-30 cm bajo el techo, máx. 4 m del aparato de gas
Montaje para gases licuados	15-30 cm sobre el suelo, máx. 4 m del aparato de gas
Tiempo de precalentamiento	3 a 5 minutos
Tiempo de alarma	Después de 30 segundos de detección continua
Función de prueba	Botón TEST para verificar LED y avisador (no prueba el sensor)
Función silencio	Durante la alarma, presionar TEST para silenciar (LED continúa)
Indicación de fallo	LED amarillo intermitente (ej: rotura de cable)
Limpieza	Paño seco o ligeramente húmedo, sin disolventes
Prueba funcional	Mensual con gas butano de un encendedor (sin llama)
Garantía	Garantía legal, reparación o cambio
Contacto SAT	Tel. [phone] / 67 49 79 - 0, Email [e-mail]
Conformidad	Declaración de conformidad en www.shop.elektrotechnik-schabus.de

Preguntas frecuentes - GXB2pro Schabus

¿Cómo instalar el detector para gas natural?

Para el gas natural (metano), monte el sensor externo a 15-30 cm bajo el techo, a menos de 4 m del aparato de gas, sobre la puerta o ventana más alta.

¿Cómo instalar el detector para gas licuado?

Para los gases licuados (propano/butano), monte el sensor externo a 15-30 cm sobre el suelo, a menos de 4 m del aparato de gas.

¿Qué hacer en caso de alarma?

No desconecte el aparato, no encienda aparatos eléctricos, apague las llamas, abra puertas y ventanas, corte el suministro de gas. Si la alarma persiste, contacte al proveedor o a los bomberos.

¿Cómo probar el aparato?

Presione el botón TEST para verificar los LED y la alarma sonora. Atención: esta prueba no verifica el sensor. Para una prueba funcional, use gas butano de un encendedor sin encenderlo durante unos 30 segundos.

¿Por qué se activa mi detector sin razón?

Las falsas alarmas pueden ser causadas por aerosoles (laca, desinfectante, alcohol) o humo de tabaco espeso. Evite estas fuentes cerca del detector.

¿Qué significa el indicador amarillo intermitente?

Un indicador amarillo intermitente indica un fallo (ej: rotura de cable o sensor desconectado). Desconecte el aparato, verifique el cable y el sensor, luego vuelva a conectar. Si el fallo persiste, contacte al SAT.

¿Cómo mantener el detector?

Limpie el aparato con un paño seco o ligeramente húmedo, sin disolventes. Desempolve regularmente el sensor. Realice una prueba mensual.

¿Cuál es la vida útil del sensor?

El manual no especifica una vida útil específica. Se recomienda realizar una prueba funcional mensual. Envíe el detector a prueba periódicamente según las indicaciones de fecha en el aparato.

¿Puedo conectar el detector a una regleta?

Es preferible conectar el aparato directamente a un enchufe 230V. Evite las regletas para garantizar una alimentación estable.

¿Cómo contactar al servicio postventa?

Contacte a Elektrotechnik Schabus por teléfono al +49 (0) 80 36 / 67 49 79 - 0, por fax al +49 (0) 80 36 / 67 49 79 - 79, o por correo electrónico a [e-mail].

MANUAL DE USUARIO GXB2pro Schabus

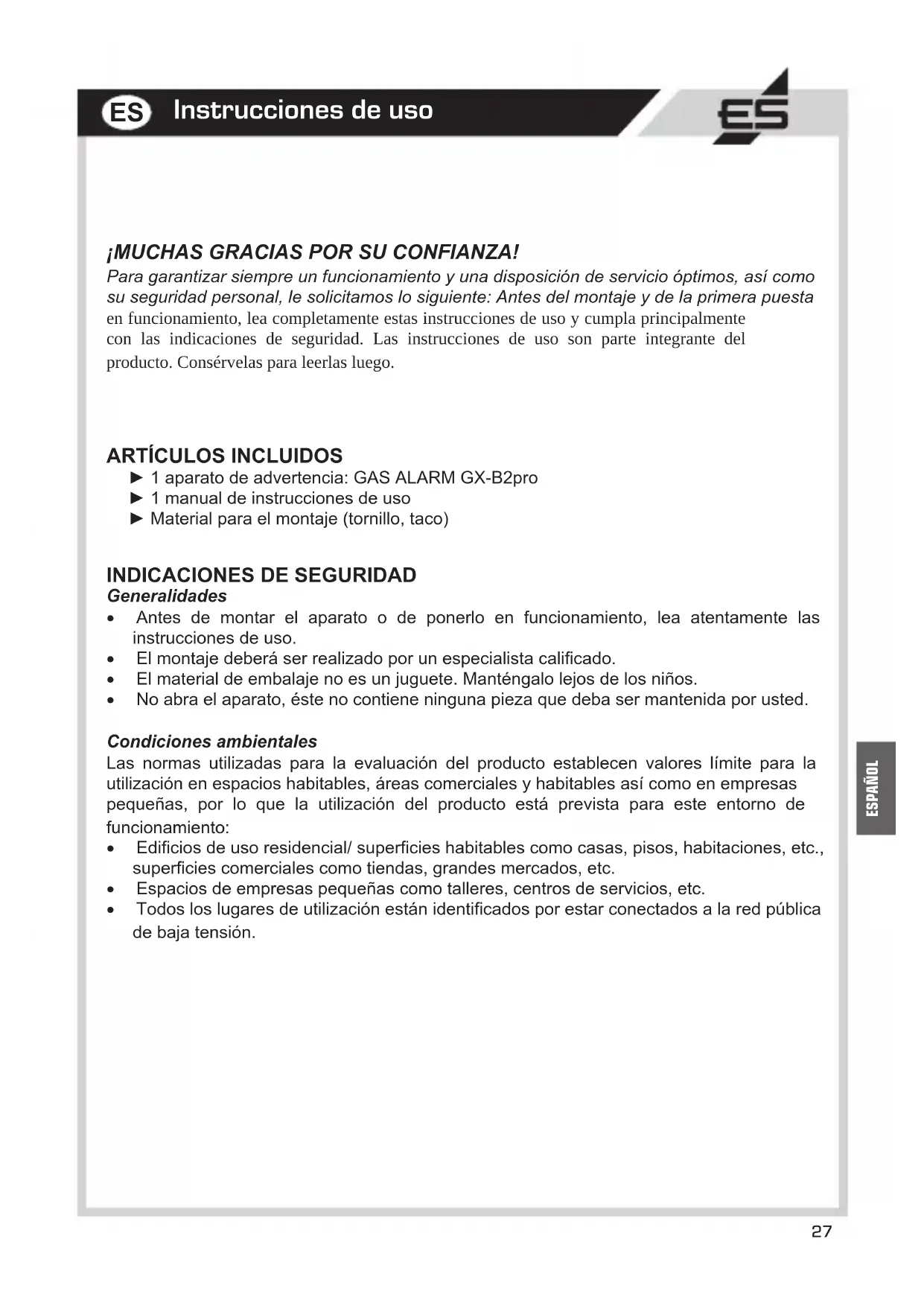

Instrucciones de uso

GAS ALARM GX-B2pro - N° de art. 300926 Gas ciudad, gas natural y gas licoado

MUCHAS GRACIAS POR SU CONFIANZA!

Para garantizar siempre un funciona y una disposicion de service optimos, como su seguridad personal, le Solic它们 lo seguido: Antes del montaje y de la prima puesta en funciona, lea Completely estas instrucciones de uso y cumpla principalmente con las indicaciones de sécurité. Las instrucciones de uso son parte integrente del producto. Conservas para leerlas bajo.

ARTICULOS INCLUIDOS

1 aparato de advertencia: GAS ALARM GX-B2pro
1 manual de instrucciones de uso
Material para el montaje (tornillo, taco)

INDICACIONES DE SEGURIDAD

Generalidades

• Antes de montar el aparato o de ponerlo en funcionaiento, lea atentamente las instrucciones de uso.
• El montaje deben ser realizado por un especialista calificado.
• El material de embalajie no es un juquete. Mantengalo lejos de los niños.
  No abra el aparato, este no contiene ninguna pieza que deba ser mantenida por usted.

Condieones ambientales

Las normas realizadas para la evaluacion del producto establishen values limite para lautilizacion en espacios habitables,areas commerciales y habitables asi como en empressaspequeñas, por lo que lautilizacion del producto esta prevista para este entorno defuncionamento:

• Edificios de uso residencial/ superficies habitables como casas, pisos, habitaciones, etc., superficies commerciales como tiendas, grandesmercados, etc.
• Espacios de entreprises pequeñas como talleres, centres de servicios, etc.
• Todos los lugarares de uso están identificados por estar connectados a la red Pública de bajo tension.

USO CONFORME A LAS DISPOSICIONES

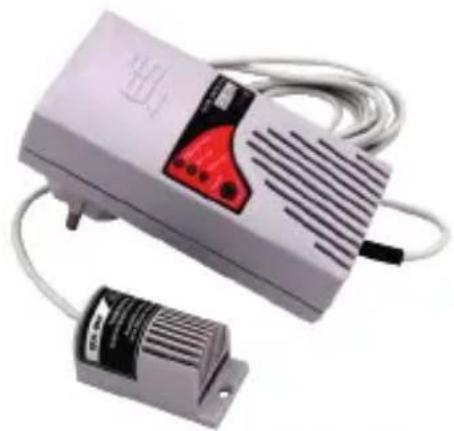

La GAS ALARM GX-B2pro con sensor externo es un detector de gas Ciudad, natural y licuado que advierte ya si se produce una concentración de gas muy por debajo del valor que pueda suponer un peligro de muerte. Porarlo y conforme a su finalidad, la configuración de este sistemas de vigilancia es muy sensible (véase tabla de DATOS TÉCNICOS). La seals de advertencia es tanto acústica como optica. El aparato es apto para su uso normal en el hogar y no puede'utilarse en areas con riesgo de explosión.

No está permitido usar el aparato para usos differentes a los descritos anteriorsmente.

DATOS TECNICOS

Tensión: 230 (+/-10%) V AC / 50-60 Hz

Humedad del aire (entorno): 5-90% RH (no condensable)

Límite de temperatura: 0°C / +40°C

Tipo de proteccion: IP 20

Presión acústica del avisador: 90 dB (distancia: 10 cm)

Longitud del cable: 2,5 m

Medidas externas (AxAxA): 118x60x44 mm

Ficha技术和diagrama de sensor
Tipo de gas Concentrazione minima
CO No seonia
Metano <5000 ppm (0,5%)
Propano (isobutano) <2000 ppm (0,2%)
Etanol (acetona) <5000 ppm (0,5%)

INSTRUCCIONES DE MONTAJE

La GAS ALARM GX-B2pro y el sensor únicamente pueda instalarse en espacios interiores secs. Para que quede garantizada la perfecta direccion del aparato, deben colocarse de forma correctadependiendo del tipo de gas.

Tenga enIELDa la ultura especificada de montaje del sensor!

Por favor, para su propia seguridad, Solicite a suEmpresa proveedora de gas informacion sobre el tipo de gas y sus caracteristicas!

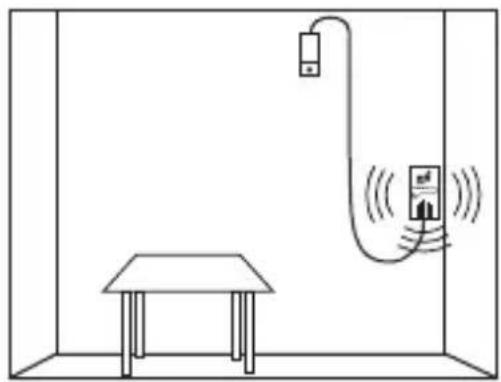

Colocacion del sensor en caso de gas ciudad y gas natural (metano CH4):

Monte el sensor externo a una alta de 15-30 cm por debajo del techo de la estancia y de forma que no la distancia al aparato de gas no sea superior a 4m Tenga en cuenta: El sensor debe colocarse de forma que se enquiryre por encima de la aperture de puerta o ventana mas alta de la estancia. El gas ciudad y el gas natural (metano) son mas ligeros que el aire y, porarlo, siempre tiene tendencia a subir.

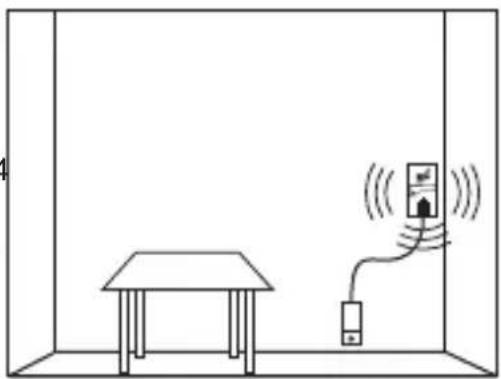

Colocacion del sensor en caso de gas licoado (propano C3H8 / butano C4H10):

Monte el sensor externo a unaaltitude de 15-30 cm por encima del suelo de la estancia y de forma que la distancia al aparato de gas no sea superior a m.El gas licoado es mas pesado que el aire y baja al suefo. Alli se extende de forma similar al agua, solo que en forma de gas y busca siempre el lugar mas bajo.

No está permitido el funciona del sensor en los siguientes lugaras:

Lugares que pudieran impeder el actionamento de la alarma en caso de escape de gas (por exemple, detrás de cortinas o dentro de armarios)
- Directamente junto a una cucina o por encima de un lavabo
- Al lado de puertas, ventanas, ventiladores, instalaciones de aire acondicionado, etc.
- En和地区 en las que, por polvo o suciedad, el sensor no pueda estar operativo
- En lugares con riesgo de explosión

INSTALACION

El GAS ALARM GX-B2pro simplemente se conecta a un enchufe de 230V / 50Hz . El LED (Operate) parpadea en verde. El sensor del sistemas de monitoreo necessita un tiempo de calentimiento de 3-5 Minutes para lograr la funcionalidad. El LED (Operate) se ilumina en verde y el GAS ALARM GX-B2pro está lista para funciona.

Botón de PRUEBA

El botón de prueba es para vericar los LED y la alarmacástica y no prueba el sensor en sí mismo. No presione el botón de prueba durante el periodo de calentimiento.

Durante la alarma, la alarma se silencia con el boton TEST y el LED (alarma) continua parpadeando en rojo hasta que no se detecta gas.

CULPA

En caso de falla, el LED (error) parpadea en amarillo, p. en caso de rotura de cable o sensor desconectado. Para corregir una falla, deben desconectar el dispositivo, verificar el cable y el sensor y enchubar el dispositivo nuevomente. El tiempo de precalentamento comienza de nuevo. Si no pueda encontrar la falla ustedismo, comuniquese con Elektrotechnik Schabus.

ALARMA

Cuando el sensor detecta una mayor concentracion de gas durante mas de 30 segundos, el aparato activa una alarma y el LED (Alarm) parpadea en rojo.

COMPORTAMENTO EN CASO DE ALARMA (o si usted percibe olor a gas)

No desenchufe el aparato de advertencia
No ponga en functiOnamento otros aparatos electricos
No encienda luces descubiertas y apague las llamas libres
- Abra puertas y ventanas y ventilie bien la estancia
Corte la alimentacion principal de gas e intente subsanar la causa del escape de gas
- Si la alarma persiste/se repite,pongase en contacto con su proveedor de gas o su的技术ico

FALSA ALARMA

El sensor sensible del sistema pueda rereactionar también con otros medios gaseiformes. El uso de aerosoles (el gas de sprays para el cabello, desinfección, etc.), el humano espeso de tabaco (por exemple, durante una partida de cartas de fumadores) y los vapeores formados al cocinar PODEN PROVOCAR UNA FALSA ALARA.

TEST DE FUNCION

La funciona del sensorgue comprobarse fácilmente con un mechero. Si sedea salir unacantidad de gas (aprox. 30 secondi) junto a la ranura inferior de ventilacion de la carcasa sin encender el mechero, se activaruna alarmay y el LED (Function) se iluminara en color rojo.

Para su seguidad le recomendamos que realice este test una vez al mes! Limpie periodicamente el sensor, soplando el polvo para alejarlo del aparato.

La Fecha (mes/año) para laproxima comprobación de sensor es en el sensor. Por favor envíenos el sensor a las pruebas de fabrica.

ASPECTOS GENERALES

Elektrotechnik Schabus GmbH & Co. KG no se hace responsable de danos y/o perdidas de cadaquier tipo, como p. ej. danos individuales o colaterales, que se produzcan si el avisador de gas no emite una seals de alarma excepta exista una mayor concentracion de gas.

LIMPIEZA Y CUIDADO

Evite la influencia de la humedad (salpicaduras de agua, agua de lluvia), del polvo o de la radiación directa del sol sobre el aparato. Limpielo únicamente con un paño seco. Si el aparato está muy sucio, el pañoouldra humedecarse ligeramente. No utilise detergentes con disolventes.

DECLARACION DE CONFORMIDAD

Puede ver la declaracion de conformidad en是我国 internetshop: www.shop.elektrotechnik-schabus.de

GARANTÍA

Su producto electrónico de Elektrotechnik Schabus tiene una garantía legal por defectos de material yfallosde calidadapartirde lafecha de compra.Elektrotechnik Schabus reparar o reemplazara su aparato Gratisamente bajo las siguientes conditiones:

• En caso de garantía legal, el aparato deben enviarse con los siguientes documentos: descripción del fallo, justificante de compra asi como su direccion personal y su direccion de envío ( nombre, número de téléphone, calle, número, número postal, povlación y País).
• Los aparatos que se remitan a Elektrotechnik Schabusdeferan estar suficientamente embalados.Elektrotechnik Schabus no se hara responsable de perdidas o danos sucedidos durante el envio.
• El aparato deben utilizar segun las instrucciones de uso. Elektrotechnik Schabus no se hara responsable de daños provocados por accidente, mal uso, modificacion o negligencia.
• Elektrotechnik Schabus no se hara responsable de perdidas, danos oastos de在哪quien tipo resultantes de la utilizacion de los aparatos o los accesorios.
• La garantía no menoscaba sus derechos legales como consumidor.

DEVOLUCION

En caso de defectos en el aparato, le ofrecemos la posibiliad de ponerse en contacto con Elektrotechnik Schabus por:

Teléfono +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

INFORMACION MEDIOAMBIENTAL

Para la fabricación del producto que usted ha adquirido ha sido必須o elaborar y utilizes materias primas naturales. Puede contener sustancias peligrosas para la salute y el medioambiente. Paraatar la propaganda de estas sustancias en su entorno y para ahorrar recursos naturales, le rogamos que utilize los sistemas correspondentes de recogida. Gracias a这些东西 sistemas, una vez conclusida la vidautilde su producto, los materiales

podrán volver a utiliser de forma respetuosa con el medioambiente.

(WEEE: 91394868)

El的概率 de papelera tachado en el producto

le recuerda la utilizacion de these systems.

Si precise informacion adiconal sobre sistemas de recogida y reciclaje, dirijase a la oficina de asesoramento de residuos de su的城市. Internacionalmente, que le proportionsaremos informacion adiconal sobre la compatibilidad medioambiental de nuestros productos.
