Type de produit	Détecteur de gaz
Marque	Schabus
Modèle	GXB2pro
Gaz détectés	Gaz de ville, gaz naturel (méthane), gaz liquéfiés (propane/butane)
Seuils de détection	Méthane <5000 ppm, Propane/butane <2000 ppm, Éthanol/acétone <5000 ppm
Alarme	Visuelle (LED rouge) et sonore (90 dB à 10 cm)
Alimentation	230 V AC, 50-60 Hz
Consommation	Environ 3 W
Dimensions (HxLxP)	118 x 60 x 44 mm
Plage de température	0°C à +40°C
Humidité admissible	5 à 90% HR sans condensation
Indice de protection	IP20
Type de capteur	Capteur externe
Montage pour méthane	15-30 cm sous le plafond, max 4 m de l'appareil à gaz
Montage pour gaz liquéfiés	15-30 cm au-dessus du sol, max 4 m de l'appareil à gaz
Temps de préchauffage	3 à 5 minutes
Délai d'alarme	Après 30 secondes de détection continue
Fonction test	Bouton TEST pour vérifier LED et avertisseur (ne teste pas le capteur)
Fonction muet	Pendant l'alarme, appuyer sur TEST pour mettre en sourdine (LED continue)
Indication de défaut	LED jaune clignotante (ex: rupture de câble)
Nettoyage	Chiffon sec ou légèrement humide, sans solvants
Test fonctionnel	Mensuel avec gaz butane d'un briquet (sans flamme)
Garantie	Garantie légale, réparation ou échange
Contact SAV	Tél [phone] / 67 49 79 - 0, Email [e-mail]
Conformité	Déclaration de conformité sur www.shop.elektrotechnik-schabus.de

FOIRE AUX QUESTIONS - GXB2pro Schabus

Comment installer le détecteur pour le gaz naturel ?

Pour le gaz naturel (méthane), montez le capteur externe à 15-30 cm sous le plafond, à moins de 4 m de l'appareil à gaz, au-dessus de la porte ou fenêtre la plus haute.

Comment installer le détecteur pour le gaz liquéfié ?

Pour les gaz liquéfiés (propane/butane), montez le capteur externe à 15-30 cm au-dessus du sol, à moins de 4 m de l'appareil à gaz.

Que faire en cas d'alarme ?

Ne débranchez pas l'appareil, n'allumez pas d'appareils électriques, éteignez les flammes, ouvrez portes et fenêtres, coupez l'arrivée de gaz. Si l'alarme persiste, contactez le fournisseur ou les pompiers.

Comment tester l'appareil ?

Appuyez sur le bouton TEST pour vérifier les LED et l'alarme sonore. Attention, ce test ne vérifie pas le capteur. Pour un test fonctionnel, utilisez du gaz butane d'un briquet sans l'allumer pendant environ 30 secondes.

Pourquoi mon détecteur se déclenche-t-il sans raison ?

Des fausses alarmes peuvent être causées par des aérosols (laque, désinfectant, alcool) ou une fumée de tabac épaisse. Évitez ces sources à proximité du détecteur.

Que signifie le voyant jaune clignotant ?

Un voyant jaune clignotant indique un défaut (ex: rupture de câble ou capteur déconnecté). Débranchez l'appareil, vérifiez le câble et le capteur, puis rebranchez. Si le défaut persiste, contactez le SAV.

Comment entretenir le détecteur ?

Nettoyez l'appareil avec un chiffon sec ou légèrement humide, sans solvants. Dépoussiérez régulièrement le capteur. Effectuez un test mensuel.

Quelle est la durée de vie du capteur ?

La notice ne précise pas de durée de vie spécifique. Il est recommandé d'effectuer un test fonctionnel mensuel. Envoyez le détecteur à l'essai périodiquement selon les indications de date sur l'appareil.

Puis-je brancher le détecteur sur une prise multiple ?

Il est préférable de brancher l'appareil directement sur une prise 230V. Évitez les prises multiples pour garantir une alimentation stable.

Comment contacter le service après-vente ?

Contactez Elektrotechnik Schabus par téléphone au +49 (0) 80 36 / 67 49 79 - 0, par fax au +49 (0) 80 36 / 67 49 79 - 79, ou par email à [e-mail].

MODE D'EMPLOI GXB2pro Schabus

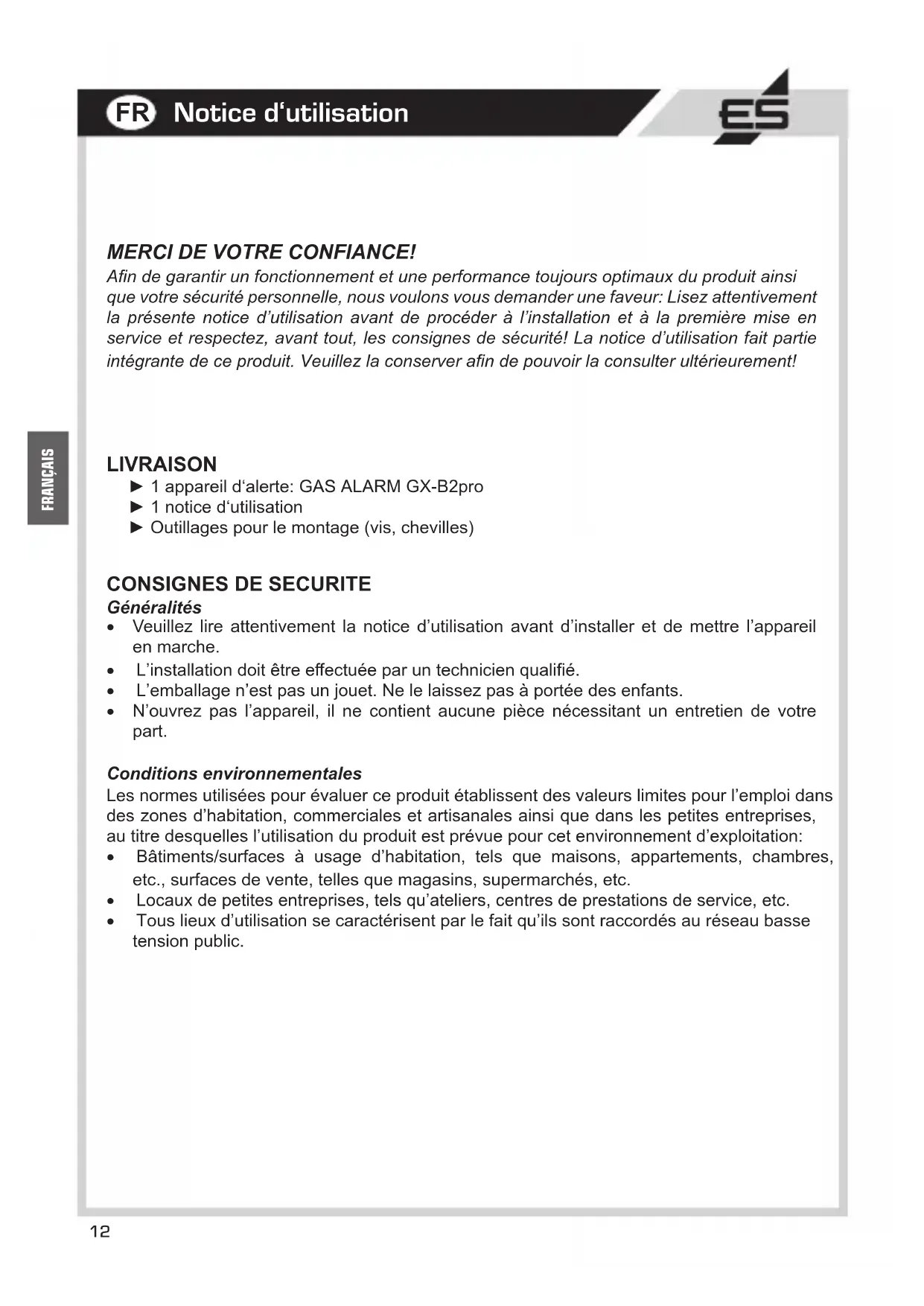

Notice d'utilisation

GAS ALARM GX-B2pro - N° art. 300926 Gaz de ville, gaz naturel et gaz liquéfiés

GAS ALARM GX-B2pro - Art.-nr. 300926 Stads-, aard- et fluëibaar gas

Afin de garantir un fonctionnement et une performance toujours optimaux du produit ainsi que votre sécurité personnelle, nous voulons vous demander une faveur : lisez attentivement la présente notice d'utilisation avant de procéder à l'installation et à la première mise en service et respectez, avant tout, les consignes de sécurité ! La notice d'utilisation fait partie intégrante de ce produit. Veuillez la conserver afin de pouvoir la consulter ultérieurement !

Livraison

1 appareil d'alerte: GAS ALARM GX-B2pro 1 notice d'utilisation Outilages pour le montage (vis, chevilles)

Généralités

• Veuillez lire attentivement la notice d'utilisation avant d'installer et de mettre l'appareil en marche. L'installation doit être effectuée par un technicien qualifié. L'emballage n'est pas un jouet. Ne le laissez pas à portée des enfants. N'ouvre pas l'appareil, il ne contient aucune pièce nécessitant un entretien de votre part.

Conditions environnementales

Les normes utilisées pour évaluer ce produit établissent des valeurs limites pour l'emploi dans des zones d'habitation, commerciales et artisanales ainsi que dans les petites entreprises, au titre desquelles l'utilisation du produit est prévue pour cet environnement d'exploitation:

• Bâtiments/surfaces à usage d'habitation, tels que maisons, appartements, chambres, etc., surfaces de vente, telles que magasins, supermarchés, etc. Locaux de petites entreprises, tels qu'ateliers, centres de prestations de service, etc. Tous lieux d'utilisation se caractérisent par le fait qu'ils sont raccordés au réseau basse tension public.

Le GAS ALARM GX-B2pro avec un capteur externe est un détecteur de gaz de ville, de gaz naturel et de gaz liquéfiés. Il déclenche l'alarme à une concentration de gaz bien en dessous du seuil mortel. Cet appareil est très sensible conformément à sa destination (cf. le tableau SPECIFICATIONS TECHNIQUES). L'alarme est donnée par un signal sonore et lumineux.

Cet appareil est tout indiqué pour un usage domestique. Ne pas l'installer dans une zone explosible.

L'appareil n'est pas homologué pour une utilisation autre que celle mentionnée.

Specifications techniques

Tension de service: 230 (+/-10%) V AC / 50-60 Hz

Puissance absorbée: env. 3 W

Humidité de l'air (environnement) : 5 à 90 % RH (non condensé)

Plage de fonctionnement: 0°C / +40°C

Type de protection : IP 20

Pression acoustique ronfleur: 90 dB (distance 10cm )

Dimension extérieure (hxlxp): 118x60x44 mm

Diagramme donnéeséscapteur
Type de gaz Concentration minima
CO pas de déclenchement
Méthane <5000 ppm (0,5%)
Propane (isobutane) <2000 ppm (0,2%)
Éthanol (acétone) <5000 ppm (0,5%)

Instructions d'installation

Le GAS ALARM GX-B2pro et le capteur doit toujours être installé dans un local sec et monté d'une certaine manière selon le type de gaz à détecter. Un fonctionnement correct du dispositif d'alerte est ainsi assuré.

Respecter impérativement la position prescrite pour le capteur! Informez-vous chez votre fournisseur pour votre propre sécurité sur les différents gaz et leurs propriétés!

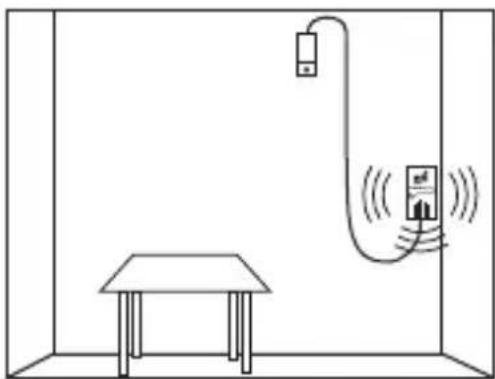

Placement du capteur pour le gaz de ville, gaz naturel (méthane CH4):

Monter le capteur externe à 15-30 cm en dessous du plafond du local et pas plus loin que 4 m de l'appareil à gaz. À noter: le capteur doit être monté au-dessus de la porte ou de la fenêtre la plus haute. Le gaz de ville et le gaz naturel (méthane) sont plus légers que l'air et diffusent donc toujours vers le haut.

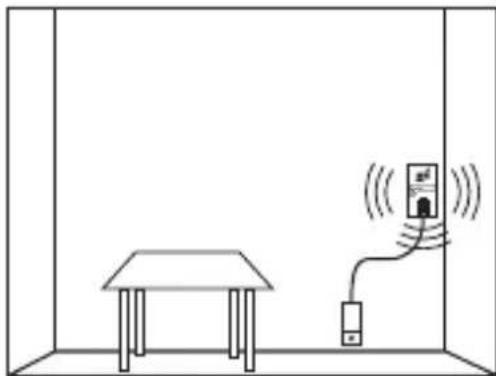

Placement du capteur pour les gaz liquéfiés (propane C3H8 / butane C4H10):

Monter le capteur externe à 15-30 cm au-dessus du sol et pas plus loin que 4 m de l'appareil à gaz. Ce type de gaz est plus lourd que l'air et s'accumule au sol. Il se répand comme de l'eau, si ce n'est que c'est un fluide gazeux, et diffuse vers les points les plus bas.

Ne pas utiliser le capteur dans les situations suivantes:

• dans les endroits pouvant inhiber ou perturber le déclenchement de l'alarme (derrière des rideaux, une armoire, etc.) directement au-dessus du foyer ou de la zone de combustion ou au-dessus d'un évier
• à proximité d'une porte, de fenêtres, d'une aération, d'un ventilateur, d'une climatisation, etc.
• dans des endroits exposés à la poussière ou aux saletés pouvant mettre hors service la sonde
• dans les zones explosibles

Installation

Le GAS ALARM GX-B2pro est simplement branché sur une prise 230V / 50Hz. La LED (Operate) clignote en vert. Le capteur du système de surveillance a besoin d'un temps de préchauffage de 3 à 5 minutes pour atteindre la fonctionnalité. La LED (Operate) s'allume alors en vert et le GAS ALARM GX-B2pro est prêt à fonctionner.

Bouton TEST

Le bouton de test sert à vérifier les LED et l'alarme acoustique et ne teste pas le capteur lui-même. N'appuyez pas sur le bouton de test pendant la période de chauffage.

Pendant l'alarme, l'alarme est mise en sourdine avec le bouton TEST et la LED (alarme) continue de clignoter en rouge jusqu'à ce qu'aucun gaz ne soit détecté.

En cas de défaut, la LED (error) clignote en jaune, par ex. en cas de rupture de câble ou de capteur déconnecté. Pour corriger un défaut, vous devez débrancher l'appareil, vérifier le câble et le capteur et rebrancher l'appareil. Le temps de préchauffage recommence. Si vous ne trouvez pas le défaut vous-même, veuillez contacter Elektrotechnik Schabus.

ALARME

C'est seulement si une forte concentration de gaz est détectée pendant plus de 30 secondes par le capteur que l'appareil déclenche une alarme et la diode (Alarm) clignote en rouge.

Conduite en cas d'alarme (ou si une odeur de gaz est perceptible)

• Ne pas débrancher l'appareil de signalisation d'alarme
• Ne pas mettre en marche d'autres appareillages électriques
• Eteignez toute flamme ou feu éventuel. Ouvrez immédiatement les portes et les fenêtres et aérez à fond le local, la maison.
• Couper l'arrivée principale de gaz et éliminer le problème à l'origine de la fuite
• Si l'état d'alarme persiste ou est récurrent, contacter les services du fournisseur ou les pompiers

FAUSSE ALARME

Le capteur du dispositif détecte également d'autres fluides gazeux. Ainsi, les aérosols (gaz propulseur de flacons pulvériseurs pour traitement des cheveux, désinfection, alcools, etc.) mais aussi les fumées de tabac épaisses (tabagies, etc.) peuvent induire des fausses alarmes.

TEST fonctionnel

Un contrôle fonctionnel élémentaire de l'appareil peut se faire avec du gaz butane d'un briquet. Un dégagement de gaz sans allumer le briquet (env. 30 secondes) déclenche une alarme et la LED (Function) rouge clignote. Débrancher momentanément l'appareil, remettre sous tension et attendre que le capteur soit prêt.

Pour votre sécurité, il est recommandé de faire ce test une fois par mois! Nettoyer régulièrement le capteur en enlevant la poussière sur le capteur.

La date (mois/année) est au détecteur pour le prochain examen de détecteur. Veuillez envoyer le détecteur à l'essai d'œuvre à nous.

Elektrotechnik Schabus GmbH & Co. KG n'est en rien responsable des dommages et/ou pertes de toute nature, comme par exemple les dommages uniques ou consécutifs résultant du fait qu'aucune alarme n'a été déclenchée par le détecteur de gaz malgré une forte concentration de gaz.

Nettoyage et entretien

Evitez le contact avec l'humidité (projections d'eau ou eau de pluie), poussière ainsi que l'exposition de votre appareil aux rayons solaires directs. Nettoyez l'appareil uniquement avec un chiffon en lin sec qui peut être légèrement humidifié en cas de salissures prononcées. N'utilisez aucun produit de nettoyage contenant des solvants.

Declaration de conformite

La déclaration de conformité se trouve sur notre site Internet: www.shop.elektrotechnik-schabus.de

Garantie

Nous accordons sur votre produit électronique de la société Elektrotechnik Schabus une garantie légale contre les défauts de matériel et les vices de qualité à compter de la date d'achat. La société Elektrotechnik Schabus s'engage à réparer ou à échanger votre appareil gratuitement dans les conditions suivantes:

• Dans le cadre de la garantie légale, l'appareil doit être expédié avec les documents suivants : la description du défaut, le justificatif d'achat ainsi que votre adresse et l'adresse de livraison (nom, numéro de téléphone, rue, numéro, code postal, ville, pays).
• Les appareils renvoyés à la société Elektrotechnik Schabus doivent être correctement emballés ou pertes dus au transport.
• L'appareil doit être utilisé conformément à la notice d'utilisation causés par un accident, un employé abusif, une modification ou une négligence.
• La société Elektrotechnik Schabus n'assume aucune responsabilité pour les pertes, dommages ou dépenses de toute nature qui résultent de l'utilisation des appareils ou des accessoires.
• La garantie ne restreint pas vos droits légaux en qualité de consommateur.

Reexpedition

En cas de défaillance de votre appareil, nous vous proposons les possibilités de prise de contact suivantes avec la société Elektrotechnik Schabus:

Téléphone +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]
