BEDIENUNGSANLEITUNG GXB2pro Schabus

Elektrotechnik Elektronik

elektrotechnik SCHABUS ES

Gebrauchsanleitung

GAS ALARM GX-B2pro - Art.-Nr. 300926 Stadt-, Erd- und Flüssiggas

www.elektrotechnik-schabus.de

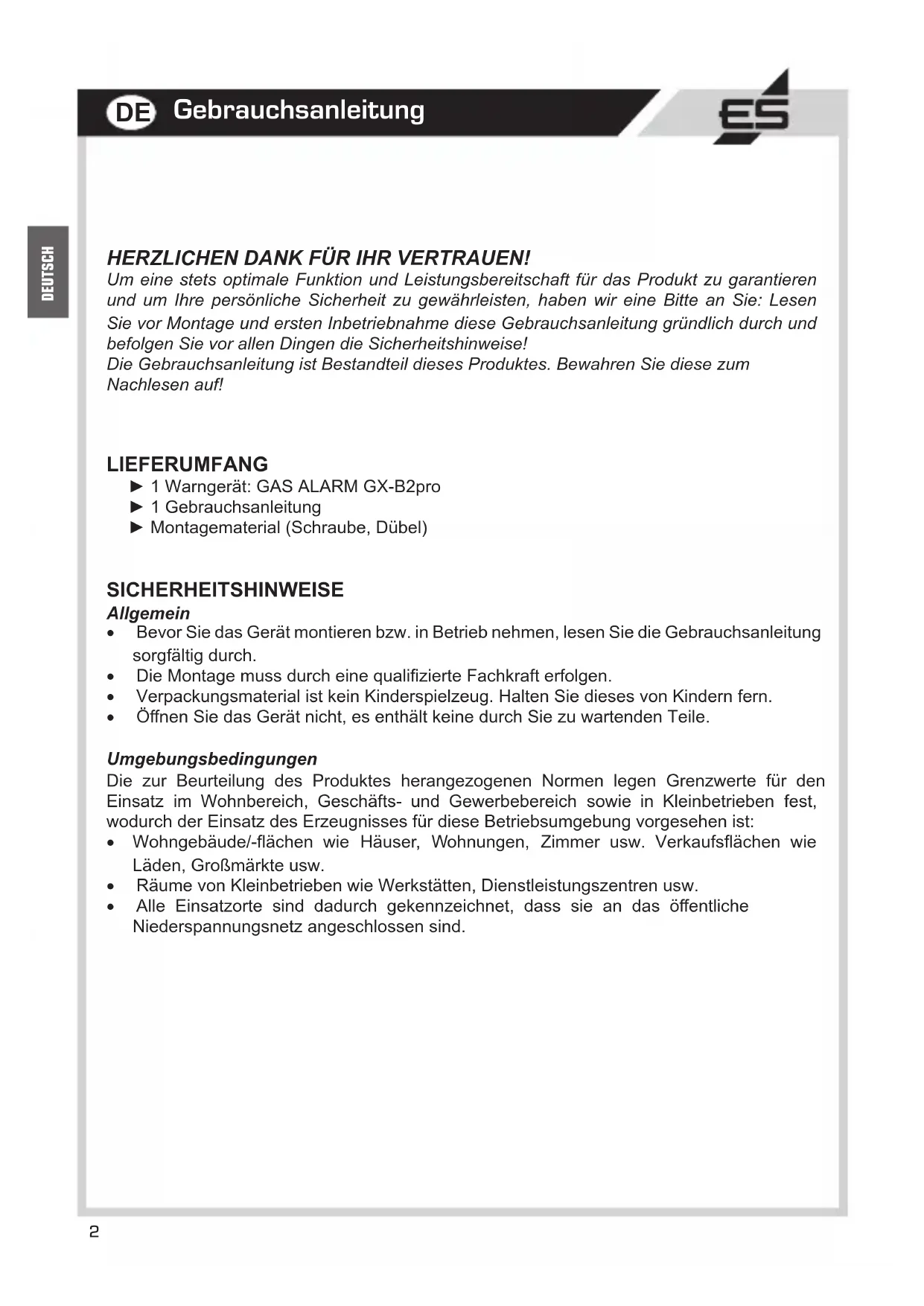

HERZLICHEN DANK FÜR IHR VERTRAUEN!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um ihre persönliche Sicherheit zu gewährleisten, haben wir eineitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung grundlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil deses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

1 Warngerat: GAS ALARM GX-B2pro
1 Gebrauchsanleitung
Montagematerial (Schraube, Dübel)

SICHERHEITSHINWEISE

Allgemein

• Bevor Sie das Gerät montieren bzw. in Betriebnehmen,lesen Sie die Gebrauchsanleitung sorgfällig durch.
  Die Montage muss durch eine qualifizierte Fachkraft erfolgen.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie thesev von Kindern fern.
• Offnen Sie das Gerät nicht, es enthalt keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Hauser, Wohnungen, Zimmer usw. Verkaufsflächen wie Laden, Großmärkte usw.
  Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz angeschlossen sind.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der GAS ALARM GX-B2pro mit externem Sensor ist ein Gasmelder für Stadt-, Erd- und Flüssiggas und warnt bereits bei einer Gaskonzentration, die welt unter dem Lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt (s. Tabelle TECHNISCHE DATEN). Das Warnsignal erfolgt akustisch und optisch. Das Gerät ist geeignet für den normalen Haushaltsgebrauch undarf nicht in explosionsgefahrdeten Räumen eingesetzt werden.

Für eine andere Verwendung, als zuvor beschreiben, ist das Gerät nicht zugelassen.

TECHNISCHE DATEN

Betriebsspannung: 230 (+/-10%) V AC / 50-60 Hz

Leistungsaufnahme: ca. 3 W

Schutzart: IP 20

Schalldruck Summer: 90 dB (Abstand 10 cm)

Sensortyp: katalytisch

Funktionsbereich Sensor: -10 °C / +50 °C

Lagertemperatur Sensor: -20 °C / +70 °C

Luftfeuchte (Umgebung): 5-90% RH (nicht kondensierend)

Lebensdauer Sensor: ca. 5 Jahre

Kabellange: 2,5 m

Kabel 0: 3,5 mm

Abmessungen (HxBxT): 118x60x44mm

Abmessungen Sensor (HxWxD): 52x27x29 mm

Datendiagramm Sensor
Gastyp	Auslösung < 12% UEG
CO keine Auslösung
Methan <5000 ppm (0,5%)
Propan (Isobutan) <2000 ppm (0,2%)
Ethanol (Aceton) <5000 ppm (0,5%)

MONTAGEANLEITUNG

Der GAS ALARM GX-B2pro und der Sensor dürfen nur in trockenen Innenräumen installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfrei Funktion des Warngerätes gewährleistet ist.

Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors!itte informieren Sie sich zu ihrer eigenen Sicherheit bei ihrem Versorgungsunternehmen über entsprechenden Gastyp und dessen Eigenschaften!

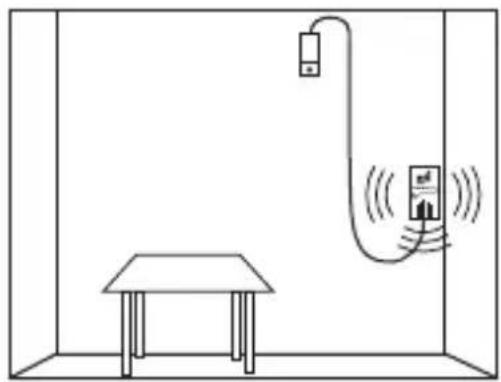

Platzierung des Sensors bei Stadt- und Erdgas (Methan CH4):

Montieren Sie den externen Sensor in einer Höhe von 15-30 cm unterhalb der Zimmerdecke, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Beachten Sie: Der Sensor muss oberhalb der hochsten Tur- oder Fensteröffnung des Raumes angebracht werden. Stadt- und Erdgas (Methan) sind leichter als Luft und streben daher immer nach oben.

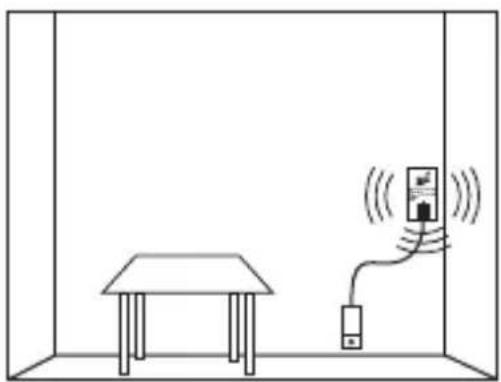

Platzierung des Sensors bei Flüssiggas (Propan C3H8 / Butan C4H10):

Montieren Sie den externen Sensor in einer Höhe von 15-30 cm oberhalb des Fußbodens, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Austretendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Es breitet sich Dortähnlich wie Wasser aus, nur eben gasförmig unducht stets die niedrigste Stelle.

Der Sensor damit an folgenden Standorten nicht montiert werden:

• Stellen, die bei Gasaustritt die Alarmauslösung verhindern konnten (z.B. hinter Vorhängen oder in Schranken)
• Direkt geben einem Herd oder über einem Waschbecken
• Neben einer Tur, Fenstern, Beluftung, Ventilator, Klimaanlage usw.
  In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann
  In explosionsgefahrdeten Räumen

INBETRIEBNAHME

Der GAS ALARM GX-B2pro wird einfach in eine Steckdose 230V / 50Hz gesteckt. Die Anzeige LED (Operate) blinkt grün. Der Sensor des Überwachungssystems besteht bzw. eine Aufheizzeit von 3-5 Minuten zum Erreichen der Funktionsfähigkeit. Anschließend leuchtet die LED (Operate) grün und der GAS ALARM GX-B2pro ist betriebsbereit.

TEST-Taste

Die Test-Taste ist zum Überprüfen der LEDs und der akustischen Alarmierung und testet nicht den Sensor selbst. Drücken Sie die Test-Tasteitte nicht während der Aufheizzeit. Wahrend der Alarmierung wird der Alarm mit der TEST-Taste stumm geschaltet und die LED (Alarm) blinkt rot weiter bis kein Gas mehr festgestellt wird.

STÖRUNG

Bei einer Störung blinkt die LED (error) gelb, z.B. bei einem Kabelbruch oder abgelecktem Sensor. Um eine Störung zu beheben mussen Sie das Gerät ausstecken, Kabel und Sensor überprüfen und das Gerät wieder einstecken. Die Vorheizzeit beginnt von vorne. Finden Sie den Fehler nicht selbst,kontaktieren Sieitte Elektrotechnik Schabus.

ALARM

Erst wenn eine erhöhte Gaskonzentration länger als 30 Sekunden vom Sensor detektiert wird, besteht das Gerät einen Alarm aus und die LED (Alarm) blinkt rot.

VERHALTEN BEI ALARM (oder wenn Sie Gas riechen)

Das Warngerat nicht ausstecken
- Nehmen Sie keine weiteren elektrischen Geräte in Betrieb
Zunden Sie kein offenes Licht an bzw. loschen Sie offenes Feuer
- Offnen Sie Fenster und Türen und durchläufen Sie den Raum gründlich
- Unterbrechen Sie die Hauptgaszufuhr und sorgen Sie für die Beseitigung der Ursache des Gasaustritts
- Kontaktieren Sie bei anhaltendem/mehrfachem Alarm ihren zuständigen Gasversorgen oder ihren Fachmann

FEHLALARM

Der empfindliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.), aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu einem Fehlalarm führen.

FUNKTIONTEST

Eine einfache Funktionsprüfung des Sensors ist mit Butangas aus einem Feuerzeug möglich. Ein Gasstoß (ca. 30 s), ohne das Feuerzeug zu zügen, besteht einen Alarm aus und die LED (Function) blinking rot. Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit.

Zu ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen! Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom Sensor entfern.

Am Sensor steht das Datum (Monat/Jahr) für die{nachste Sensorprüfung.
Bitte senden Sie den Sensor zur Werksprüfung an Elektrotechnik Schabus.

ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal zus erhöhter Gaskonzentration durch den Gasmelder gegeben wird.

REINIGEN UND PFLEGEN

Vermeiden Sie den Einfluss von Nisse (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeucht sein kann. Verwenden Sie zur Reinigung keine losemittelhaltigen Reinigungsmittel.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklung finden Sie unter: www.elektrotechnik-schabus.de

GEWÄHRLEISTUNG

Auf ihr elektronisches Produkt von Elektrotechnik Schabus gewahren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder taucht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschiedt werden: Fehlerbeschreibung, Kaufbeleg sowie ihre Anschrift und Lieferadresse (Name, Telefonummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zusückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
  Das Gerat muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlüssigkeit verursacht wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
  Die Gewährleistung beeinträchtigt nicht ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollete Ihr Gerät defekt sein, behmen Sieitte mit uns Kontakt auf:

$$ \text {T e l e f o n} + 4 9 (0) 8 0 3 6 / 6 7 4 9 7 9 - 0 $$

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie ihre komplette Anschrift besteht sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu,这点es wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgeführende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme konnen die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen bereits, wenden Sie sich an die Abfallberatungsstelle ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
