Produkttyp	Gassensor für Wasserstoff (H2)
Modell	GX-H2
Marke	Schabus
Abmessungen (L x B x H)	52 x 27 x 29 mm
Betriebsspannung	5.0 ± 0.2 V DC
Stromaufnahme	max. 300 mA
Heizleistung	280 mW
Sensortyp	MOS (Metalloxid-Halbleiter)
Erfassungsbereich	10 – 1.000.000 ppm Wasserstoff
Betriebstemperatur	-20 °C bis +40 °C
Luftfeuchtigkeit	5 – 90 % RH (nicht kondensierend)
Lagertemperatur	-20 °C bis +60 °C
Schutzart	IP20
Kabellänge	2,5 m (verlängerbar bis 20 m)
Lebensdauer	ca. 5 Jahre
Montagehöhe	15-30 cm unter der Decke
Anschluss	3-adriges Kabel (braun: +5V, grün: GND, weiß: Ausgang)
Ausgangssignal	0,4 – 4,5 V DC
Lieferumfang	Sensor, Gebrauchsanleitung, Montagematerial
Wartung	Regelmäßige Reinigung durch Pusten, Test alle 6 Monate, Austausch nach 5 Jahren
Reinigung	Nur mit trockenem Leinentuch, keine Lösungsmittel
Sicherheit	Montage nur durch Fachkraft, nicht in explosionsgefährdeten Räumen
Zertifikate	CE, WEEE-Nr. 91394868

Häufig gestellte Fragen - GX-H2 Schabus

Wie installiere ich den GX-H2 Sensor?

Der Sensor wird in einer Höhe von 15-30 cm unter der Decke montiert, maximal 4 m von der Gasquelle entfernt. Die Montage sollte durch eine qualifizierte Fachkraft erfolgen. Anschluss an das GX-Gaswarngerät gemäß dessen Gebrauchsanleitung.

Welche Spannung benötigt der Sensor?

Der Sensor benötigt eine Betriebsspannung von 5,0 ± 0,2 V DC. Die Stromaufnahme beträgt maximal 300 mA.

Wie lange dauert die Aufheizzeit?

Nach Anlegen der Versorgungsspannung benötigt der Sensor eine kurze Aufheizzeit (typischerweise einige Minuten), bevor er betriebsbereit ist. Die genaue Zeit ist in der Gebrauchsanleitung des Gaswarngeräts angegeben.

Kann ich das Sensorkabel verlängern?

Ja, das Kabel kann mit einem 3-poligen Kabel verlängert werden. Bei einem Querschnitt von 3 x 0,75 mm² sind bis zu 10 m möglich, bei 3 x 1,5 mm² bis zu 20 m.

Wie reinige ich den Sensor?

Regelmäßig den Staub durch Pusten vom Sensor entfernen. Bei starker Verschmutzung mit einem trockenen Leinentuch (leicht angefeuchtet) reinigen. Keine lösemittelhaltigen Reinigungsmittel verwenden.

Wie oft sollte ich den Sensor testen?

Es wird empfohlen, den Sensor alle 6 Monate zu testen. Notieren Sie das Datum der nächsten Prüfung auf dem Sensor (Monat/Jahr).

Wann muss der Sensor ausgetauscht werden?

Der Sensor sollte nach spätestens 5 Jahren ausgetauscht werden, da die Empfindlichkeit mit der Zeit nachlässt. Häufige hohe Gaskonzentrationen verkürzen die Lebensdauer.

Kann der Sensor auch andere Gase detektieren?

Der Sensor hat eine hohe Selektivität für Wasserstoff (H2). Er zeigt kaum Querempfindlichkeit gegenüber Ethanol und normale Raumluft hat keinen Einfluss.

Wie funktioniert der Sensor?

Der Sensor verwendet einen MOS (Metalloxid-Halbleiter), der seinen elektrischen Widerstand in Abhängigkeit von der Gaskonzentration ändert. Das Ausgangssignal beträgt 0,4 – 4,5 V DC.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist unter www.elektrotechnik-schabus.de verfügbar. Die WEEE-Registriernummer lautet 91394868.

BEDIENUNGSANLEITUNG GX-H2 Schabus

H2 - Wasserstoff, Hydrogen Zubehör für GX-Gaswarngeräte

Artikelnummer: 200616

Herzlichen Dank für Ihr Vertrauen!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Betriebsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

Lieferumfang

• 1 Gassensor GX-H2 mit 2,5 m Sensorleitung
• 1 Gebrauchsanleitung
• Montagematerial (Schraube und Dübel)

Sicherheitshinweise

• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.
  • Die Montage muss durch eine qualifizierte Fachkraft erfolgen.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz angeschlossen sind.

Merkmale

• Hohe Selektivität gegenüber Wasserstoff
• Geringe Größe und niedriger Stromverbrauch
- Verwendet einen einfachen Stromkreis

Bestimmungsgemäße Verwendung

Der Gassensor GX-H2 ist ein Sensor für Wasserstoff (Hydrogene) und wird als Zubehör für die GX-Gaswarngeräte unserer Produktreihe eingesetzt.

Der Sensor arbeitet in trockenen Räumen. Der Sensor darf nicht in explosionsgefährdeten Räumen eingesetzt werden. Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.

Technische Daten

Betriebsspannung: 5.0±0.2V DC

Ps≤15mW, 0,45kΩ min.

Sensor, MOS-Typ: Stromaufnahme max 300 mA

Ausgang 0,4 - 4,5 V

Heizleisungsverbrauch PH 280mW VH = 5,0V DC

Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)

Funktionsbereich: -20°C / +40°C , optimal 20°C

Feuchtigkeit: 15 - 85% rel. Hg, nicht kondensierend

Lagertemperatur: -20°C / +60°C

Höchste Empfindlichkeit: Wasserstoff H2, Hydrogen

Lebensdauer: ca. 5 Jahre

Schutzart: IP 20

Kabellänge: 2,5 m max.

Kabel ∅: 3,5 mm

Außenmaße (LxBxh): 52 x 27 x 29 mm

Kabelbelegung braun: +5 V dc +/- 0,1 Volt

grün: GND C -)

weiß: Sensorausgang (0,4-4,5 V DC)

Zu Ihrer Information: Häufige und hohe Gas-Konzentrationen setzen mit der Zeit die Empfindlichkeit des Sensors herab und vermindern seine Lebensdauer. Niemals den Sensor reinem Klimagas aussetzen!

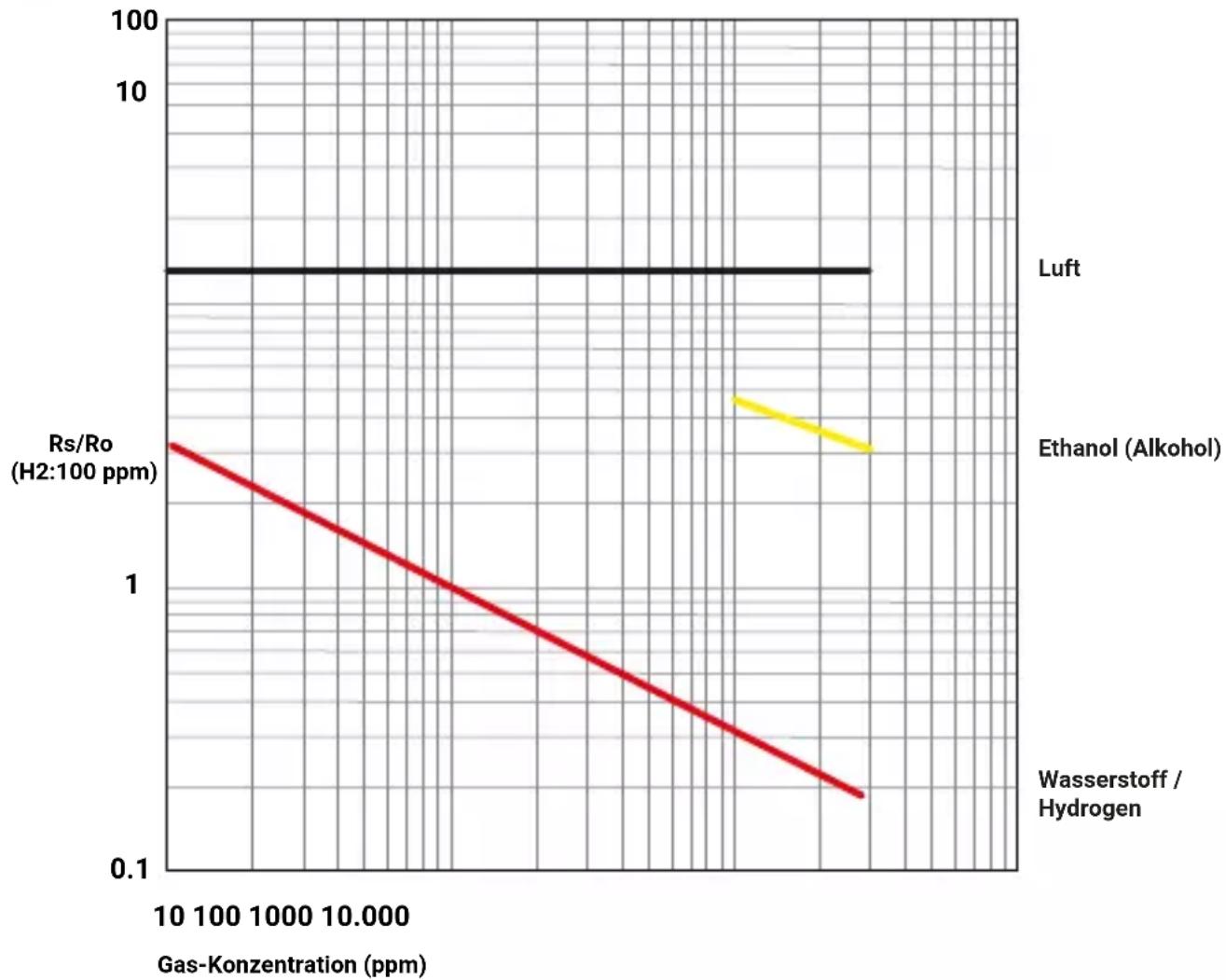

Empfindlichkeitseigenschaften

Die folgende Abbildung zeigt typische Empfindlichkeitseigenschaften, alle Daten wurden unter Standardtestbedingungen gesammelt

Die Y-Achse gibt den Sensor an Widerstandsverhältnis (Rs/Ro), das wie folgt definiert ist:

Rs = Widerstand des Sensors in verschiedenen Gasen und Konzentrationen

Ro = Widerstand des Sensors bei 100 ppm Wasserstoff

Montageanleitung

Das Anschließen des Sensors am GX-Gaswarngerät entnehmen Sie bitte dessen Gebrauchsanleitung!

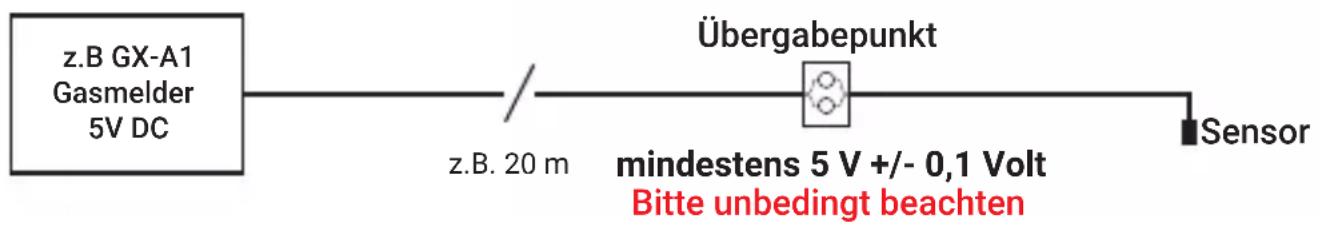

Die Leitungen der Sensoren sind standardgemäß 2,50 m lang. Falls Sie die Sensorleitungen verlängern wollen, müssen Sie ein 3-poliges Kabel verwenden und es ergeben sich folgende Mindestquerschnitte in Abhängigkeit von der Länge der Leitung:

Kabelquerschnitt 3 x 0,75 mm ² : maximale Länge 10 m Kabelquerschnitt 3 x 1,5 mm ² : maximale Länge 20 m

Der Sensor darf an folgenden Standorten nicht montiert werden:

• Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)
• Neben einer Tür, Fenstern, Belüftung, Ventilator, Öfen, usw.
• In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann
• In Bereichen, in denen eine standardmäßig konstant hohe Gaskonzentration vorliegt

Platzierung des Sensors

Montieren Sie den externen Sensor in einer Höhe von 15-30 cm unterhalb der Decke, jedoch nicht weiter entfernt als 4 m von der Gasheizung oder Therme, da das zu detektierende Gas Wasserstoff 14 mal leichter ist als Luft.

Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors!

Inbetriebnahme

Nach Anlegen der Versorgungsspannung am Gaswarnsystem benötigt der Sensor eine Aufheizzeit.

Der Sensor zeigt keine Querempfindlichkeit in normaler Raumluft und kaum Querempfindlichkeit auf Ethanole - und eine ausgesprochen hohe Sensitivität auf Wasserstoff.

Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur Sicherheit nach spätestens 5 Jahren austauschen.

Zu Ihrer Sicherheit empfehlen wir, diesen Test alle 6 Monate durchzuführen! Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom Sensor entfernen. Schützen Sie den Sensor vor Feuchtigkeit, Druck- und Zugluft. Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung bei SCHABUS.

Allgemein

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder gegeben wird

Reinigen und Pflegen

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

Konformitätserklärung

Die Konformitätserklärung finden Sie unter:

www.elektrotechnik-schabus.de

Gewährleistung

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren oder für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

Rücksendung

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden Ihnen kostenfrei (nur innerhalb Deutschlands) per Mail einen Retourenaufkleber zusenden. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

Umweltinformationen

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

WEEE-NR.: 91394868

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
