GXB2pro - Rilevatore di gas Schabus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di gas
Marca	Schabus
Modello	GXB2pro
Gas rilevati	Gas di città, gas naturale (metano), gas liquefatti (propano/butano)
Soglie di rilevamento	Metano <5000 ppm, Propano/butano <2000 ppm, Etanolo/acetone <5000 ppm
Allarme	Visivo (LED rosso) e sonoro (90 dB a 10 cm)
Alimentazione	230 V CA, 50-60 Hz
Consumo	Circa 3 W
Dimensioni (AxLxP)	118 x 60 x 44 mm
Intervallo di temperatura	0°C a +40°C
Umidità ammissibile	5-90% UR senza condensa
Grado di protezione	IP20
Tipo di sensore	Sensore esterno
Montaggio per metano	15-30 cm sotto il soffitto, max 4 m dall'apparecchio a gas
Montaggio per gas liquefatti	15-30 cm sopra il pavimento, max 4 m dall'apparecchio a gas
Tempo di preriscaldamento	Da 3 a 5 minuti
Ritardo allarme	Dopo 30 secondi di rilevamento continuo
Funzione test	Pulsante TEST per verificare LED e avvisatore (non testa il sensore)
Funzione silenzioso	Durante l'allarme, premere TEST per silenziare (LED continua)
Indicazione di guasto	LED giallo lampeggiante (es. rottura cavo)
Pulizia	Panno asciutto o leggermente umido, senza solventi
Test funzionale	Mensile con gas butano di un accendino (senza fiamma)
Garanzia	Garanzia legale, riparazione o sostituzione
Contatto SAV	Tel [phone] / 67 49 79 - 0, Email [e-mail]
Conformità	Dichiarazione di conformità su www.shop.elektrotechnik-schabus.de

Domande frequenti - GXB2pro Schabus

Come installare il rilevatore per il gas naturale?

Per il gas naturale (metano), montare il sensore esterno a 15-30 cm sotto il soffitto, a meno di 4 m dall'apparecchio a gas, sopra la porta o la finestra più alta.

Come installare il rilevatore per il gas liquefatto?

Per i gas liquefatti (propano/butano), montare il sensore esterno a 15-30 cm sopra il pavimento, a meno di 4 m dall'apparecchio a gas.

Cosa fare in caso di allarme?

Non scollegare l'apparecchio, non accendere apparecchi elettrici, spegnere le fiamme, aprire porte e finestre, chiudere l'erogazione del gas. Se l'allarme persiste, contattare il fornitore o i vigili del fuoco.

Come testare l'apparecchio?

Premere il pulsante TEST per verificare i LED e l'allarme sonoro. Attenzione: questo test non verifica il sensore. Per un test funzionale, utilizzare gas butano di un accendino senza accenderlo per circa 30 secondi.

Perché il mio rilevatore si attiva senza motivo?

Falsi allarmi possono essere causati da aerosol (lacca, disinfettante, alcol) o fumo di tabacco denso. Evitare queste fonti vicino al rilevatore.

Cosa significa la spia gialla lampeggiante?

Una spia gialla lampeggiante indica un guasto (es. rottura cavo o sensore disconnesso). Scollegare l'apparecchio, controllare il cavo e il sensore, poi ricollegare. Se il guasto persiste, contattare il SAV.

Come mantenere il rilevatore?

Pulire l'apparecchio con un panno asciutto o leggermente umido, senza solventi. Spolverare regolarmente il sensore. Eseguire un test mensile.

Qual è la durata del sensore?

Il manuale non specifica una durata precisa. Si consiglia di eseguire un test funzionale mensile. Inviare il rilevatore a un controllo periodico secondo le indicazioni di data sull'apparecchio.

Posso collegare il rilevatore a una presa multipla?

È preferibile collegare l'apparecchio direttamente a una presa 230V. Evitare prese multiple per garantire un'alimentazione stabile.

Come contattare il servizio post-vendita?

Contattare Elektrotechnik Schabus telefonicamente al +49 (0) 80 36 / 67 49 79 - 0, via fax al +49 (0) 80 36 / 67 49 79 - 79, o via email a [e-mail].

MANUALE UTENTE GXB2pro Schabus

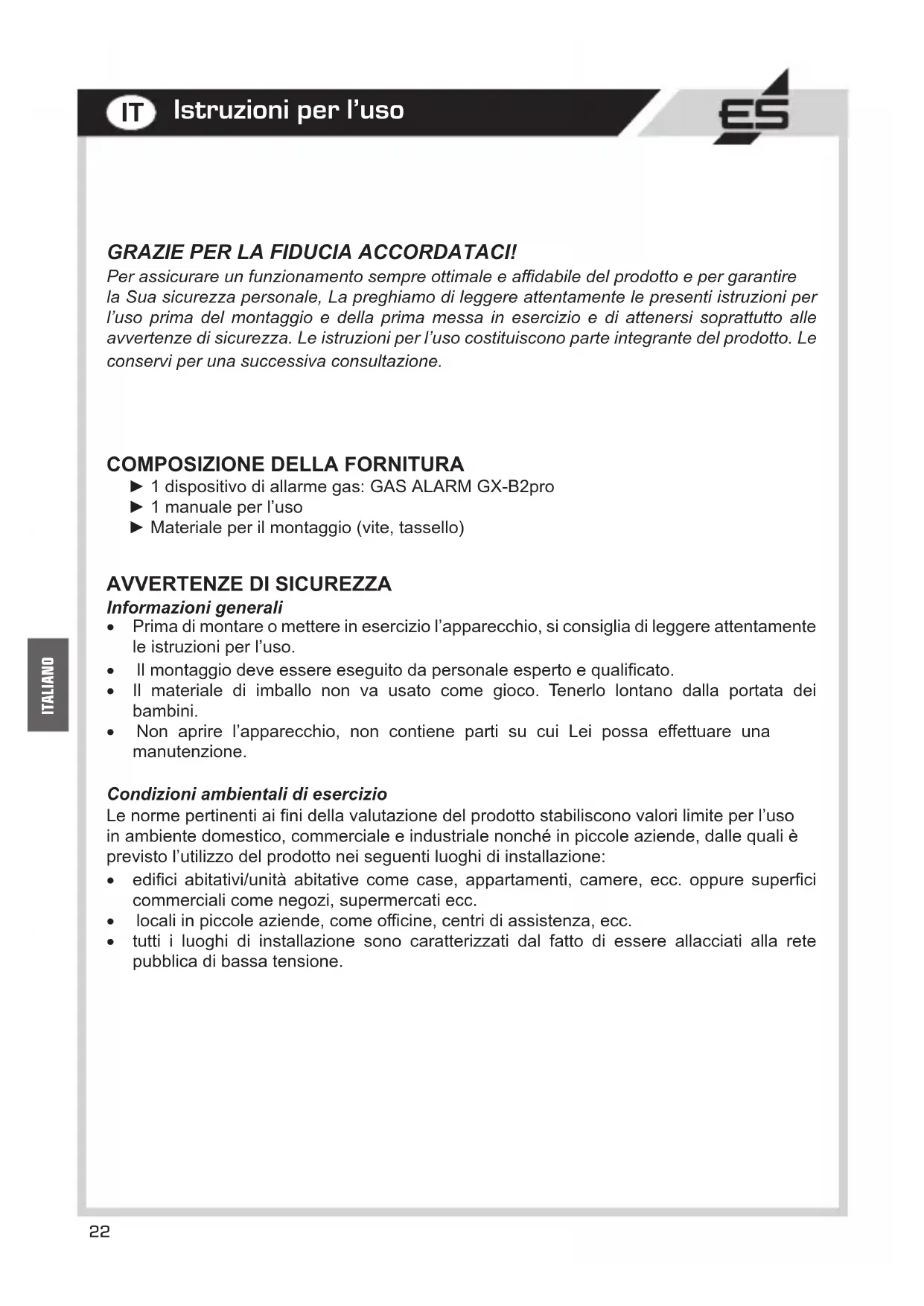

Istruzioni per l'uso

GAS ALARM GX-B2pro - Cod. art. 300926 Gas di città, naturale e liquido

Per assicurare un funzionamento sempre ottimale e fidabile del prodotto e per garantire la Sua sicurezza personale, La preghiamo di leggere attendamente le presenti istruzioni per l'uso prima del montaggio e della prima messa in esercizio e di attenersi soprattutto alle avventenze di sicurezza. Le istruzioni per l'uso costituiscono parte integrante del prodotto. Le conservi per una successiva consulazione.

COMPOSITIONE DELLA FORNITURA

1 dispositivo di allarme gas: GAS ALARM GX-B2pro
1 manuale per l'uso
Materiale per il montaggio (vite, tassello)

AVVERTENZE DI SICUREZZA

Informazioni generali

• Prima di montare o mettere in esercizio l'apparecchio, si consiglia di leggere attendamente le istruzioni per l'uso.
  Il montaggio deve essere eseguito da personale esperto e qualificato.
  Il materiale di imballo non va usato come gioco. Tenerlo lontano alla portata dei bambini.
  Non après l'apparecchio, non contiene parti su cui Lei possa effettuare una manutenzione.

Condizioni ambientali di esercizio

Le norme pertinenti ai fini della valutazione del prodotto stabiliscono valori limite per l'uso in ambiente domestico, commerciale e industriale nonché in piccole aziende, dalle quali è previsto l'utilizzo del prodotto nei seguenti luoghi di installatione:

• edifici abitativi/unità abitative come case, appartamenti, camere, ecc. oppure superfici commerciali come negozi, supermercati ecc.
• locali in piccole aziende, come officine, centri di assistenza, ecc.
• tutti i luoghi di installmente sono caratterizzati dal fatto di essere allacciati alla rete pubblica di bassa tensione.

UTILIZZO APPROPRIATO

Il GAS ALARM GX-B2pro con sensore esterno è un rilevatore di gas di città, naturale e fluido liquido;esso emette un segnale acustico quando la concentrazione di gas rilevata è ben inferiore al valore pericoloso. Dato il suo utilizzo, la sensibilità di quello sistema di controllo è molto elevata (vedi tabella DATI TECHNICI). Il segnale di allarme è sua acustico che visivo.

Il disposativo è indicato per il normale uso domestico e non deve essere utilizzato in ambienti a rischio di esplosione.

Come gli affermato, non è amesso qualsiasi altri utilizzato del disposativo che non sia quello appropriato.

DATI TECHNICI

Tensione di esercizio: 230 (+/-10%) V AC / 50-60 Hz

Potenza assorbita: ca. 3 W

Umidità relativa (ambiente): 5-90% RH (non condensante)

Campo di utilizzo: 0°C / +40°C

Classe di protezione: IP 20

Pressione acustica buzzer: 90 dB (distanza di 10cm )

Lunghezza del cavo: 2,5 m

Rilevatore d'acqua (HxLxP): 118x60x44 mm

Diagramma dei dati sensore
Tipodi gas Concentrazione minima
CO nessuna attivazione
Metano <5000 ppm (0,5%)
Propano (isobutano) <2000 ppm (0,2%)
Etanolo (acetone) <5000 ppm (0,5%)

ISTRUZIONI PER IL MONTAGGIO

Il GAS ALARM GX-B2pro e il sensore vanno installati solo in ambienti interni asciutti e posizionati correttamente a secondo del tipo di gas, al fine di garantire il perfetto funzionamento del disposativo di allarme gas.

Attenersi assolutamente alla posizione prescritta del sensore! Per la propria sicurezza, informarsi presso l'ente del gas sul tipo di gas e sulle relative caratteristiche!

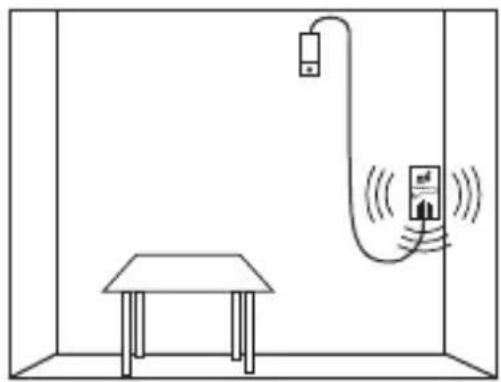

Collocazione del sensore in caso di gas di città e naturale (metano CH4):

Installare il sensore esterno a 15-30 cm dal soffitto, in anni caso non più di 4 m dall'apparecchio a gas. Da tenere presente: Il sensore deve essere posizionato sopra il vano superiore della porta o della finestra del locale.

I gas di città e naturale (metano) sono più leggeri dell'aria e pertanto si dirigono sempre verso l'alto.

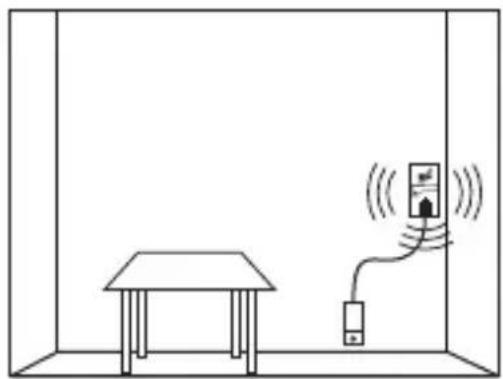

Collocazione del sensore in caso di gas liquido (propano C3H8 / butano C4H10):

Installare il sensore esterno ad un'altezza di 15-30 cm dal pavimento, in agli caso non più di 4 m dall'apparecchio a gas. Il gas liquido di fuga è più pesante dell'aria e pertanto si dirige verso il pavimento. Qui,esso di propaganda come l'acqua, proprio come allo stato gassoso, cercando sempre il punto più basso.

Il sensore non deve essere installato nelle seguenti ubicazioni:

Laddove po risultare impedita l'attivazione dell'allarme in caso di fuga di gas (ad es. diaetro tende/tendaggi o dentro armadi)
- Direttamente sopra fornelli o fonti di combustione o sopra un lavandino
- Accanto ad una porta, finestre, impianto di ventilazione, ventilatore, climatizzatore, ecc.
- Locali in cui la polvere o lo sporco possono disabilitare il sensore
In ambienti a rischio di esplosione

INSTALLAZIONE

L'ALLARME GAS GX-B2pro è semplicitamente inserito in una presa 230V / 50Hz. Il LED (Operate) lampeggia in verde. Il sensore del sistema di monitoraggio richiede un tempo di riscaldamento di 3-5 minuti per ottenere la funzionalità. Il LED (Operate) si illumina in verde e GAS ALARM GX-B2pro è primo per il funzionamento.

Pulsante TEST

Il pulsante di test serve per controllare i LED e l'allarme acustico e non verifica il sensore stesso. Non premere il pulsante di test durante il periodo di riscaldamento.

Durante l'allarme, l'allarme viene silenziato con il pulsante TEST e il LED (allarme) continua a lampeggiare in grosso fino a quando non viene rilevato alcun gas.

COLPA

In caso di guasto, il LED (error) lampeggia in giallo, ad es. in caso di rottura del cavo o sensore scollegato. Per correggere un erre, è necessario scollegare il dispositivo, controllare il cavo e il sensore e ricollegare il dispositivo. Il tempo di preriscaldamento ricomincia. Se non riesci a trovare da solo l'erre, ti preghiamo di contattare Elektrotechnik Schabus.

ALLARME

Solo dopo aver detettato per altri 30 secondi una concentrazione accrescuita di gas, l'apparecchio attiverà l'allarme e il LED (Alarm) lampeggerà in rosso.

COME COMPORTARSI IN CASO DI ALLARME (o quando si avverte odore di gas)

Non scollegare il dispositivo di allarme gas
Non mettere in funzione altri dispositivi elettrici
Non accendere fiamme e spagnere i fuochi accesi
- Aprire subito porte e finestre e far ventilare a fondo il locale o la casa
- Interrompere l'alimentazione centrale di gas ed eliminare la causa della fuga di gas
In caso di allarme persistente/ripetitivo, contattare l'esperto dell'ente di erogazione o i vigili del fuoco.

FALSEALLARME

Il sensore sensibile delsystema reagisceanche con altre sostenze gassose.L'utilizzo di aerosol (gas propellente nelle bombolette spray per capelli, disinfezione, alcool, ecc.),cosi come il fumo denso di tabacco (in un circolo per il gioco delle carte dove è ammesso fumare) possono comportare un falso allarme.

TEST DI FUNZIONAMENTO

Un semplice test di funzionamento del dispositivo di allarme gas è possibile con il gas di butano di un accendino. Azionando l'accendino (ca. 30 secondi),enza accenderlo, il gas che fluoriesce fa scattare un allarme e il LED (Function) lampeggia di luce rossa. Scollegare brevamente il dispositivo dalla rete elettrica e avviare di nuovo il tempo di riscaldamento.

Per la vostra sicurezza si consiglia di effettuare quello test una volta al mese! Pulire il sensore ad intervalli regolari; a tal fine, togliere la polvere dal sensore soffiandola via.

La data (mese'vanno) per il successivo controlo del sensore è sul sensore. Vi preghiamo di inviari per il sensore per il test di fabbrica.

INFORMAZIONI GENERALI

Elektrotechnik Schabus GmbH & Co. KG non si assume nessuna responsabilità per anni e/o perdite di qualiasi natura, ad es. danni singoli o indiretti, risultanti dal fatto che il rilevatore di gas non abbia emesso il segnale d'allarme nonostante l'augmentata concentrazione di gas.

PULIZIA E CURA

Evitare gli effetti dell'umidità (spruzzi d'acqua o acqua piovana), della polvere nonché dell'esposizione diretta al sole sull'apparecchio. Pulire l'apparecchio soltanto con un panno di lino pulito, che va inumidito leggermente in presenza di sporco resistente. Non utilizzato detergenti contententi solventi.

DICHIARAZIONE DI CONFORMITA

La dichiarazione di conformità è reperibile sul nostro shop online al dato: www.shop.elektrotechnik-schabus.de

GARANZIA

I prodotti elettronici di Elektrotechnik Schabus sono coperti da una garanzia di legge per difetti di conformità e carenze di qualità operante alla data dell'acquisto. Elektrotechnik Schabus ripara o sostituisce Gratisamente l'apparecchio alle seguenti condizioni:

• la garanzia di legge richiede che l'apparecchio venga spedito assieme ai documenti seguenti: descrizione del difetto, ricevuta d'acquisto nonché indirizzo di residenza e di consegna del proprietario (nome, numero di telefon, via, numero civico, codice di avviamento postale, città e Paese);
  gli apparecchi che vengono restituiti a Elektrotechnik Schabus devono essere imballati in modo adeguato. Elektrotechnik Schabus non risponde di danni o perdite causate durante il trasporto;
• l'apparecchio deve essere stato utilizzato in conformità alle istruzioni per l'uso. Elektrotechnik Schabus non risponde di danni causati da incidente, abuso, modifiche non consentite o trascuratezza;
• Elektrotechnik Schabus non risponde per perdita, danni oosti di qualsiasi tipo derivanti dall'utilizzo delle apparecchiature o degli accessori;
• la garanzia non incide sui diritti concessions al consumatore per legge.

RESTITUZIONE

Qualora l'apparecchio dovesse essere difettoso, Le offriamo la possibilità di contattare Elektrotechnik Schabus per:

Telefono +49 (0) 80 36 / 67 49 79 - 0

INFORMAZIONI AMBIENTALI

Il prodotto da Lei acquistato è stato realizzato con materie prime naturali. Esso può tuttavia contentere sostanze pericolose per la salute e per l'ambiente. Per evitare di diffondere queste sostanze nell'ambiente circostante e per non inquinare le risorse naturali, La preghiamo di usare i sistemi di raccolta corrispondenti, grazie ai quali si possono recuperare in modo ecologico i materiali del Suo prodotto al termine della vita utile. (WEEE: 91394868)

Il significato del contentatore di spazzatura barrato sul prodotto Le ricorda l'utilizzo di questi sistemi.

Per maggiori informazioni sulla raccolta, il recupero e i sistemi di riciclo, La preghiamo di rivolgersi al centro di consulenza sui rifiuti della Sus citta. Può rivolgersi although a nei per riceveve ulteriori informazioni sulla compatibilità ambientale dei nostri prodotti.
