Produkttyp	Gasdetektor
Marke	Schabus
Modell	GXB3
Betriebsspannung	230 V AC (+/-10%) / 50-60 Hz
Leistungsaufnahme (Standby)	Ca. 1,5 W
Abschaltleistung	2300 W / 10 A
Betriebsbereich	-15°C bis +40°C
Schutzart	IP 20
Schalldruckpegel (Alarm)	60 dB bei 10 cm
Kabellänge	2,5 m
Maße (H x B x T)	121 x 57 x 38 mm
Erkannte Gasarten	Stadtgas, Erdgas (Methan), Flüssiggas (Propan/Butan)
Auslösenschwellen	Methan: 2500 ppm; Propan/Butan: 1000 ppm; Ethanol: 2500 ppm
Alarmanzeige	Sirene + blinkende rote LED
Abschaltfunktion	Abschaltung des angeschlossenen Gasgeräts
Inbetriebnahme	An 230V-Steckdose anschließen; Stabilisierungszeit 3-5 Min.
Funktionstest	Butangas eines Feuerzeugs verwenden (ohne Flamme); monatlicher Test empfohlen
Reinigung und Wartung	Trockenes Tuch, Lösungsmittel und Feuchtigkeit vermeiden
Garantie	Gesetzliche Garantie auf Material- und Verarbeitungsfehler
Installation	Durch einen qualifizierten Techniker; Position des Sensors je nach Gasart beachten

Häufig gestellte Fragen - GXB3 Schabus

Wo installiert man den Sensor für Stadtgas oder Erdgas (Methan)?

Platzieren Sie den Sensor 15-30 cm unter der Decke, höchstens 4 m vom Gasgerät entfernt und über der höchsten Tür oder dem Fenster, da diese Gase leichter als Luft sind.

Wo installiert man den Sensor für Flüssiggas (Propan/Butan)?

Platzieren Sie den Sensor 15-30 cm über dem Boden, höchstens 4 m vom Gasgerät entfernt, da diese Gase schwerer als Luft sind und sich am Boden ansammeln.

Was tun bei Alarm oder Gasgeruch?

Ziehen Sie nicht den Stecker, schalten Sie keine elektrischen Geräte ein, löschen Sie alle Flammen, öffnen Sie Türen und Fenster, schließen Sie die Gaszufuhr und kontaktieren Sie den Gasversorger oder die Feuerwehr, wenn der Alarm anhält.

Warum löst das Gerät einen Fehlalarm aus?

Aerosole (Haarspray, Desinfektionsmittel), Alkohole oder dicker Tabakrauch können den Alarm auslösen. Vermeiden Sie diese Quellen in der Nähe.

Wie testet man den Gasdetektor?

Verwenden Sie ein Butan-Feuerzeug: Lassen Sie etwas Gas ohne Flamme in der Nähe des Sensors ab. Der Alarm sollte auslösen (blinkende rote LED). Führen Sie diesen Test einmal monatlich durch.

Wie reinigt man den Detektor?

Reinigen Sie ihn mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie niemals Produkte mit Lösungsmitteln. Vermeiden Sie Feuchtigkeit, Staub und direkte Sonneneinstrahlung.

Welche Stromversorgung wird benötigt?

Das Gerät arbeitet an einer 230 V AC (+/-10%) / 50-60 Hz Steckdose. Die Leistungsaufnahme im Standby beträgt ca. 1,5 W.

Welche Gase erkennt der Schabus GXB3?

Er erkennt Stadtgas, Erdgas (Methan) und Flüssiggas (Propan/Butan). Die Schwellenwerte sind: Methan 2500 ppm, Propan/Butan 1000 ppm.

Gibt es eine Garantie auf dieses Gerät?

Ja, eine gesetzliche Garantie gegen Material- und Verarbeitungsfehler. Zur Inanspruchnahme senden Sie das Gerät mit einer Fehlerbeschreibung, dem Kaufbeleg und Ihren Kontaktdaten ein.

Kann ich den Gasdetektor selbst installieren?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden, um eine korrekte Positionierung des Sensors je nach Gasart und Ihre Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG GXB3 Schabus

GAS ALARM GX-B3 - Art.-Nr. 300222 Stadt-, Erd- und Flüssiggas

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

1 Warngerät: GAS ALARM GX-B3•

1 Gebrauchsanleitung•

Montagematerial (Schraube, 5mm Dübel)•

SICHERHEITSHINWEISE

Allgemein

Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung • sorgfältig durch.

Die Montage muss durch eine qualifizierte Fachkraft erfolgen.

Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

- Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.

Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •

Niederspannungsnetz angeschlossen sind.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Gas Alarm GX-B3 mit externem Sensor ist ein Gasmelder für Stadt-, Erd- und Flüssiggas und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt (s. Tabelle TECHNISCHE DATEN). Das Warnsignal erfolgt akustisch/optisch und gleichzeitig wird das angeschlossene Gasgerät abgeschaltet. Das Gerät ist geeignet für den normalen Haushaltsgebrauch und darf nicht in explosionsgefährdeten Räumen eingesetzt werden.

Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.

TECHNISCHE DATEN

Betriebsspannung: 230 V AC (+/-10%) / 50-60 Hz

Leistungsaufnahme: ca. 1,5 W (Stand-by)

Schaltleistung: 2300 W / 10 A

Funktionsbereich: -15 °C / +40 °C

Schutzart: IP 20

Schalldruck Summer: 60 dB (Abstand 10 cm)

Kabellänge: 2,5 m

Kabel ∅: 3,5 mm

Außenmaße (HxBxT): 121x57x38 mm

Datendiagramm Sensor
Gastyp	Auslösung lt. Diagramm	Mindest-konzentration
CO	keine Auslösung	keine Auslösung
Methan	2500ppm (0,25%)	<0,5%
Propan (Isobutan)	1000ppm (0,1%)	<0,2%
Ethanol (Aceton)	2500ppm (0,25%)	<0,5%

MONTAGEANLEITUNG

Der GAS ALARM GX-B3 und der Sensor dürfen nur in trockenen Innenräumen installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.

Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors! Bitte informieren Sie sich zu Ihrer eigenen Sicherheit bei Ihrem Versorgungsunternehmen über entsprechenden Gastyp und dessen Eigenschaften!

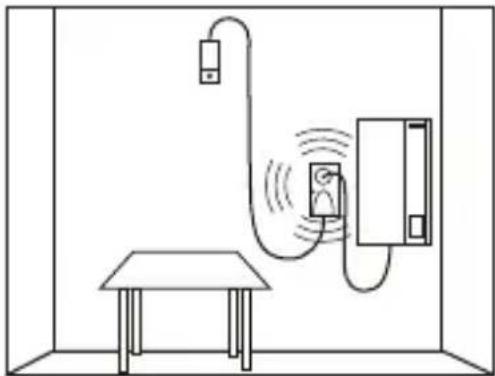

Platzierung des Sensors bei Stadt- und Erdgas (Methan CH4):

Montieren Sie den externen Sensor in einer Höhe von 15-30 cm unterhalb der Zimmerdecke, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Beachten Sie: Der Sensor muss oberhalb der höchsten Tür- oder Fensteröffnung des Raumes angebracht werden.

Stadt- und Erdgas (Methan) sind leichter als Luft und streben daher immer nach oben.

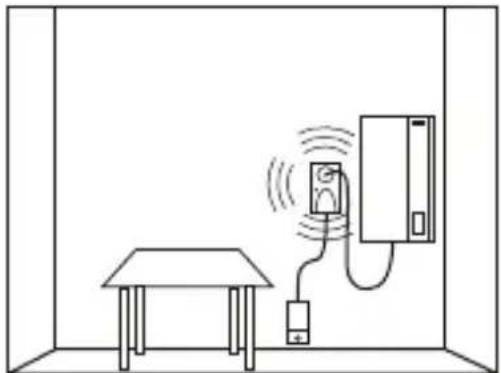

Platzierung des Sensors bei Flüssiggas (Propan C3H8 / Butan C4H10):

Montieren Sie den externen Sensor in einer Höhe von 15-30 cm oberhalb des Fußbodens, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Austretendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Es breitet sich dort ähnlich wie Wasser aus, nur eben gasförmig und sucht stets die niedrigste Stelle.

Der Sensor darf an folgenden Standorten nicht montiert werden:

Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)

Direkt neben einem Herd oder über einem Waschbecken•

Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.

In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann•

In explosionsgefährdeten Räumen•

INBETRIEBNAHME

Der GAS ALARM GX-B3 wird einfach in eine Steckdose 230V/50Hz gesteckt. Die Anzeige LED (Function) leuchtet gelb. Der Sensor des Überwachungssystems benötigt dabei eine Aufheizzeit von 3-5 Minuten zum Erreichen der Funktionsfähigkeit. Anschließend leuchtet die LED (Function) grün und der GAS ALARM GX-B3 ist betriebsbereit.

ACHTUNG: Aufgrund unterschiedlicher Transportbedingungen (lange Lagerung / Feuchtigkeit) kann unmittelbar nach der Aufheizzeit ein Alarm ausgelöst werden (LED blinkt rot). Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit. Dieser Vorgang muss evtl. bis zu drei mal wiederholt werden.

ALARM

Bei Austritt von Gas gibt das System bei überschreiten der Empfindlichkeitsschwelle sofort Alarm. Die elektronische Sirene ertönt und die LED (Function) blinkt rot auf.

VERHALTEN BEI ALARM (oder wenn Sie Gas riechen)

Das Warngerät nicht ausstecken•

Nehmen Sie keine weiteren elektrischen Geräte in Betrieb•

Zünden Sie kein offenes Licht an bzw. löschen Sie offenes Feuer•

Öffnen Sie Fenster und Türen und durchlüften Sie den Raum gründlich•

Unterbrechen Sie die Hauptgaszufuhr und sorgen Sie für die Beseitigung der Ursache • des Gasaustritts

Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren zuständigen Gasversorger • oder Ihren Fachmann

FEHLALARM

Der empfindliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.) aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu einem Fehlalarm führen.

FUNKTIONSTEST

Eine einfache Funktionsprüfung des Sensors ist mit Butangas aus einem Feuerzeug möglich. Ein kurzer Gasstoß, ohne das Feuerzeug zu zünden, löst einen Alarm aus und die LED (Function) blinkt rot.

Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen! Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom Sensor entfernen.

REINIGEN UND PFLEGEN

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät.

Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung befindet sich auf unserem Internetshop:

www.shop.elektrotechnik-schabus.de

GEWÄHRLEISTUNG

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt • werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).

Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.

Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik • Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben • jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.

Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollte Ihr Gerät defekt sein, bieten wir Ihnen folgende Möglichkeit:

Kontakt zu Elektrotechnik Schabus per: Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts

nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem

Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und

Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt.

Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
