Type product	Gasdetector voor stadsgas, aardgas en vloeibaar gas
Merk	Schabus
Model	GXB1pro (GAS ALARM GX-B1pro)
Voeding	230 V AC (+/-10%) / 50-60 Hz
Stroomverbruik	Ongeveer 3 W
Afmetingen (H x B x D)	118 x 60 x 44 mm
Beschermingsgraad	IP20
Geluidsdruk	90 dB op 10 cm
Toegestane vochtigheid	5 tot 90 % RV (niet condenserend)
Bedrijfstemperatuur	-10 °C tot +50 °C
Levensduur	Ongeveer 5 jaar
Gedetecteerde gassen	Methaan (stadsgas/aardgas), propaan, butaan
Detectiedrempel methaan	<5000 ppm (0,5 %)
Detectiedrempel propaan/butaan	<2000 ppm (0,2 %)
Alarmtype	Geluid en licht (rode LED)
Testknop	Ja, om alarm en LED te testen
Installatie	Hoog (15-30 cm van plafond) voor lichte gassen; laag (15-30 cm van vloer) voor zware gassen
Garantie	Wettelijke garantie tegen materiaal- en kwaliteitsfouten
Reiniging	Met een droge doek; geen oplosmiddelen gebruiken
Inhoud verpakking	1 detector GXB1pro, 1 gebruiksaanwijzing
Certificeringen	Conformiteitsverklaring beschikbaar op www.shop.elektrotechnik-schabus.de; WEEE 91394868

Veelgestelde vragen - GXB1pro Schabus

Hoe installeer ik de gasdetector GXB1pro?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Voor stadsgas en aardgas (methaan) plaatst u het apparaat 15-30 cm onder het plafond, binnen 4 m van het gasapparaat. Voor vloeibaar gas (propaan/butaan) plaatst u het 15-30 cm boven de vloer. Installeer het niet achter gordijnen, in de buurt van deuren/ramen of in explosiegevaarlijke gebieden.

Wat doe ik bij een gasalarm?

Haal de stekker niet uit het stopcontact. Steek geen elektrische apparaten aan. Doof alle vlammen. Open onmiddellijk deuren en ramen om te ventileren. Sluit de hoofdgaskraan. Als het alarm aanhoudt, neem dan contact op met de gasleverancier of de brandweer.

Hoe test ik de detector GXB1pro?

Gebruik de TEST-knop om de werking van de LED's en het geluidsalarm te controleren. Voor een functionele test kunt u een butaan-aansteker gebruiken: knijp deze zonder aan te steken in de buurt van de ventilatiesleuf gedurende ongeveer 30 seconden. Het alarm moet afgaan. Voer deze test een keer per maand uit.

Welke gassen worden gedetecteerd door de GXB1pro?

De GXB1pro detecteert stadsgas (methaan), aardgas (methaan) en vloeibaar gas (propaan en butaan). Het detecteert geen koolmonoxide (CO).

Wat is de levensduur van de sensor?

De levensduur van de detector is ongeveer 5 jaar. Na deze periode wordt aanbevolen het apparaat te vervangen.

Wat betekent een gele LED die brandt of knippert?

Een gele LED geeft een storing van het apparaat aan. Haal de stekker uit het stopcontact en steek deze er weer in. Als het probleem aanhoudt, neem dan contact op met de technische dienst van Schabus.

Waar plaats ik de detector voor stadsgas (methaan)?

Methaan is lichter dan lucht, plaats de detector op 15-30 cm onder het plafond, boven een deur of raam, binnen 4 m van het gasapparaat.

Waar plaats ik de detector voor vloeibaar gas (propaan/butaan)?

Deze gassen zijn zwaarder dan lucht, plaats de detector op 15-30 cm boven de vloer, binnen 4 m van het gasapparaat, uit de buurt van tocht.

Hoe reinig ik de detector GXB1pro?

Reinig de sensor regelmatig door stof te verwijderen met een droge linnen doek. Voor hardnekkig vuil kunt u de doek licht bevochtigen. Gebruik nooit producten die oplosmiddelen bevatten.

Wat te doen bij een vals alarm?

Aërosolen (haarlak, ontsmettingsmiddel, alcohol) of dikke tabaksrook kunnen een vals alarm veroorzaken. Ventileer de ruimte en als het alarm stopt, werkt de detector correct. Test anders het apparaat met de TEST-knop.

GEBRUIKSAANWIJZING GXB1pro Schabus

Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen!

▶ 1 waarschuwingsapparaat: GAS ALARM GX-B1pro
▶ 1 gebruiksaanwijzing

VEILIGHEIDSAANWIJZINGEN

Algemeen

• Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.
• De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren.
• Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.
• Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen.

Omgevingsfactoren

De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.

• Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals winkels, overdekte markten etc.
  • Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.
• Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.

REGLEMENTAIR VOORGESCHREVEN GEBRUIK

Het GAS ALARM GX-B1pro is een gasmelder voor stads-, aard- en vloeibaar gas en waarschuwt reeds bij een gasconcentratie, die ver onder de levensbedreigende waarde ligt. Dit monitoringsysteem is daarom in overeenstemming met het gebruiksdoeleinde zeer gevoelig ingesteld (zie tabel TECHNISCHE GEGEVENS). Het waarschuwingssignaal volgt akoestisch en optisch. Het apparaat is geschikt voor het normale gebruik in het huishouden en mag niet in explosiegevaarlijke ruimten gebruikt worden.

Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toege-staan.

TECHNISCHE GEGEVENS

Bedrijfsspanning: 230 (+/-10%) V AC / 50-60 Hz

Vermogensopname: ca. 3 W

Geluidsdruk zoemer: 90 dB (10 cm afstand)

Luchtvochtigheid (omgeving): 5–90 % RH (niet condenserend)

Temperatuurbereik: -10 °C / +50 °C

levensduur: ca. 5 jaar

Buitenmaten (HxBxD): 118x60x44 mm

Gegevensdiagram Sensor
Gastype Minimumconcentratie
CO geen inwerkingstelling
Methaan <5000 ppm (0,5%)
Propaan (isobutaan)	<2000 ppm (0,2%)
Ethanol (aceton) <5000 ppm (0,5%)

MONTAGEHANDLEIDING

Het GAS ALARM GX-B1pro mag uitsluitend in droge binnenruimten geïnstalleerd en moet afhankelijk van het gastype correct geplaatst worden, opdat een foutloze werking van het waarschuwingsapparaat gewaarborgd is.

Let onvoorwaardelijk op de voorgeschreven positie van het waarschuwingsapparaat! Gelieve omwille van uw eigen veiligheid bij uw energiebedrijf over het passende gastype en de eigenschappen daarvan te informeren!

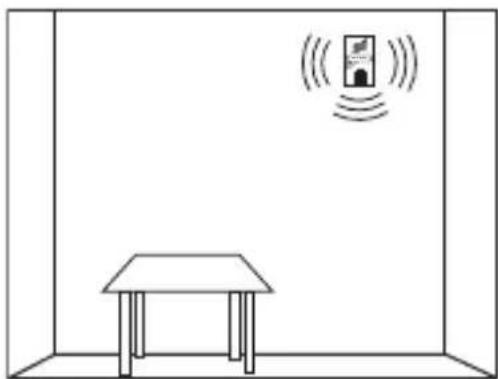

Plaatsing van het waarschuwingsapparaat bij stads- en aardgas (methaan CH4):

Steek het waarschuwingstoestel op een hoogte van 15-30 cm onder het plafond in het stopcontact, maar niet op een grotere afstand dan 4 m van het gasapparaat. Let op: het waarschuwingsapparaat moet boven de hoogste deur- of raamopening van de kamer aangebracht worden.

Stads- en aardgas (methaan) zijn lichter dan lucht en komen daardoor altijd naar boven.

Plaatsing van het waarschuwingsapparaat bij vloeibaar gas (propaan C3H8 / butaan C4H10):

Plaats het waarschuwingsapparaat op een hoogte van 15-30 cm boven de vloer, maar niet op een grote-re afstand dan 4 m van het gasapparaat. Vrijkomend vloeibaar gas is zwaarder dan lucht en zakt tot op de grond. Het breidt zich daar uit, net zoals water, echter gasvormig en zoekt steeds het laagste punt.

Het waarschuwingsapparaat mag op volgende locaties niet bediend worden:

• Plaatsen, die bij gaslekkage de inwerkingstelling van het alarm zouden kunnen verhinderen (bijvoorbeeld achter gordijnen of in kasten)
• Direct boven fornuis c.q. verbrandingsplaats of boven een wastafel
• Naast een deur, ramen, ventilatieruimte, ventilator, airconditioninginstallatie, enz.
  • In gebieden, waar stof of vuil de sensor buiten werking kan stellen
  • In explosiegevaarlijke ruimten

INSTALLATIE

De GAS ALARM GX-B1pro wordt simpelweg aangesloten op een 230V / 50Hz stopcontact.

De LED (Functie) indicator licht op in elke kleur, er is een korte alarmtoon te horen. De sensor van het bewakingssysteem heeft een opwarmtijd van 3-5 minuten nodig om de functionaliteit te bereiken, gedurende deze tijd knippert de groene LED. De LED (Operate) licht dan groen op en de GAS ALARM GX-B1pro is klaar voor gebruik.

TEST-knop

In het geval van een alarm wordt de alarmtoon gedempt met de TEST-knop, de rode LED blijft knipperen totdat er geen gas meer wordt gedetecteerd.

Test in de bewakingsmodus de functie van de LED's en het akoestische alarm met de TEST-knop.

FOUT

Als er een fout wordt gedetecteerd, licht de LED (fout) op of knippert geel. Koppel het apparaat los en sluit het opnieuw aan of neem contact op met Schabus elektrotechniek.

ALARM

Pas wanneer er een verhoogde gasconcentratie gedurende langer dan 30 seconden door de sensor wordt vastgesteld, geeft het apparaat een alarm af en de LED (Alarm) knippert dan rood.

GEDRAG BIJ ALARM (of wanneer u gas ruikt)

• Het waarschuwingsapparaat niet uitzetten
- Neem geen bijkomende elektrische apparaten in gebruik
• Steek geen open licht aan c.q. blus open vuur
- Open onmiddellijk ramen en deuren en verlucht de kamer c.q. het huis grondig.
- Onderbreek de hoofdgastoevoer en zorg ervoor dat de oorzaak van de gaslekkage verholpen wordt
- Contacteer bij aanhoudend/herhaaldelijk alarm uw in energievoorziening gespecialiseerde vakman c.q. de brandweer

VALS ALARM

De gevoelige sensor van het systeem reageert ook op andere gasvormige media. Het gebruik van aërosolen (drijfgas in sprays voor haar, ontsmetting, alcohol, enz.) maar ook sterke tabakswalm (rokend kaartgezelschap) kan tot een vals alarm leiden.

TEST VAN DE WERKING

Een eenvoudige test van de werking van het waarschuwingsapparaat is met butaangas uit een aansteker mogelijk. Een gas impuls (ca. 30 seconden) aan de onderste ventilatiesleuf van de behuizing, zonder de aansteker aan te steken, stelt een alarm in werking en de LED (Function) knippert in het rood. Verbreek het apparaat even van het stroomnet en start de opwarmingstijd opnieuw.

Omwille van uw veiligheid raden wij aan, deze test maandelijks door te voeren! Reinig regelmatig de sensor doordat u door te blazen het stof van de sensor verwijdert.

De datum (maand/jaar) voor de volgende sensor controle is op de sensor. Stuur ons voor de GASALARM op het testen van de fabriek.

Elektrotechnik Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks verhoogde gasconcentratie geen alarmsignaal door de gasmelder wordt afgegeven.

REINIGING EN VERZORGING

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat. Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.

CONFORMITEITSVERKLARING

De conformiteitsverklaring is te vinden op onze Internetshop: www.shop.elektrotechnik-schabus.de

GARANTIE

Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

• In geval van wettelijke garantie moet het apparaat met de volgende documenten ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).
• Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.
• Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.
• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor
• De garantie laat uw wettelijke rechten als consument onverlet.

RETOURZENDING

Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:

Telefoon +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

MILIEU-INFORMATIE

Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondstoffen te winnen en te gebruiken. Het evt. ook stoffen bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze stoffen in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na afloop van de levensduur ervan op milieuvriendelijke wijze gerecycled en hergebruikt worden. (WEEE-NR.: 91394868)

Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen.

Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente. U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten.
