Produkttyp	Gasdetektor für Stadtgas, Erdgas und Flüssiggas
Marke	Schabus
Modell	GXB1pro (GAS ALARM GX-B1pro)
Stromversorgung	230 V AC (+/-10%) / 50-60 Hz
Stromverbrauch	ca. 3 W
Abmessungen (H x B x T)	118 x 60 x 44 mm
Schutzart	IP20
Schalldruck	90 dB in 10 cm
Zulässige Luftfeuchtigkeit	5 bis 90 % RH (nicht kondensierend)
Betriebstemperatur	-10 °C bis +50 °C
Lebensdauer	ca. 5 Jahre
Erkannte Gase	Methan (Stadt-/Erdgas), Propan, Butan
Methan-Detektionsschwelle	<5000 ppm (0,5 %)
Propan/Butan-Detektionsschwelle	<2000 ppm (0,2 %)
Alarmtyp	Akustisch und optisch (rote LED)
Testtaste	Ja, zum Testen von Alarm und LED
Montage	Hoch (15-30 cm von der Decke) für leichte Gase; niedrig (15-30 cm vom Boden) für schwere Gase
Garantie	Gesetzliche Garantie gegen Material- und Qualitätsfehler
Reinigung	Mit einem trockenen Tuch; keine Lösungsmittel verwenden
Lieferumfang	1 GXB1pro-Detektor, 1 Bedienungsanleitung
Zertifizierungen	Konformitätserklärung verfügbar auf www.shop.elektrotechnik-schabus.de; WEEE 91394868

Häufig gestellte Fragen - GXB1pro Schabus

Wie installiere ich den Gasdetektor GXB1pro?

Die Installation darf nur von einem qualifizierten Techniker durchgeführt werden. Bei Stadtgas und Erdgas (Methan) montieren Sie das Gerät 15-30 cm unter der Decke, maximal 4 m vom Gasgerät entfernt. Bei Flüssiggas (Propan/Butan) platzieren Sie es 15-30 cm über dem Boden. Installieren Sie es nicht hinter Vorhängen, in der Nähe von Türen/Fenstern oder in explosionsgefährdeten Bereichen.

Was tun bei Gasalarm?

Ziehen Sie nicht den Netzstecker. Schalten Sie keine elektrischen Geräte ein. Löschen Sie alle Flammen. Öffnen Sie sofort Türen und Fenster zum Lüften. Schalten Sie die Hauptgaszufuhr ab. Wenn der Alarm anhält, kontaktieren Sie den Gasversorger oder die Feuerwehr.

Wie teste ich den GXB1pro-Detektor?

Verwenden Sie die TEST-Taste, um die Funktion der LEDs und des akustischen Alarms zu überprüfen. Für einen Funktionstest können Sie ein Butan-Feuerzeug verwenden: Betätigen Sie es ohne zu zünden in der Nähe des Belüftungsschlitzes für etwa 30 Sekunden. Der Alarm muss auslösen. Führen Sie diesen Test einmal im Monat durch.

Welche Gase erkennt der GXB1pro?

Der GXB1pro erkennt Stadtgas (Methan), Erdgas (Methan) und Flüssiggas (Propan und Butan). Er erkennt kein Kohlenmonoxid (CO).

Wie lange ist die Lebensdauer des Sensors?

Die Lebensdauer des Detektors beträgt etwa 5 Jahre. Nach dieser Zeit wird ein Austausch des Geräts empfohlen.

Was bedeutet eine gelbe oder blinkende LED?

Eine gelbe LED zeigt eine Störung des Geräts an. Ziehen Sie den Netzstecker und schließen Sie ihn wieder an. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Service von Schabus.

Wo platziere ich den Detektor für Stadtgas (Methan)?

Da Methan leichter als Luft ist, montieren Sie den Detektor 15-30 cm unter der Decke, über einer Tür oder einem Fenster, maximal 4 m vom Gasgerät entfernt.

Wo platziere ich den Detektor für Flüssiggas (Propan/Butan)?

Da diese Gase schwerer als Luft sind, platzieren Sie den Detektor 15-30 cm über dem Boden, maximal 4 m vom Gasgerät entfernt, fern von Luftströmen.

Wie reinige ich den GXB1pro-Detektor?

Reinigen Sie den Sensor regelmäßig, indem Sie Staub mit einem trockenen Leinentuch entfernen. Bei hartnäckigen Verschmutzungen können Sie das Tuch leicht anfeuchten. Verwenden Sie niemals Produkte, die Lösungsmittel enthalten.

Was tun bei Fehlalarm?

Aerosole (Haarspray, Desinfektionsmittel, Alkohol) oder dicker Tabakrauch können einen Fehlalarm auslösen. Lüften Sie den Raum und wenn der Alarm aufhört, funktioniert der Detektor korrekt. Andernfalls testen Sie das Gerät mit der TEST-Taste.

BEDIENUNGSANLEITUNG GXB1pro Schabus

GAS ALARM GX-B1pro - Art.-Nr. 300924 Stadt-, Erd- und Flüssiggas

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

▶ 1 Warngerät: GAS ALARM GX-B1pro
▶ 1 Gebrauchsanleitung

SICHERHEITSHINWEISE

Allgemein

• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.
  • Die Montage muss durch eine qualifizierte Fachkraft erfolgen.
  • Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz angeschlossen sind.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der GAS ALARM GX-B1pro mit internem Sensor ist ein Gasmelder für Stadt-, Erd- und Flüssiggas und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt (s. Tabelle TECHNISCHE DATEN). Das Warnsignal erfolgt akustisch und optisch. Das Gerät ist geeignet für den normalen Haushaltsgebrauch und darf nicht in explosionsgefährdeten Räumen eingesetzt werden.

Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.

TECHNISCHE DATEN

Betriebsspannung: 230 (+/-10%) V AC / 50-60 Hz

Leistungsaufnahme: ca. 3 W

Schutzart: IP 20

Schalldruck Summer: 90 dB (Abstand 10 cm)

Sensortyp: katalytisch

Funktionsbereich Sensor: -10 °C / +50 °C

Lagertemperatur Sensor: -20 °C / +70 °C

Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)

Lebensdauer Sensor: ca. 5 Jahre

Abmessungen (HxBxT): 118x60x44mm

Datendiagramm Sensor
Gastyp	Mindest-konzentration
CO keine Ausösung
Methan <5000 ppm (0,5%)
Propan (Isobutan) <2000 ppm (0,2%)
Ethanol (Aceton) <5000 ppm (0,5%)

MONTAGEANLEITUNG

Der GAS ALARM GX-B1pro darf nur in trockenen Innenräumen installiert und muss je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.

Achten Sie unbedingt auf die vorgeschriebene Position des Warngerätes! Bitte informieren Sie sich zu Ihrer eigenen Sicherheit bei Ihrem Versorgungsunternehmen über entsprechenden Gastyp und dessen Eigenschaften!

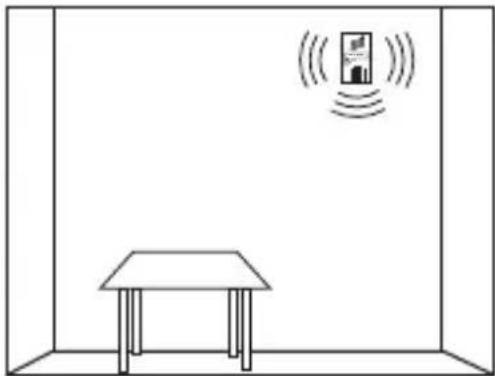

Platzierung des Warngerätes bei Stadt- und Erdgas (Methan CH4):

Stecken Sie das Warngerät in einer Höhe von 15-30 cm unterhalb der Zimmerdecke in die Steckdose, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Beachten Sie: Das Warngerät muss oberhalb der höchsten Tür- oder Fensteröffnung des Raumes angebracht werden.

Stadt- und Erdgas (Methan) sind leichter als Luft und streben daher immer nach oben.

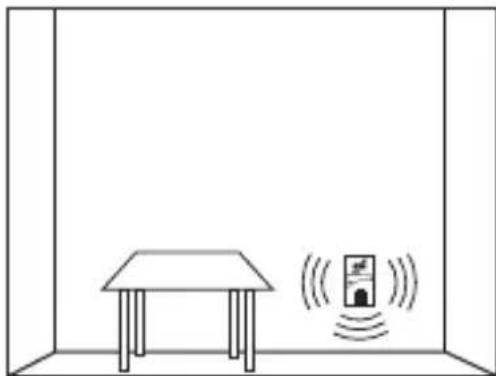

Platzierung des Warngerätes bei Flüssiggas (Propan C3H8 / Butan C4H10):

Stecken Sie das Warngerät in einer Höhe von 15-30 cm oberhalb des Fußbodens, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Austretendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Es breitet sich dort ähnlich wie Wasser aus, nur eben gasförmig und sucht stets die niedrigste Stelle.

Das Warngerät darf an folgenden Standorten nicht betrieben werden:

• Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)
• Direkt neben einem Herd oder über einem Waschbecken
• Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.
  • In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann
  • In explosionsgefährdeten Räumen

INBETRIEBNAHME

Der GAS ALARM GX-B1pro wird einfach in eine Steckdose 230V/50Hz gesteckt. Die Anzeige LED (Function) leuchtet zuerst einmal in jeder Farbe, ein kurzer Alarmton ist zu hören. Der Sensor des Überwachungssystems benötigt dabei eine Aufheizzeit von 3-5 Minuten zum Erreichen der Funktionsfähigkeit, in dieser Zeit blinkt die grüne LED. Anschließend leuchtet die LED (Operate) grün und der GAS ALARM GX-B1pro ist betriebsbereit.

ACHTUNG: Aufgrund unterschiedlicher Transportbedingungen (lange Lagerung / Feuchtigkeit) kann unmittelbar nach der Aufheizzeit ein Alarm ausgelöst werden (LED blinkt rot). Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit. Dieser Vorgang muss evtl. bis zu drei mal wiederholt werden.

TEST-Taste

Bei einem Alarm wird der Alarmton mit der TEST-Taste stumm geschaltet, die rote LED blinkt weiter bis kein Gas mehr festgestellt wird.

Im Überwachungsmodus testen Sie mit der TEST-Taste die Funktion der LEDs und des akustischen Alarmgebers.

STÖRUNG

Bei einer festgestellten Störung leuchtet oder blinkt die LED (error) gelb. Stecken Sie das Gerät aus und wieder ein oder nehmen Sie Kontakt mit Elektrotechnik Schabus auf.

ALARM

Erst wenn eine erhöhte Gaskonzentration länger als 30 Sekunden vom Sensor detektiert wird, löst das Gerät einen Alarm aus und die LED (Alarm) blinkt rot.

VERHALTEN BEI ALARM (oder wenn Sie Gas riechen)

• Das Warngerät nicht ausstecken
- Nehmen Sie keine weiteren elektrischen Geräte in Betrieb
• Zünden Sie kein offenes Licht an bzw. löschen Sie offenes Feuer
- Öffnen Sie Fenster und Türen und durchlüften Sie den Raum gründlich
- Unterbrechen Sie die Hauptgaszufuhr und sorgen Sie für die Beseitigung der Ursache des Gasaustritts
- Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren zuständigen Gasversorger oder Ihren Fachmann

FEHLALARM

Der empfindliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.), aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu einem Fehlalarm führen.

FUNKTIONSTEST

Eine einfache Funktionsprüfung des Warngerätes ist mit Butangas aus einem Feuerzeug möglich. Ein Gasstoß (ca. 30 s) an die unteren Lüftungsschlitze des Gehäuses, ohne das Feuerzeug zu zünden, löst einen Alarm aus und die LED (Function) blinkt rot. Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit.

Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen! Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom Sensor entfernen.

Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung. Bitte senden Sie den GASALARM zur Werksprüfung an uns:

Elektrotechnik Schabus GmbH & Co. KG

Baierbacher Str. 150

D-83071 Stephanskirchen

Germany

ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder gegeben wird.

REINIGEN UND PFLEGEN

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung finden Sie unter: www.elektrotechnik-schabus.de

GEWÄHRLEISTUNG

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
  • Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
