DistanceMaster Compact Pro - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk / Model	Laserliner DistanceMaster Compact Pro
Afmetingen (L x H x D)	43 x 110 x 27 mm
Gewicht (inclusief batterijen)	100 g
Voeding	2 AAA-batterijen 1,5 V LR03
Laserklasse	2, < 1 mW, 650 nm (EN 60825-1:2014/AC:2017)
Meetnauwkeurigheid (typisch)	± 2 mm
Meetbereik (binnen)	0,1 m – 50 m
Hoekmeting	Bereik ±90°, resolutie 0,1°, nauwkeurigheid 0,1°
Belangrijkste functies	Afstandsmeting, oppervlakte, volume, hoek (3 modi), continue meting min/max, Digital Connection (IEEE 802.15.4), geheugen, kleurenscherm, meetvlak achter/voor
Automatische uitschakeling	Laser: 30 s, apparaat: 3 min
Werkomstandigheden	-10°C tot 40°C, luchtvochtigheid max. 80% rH, hoogte max. 2000 m
Opslagomstandigheden	-20°C tot 70°C, luchtvochtigheid max. 80% rH
Onderhoud en reiniging	Reinig met een zachte, licht vochtige doek; gebruik geen oplosmiddelen of schurende middelen
Veiligheid	Laserklasse 2: niet in de straal kijken, directe blootstelling van de ogen vermijden, buiten bereik van kinderen houden
Kalibratie	Aanbevolen eenmaal per jaar
Goedkeuringen	CE (RED 2014/53/EU), AEEA
Draadloze interface	Digital Connection (IEEE 802.15.4, ISM-band 2,4 GHz, bereik max. 10 m)
Foutcodes	Err101 (batterijen), Err104 (berekening), Err152/153 (temperatuur), Err154 (buiten bereik), Err155/156 (zwak/sterk signaal), Err157 (meetfout), Err160 (te snelle beweging)

Veelgestelde vragen - DistanceMaster Compact Pro Laserliner

Hoe zet ik het apparaat aan en meet ik een afstand?

Druk kort op de AAN-toets om het apparaat in te schakelen. De laser wordt automatisch geactiveerd. Richt op het doel en druk opnieuw om de meting uit te voeren. Het resultaat verschijnt op het scherm. Om uit te schakelen, houdt u de UIT-toets 3 seconden ingedrukt.

Hoe wijzig ik de meeteenheid (m / ft / inch)?

Druk kort op de eenheidstoets (m/ft/inch/'_") wanneer het apparaat is ingeschakeld. De eenheid verandert bij elke druk.

Hoe gebruik ik de oppervlaktemeetfunctie?

Selecteer de oppervlaktemodus door meerdere keren op de functietoets te drukken tot het oppervlaktepictogram verschijnt. Voer de eerste lengtemeting uit en daarna de tweede breedtemeting. Het berekende oppervlak wordt automatisch weergegeven.

Hoe meet ik een volume?

Schakel naar de volumemodus (volumepictogram). Voer achtereenvolgens de drie metingen uit: lengte, breedte en hoogte. Het totale volume wordt na de derde meting weergegeven.

Wat moet ik doen als het scherm Err101 weergeeft?

Fout Err101 geeft aan dat de batterijen bijna leeg of versleten zijn. Vervang de twee AAA-batterijen (LR03) en let op de polariteit zoals aangegeven in het compartiment.

Hoe activeer ik de draadloze Digital Connection-verbinding?

Druk 1 seconde op de Digital Connection-toets (DS-pictogram) om te activeren. Het symbool verschijnt op het scherm. Activeer Bluetooth op uw mobiele telefoon en open de Laserliner-app. Het apparaat verschijnt in de lijst.

Hoe reinig ik het apparaat?

Gebruik een zachte, licht vochtige doek om de behuizing te reinigen. Gebruik nooit oplosmiddelen, schurende middelen of vloeistoffen die naar binnen kunnen dringen. Verwijder de batterijen voor langdurige opslag.

Wat is de nauwkeurigheid van het apparaat?

De typische nauwkeurigheid is ± 2 mm tot 10 m op een goed reflecterend oppervlak bij kamertemperatuur. Daarboven of onder moeilijke omstandigheden (fel zonlicht, donkere oppervlakken) kan de afwijking oplopen tot ± 0,2 mm/m.

Hoe meet ik een hoek met het apparaat?

Het apparaat heeft drie hoekmodi. Selecteer modus Hoek 1, 2 of 3. Voor modus 1 plaatst u het apparaat tegen het referentieoppervlak en meet u. De 360°-kantelingssensor berekent de hoek automatisch. Voor modi 2 en 3 voert u meerdere metingen (afstand en hoek) uit om een hoogte te krijgen.

Kan het apparaat door glas meten?

Nee, metingen door glas of transparante oppervlakken kunnen worden verstoord. Het wordt afgeraden door glas te richten. Gebruik altijd een stevig, niet-reflecterend doeloppervlak voor nauwkeurige metingen.

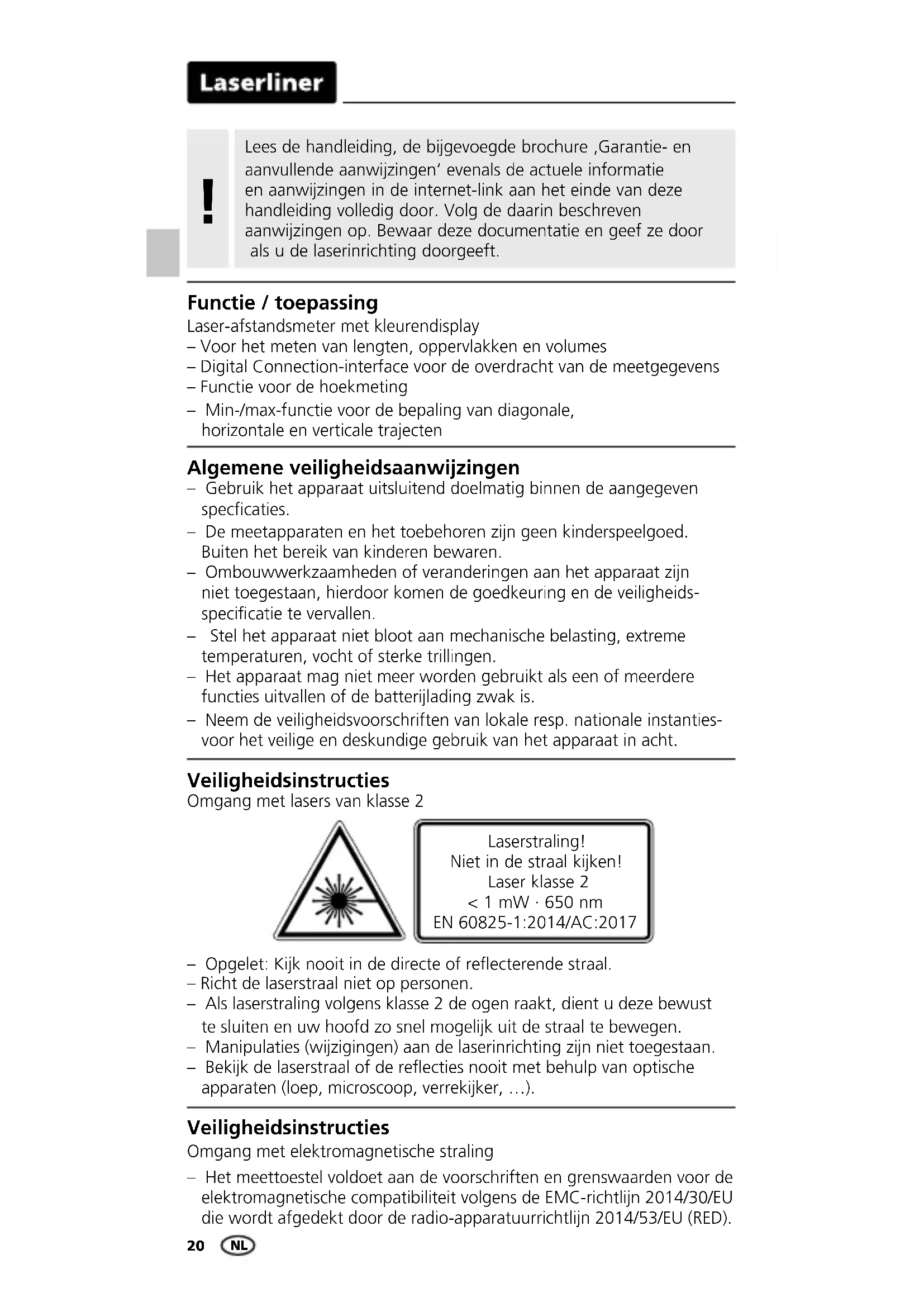

GEBRUIKSAANWIJZING DistanceMaster Compact Pro Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / toepassing

Laser-afstandsmeter met kleurendisplay

• Voor het meten van lengten, oppervlakken en volumes
• Digital Connection-interface voor de overdracht van de meetgegevens
• Functie voor de hoekmeting
• Min-/max-functie voor de bepaling van diagonale, horizontale en verticale trajecten

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheids-specificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties- voor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype DistanceMaster Compact Pro voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=ACH

Batterij plaatsen (zie afbeelding A).

Open het batterijvakje en plaats de batterijen overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit.

4.658m 11.237m 52.342m² 52.342m² 30.0° a b c d e f g k h j max min

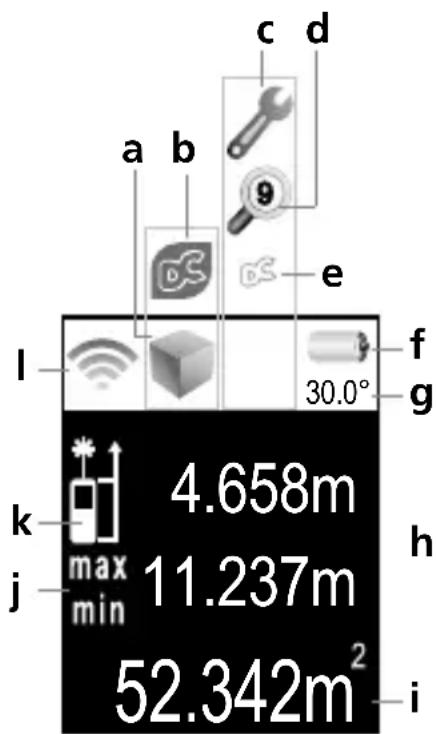

DISPLAY:

a Weergave lengte / oppervlak / volume / Hoekfunctie 1 + 2 + 3
b Digital Connection-functie
c Storing / service vereist
d Geheugen
e Digital Connection-functie geactiveerd
f Batterijsymbool
g Meetwaarde hoekfunctie
h Tussenwaarden / min-/max-waarde
i Meetwaarden / meetresultaten eenheid m / ft / inch / _' _"
j Constante min/max-meting
k Meetniveau (referentie) achter / voor
I Het staafdiagram geeft aan hoe geschikt het reflectieoppervlak is voor de meting. Dit is bijzonder handig bij metingen op grote afstand, donkere oppervlakken of fel omgevingslicht.

Laserliner

1.

DIST MIN/MAX 2. 4.

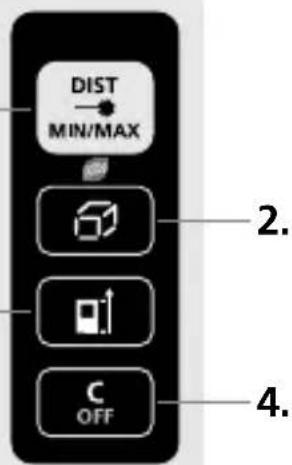

TOETSENBORD:

1. AAN / Meten / Constante min/max-meting
2. Lengte / oppervlak / volume / Hoekfunctie 1 + 2 + 3 / Digital Connection-functie / Geheugen
3. Meetniveau (referentie) achter / voor / Meeteenheid m / ft / inch / _'_" / Digital Connection-functie activeren
4. UIT / Wissen van de laatste meetwaarden

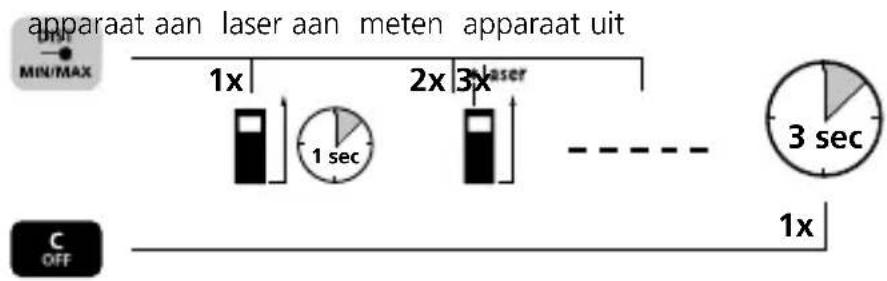

Inschakelen, meten en uitschakelen:

apparaat aan laser aan meten apparaat uit MIN/MAX 1x 2x 3x 3 sec 1x C OFF

Meeteenheid omschakelen:

m /ft / inch / _' _"

Wissen van de laatste meetwaarde:

dagger (apparaat aan) voor DIST MIN/MAX 1x 1 sec 1x

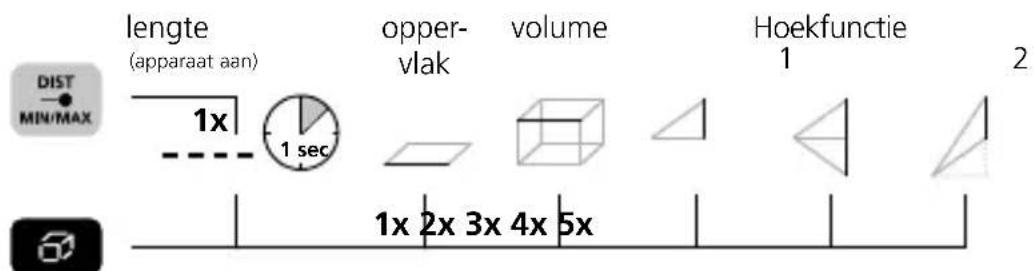

Meetfunctie omschakelen:

dังte (apparaat aan) 1x 1 sec opper- vlak volume Hoekfunctie 1 2 1x 2x 3x 4x 5x

DistanceMaster Compact Pro

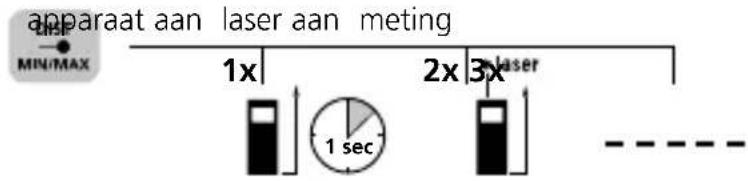

Lengtemeting:

apparaat aan laser aan meting MIN/MAX 1x 2x 3x laser 1 sec - - - - - -

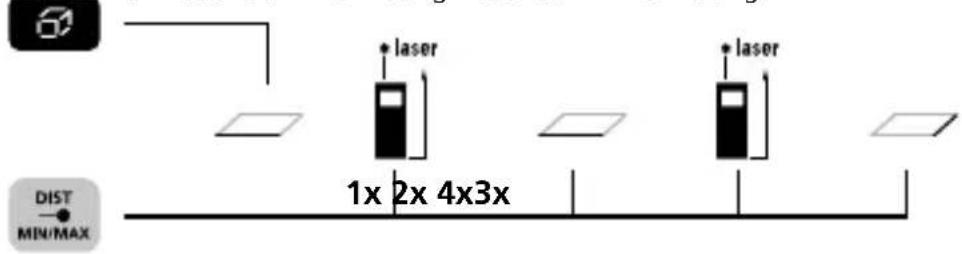

Oppervlaktemeting:

oppervlak laser aan 1e meting laser aan 2e meting

1x 2x 4x3x + laser + laser DIST MIN/MAX

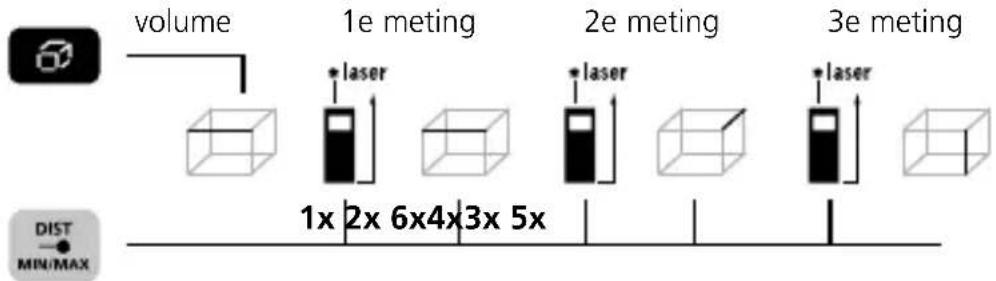

Volumemeting:

volume 1e meting 2e meting 3e meting 1x 2x 6x4x3x 5x * laser * laser * laser DIST MIN/MAX

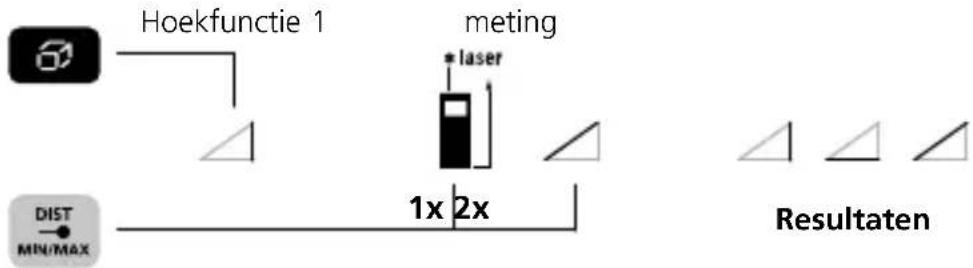

Hoekfunctie 1:

De meetresultaten worden automatisch bepaald door de 360°-neigingssensor.

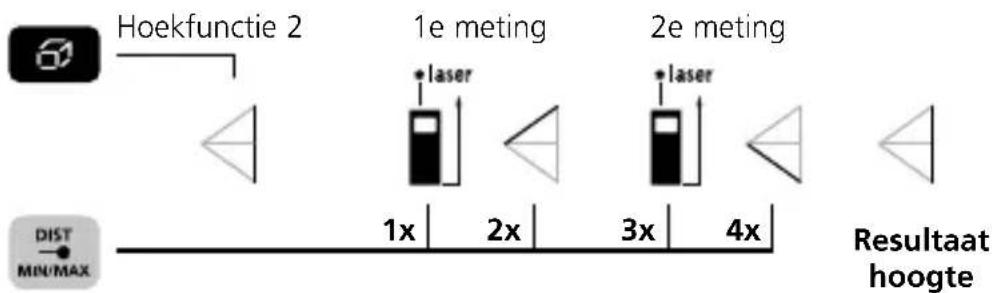

Hoekfunctie 2:

Hoekfunctie 2 1e meting 2e meting DIST MIN/MAX 1x | 2x | 3x | 4x Resultaat hoogte

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

Laserliner

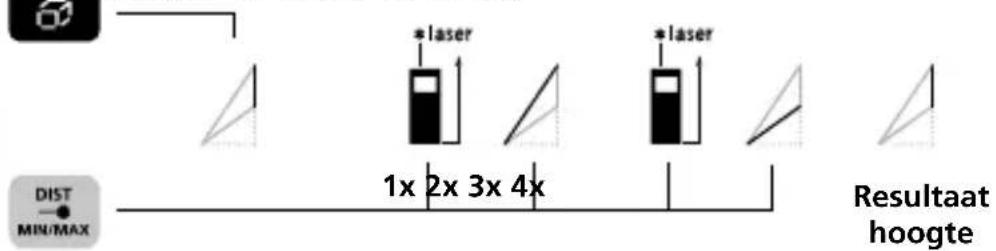

Hoekfunctie 3:

Hookfunctie 3 1e meting 2e meting

DIST MIN/MAX * laser 1x 2x 3x 4x * laser Resultaat hoogte

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

Hoekfunctie 1, 2, 3: De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

Constante min/max-meting:

3 sec. lang indrukken, afsluiten daarna de toets loslaten

1x 2x

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

Gegevensoverdracht

Het toestel beschikt over een Digital Connection die de draadloze gegevensoverdracht naar mobiele eindtoestellen (bijv. smartphone, tablet) mogelijk maakt.

Voor de systeemvereisten van een Digital Connection verwijzen wij naar http://laserliner.com/info?an=ble

Het toestel kan een draadloze verbinding opbouwen naar toestellen die compatibel zijn met de technische standaard IEEE 802.15.4. De standaard IEEE 802.15.4 is een overdrachtsprotocol voor Wireless Personal Area Networks (WPAN). De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevings- voorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigen- schappen van het eindtoestel.

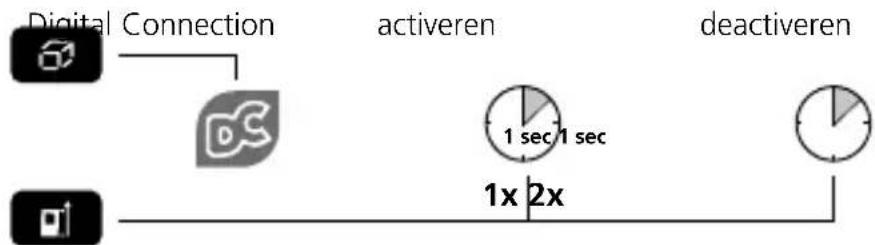

Digital Connection activeren / deactiveren:

Na de activering verschijnt het Digital Connection-symbol op het display (e). Bij een actieve functie kan een mobiel eindtoestel door middel van een app met het meettoestel worden verbonden.

DistanceMaster Compact Pro

Applicatie (app)

Voor het gebruik van de Digital Connection is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

Let op dat de draadloze interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Digital Connection kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst. Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

Geheugenfunctie:

Opgeslagen waarden bekijkenof

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Laserliner

Foutcode:

Err101: Batterij is bijna leeg

Err104: Berekeningsfout

Err152: Temperatuur is te hoog: > 40°C

Err153: Temperatuur is te laag: < 0°C

Err154: Buiten het meetbereik

Err155: Ontvangen signaal te zwak

Err156: Ontvangen signaal te sterk

Err157: Verkeerde meting of achtergrond te licht

Err160: Te snelle beweging van het meetapparaat

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen.

Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van

UMAREX-LASERLINER.

Technische gegevens
(Technische veranderingen voorbehouden. Rev21W40)

Afstandsmeting
Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik binnen** 0,1 m - 50 m
Hoekmeting
Meetbereik ± 90°
Resolutie 0,1°
Nauwkeurigheid 0,1°
Laserklasse 2 / < 1 mW	(EN 60825-1:2014/AC:2017)
Lasergolflengte 650 nm
Werkomstandigheden	-10°C ... 40°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Bedrijfsgegevens radiografische module	Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; Zendvermogen: max. 10 mW; Bandbreedte: 2 MHz; Bitrate: 1 Mbit/s; Modulatie: GFSK / FHSS

Technische gegevens (Technische veranderingen voorbehouden)

Automatische uitschakeling 30 sec. laser / 3 min. apparaat

Stroomverzorging 2 x 1,5V LR03 (AAA)

Afmetingen (B x H x D) 43 x 110 x 27 mm

Gewicht 100 g (incl. batterijen)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doeloppervlakken, kan de meetafwijking ± 2 mm/m groter worden.
** bij max. 5000 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder http://laserliner.com/info?an=ACH

CE UK CA
