DistanceMaster Compact Pro - Entfernungsmesser Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser
Marke / Modell	Laserliner DistanceMaster Compact Pro
Abmessungen (L x H x T)	43 x 110 x 27 mm
Gewicht (mit Batterien)	100 g
Stromversorgung	2 AAA-Batterien 1,5 V LR03
Laserklasse	2, < 1 mW, 650 nm (EN 60825-1:2014/AC:2017)
Messgenauigkeit (typisch)	± 2 mm
Messbereich (innen)	0,1 m – 50 m
Winkelmessung	Bereich ±90°, Auflösung 0,1°, Genauigkeit 0,1°
Hauptfunktionen	Entfernungsmessung, Flächenmessung, Volumenmessung, Winkelmessung (3 Modi), kontinuierliche Messung min/max, Digital Connection (IEEE 802.15.4), Speicher, Farbdisplay, Messebene hinten/vorne
Automatische Abschaltung	Laser: 30 s, Gerät: 3 min
Arbeitsbedingungen	-10°C bis 40°C, max. Luftfeuchtigkeit 80% rH, max. Höhe 2000 m
Lagerbedingungen	-20°C bis 70°C, max. Luftfeuchtigkeit 80% rH
Pflege und Reinigung	Mit einem weichen, leicht feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken, direkte Augenexposition vermeiden, außerhalb der Reichweite von Kindern aufbewahren
Kalibrierung	Einmal jährlich empfohlen
Zulassungen	CE (RED 2014/53/EU), WEEE
Schnittstelle (drahtlos)	Digital Connection (IEEE 802.15.4, ISM-Band 2,4 GHz, Reichweite max. 10 m)
Fehlercodes	Err101 (Batterien), Err104 (Berechnung), Err152/153 (Temperatur), Err154 (außerhalb des Bereichs), Err155/156 (schwaches/starkes Signal), Err157 (fehlerhafte Messung), Err160 (zu schnelle Bewegung)

Häufig gestellte Fragen - DistanceMaster Compact Pro Laserliner

Wie schalte ich das Gerät ein und messe eine Entfernung?

Drücken Sie kurz die EIN-Taste, um das Gerät einzuschalten. Der Laser wird automatisch aktiviert. Zielen Sie auf das Ziel und drücken Sie erneut, um die Messung durchzuführen. Das Ergebnis wird auf dem Bildschirm angezeigt. Zum Ausschalten halten Sie die AUS-Taste 3 Sekunden lang gedrückt.

Wie ändere ich die Maßeinheit (m / ft / inch)?

Drücken Sie kurz die Einheitentaste (m/ft/inch/'_"), wenn das Gerät eingeschaltet ist. Die Einheit ändert sich bei jedem Tastendruck.

Wie verwende ich die Flächenmessfunktion?

Wählen Sie den Modus Fläche durch mehrmaliges Drücken der Funktionstaste, bis das Flächensymbol erscheint. Führen Sie die erste Längenmessung durch, dann die zweite Breitenmessung. Die berechnete Fläche wird automatisch angezeigt.

Wie messe ich ein Volumen?

Wechseln Sie in den Modus Volumen (Volumensymbol). Führen Sie nacheinander die drei Messungen durch: Länge, Breite und Höhe. Das Gesamtvolumen wird nach der dritten Messung angezeigt.

Was tun, wenn auf dem Bildschirm Err101 angezeigt wird?

Der Fehler Err101 zeigt an, dass die Batterien schwach oder leer sind. Ersetzen Sie beide AAA-Batterien (LR03) unter Beachtung der im Batteriefach angegebenen Polarität.

Wie aktiviere ich die drahtlose Digital Connection?

Drücken Sie die Digital Connection-Taste (DS-Symbol) 1 Sekunde lang, um sie zu aktivieren. Das Symbol erscheint auf dem Bildschirm. Aktivieren Sie auf Ihrem Mobilgerät Bluetooth und öffnen Sie die Laserliner-App. Das Gerät wird in der Liste angezeigt.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten, die ins Innere eindringen könnten. Entfernen Sie die Batterien vor längerer Lagerung.

Wie genau ist das Gerät?

Die typische Genauigkeit beträgt ± 2 mm bis 10 m auf einer gut reflektierenden Oberfläche bei Raumtemperatur. Darüber hinaus oder unter schwierigen Bedingungen (starke Sonneneinstrahlung, dunkle Oberflächen) kann die Abweichung bis zu ± 0,2 mm/m betragen.

Wie messe ich einen Winkel mit dem Gerät?

Das Gerät verfügt über drei Winkelmessmodi. Wählen Sie den Modus Winkel 1, 2 oder 3. Für Modus 1 legen Sie das Gerät an die Referenzfläche an und messen. Der 360°-Neigungssensor berechnet den Winkel automatisch. Für die Modi 2 und 3 führen Sie mehrere Messungen (Entfernung und Winkel) durch, um eine Höhe zu erhalten.

Kann das Gerät durch Glas messen?

Nein, Messungen durch Fenster oder transparente Oberflächen können verfälscht werden. Es wird abgeraten, durch Glas zu zielen. Verwenden Sie für genaue Messungen immer eine feste, nicht reflektierende Zieloberfläche.

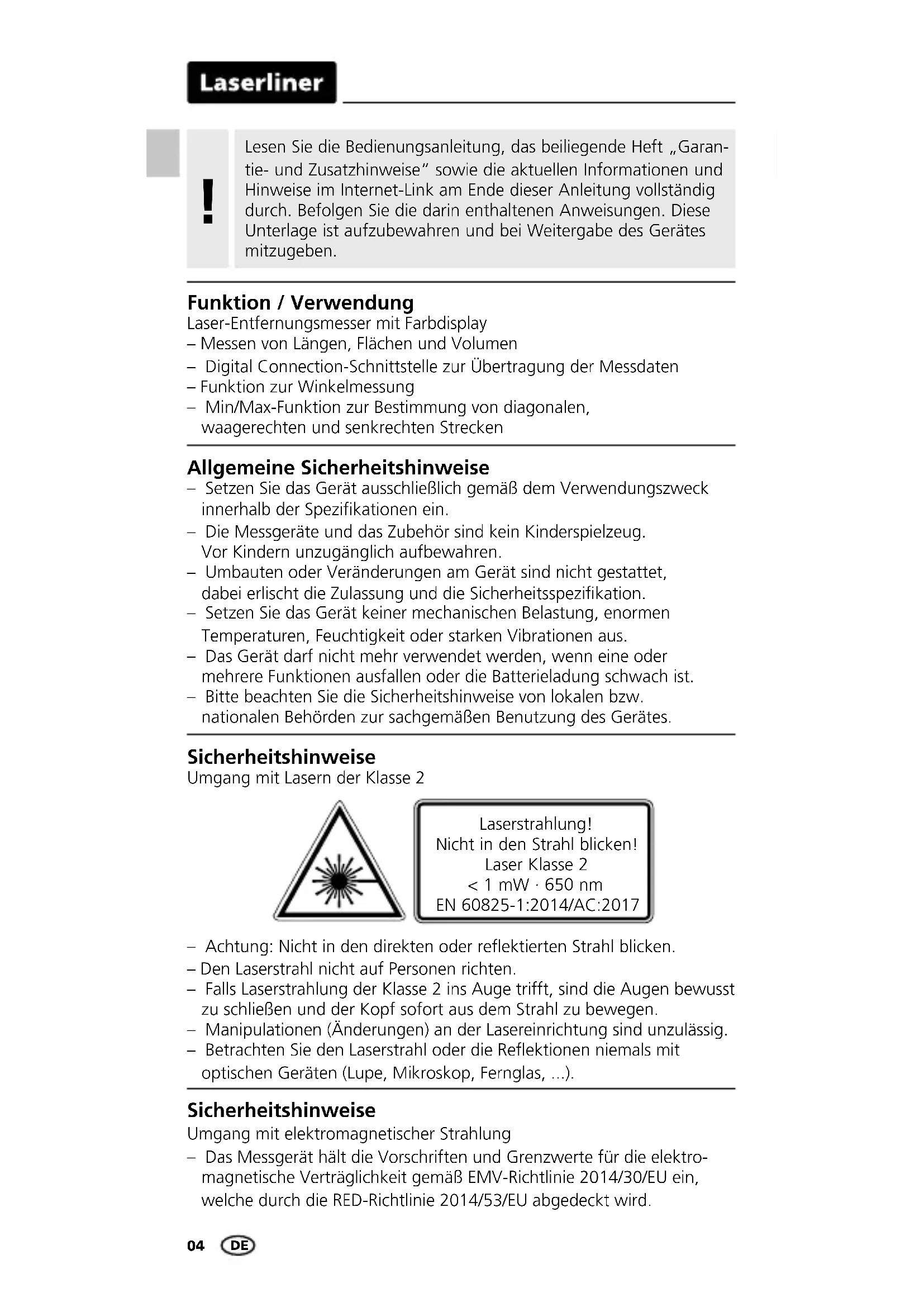

BEDIENUNGSANLEITUNG DistanceMaster Compact Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit Farbdisplay

• Messen von Längen, Flächen und Volumen
• Digital Connection-Schnittstelle zur Übertragung der Messdaten
  – Funktion zur Winkelmessung
• Min/Max-Funktion zur Bestimmung von diagonalen, waagerechten und senkrechten Strecken

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
- Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp DistanceMaster Compact Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=ACH

Einsetzen der Batterien (siehe Abbildung A)

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

4.658m 11.237m 52.342m² 52.342m² 30.0° h j k l a b c d e f g min

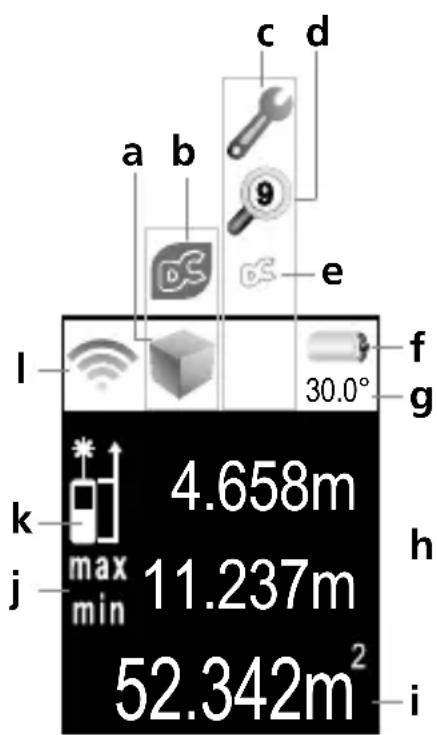

DISPLAY:

a Anzeige Länge / Fläche / Volumen / Winkelfunktion 1 + 2 + 3
b Digital Connection-Funktion
c Fehlfunktion / Service erforderlich
d Speicher
e Digital Connection-Funktion aktiviert
f Batteriesymbol
g Messwert Winkelfunktion
h Zwischenwerte / min/max-Werte
i Messwerte / Messergebnisse Einheit m / ft / inch / _' _"
j min/max-Dauermessung
k Messebene (Referenz) hinten / vorne
Das Balkendiagramm zeigt an, wie gut die Reflexionsfläche zur Messung geeignet ist. Das ist besonders hilfreich bei Messungen auf weite Entfernungen, dunklen Oberflächen oder bei hellem Umgebungslicht.

Laserliner

1.

DIST MIN/MAX 2. 4.

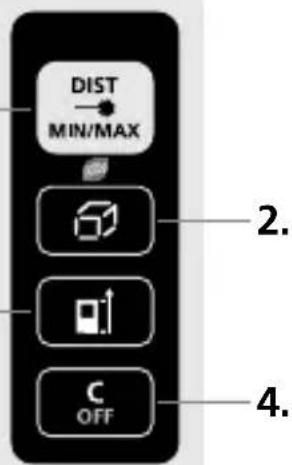

TASTATUR:

1. AN / Messen / min/max-Dauermessung
2. Länge / Fläche / Volumen / Winkelfunktion 1 + 2 + 3 / Digital Connection-Funktion / Speicher
3. Messebene (Referenz) hinten / vorne / Messeinheit m / ft / inch / _' _"/ Digital Connection-Funktion aktivieren
4. AUS / Löschen der letzten Messwerte

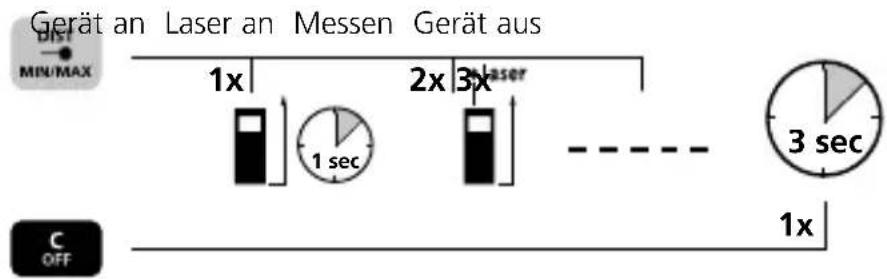

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus 1x 2x 3x laser 1 sec 3 sec 1x C OFF

Messeinheit umschalten:

m /ft / inch / _ ' _ "

Löschen des letzten Messwertes:

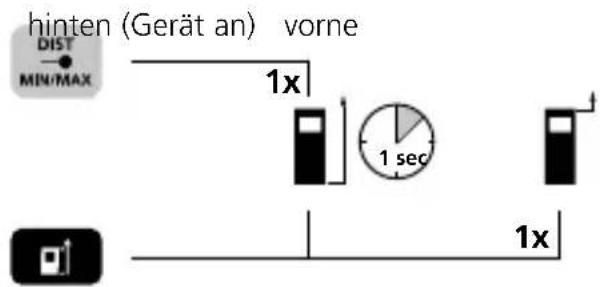

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne DIST MIN/MAX 1x 1 sec 1x

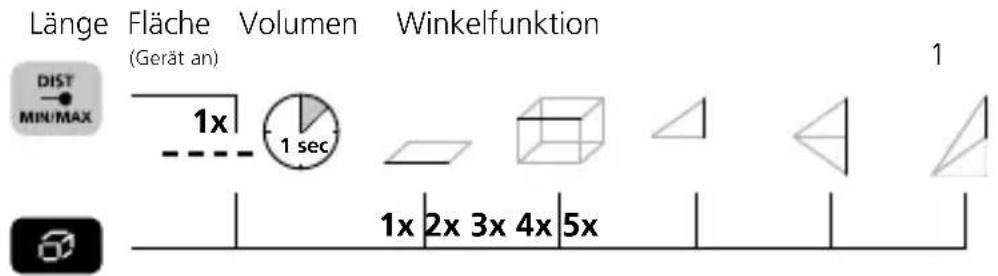

Messfunktionen umschalten:

Länge Fläche Volumen Winkelfunktion (Gerät an) 1x 1 sec 1 x 2x 3x 4x 5x DIST MIN/MAX 1

DistanceMaster Compact Pro

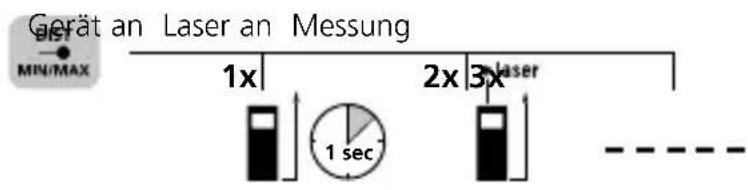

Längenmessung:

Gerät an Laser an Messung MIN/MAX 1x 2x 3x laser 1 sec - - - - - -

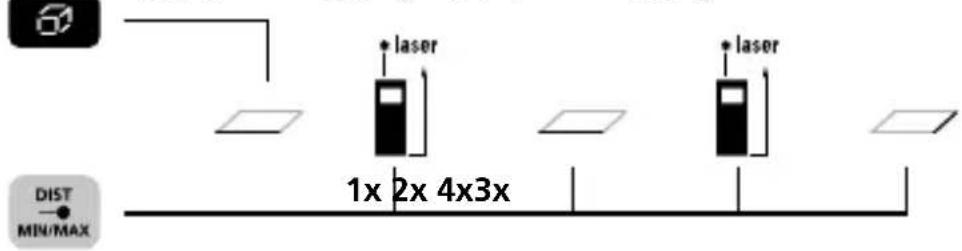

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x 4x3x * laser * laser DIST MIN/MAX

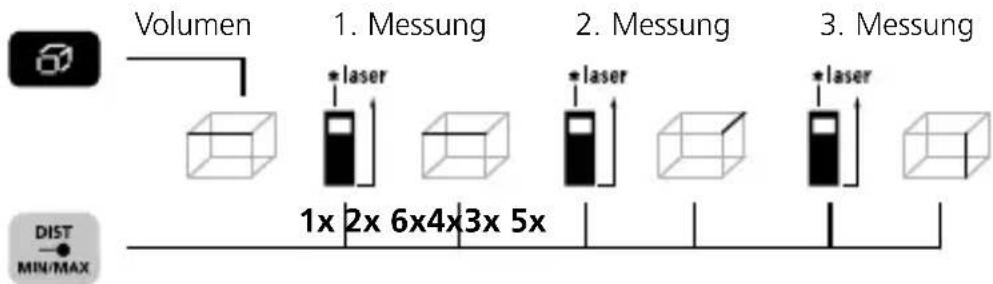

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung 1x 2x 6x4x3x 5x DIST MIN/MAX

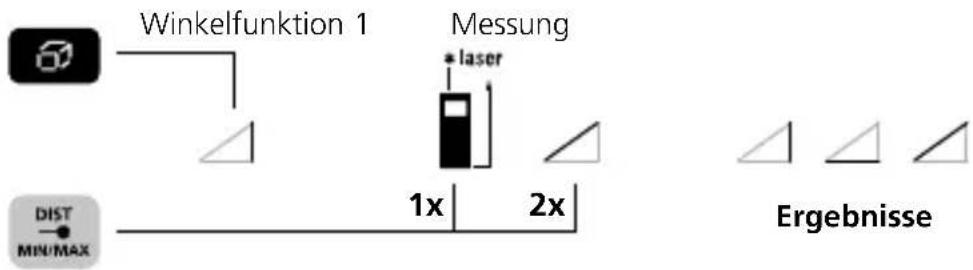

Winkelfunktion 1:

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

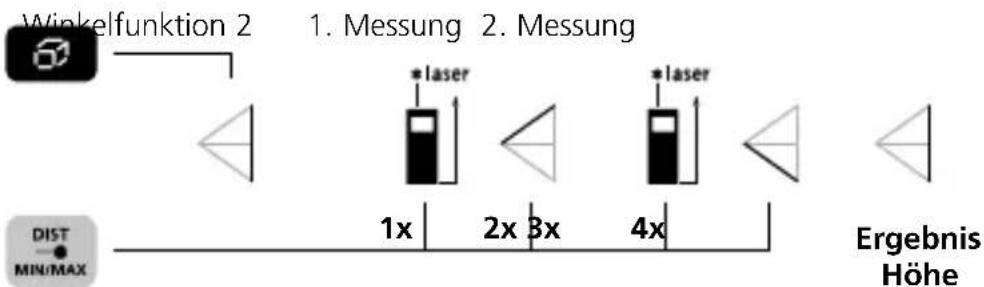

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung * laser * laser 1x 2x 3x 4x DIST MIN/MAX Ergebnis Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Laserliner

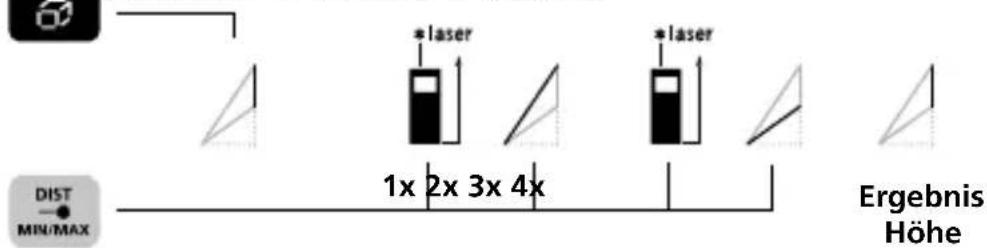

Winkelfunktion 3:

Winkelfunktion 3 1. Messung 2. Messung

*laser *laser 1x 2x 3x 4x DISTR MIN/MAX Ergebnis Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Winkelfunktion 1, 2 und 3: Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

1x 2x

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter http://laserliner.com/info?an=ble

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

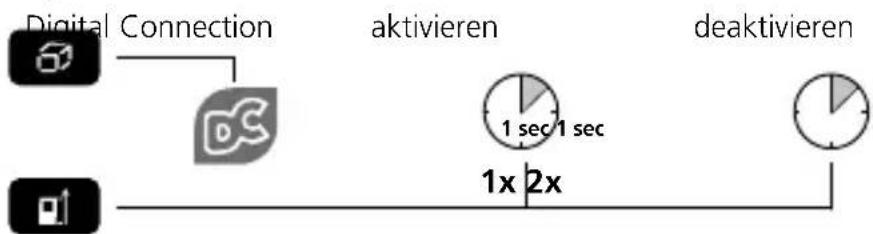

Digital Connection aktivieren / deaktivieren:

Das Digital Connection-Symbol erscheint nach Aktivierung im Display (e). Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App mit dem Messgerät verbinden.

Applikation (App)

Zur Nutzung der Digital Connection wird eine App-likation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Speicher-Funktion:

(No text)

Gespeicherte Werte ansehenoder

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
  – Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Laserliner

Fehlercode:

Err101: Batterien austauschen

Err104: Berechnungsfehler

Err152: Temperatur ist zu hoch: > 40°C

Err153: Temperatur ist zu niedrig: < 0°C

Err154: Außerhalb des Messbereichs

Err155: Empfangenes Signal zu schwach

Err156: Empfangenes Signal zu stark

Err157: Falsche Messung oder der Hintergrund ist zu hell

Err160: Zu schnelle Bewegung des Messgerätes bei der Messung

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten
(Technische Änderungen vorbehalten. Rev21W40)

Distanzmessung
Genauigkeit (typisch)* ± 2 mm
Messbereich innen** 0,1 m	- 50 m
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Laserwellenlänge 650 nm
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max.80% rH, nicht kondensierend, Arbeits-höhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C,Luftfeuchtigkeit max. 80%rH
Betriebsdaten Funkmodul	Schnittstelle IEEE 802.15.4. LE ≥ 4.x(Digital Connection); Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle;Sendeleistung: max. 10 mW; Bandbreite:2 MHz; Bitrate: 1 Mbit/s; Modulation:GFSK / FHSS

Technische Daten (Technische Änderungen vorbehalten)

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Stromversorgung 2 x 1,5V LR03 (AAA)

Abmessungen (B x H x T) 43 x 110 x 27 mm

Gewicht 100 g (inkl. Batterien)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5.000 lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACH

CE UK CA

Laserliner

!
