Tipo di prodotto	Telemetro laser
Marca / Modello	Laserliner DistanceMaster Compact Pro
Dimensioni (L x H x P)	43 x 110 x 27 mm
Peso (pile incluse)	100 g
Alimentazione	2 pile AAA 1,5 V LR03
Classe laser	2, < 1 mW, 650 nm (EN 60825-1:2014/AC:2017)
Precisione di misura (tipica)	± 2 mm
Campo di misura (interno)	0,1 m – 50 m
Misura dell'angolo	Campo ±90°, risoluzione 0,1°, precisione 0,1°
Funzioni principali	Misurazione di distanza, superficie, volume, angolo (3 modalità), misurazione continua min/max, Digital Connection (IEEE 802.15.4), memoria, display a colori, piano di misura posteriore/anteriore
Spegnimento automatico	Laser: 30 s, dispositivo: 3 min
Condizioni operative	-10°C a 40°C, umidità max 80% rH, altitudine max 2000 m
Condizioni di conservazione	-20°C a 70°C, umidità max 80% rH
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido; non utilizzare solventi né prodotti abrasivi
Sicurezza	Laser classe 2: non guardare il fascio, evitare esposizione diretta agli occhi, tenere fuori dalla portata dei bambini
Calibrazione	Raccomandata una volta all'anno
Omologazioni	CE (RED 2014/53/UE), RAEE
Interfaccia wireless	Digital Connection (IEEE 802.15.4, banda ISM 2,4 GHz, portata max 10 m)
Codici di errore	Err101 (pile), Err104 (calcolo), Err152/153 (temperatura), Err154 (fuori campo), Err155/156 (segnale debole/forte), Err157 (misura errata), Err160 (movimento troppo rapido)

Domande frequenti - DistanceMaster Compact Pro Laserliner

Come accendere e misurare una distanza ?

Premere brevemente il tasto MARCIA per accendere l'apparecchio. Il laser si attiva automaticamente. Puntare il bersaglio e premere di nuovo per effettuare la misura. Il risultato viene visualizzato a schermo. Per spegnere, tenere premuto il tasto ARRESTO per 3 secondi.

Come cambiare l'unità di misura (m / ft / inch) ?

Premere brevemente il tasto unità (m/ft/inch/'_" ) quando l'apparecchio è acceso. L'unità cambia ad ogni pressione.

Come utilizzare la funzione di misurazione della superficie ?

Selezionare la modalità Superficie premendo più volte il tasto funzione fino a vedere l'icona della superficie. Effettuare la prima misura di lunghezza, poi la seconda misura di larghezza. La superficie calcolata viene visualizzata automaticamente.

Come misurare un volume ?

Passare alla modalità Volume (icona volume). Effettuare successivamente le tre misure: lunghezza, larghezza e altezza. Il volume totale viene visualizzato dopo la terza misura.

Cosa fare se lo schermo mostra Err101 ?

L'errore Err101 indica che le pile sono deboli o esaurite. Sostituire entrambe le pile AAA (LR03) rispettando la polarità indicata nel vano.

Come attivare la connessione wireless Digital Connection ?

Premere il tasto Digital Connection (icona DS) per 1 secondo per attivare. Il simbolo appare sullo schermo. Sul telefono, attivare il Bluetooth e aprire l'app Laserliner. Il dispositivo appare nell'elenco.

Come pulire l'apparecchio ?

Utilizzare un panno morbido leggermente umido per pulire la custodia. Non utilizzare mai solventi, prodotti abrasivi o liquidi che potrebbero penetrare all'interno. Rimuovere le pile prima di una conservazione prolungata.

Qual è la precisione dell'apparecchio ?

La precisione tipica è di ± 2 mm fino a 10 m su una superficie ben riflettente a temperatura ambiente. Oltre o in condizioni difficili (forte irraggiamento solare, superfici scure), lo scarto può raggiungere ± 0,2 mm/m.

Come misurare un angolo con l'apparecchio ?

L'apparecchio dispone di tre modalità angolari. Selezionare la modalità Angolo 1, 2 o 3. Per la modalità 1, posizionare l'apparecchio contro la superficie di riferimento e misurare. Il sensore di inclinazione 360° calcola l'angolo automaticamente. Per le modalità 2 e 3, effettuare più misure (distanza e angolo) per ottenere un'altezza.

L'apparecchio può misurare attraverso il vetro ?

No, le misure attraverso vetri o superfici trasparenti possono essere falsate. Non è consigliabile puntare attraverso un vetro. Utilizzare sempre una superficie bersaglio solida e non riflettente per misure precise.

MANUALE UTENTE DistanceMaster Compact Pro Laserliner

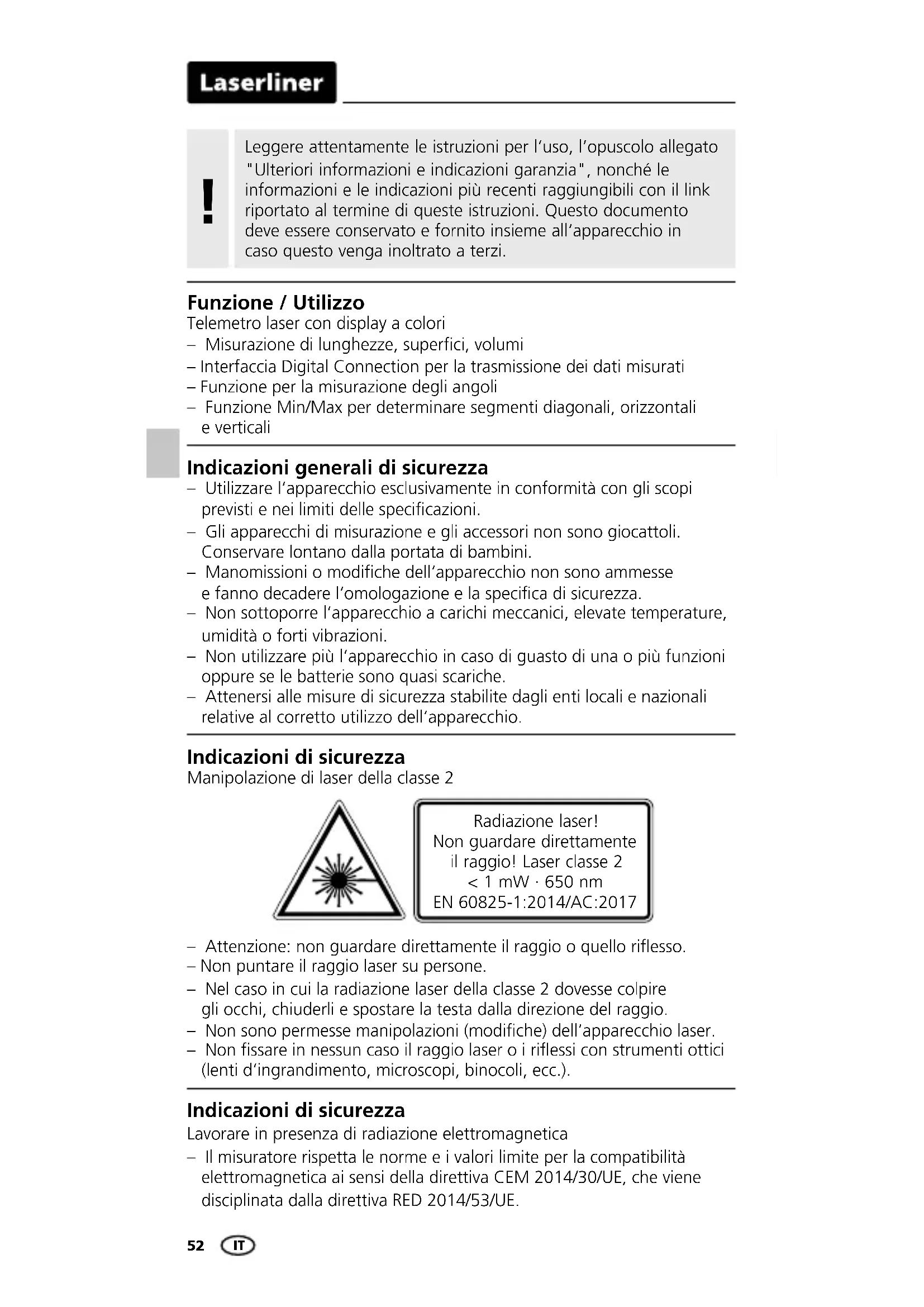

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Telemetro laser con display a colori

• Misurazione di lunghezze, superfici, volumi
• Interfaccia Digital Connection per la trasmissione dei dati misurati
• Funzione per la misurazione degli angoli
• Funzione Min/Max per determinare segmenti diagonali, orizzontali e verticali

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

- Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene disciplinata dalla direttiva RED 2014/53/UE.

• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente DistanceMaster Compact Pro soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea “Radio Equipment Richtlinie” 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://laserliner.com/info?an=ACH

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

a b c d 9 e l 30.0° f g k 4.658m 11.237m h j max min 52.342m² i

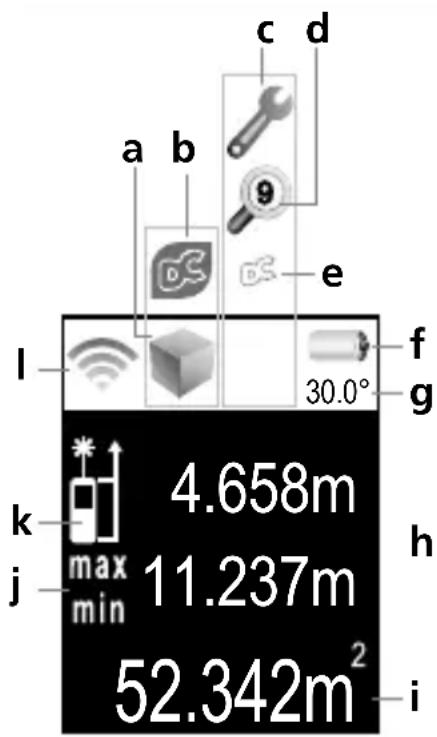

DISPLAY:

a Indicatore lunghezza / area / volume / Funzione angoli 1 + 2 + 3
b Funzione Digital Connection
c Funzionamento scorretto / Necessario servizio assistenza
d Memoria
e Funzione Digital Connection attivata
f Simbolo della pila
g Valore misurato funzione angolo
h Valori intermedi / valori min/max
i Valori misurati / risultati di misura / Unità di misura m / ft / inch / _' _"
j Misura permanente min/max
k Piano di misura (riferimento) posteriore / anteriore
I L'istogramma indica se la superficie riflettente è adatta alla misurazione. Indicazione particolarmente utile per misurazioni a grande distanza, di superfici scure o in ambienti luminosi.

Laserliner

1.

DIST MIN/MAX 2. 4.

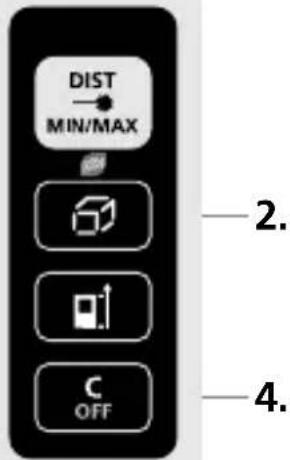

TASTIERA:

1. ON / Misura / Misura permanente min/max
2. Lunghezza / area / volume / Funzione angoli 1 + 2 + 3 / Funzione Digital Connection / Memoria
3. Piano di misura (riferimento) posteriore / anteriore / Unità di misura m / ft / inch / _' _" / Attivazione funzione Digital Connection
4. OFF / Cancellazione degli ultimi valori misurati

Accensione, misura e spegnimento:

Strumento On Laser On Misura Strumento Off

MIN/MAX 1x 2x 3xaser 1 sec 3 sec 1x C OFF

Cambio dell'unità di misura:

m /ft / inch / _' _"

Cancellazione dell'ultimo valore misurato:

Commutazione del piano di misura (riferimento):

posteriore (Strumento On) anteriore

MIN/MAX 1x 1 sec 1x

Cambio delle funzioni di misura:

Lunghezza Area Volume Funzione angoli (Strumento On)

1x 2x 3x 4x 5x

DistanceMaster Compact Pro

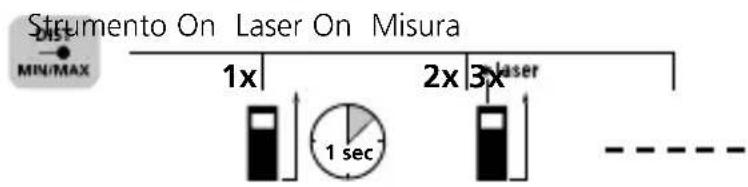

Misura della lunghezza:

Strumento On Laser On Misura DIST MIN/MAX 1x 2x 3x laser 1 sec - - - - -

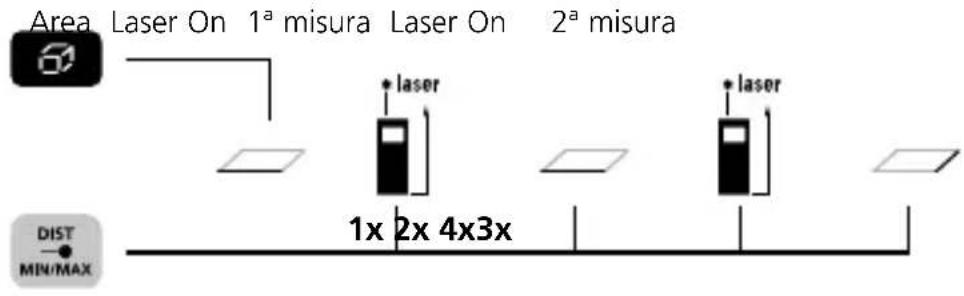

Misura dell'area:

Area Laser On 1a misura Laser On 2a misura 1x 2x 4x3x DIST MIN/MAX

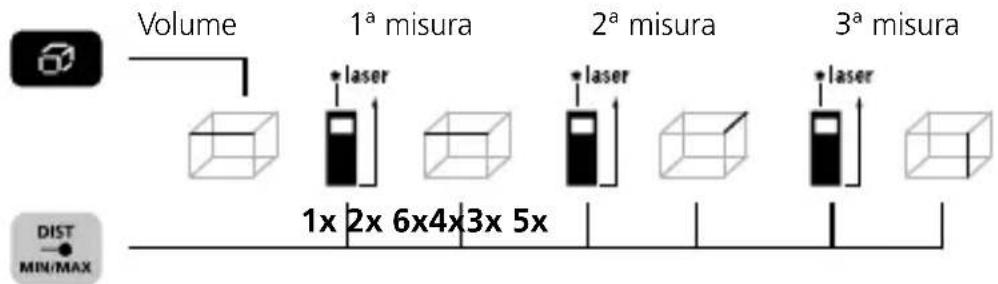

Misura del volume:

Volume 1a misura 2a misura 3a misura 1x 2x 6x4x 3x 5x DIST MIN/MAX

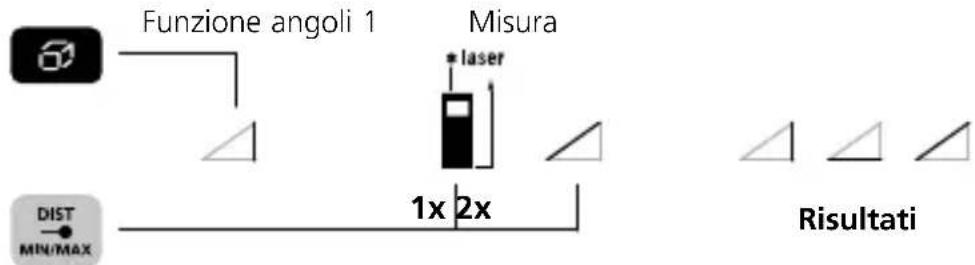

Funzione angoli 1:

Funzione angoli 1 Misura * laser 1x 2x DIST MIN/MAX Risultati

I risultati di misurazione vengono determinati automaticamente dal sensore di inclinazione a 360°.

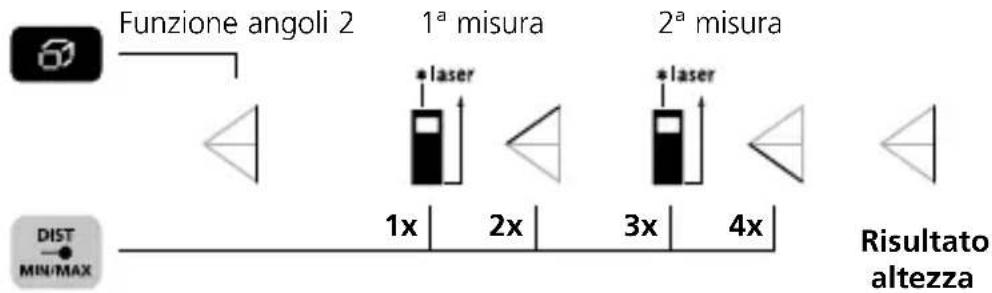

Funzione angoli 2:

Funzione angoli 2 1ª misura 2ª misura DIST MIN/MAX 1x | 2x | 3x | 4x Risultato altezza

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinazione a 360°.

Laserliner

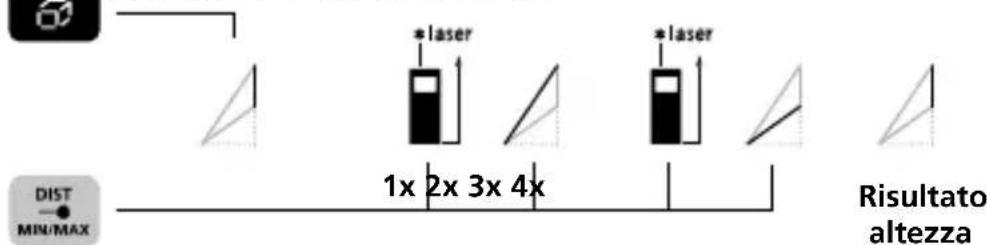

Funzione angoli 3:

Funzione angoli 3 1ª misura 2ª misura

DIST MIN/MAX * laser 1x 2x 3x 4x * laser Risultato altezza

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinazione a 360°.

Funzione angoli 1, 2, 3: La parte posteriore dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

Misura permanente min/max:

Premere per 3 sec. Fine

e quindi lasciare il taste

1x 2x

Sul display LC vengono visualizzati il valore massimo (max.), quello minimo (min.) e il valore attuale.

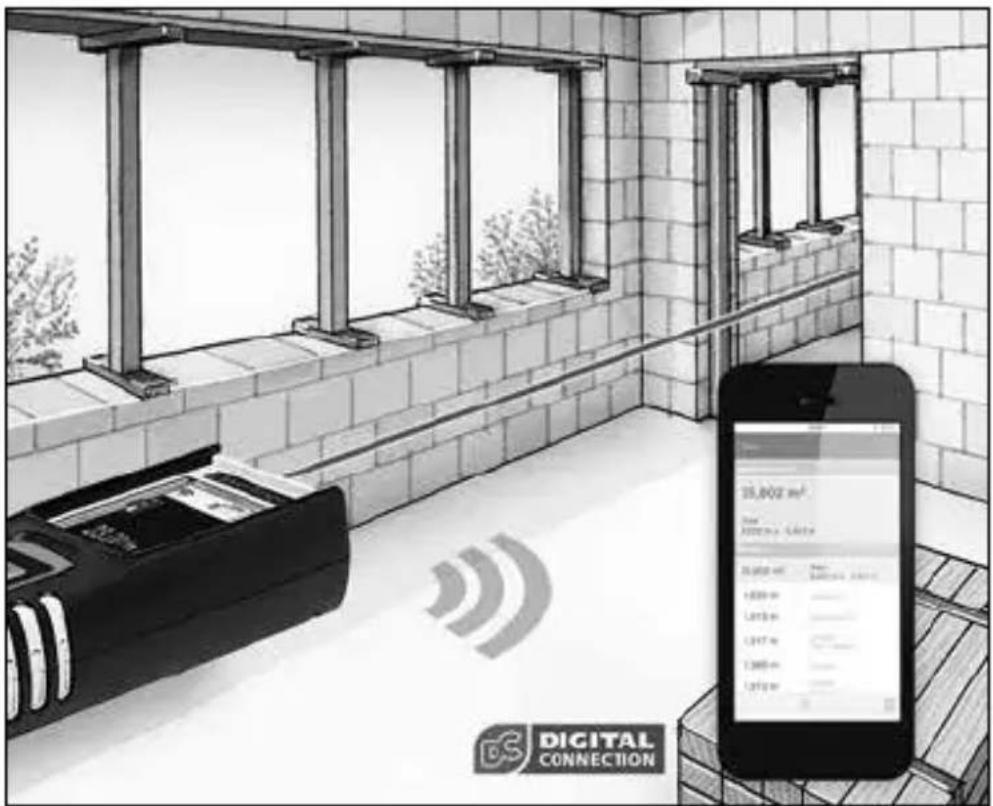

Trasmissione dati

Questo dispositivo presenta una funzione Digital Connection che consente di trasmettere i dati via radio a terminali mobili dotati di interfaccia radio (ad es. smartphone o tablet).

Per i requisiti di sistema necessari per Digital Connection consultare

http://laserliner.com/info?an=ble

Questo dispositivo può stabilire un collegamento radio con apparecchi compatibili con lo standard di comunicazione radio IEEE 802.15.4. Lo standard di comunicazione radio IEEE 802.15.4 è un protocollo di trasferimento dati per reti domestiche WPAN. La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

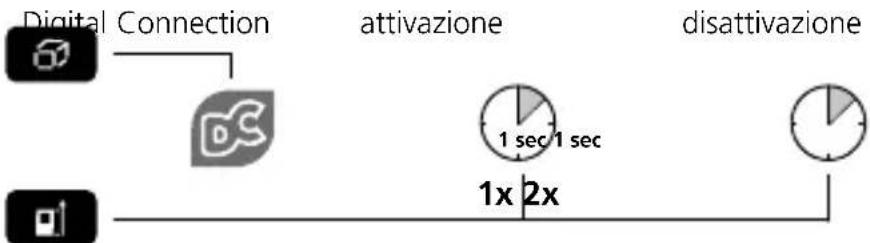

Attivazione / disattivazione del Digital Connection:

Dopo l'attivazione, il simbolo Digital Connection appare sul display (e). Attivando la funzione, un terminale mobile può connettersi con l'apparecchio di misurazione per mezzo di un'app.

DistanceMaster Compact Pro

Applicazione (app)

Per utilizzare la funzione Digital Connection è necessaria un'applicazione che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia radio del terminale mobile sia attivata.

Una volta avviata l'applicazione e con la funzione Digital Connection attivata, si può stabilire una connessione tra un terminale mobile e il dispositivo di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse. All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

Funzione di memoria:

Visualizzazione valori salvatio

Avvertenze importanti

• Il laser indica il punto fi no al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• O dispositivo compensa diferentes temperaturas ambientes durante a medição. Portanto, considere um pequeno tempo de adaptação, ao mudar de lugar com grandes diferenças de temperatura.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Limpeza com um pano macio. A água não deve penetrar na caixa.

Laserliner

Codice di guasto:

Err104: Errore di calcolo

Err152: Temperatura eccessivah: > 40°C

Err153: Temperatura insufficiente: < 0°C

Err154: Fuori dal campo di misura

Err155: Segnale ricevuto troppo debole

Err156: Segnale ricevuto troppo forte

Err157: Misura errata o sottofondo troppo chiaro

Err160: Movimento troppo veloce dello strumento di misura durante la misurazione

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici
(Con riserva di modifiche tecniche. Rev21W40)

Misurazione di distanze
Precisione (tipica)* ± 2 mm
Campo di misura interno**	0,1 m - 50 m
Misurazione di angoli
Campo di misura ± 90°
Risoluzione 0,1°
Precisione 0,1°
Classe laser 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Lunghezza delle onde laser 6	50 nm
Condizioni di lavoro	-10°C ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 80% rH

Dati tecnici (Con riserva di modifiche tecniche)

Dati di esercizio del modulo radio	Interfaccia IEEE 802.15.4. LE ≥ 4.x (Digital Connection); banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; Potenza di trasmissione: max 10 mW; Larghezza di banda: 2 MHz; Velocità di trasmissione: 1 Mbit/s; Modulazione: GFSK / FHSS
Spegnimento automatico 30	sec laser / 3 min strumento
Alimentazione elettrica 2 x 1	5V LR03 (AAA)
Dimensioni (L x H x P) 43 x 1	10 x 27 mm
Peso 100 g (con pile)

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.
** con max. 5000 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=ACH

DistanceMaster Compact Pro

35,802 m² New Accessories 35,802 m² New Accessories 1,620 m² 1,547 m² 1,360 m² 1,280 m² Digital CONNECTION
