GEBRUIKSAANWIJZING POWDP35100 PowerPlus

1 BEOOGD GEBRUIK 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische veiligheid 4
5.3 Veiligheid van personen.. 5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap 5
5.5 Gebruik van en zorg voor het batterijgereedschap 6
5.6 Service 6
6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN 6
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
7.1 Batterijen.. 7
7.2 Laders. 8
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ 8
8.1 Aanwijzingen op de lader (Fig. 1)
8.2 Verwijderen/inbrengen van de batterij (Fig. 2)
8.3 Indicator batterijcapaciteit (Fig. 3).9
9 MONTAGE. 9
9.1 Monteren van de hulphandgreep (Fig. 4) 9
9.2 Montage van de beschemkap (Fig. 5)
9.3 Vervangen van de slijpschijf (Fig. 6a - 7b)
10 BEDIENING 10
10.1 In- en uitschakelen (Fig. 8). 10
10.1.1 Inschakelen 10
10.1.2 Uitschakelen 10
11 GEBRUIK 10

11.1 Opbergen van de sleutel (Fig. 9) 10
11.2 Grofslijpen (Fig. 10) 11
11.3 Doorslijpen (Fig. 11) 11
12 REINIGING EN ONDERHOUD 11
12.1 Reiniging 11
13 TECHNISCHE GEGEVENS 12
14 GELUID 12
15 GARANTIE 12
16 MILIEU 13
17 CONFORMITEITSVERKLARING 14

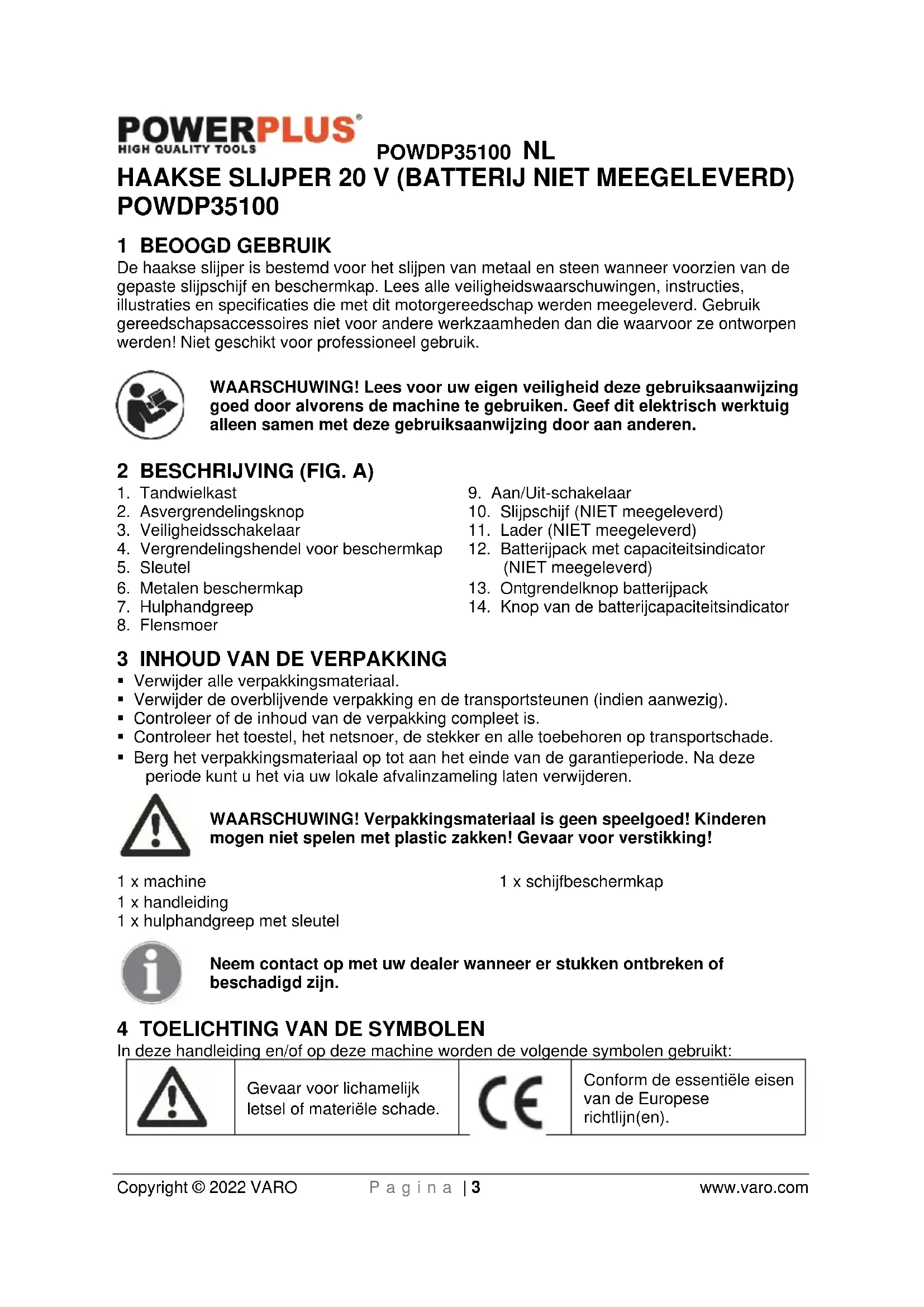

HAAKSE SLIJPER 20 V (BATTERIJ NIET MEEGELEVERD) POWDP35100

1 BEOOGD GEBRUIK

De haakse slijper is bestemd voor het slijpen van metaal en steen wanner voorzien van de gegaste slijpschijf en beschermkap. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit motorgereedschap werden meegeleverd. Gebruik gereedschapsaccessoires Niet voor andere werkzaamheden dan die waarvoor ze ontworpen werden! Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Tandwielkast
2. Asvergrendelingsknop
3. Veiligheidsschakelaar
4. Vergrendelingshendel voor beschemkap
5. Sleutel
6. Metalen beschemkap
7. Hulphandgreep

8. Flensmoer

9. Aan/Uit-schakelaar

10. Slijpschijf (NIET meegeverd)
11. Lader (NIET meegeleverd)
12. Batterijpack met capaciteitsindicator (NIET meegeleverd)
13. Ontgrendelknop batterijpack
14. Knop van de batterijcapaciteitsindicator

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1xmachine
1 x handleiding
1 x hulphandgreep met sleutel

1x schijfbeschemkap

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiele schade.

Conform de essentièle eisen van de Europese richtlijn(en).

POWDP35100 NL

	Voor gezruik de handleiding lezen.		Klasse II - De machine is dubbel geïsoleerd een aardedraad is.daarom nicht nodig (enkel voor lader).
	Draag handschoenen.	MAX. 40°C	Omgevingstemperatuur: max. 40 °C (enkel voor batterij).
	Het dragen van een beschermingsbril wordt aangeraden.		Gebruik de lader en de batterij enkel in afgesloten ruimtes.
	Werp het batterijpack of de lader Niet in het vuur.		Stel de lader noch het batterijpack bloot aan water.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruike begrip „elektrisch gereedschap" heegt betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkke stoffen of dampen können latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

• Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

POWDP35100 NL

• Wonneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.

• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veriligeidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veriligeidsschoenen, een veriligeidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren können door bewegende delen worden gegrepen.

• Als er stofafzuiig- en stofopvanginrichtingen können worden gemonteerd,要去 uervoorn zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gebruikt in situatuies waarvoort het dient.

• Gebruik geen elektrisch apparatusaat waarvan de schakelaar defect is. Een elektrisch apparatusaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.

Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.

• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden können beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevalten worden veroorzaakt door slecht onderhoven elektrisch gereedschap.

• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder nsel geklemd en is gemakkelijker te hanteren.

POWDP35100 NL

• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Gebruik van en zorg voor het batterijgereedschap

• Laad de batterij enkel op met de lader die door de fabrikant werd opgegeven. Een batterijlader die geschikt is voor een bepaald type batterijpack kan een gevaar voor brand vormen wonneer hij met een ander type batterijpack gezruikt worden.
• Gebruik motorgereedschappen enkel met het batterijpack dat special voor hem ontworpen is. Het gebruik van andere batterijpacks kan tot verwondingen en brand leiden.
• Hou een batterijpack dat Niet gezebruikt wordenuit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, spijkers of anderekleine metalen voorwerpen die een verbinding tussen de batterijcontacten konnen make. Het kortsluiten van de batterijcontacten kan brandwonden of brand veroorzaken.
  Bij misbruik kan er vloeistof uit de batterij vrijkomen, vermijd contact hiermee. Wanner er per ongeluk toch contact opttreedt, spoel dan met water. Wanner de vloeistof met de ogen in contact komt, Zoek dan bijkomend medische hulp. Vloeistof die uit de batterij vrijkomt, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpack of gereedschap dat beschadigd is of werk gemodificiererd. Beschadigde of gemodificierde batterijen können onvoorspelbaar gedrag vertonen, wat tot brand, explosies of verwondingen kan leiden.
  Stel een batterijpack of gereedschap Niet bloot aan vuur of extreme temperaturen. Bootstelling aan vuren of temperaturen boven 130^ hunnen een explosie veroorzaken.
• Volg alle laadinstructies op en laad het batterijpack of gereedschap Niet op buiten het temperatuurbereik dat in de instructies worden opgegeven. Verkeerd of bij temperaturen buiten het opgegeven bereik laden, kan de batterij beschadigen en verhoegt het gevaar voor brand.

5.6 Service

• Laat uw apparatau uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

• Verwijder alle verpakkingsmaterialiaal en loszittende delen van het toestel.
• Controller de accessoires voordat u ze gebruikt. Ze要去en op de machine en bij het uit te voeren werk passen.
• Wanner de machine zich is,要去erd de batterij geladen worden.
• Controller of het maximum toerental dat op de slijpschijf staat aangegeven, overeenkomt met het maximale toerental van de machine. Het toerental van de machine mag nicht groter maar dan de waarde op de slijpschijf.
• Let erop dat de afmetingen van de slijpschijf overeenkomen met de specificaties van de machine.
• Let erop dat de slijpschijf juist is gemonteerd en maar behoren is vastbezet. Gebruik geen verlooppringen of adapters om een slijpschijf te lately passen.
• Behandel en bewaar slijpschijven volgens de voorschriften van de leverancier.
• Gebruik de machine Niet voor het doorslijpen van werkstukken met een dikte die groter is dan de maximale slijpdiepte van de doorslijpschijf.
• Gebruik geen doorslijpschijven voor afbraamwerkzaamheden.

POWDP35100 NL

• Zorg ervoor dat bij het gebruik van slijpschijven die op de schroefdraad van de as worden bevestigd, de as een voldoende lange schroefdraad heeft. Zorg dat de as voldoende beschermd is en Niet in contact komt met het slijpoppervlak.

• Inspector de slijpschijf voor gebruik op eventuele beschadigingen. Gebruik geen slijpschijven die gebarsten, geschuedr of op een andere wijze beschadigd zich.

• Laat voor het gebruik de machine 30 seconden onbelast draaien. Schakel de machine onmiddelijk uit wanner deze aanzienlijk begint te trillen of wanner er een ander defect optreedt. Controller de machine en de slijpschijf grondig voor u de machine weeinschakelt.

• Zorg dat een eventuele vonden regen geen gevaar voor mensen oplevert of wegpat in de richting vanlicht ontvlambare substanties.

• Zorg dat het werkstuk voldoende worden ondersteund of ingeklemd. Hou uw handen weg van het te slijpen oppervlak.

• Draag.altijd een veiligheidsbril en gehoorbescherming. Gebruik desgewenst of indien nodig andere bescherming zoals bijvoorbeeld een schort of een helm.

• Zie erop toe dat schijven en punten overeenkomstig de instructies van de fabrikant worden gemonteerd.

• Zorg ervoor dat het vloeipapier worden gebruikt als dit bij het gebonden schuurproduct worden geleverd of wanner dit nodig is.

• Werk nooit zonder afschemkap als deze bij een apparaat meegeleverd worden.

• Bij slijpgereedschap voorzien van schroefdraad, dient de schroefdraad in de schijf voldoende lengte te hebben om de as in onder te konnen brengen.

• Zorg ervoor dat bij het werkten in een stoffige omgeving de ventilatieopengen vrij gehonden worden.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS

7.1 Batterijen

Probeer nooit om batterijen, om wat voor reden ook, te openen.

• Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.

• Laad ze enkel op bij temperaturenussen de 4^ en 40^

• Bewaar uw batterijen op een koele droge plaats (5^ - 20^) . Bewaar batterijen nooit in ontladen toestand.

• Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.

Wanner u ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschermen".

• Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaatkussen de positieve (+) en de negatieve (-) contactaansluiting, dan worden de batterij kortgesloten en zal er een zeer große stroom gaan vloeien die hitte zalverozaken wat tot het barsten van de behuizing of tot brand kan leiden.

• Verhit ze nicht. Wanneer batterijen boven de 100^ verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeher ditveroorzaakt en tot barsten of brand kan leiden. Werp batterijen nicht in het vuur: gevaar voor een explosie of intense brand.

• Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:

• Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.

• Volg onderstaande instructies bij huid- of oogcontact:

POWDP35100 NL

✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.

Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij dieuit het toestel is genomen. Verbrand een batterij Niet.

7.2 Laders

• Probeer nooit om nied-oplaadbare batterijen te laden.
• Laat defecte snoeren onmiddelijk herstellen.
• Niet blootstellen aan water.
• Open de lader nicht.
• De behuizing van de lader Niet doorboren.
• De lader is uitsluitend bestemd voor gebruik binnenshuis.

8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ

8.1 Aanwijzingen op de lader (Fig. 1)

Sluit de lader aan op een stopcontact:

• Continu groen: klaar om op te laden.
• Rood knipperen: laadt op.
• Continu groen: opgeladen.
• Continu groen en rood: batterij of lader beschadigd.

Opmerking: als de batterij Niet goed in de lader past, koppel ze dan los en controllerer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat nicht stevig in de lader past.

1. Controleer de lader en het batterijpack regelmatig tijdens het opladen.
2. Koppel de lader los van het stopcontact en van het batterijpack wanner de batterij opgeladen is
3. Laat het batterijpack volledig afkoelen voor u het gebruikt.
4. Berg de lader en het batterijipack binnen op, buiten het bereik van kinderen.

OPMERKING: als de batterij heet is na langdurig gebruik op het apparaat, waar ze dan tot kamertemperatuur afkoelen voor u ze oplaadt. Dit zal de levensduur van uw batterijen verlungen.

8.2 Verwijderen/inbrengen van de batterij (Fig. 2)

WAARSCHUWING: controller voór u het apparaat instelt, of hetuitgeschakeld is of verwijder het batterijpack.

• Houd het gereedschap met een hand vast en het batterijipack (12) met de andere.
• Om te installereren: duw en schuif het batterijpack in de batterijhouser tot de ontgrendelpaal aan de achterzijde van de batterij vastklikt en controllerer of de batterij stevig vastzit voor u begint te werken.
• Om te verwijderen: duw op de ontgrendelpal van de batterij en trek tegelijkkertijd het batterijpack uit+zijn houder.

POWDP35100 NL

8.3 Indicator batterijcapaciteit (Fig. 3)

Er zijn capaciteitsindicatoren op het batterijpack. U(Intukt. Druk voor het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werkken.

Deze 3 leds geben de capacité van de batterij aan:

3 leads branden: batterij volledig opgeladen.

2 leds branden: batterij 60% opgeladen.

1 led brandt: batterij bijna ontladen.

9 MONTAGE

9.1 Monteren van de hulphandgreep (Fig. 4)

Waarschuwing: schakel de haakse slijper.altijd uit en verwijder het batterijpack uit het apparaat voor montage en instelling.

De hulphandgreep (7) kan op twee verschillendeplaatsen aan de haakse slijper bevestigd worden: links en rechts.

Om de handgreep te monteren, schroeft u hem eenvoudig in een van de voorziene montagepunter. ControllerDat de handgreep stevig vastzit, maar schroef hem Niet overmatig vast.

9.2 Montage van de beschemkap (Fig. 5)

• Maak de klem van de beschermkap (6) los door de vergrendelingshendel (4) van de beschermkap waar buiten te trekken.
• Draai de beschermkap zo dat het onbedekte deel van de slijpschijf zo ver möglichk van de hoofhandgreep verwijderd is.
• Zet de beschermkap vast door de vergrendelingshendel maar binnen te duwen (de beschermkap mag nu Niet meer beweegbaar�).

Nota: wanner de beschermkap met de vergrendelingshendel (4) nicht stevig vastgezet kan worden, gebruik dan een inbussleutel om de inbusmoer vast te zetten.

Opmerking: de beschermkap要去 geplaatst worden dat ze de gebruiker beschermt als de schijf tijdens het gebruik zou breken.

9.3 Vervangen van de slijpschijf (Fig. 6a - 7b)

Opgelet - een schijf die net nog gebrukt wird kan zeer heet+zijn!

Waarschuwing: verwijder.altijd het batterijpack uit de slijper voor montage of instelling.

Duw de asvergrendelingsknop (2) in en hou hem ingedrukt om de as te blokkeren.
- Draai aan de as tot die blokkeert.
- Verwijder de buitenste flens en de schijf, de binnenste flens mag blijven zitten.
- Controller altijd dat de binnenste flens correct op de as zit. De overeenstemmende uitsparingen en uitsulpingen van de flens en as要去en perfect op elkaar passen (Fig. 6a - 6b).

POWDP35100 NL

• Plaats de neue schijf op de bovenkant van de binnenste flens en raadpleeg de instructies van de fabrikant van de schijf m.b.t. de correcte draairichting van de schijf (Fig. 7a).
  Schroef de buitenste flens opniew op de as en zet ze vast m.b.v. de sleutel (Fig. 7b).
• Zorg ervoor dat u hiervoorde asvergrendeling gebruikt zodat de schijf nicht kan doorslippen.

Belangrijk: schakel de asvergrendeling pas in wanner de motor en de as beiden tot een volledige stilstand gekommen zich!

De asvergrendeling moet u bij het verwisselen van de schijf blijven indrukken.

Schakel de slijper in met de aan/uit-schakelaar (3 + 9) en LAST hem 30 seconden draaien om te controleren of hij correct werkt en er geen abnormale trillingen zich. Schakel de slijper onmiddelijk uit als u sterke trillingen vaststelt, en ga na wat de oorzaak is.

Voor afbraamschijven en doorslijpschijven tot een dikte van ongeveer 3mm moet u de buitenste flens monteren met de vlakke ziche maar de afbraamschijf of doorslijpschijf toe.

10 BEDIENING

10.1 In- en uitschakelen (Fig. 8)

Controleer voór u de AAN/UIT-trekkerschakelaar indrukt of de slijpschijf goed gemonteerd ward en soepel kan draaien en of de buitenste flens stevig aangespannen is.

• Monteer het batterijpack op de behuizing van de haakse slijper.

10.1.1 Inschakelen

Duw de veiligheidsschakelaar (3) voorwaarts om de aan/uit-schakelaar te ontgrendelen en duw daarna de aan/uit-schakelaar (9) volledig in.

10.1.2 Uitschakelen

Laat de aan/uit-schakelaar (9) los. De veiligheids-schakelaar (3) keert automatischtering aan de vergrendelde stand.

De schijf draait na het uitschakelen van het gereedschap nog even door.

11 GEBRUIK

11.1 Opbergen van de sleutel (Fig. 9)

• Voor een comfortabel gebruik en opberggemak, is dit gereedschap voorzien van een opbergmogelijkheid voor de sleutel. U(Int) uw sleutel in de hulphandgreep opbergen voor later gebruik.
• Stop de sleutel in de Voorziene opening in de hulphandgreep.
• De sleutel is volledig opgeborgen wanner het uitsteeksel van de sleutel in de handgreep vergrendeld zit.
• Om de sleutel uit de handgreep te halen, neemt u het handvat van de sleutel vast en trekt u hem maar buiten.

11.2 Grofslijpen (Fig. 10)

Waarschuwing: gebruik nooit een doorslijpschijf voor grofslijpen. Voor grofslijpen: gebruik enkel een beschemkap bestemd voor grofslijpen.

OPGELET: duw nooit de asvergrendelingsknop in wanner de schijf draait. Voor de Beste slijpresultaten: hou het gereedschap onder een hoekussen 30^ en 40^ . Beweeg het gereedschap voor- enchterwaarts terwijl u een lichte druk uitoefent. Op deze manier zal het werkstuk Niet te heet worden, Niet verkleuren en zal het vormen van groeven voorkomen worden.

11.3 Doorslijpen (Fig. 11)

Gebruik alsijd de beschermkap bestemd voor het doorslijpen wonneer u metaal gaat doorslijpen.

Tijdens het doorslijpen: beweeg het gereedschap voorwaarts zonder het te forceren en volgens het materiaal dat u aan het doorslijpen bent.
- Oefen geen druk op de slijpschijfuit.
Kantel het gereedschap Niet, noch beweeg het van kant maar kant.
- Verlaag het toerental van de schijf na het uitschakelen Niet door er zichwaartse druk op uit te oefenen.
- Het gereedschap moet altijd gebruikt worden met een slijpbeweging voorwaarts gericht, anders bestaat het gevaar dat het op een ongecontroleerde manier van de snijlijn wegteslingererd worden.
- Bij het dooreljpen van staven met vierkante secties of profielen, worden het aangeraden te beginnen met hetrechtste gedeelte.

NOTA: wanner u de haakse slijper gezruikt voor het doorslijpen, vermijd dan dat u hem Kantelt in het snijvlak. De slijpschijf要去 een zuivere snijrand hebben. Voor het doorslijpen van hardesteen worden een diamantslijpschijf aangeraden.

WAARSCHUWING: gezruik een slijpschijf voor grofslijpen Niet voor doorslijpen.

WAARSCHUWING: gelebruik nooit een doorslijpschijf voor grofslijpen.
WAARSCHUWING: bewerk geen materialen die asbest bevatten!

12 REINIGING EN ONDERHOUD

12.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Hou de ventilatiesleuven vrij van stof en vuil.
• Als het vuil Niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc.
Deze oplosmiddelen können de plastic onderdelen beschadigen.

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 84 dB(A)

Geluidsvermogenniveau LwA 95 dB(A)

AANDACHT! Draag gehoorbeschemers wanner het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

Max. 4,3m / s^2 K = 1,5m / s^2

15 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), oneskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.

POWDP35100 NL

Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop.
niet kan worden geverifieerd of waar bij het duidelijk is dat het product Niet correct werden
onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
- Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.
- Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werkinq van dit toestel optimaal blijft.

16 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze.

Afval geproduerd door elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het waar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan.

Raadpleeg deplaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

17 CONFORMITEITSVERKLARING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: HAAKSE SLIJPER 20V - Batterijgevoed

Handelsmerk: PowerPlus

Model:POWDP35100

voldoet aan de essentiele eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1:2009

EN60745-2-3:2011

ENIEC55014-1:2021

EN IEC55014-2:2021

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager 01/08/2022, Lier - Belgium

POWDP35100 FR

9.2 Asamblarea aparatorii de protectie (Fig. 5-6)
