TCPQ A1 - Draadloze oplader TRONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze Qi-lader
Merk	Tronic
Model	TCPQ A1
Afmetingen (L x B x H)	180 x 85 x 9,5 mm
Gewicht	Ongeveer 130 g
Voeding (ingang)	5 V / 2 × 5 W max. of 9 V / 3 A of 12 V / 2,25 A
Draadloze uitgang	2 × 10 W max. (20 W totaal)
Frequentieband	111,38 – 128,21 kHz
Max. laadafstand	≤ 5 mm
Bedrijfstemperatuur	5 – 35 °C
Opslagtemperatuur	0 – 45 °C
Luchtvochtigheid bedrijf	10 – 70 % (zonder condensatie)
Inhoud van de verpakking	Qi-lader, USB-kabel (type A/C), snelle startgids
Belangrijkste functies	Draadloos opladen voor twee Qi-apparaten tegelijkertijd, LED-indicatoren
LED-lampjes	Continu blauw (opladen/stand-by), continu rood (incompatibele adapter), knipperend rood (metalen obstructie)
Veiligheid	Niet gebruiken in de buurt van water, niet afdekken, metalen voorwerpen vermijden, op 20 cm afstand van pacemakers houden
Onderhoud en reiniging	Reinig met een licht vochtige doek en afwasmiddel, geen schurende middelen
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; reserveonderdelen beschikbaar tijdens de garantieperiode
Garantie	3 jaar vanaf aankoopdatum
Klantenservice (Frankrijk)	Tel. [phone], e-mail [e-mail]
Klantenservice (België/Luxemburg)	Tel. [phone] (BE), 80023970 (LU), e-mail [e-mail]
Normen en certificeringen	CE, Qi (Wireless Power Consortium)

Veelgestelde vragen - TCPQ A1 TRONIC

Hoe laad ik mijn apparaat op met de Tronic TCPQ A1 lader?

Sluit de meegeleverde USB-kabel aan op een geschikte netadapter (niet inbegrepen) en op de lader. Plaats uw Qi-compatibele apparaat in het midden van het laadoppervlak. De blauwe LED-lampjes geven aan dat er wordt opgeladen.

Wat betekenen de LED-lampjes van de lader?

Continu blauw gedurende 2 seconden bij opstarten of in stand-by. Continu blauw: opladen of voltooid. Continu rood: incompatibele adapter of kabel. Knipperend rood: aanwezigheid van een metalen voorwerp.

Kan ik twee apparaten tegelijk opladen?

Ja, de lader heeft twee Qi-laadoppervlakken en kan tegelijkertijd twee compatibele apparaten opladen met een maximaal vermogen van 10 W per stuk.

Wat moet ik doen als het LED-lampje continu rood blijft?

Haal onmiddellijk de stekker eruit. Dit geeft aan dat de gebruikte adapter of kabel niet compatibel is. Gebruik een adapter van 9 V/3 A of 12 V/2,25 A en de meegeleverde kabel.

Waarom laadt mijn telefoon niet op?

Controleer of uw telefoon Qi-compatibel is. Zorg ervoor dat deze gecentreerd is op het laadoppervlak en dat er geen metalen voorwerpen of dikke hoesjes interfereren. Verwijder indien nodig het hoesje.

Welke netadapter moet ik gebruiken?

Gebruik voor optimaal opladen (20 W) een USB-adapter met uitgang 9 V/3 A of 12 V/2,25 A. De adapter is niet inbegrepen.

Is de lader compatibel met alle smartphones?

Nee, hij werkt alleen met apparaten die de draadloze oplaadstandaard Qi ondersteunen. Raadpleeg de specificaties van uw telefoon.

Kan ik een beschermhoes gebruiken?

Ja, maar dikke of metalen hoesjes kunnen het opladen belemmeren. Als het opladen niet start, verwijder dan het hoesje.

Hoe reinig ik de lader?

Gebruik een licht vochtige doek en een beetje afwasmiddel. Gebruik geen schurende middelen of oplosmiddelen. Zorg dat er geen vocht binnendringt.

Waar kan ik de lader aan het einde van zijn levensduur weggooien?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval (conform richtlijn 2012/19/EU).

GEBRUIKSAANWIJZING TCPQ A1 TRONIC

Bedienings- en veiligheidsinstrumenties

PL

LADOWARKAA QI

Gebruik en veiligheidsrichtlijnen Pagina 69

PL

Gebruekte waarschuwingen en symbolen.. 70

Inleiding 72

Beoogd gebruik.. 72

Verklaring met betrekking tot handelsmerken . 73

Veiligheidsopmerkingen...... Pagina 73

Beschrijving van de onderdelen.. 77

Inhoud verpakking.. 74

Voor het gebruik...... Pagina 79

Gebruik . 79

Problemen oplossen 82

Vereenvoudigde EU-conformiteitsverklaring ...... Page 86

Garantie en service.. 87

Garantie 87

Afwikkeling in geval van garantie... Pagina 88

Service.. 89

Gebruktewaarschuwingen en symbolen

Deze gebruiksaanwijzing bevat de volgende symbolen en waarschuwingen:

GEVAAR! Dit symbol met het signalaalwoord "GEVAAR" geeft een gevaar aan met een hoog risiconiveau dat, als dit Niet wordt vermeden, ernstig letsel of de dood kan zeroorzaken.

WAARSCHUWING! Dit symbol met het signalaalwoord "WAARSCHUWING" geeft een gevaar aan met een gemiddeld risiconiveau dat, als dit nicht worden vermeden, ernstig letsel of de dood zou kurenveroorzaken.

LET OP! Dit symbol met het signalaalwoord "LET OP" geeft een gevaar met een laag risiconiveau aan dat, als hier geen aandacht aan wordt besteed, enig of matig letsel ten gevolge kan hebben.

Δ	LET OP! Dit symbool met het signalaalwoord " LET OP" geeft mogelijk schde aan eigendommen aan die, als deze nicht worden voorkomen, kan leiden tot schade.
i	OPMERKING: Dit symbool met het signalaalwoord "OPMERKING" biedt aanvullende nuttige informatie.
---	Gelijkstroom / -spanning
qi	"Qi" en het Qi-logo+zijn handelsmerken van het Wireless Power Consortium (WPC)
	Dit symbool betekent dat de bedieningsinstructies要去en worden gevolgd voor het gebruik van het product.
CE	De CE-markeringduidt op conformiteit met relevante EU-richtlijnen die van toepassingং op dit product.

QI®-LADER

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veriligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogdgebruik

De QI®-LADER (hierna "product" genoemd) is een apparaat voor informatietechnologie. Dit product is uitsluitend bedoeld voor het laden van mobiele apparaten die gebruik makeen van de Qi-technologie. Andere apparaten konnen met dit product Niet worden geladen. Het product is bedoeld voor priv' egebruik en Niet voor commerciele toepassingen. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van nicht-geautoriserde modificaties of onjuist gebruik.

- Verklaring met betrekking toh handelsmerken

isusb gedeponeerd handelsmerk van USB Implementers Forum, Inc.
"Qi" en het Qi-logo zich handelsmerken van h Wireless Power Consortium (WPC).
Het handelsmerk en de handelsnaam TRONIK zich het eigendom van hun respectieve eigenaren.
Overige productnamen en producten zich在我国手書lemeren of gedeponeerde handelsmerken van hun respectievelijke eigenaren.

Veiligheidsopmerkingen

Maak uzelf voordat u het product gebruikt, bekend met alle veiligheidsinformatie en instructies voor het gebruik. Als u dit product aan anderen geeft, geef dan ook alle documenten mee!

WAARSCHUWING! LEVENSGEVALEN RISICO VOOR ONGELUKKEN VOOR KINDEREN!

GEVAAR! VERSTIKKINGSGEVAAR!

Laat kinderen nooit zonder toezicht aller met het verpakkingsmaterialial. Het

verpakkingsmaterialiaal vormt een verstikkingsrisico. Kinderen onderschatten deze gelevaren. Het verpakkingsmaterialiaal is geen spelgoed.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of mentale capacititen of gebrek aan ervaring en kennis als ze onder toezicht staan of als ze instructies hebben gekreten betreffende het veilige gebruik van het toestel en de berokken bevaren begrijpen. Laat kinderen nicht met het apparaat spelen. Onderhoud en reiniging mogen Niet door kinderen worden uitgevoerd zonder toezicht. Het product is geen spelgoed.

LET OP! Schade aan eigendommen

• Controller het product voor elk gebruik. Gebruik het Niet meer als schade aan het product of de aansluitkabel is vastgesteld.
  Dit product bevat geen onderdelen die door de gebruiker können worden onderhouden.
  Houd het product weg van vocht, lekkend en opspattend water.
  Plaats geen brandende kaarsen of ander open vuur op of bij het product.
  Verbreek direct de USB-aansluiting bij rook of ongebruikelijke geluiden of geuren.

Plotselinge temperatuurwijzigingen können condensatie binnen het product veroorzaken. Laat het product in dat geval enigeijd acclimatiseren voordat u het weeer gebruikt om kortsluiting te voorkomen.
Gebruik het product nicht in de buurt van warmtebronnen, zoals radiatoren of andere apparaten die warmte afgeven.
Werp het product Niet in het vuur en stel het n bloot aan hoge temperaturen.
Open het product nooit. Het bevat geen interonderdelen die onderhoud behoeven.
Het product mag nicht worden afgedekt tijdens het gebruik, weogens geen vreemde voorwerpen in het product worden ingevoerd, er mogen geen vreemde voorwerpen op het Qilaadopppervlak liggen tijdens het gebruik.
Het product mag nicht worden opgeladen via een PC of notebook vanwege het hoge stroomverbruik.

LET OP! Radiostoringen

Gebruik het product Niet in vliegtuigen, ziekenhuizen, onderhoudsruimten, of in denabijheid van medische elektronische systemen. De overgebrachte draadloze signalen können de werkung van gevoelige elektronica beinvloeden.

Houd het product ten minste 20 cm uit de buurt van pacemakers of implanteerbare cardioverterdefilibratoren, odomat de elektromagnetische straling de werking van pacemakers kan beinvloeden.

De afegeven radiogolven können interferentie peroorzaken in gehoorapparaten.

Gebruik het product nooit in de buurt van brandbare gassen of möglichk explosieve gebieden (zoals schiderwerkplaatsen), odomat de afgegeben radiogolven explosions en brand können veroorzaken.

OWIM GmbH & Co KG is nicht verantwoordelijk voor interferentie met radio's en tv's als gevolg van ongeauthoriserde modificatie van het product. OWIM GmbH & Co KG accepteert geen verantwoordelijkheid voor het gebruiken van of verrangen door kabels en producten die Niet door OWIM worden gedistribuerd.

Het is de uitsluitende verantwoordelijkheid van de gebruiker van het product om storingen op te losers als gevolg van ongeautoriseerde wijzigingen aan het product en de verranging van de gelijke gewijzigde producten.

- Beschrijving van de onderdelen

Raadpleeg de uitklapbare paginga.

1 Qi-laadgebied 1
2 LED-indicatielampje 1
3 LED-indicatielampje 2
4 Qi-laadgebied 2
5 USB type C-ingang
6 USB type A-stekker
7 USB-iaadkabel
8 USB type C-stekker
9 Beknopte handleiding

Bedriifstemperatuur: 5 - 35 °C

Opslagtemperatuur: 0 - 45^

Frequenieband: 111,38 - 128,21kHz

Maximum afstand:tussen

lader en mobiele apparaat: ≤ 5 mm

^* i OPMERKING: Voor het bereiken van

maximum uitgangsvermogen van 20 W, moet u een USB-adapter gebruiken met uitgangsspanning van 9 V en uitgangsstroom van ten minste 3 A. Eendergelijke USB-adapter is Niet opgenomen in de levering. (Alleen USB-laadkabel van type A maar type C worden meegeleverd.)

De specificaties en het ontwerp können zonder bericht vooraf worden gewijzigd Voor het gebruik.

Inhoud verpakking

1 Qi®-lader
1 USB-kaadkabel
1 beknopte handleiding

Voor het gebruik

i OPMERKING:

• Controleer voor het gebruik of de inhoud van de verpakking volledig en onbeschadigd is.
  Alle onderdelen要去en worden uitgepakt en het verpakkingsmateriaal moet volledig worden verwijderd.
  In geval van schade of ontbrekende onderdel neemt u contact op met de dealer die dit product verkocht.

Gebruik

LET OP! Het product mag nicht worden opgeladen via een PC of notebook vanwege het hoge stroomverbruik.

i OPMERKING:

Het product ondersteunt uitsluitend apparaten met de Qi draadloze technologie.

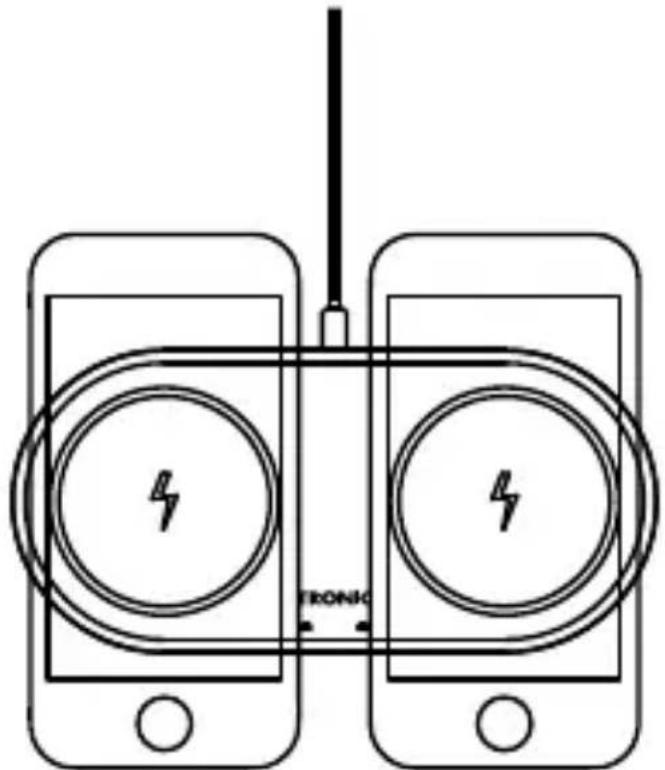

Uw apparatus opladen

1. Steek de USB type A-stekker 6 van de USB- laadkabel 7 in de USB-poort op een geschikte USB-adapter (niet meegeleverd) en steek de USB type C-stekker 8 in de USB type C-ingang 5 van het product.

2. Steek de USB-adapter (niet meegeleverd) in een gemakkelijk toegankelijk stopcontact.

3. LED-indicatielampje 1 2 en 2 3 gaan branden gedurende ong. twee seconden wanner het product in de modus Stand-by staat en er geen mobiel apparaat op het Qi laadopppervlak 1 1 of 2 4.
4. Plaats het mobiele apparaat op het Qi-ilaadoppervlak 1 [1] of 2 [4]. Zorg ervoor dat het midden van het apparaat is uitgelijnd met het midden van het Qi-ilaadoppervlak. Het laden begint direct bij aanraking. Het LED-indicatielampje 1 [2] gaat blauw branden wanner laden geactiveerd is op Qi-ilaadoppervlak 1 [1]. Het LED-indicatielampje 2 [3] gaat blauw branden wanner laden geactiveerd is op Qi-ilaadoppervlak 2 [4]. U=knt tot twee mobiele Qi-apparaten tegelijkertijd opladen. Plaats uw mobiele apparaten op de Qi-ilaadoppervlakken als getoond in de tekening. Het maximum draadloos laadvermogen is 10W^* elk.

Hoezen die het mobiele apparaat beschermen, hunnen het laadproces verstoren. Verwijder in dat geval het mobiele apparaatuit de beschermende hoes.

• OPMERKING: Het laadvermogen is tot 10 W, afhankelijk van de gezruikte voedingsadapter.

LED-indicatielampies 2 / 3 status

Het product bevat twee LED-lampjes die de operationele status aangeven:

LED-indicator Status
BlauwGaat twee seconden branden	Opstartproces (Boot-fase) / Stand-by
BlauwGaat branden Bezig met laden / volledig opgeladen
Rood knippert Metalobstructie
Rood Gaat branden Incompatibele adapter of kabel aangesloten

Problemen oplossen

Wat moet ik doe als de led-indicator van het product Niet oplicht tijdens het opstartproces (boot-fase)

• Controller de verbinding van de USB-kabel tussen de USB-adapter (niet meegeleverd) en het product. De USB-kabel要去 stevig�angesloten.
• Controller de verbinding:tussen het stopcontact en de USB-adapter (niet meegeleverd).
  De gebruiker kan ook een ander stopcontact proberen.

Wat要去ikdoelalshetmobieleapparaatnietwilopladen?

• Controleer of het mobiele apparaat beschik over de draadloze laadtechnologie van Qi.
• Controller of het mobiele apparaat horizon in het midden van het laadpad is geplaatst.
  ■ Controleer of het laden nicht worden geblokke door een vreemd voorwerp.
• Controleer of het mobiele apparaat is verwijderd uit de beschermende hoes.

Wat要去ikdoenalshetLEDindicatielampje rood knippert?

• Dit geeft aan dat een metaalobstructie is opgetreden.
  Verbreek direct de USB-verbinding.
  ■ Controller of het laden nicht worden geblokke door een vreemd voorwerp.
  Laat het product afkoelen en probeer het nogmaals te gebruiken.

Wat要去ikdoenalshetLED-indicatielampje roodgaat branden?

• Dit geeft aan dat een incompatibile adapter kabel is aangesloten.
  Koppel onmiddelijk los.

Kies de juiste adapter, controllerer de handleiding en zorg ervoor dat het kan worden gebruikt met dit product.
Gebruik de meegeleverde USB-kabel om aan te sluiten op het product.

Bewaar het product op een droge plek binnensuis en weg vanrechtstreeks zonlicht, bij voorkeur in de originele verpakking.

Reinigen

Dit product bevat geen interne onderdelen die onderhoud behoeven. Vocht dat het product binnenkomt, kan leiden tot schade.
Zorg ervoor dat er geen vocht het product binnenkomt tijdens reiniging om permanente beschadiging van het product te voorkomen.
Gebruik geen schurende, op oplosmiddel gebaseerde of agressieve reinigingsmiddelen. Deze können het oppervlak van het product beschadigen.
Reinig het product alleen met een enigszins vochtige doek en milde wasvloeistof.

Afvoer

Verpakking:

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers=kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze+zijn gekarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Product:

Uw gemeinselijke overheid verstrekt informatie over de möglichkheden om hetuitgediende product af te voeren.

Het hiernaast afgebeelde symbool van een doorgestreepte vuilniscontainer op wieltjes geeft aan dat dit apparaat voldoet aan de richtlijn 2012/19/EU. Deze richtlijn houdt in dat u dit apparaat aan het einde van de gebruiksduur Niet via het normaleuisvuil mag afvoeren, maar dat u het op een speciaal hiervoor

ingericht inzamelpunt, bij een milieupark of afvalverwerkend bedrijf af moet geben.

Deze afvoer is voor u gratis.

Ontzie het milieu en voer producten op een correcte manier af.

Het product en de verpakkingsmaterialen zijn recyclebaar en vallen onder de uitgebreide fabrikant-verantwoordelijkheid. Voor een betere afvalverwerking dient u het apart weg te gooien volgens de afgebeelde symbolen op de verpakking. Het Triman-Logo geldt alleen voor Frankrijk.

Vereenvoudigde EU-conformiteitsverklaring

Hierbij verklaart OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DuitslAND dat het product QI®-LADER HG09436A, HG09436B, voldoet aan de richtlijnen 2014/53/EU en 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.owim.com

C E

Garantie en service

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkerechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantiperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - waar onderze keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevigঃ aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaaktঃ zijn van glas.

Afwikkeling in geval van

garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het articlelummer (IAN 392852_2201) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat,
ingegraveerd, op het titelblad van uw handleiding
(linkonder) of als sticker op de aller- of
onderzijde.

Wonneer er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NLServiceNederland

Tel.: [phone]
