| Tipo di prodotto | Caricatore wireless Qi |
| Marca | Tronic |
| Modello | TCPQ A1 |
| Dimensioni (L x l x h) | 180 x 85 x 9,5 mm |
| Peso | Circa 130 g |
| Alimentazione (ingresso) | 5 V / 2 × 5 W max. o 9 V / 3 A o 12 V / 2,25 A |
| Uscita wireless | 2 × 10 W max. (20 W totale) |
| Banda di frequenza | 111,38 – 128,21 kHz |
| Distanza di carica max. | ≤ 5 mm |
| Temperatura di funzionamento | 5 – 35 °C |
| Temperatura di stoccaggio | 0 – 45 °C |
| Umidità di funzionamento | 10 – 70 % (senza condensa) |
| Contenuto della confezione | Caricatore Qi, cavo USB (tipo A/C), guida rapida |
| Funzioni principali | Carica wireless per due dispositivi Qi contemporaneamente, indicatori LED |
| Indicatori LED | Blu fisso (carica/standby), rosso fisso (adattatore incompatibile), rosso lampeggiante (ostruzione metallica) |
| Sicurezza | Non utilizzare vicino all'acqua, non coprire, evitare oggetti metallici, tenere a 20 cm dai pacemaker |
| Manutenzione e pulizia | Pulire con un panno leggermente umido e detersivo per piatti, non usare prodotti abrasivi |
| Ricambi e riparabilità | Nessuna parte riparabile dall'utente; ricambi disponibili durante la garanzia |
| Garanzia | 3 anni dalla data di acquisto |
| Servizio post-vendita (Francia) | Tel. 0800904879, e-mail owim@lidl.fr |
| Servizio post-vendita (Belgio/Lussemburgo) | Tel. 080071011 (BE), 80023970 (LU), e-mail owim@lidl.be |
| Norme e certificazioni | CE, Qi (Wireless Power Consortium) |
Domande frequenti - TCPQ A1 TRONIC
Domande degli utenti su TCPQ A1 TRONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricatore wireless in formato PDF gratuitamente! Trova il tuo manuale TCPQ A1 - TRONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TCPQ A1 del marchio TRONIC.
MANUALE UTENTE TCPQ A1 TRONIC
Indicazioni per l'uso e per la sicurezza
HU
QI® -TÖLTO
Indicazioni per l'uso e per la sicurezza 194
HU
Avvertenze e symboli
impiegati.. 195
Introduzione...... Pagina 197
Uso consigliato. 197
Avvisi sui marchi.. 198
Note sulla sicurezza....... Pagina 198
Descrizione delle parti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dati tecnici . 202
Contenuto della confezione...... Pagina 204
Prima dell'uso. 204
Funzionamento. 204
Risoluzione dei problemi...... Pagina 207
Conservazione dopo
I'utilizzo.. 209
Pulizia...... Pageia 209
Smaltimento . 210
Dichiarazione di conformità
UE amplificata . 211
Garanzia e assistenza ....... Pagina 212
Garanzia . 212
Gestione dei casi in garanzia ....... Pagina 213
Assistenza...... Pagina 214

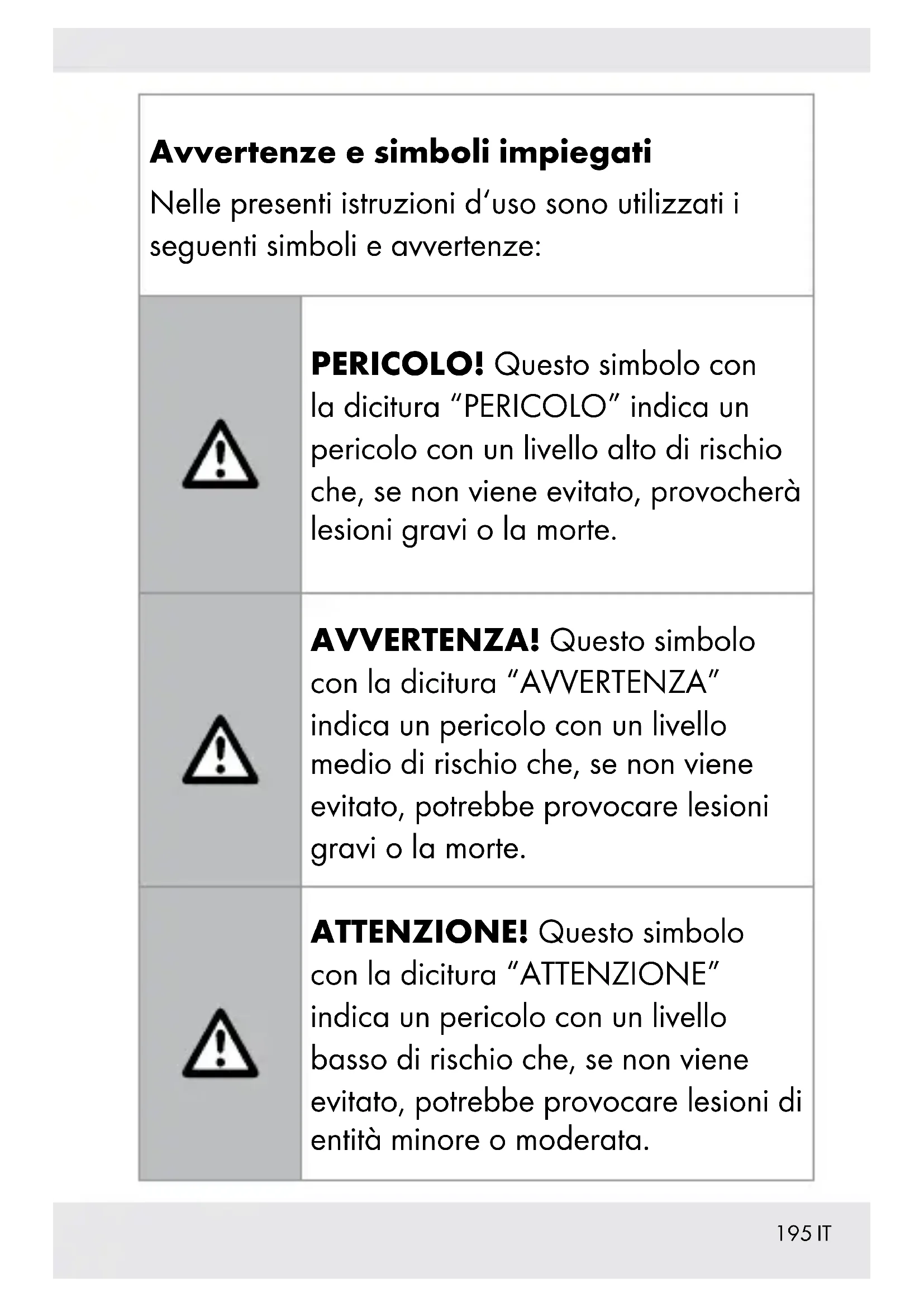

| Avvertenze e symboli impiegati Nelle presenti istruzioni d'uso sono utilizzati i seguenti symboli e avvertenze: | |
| A! | PERICOLO! Questo symbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provochera lesioni gravi o la morte. |
| A! | AVVERTENZA! Questo symbolo con la dicitura "AVVERTENZA" indica un pericolo con un livello medio di rischio che, se non viene evitato, potrebbe provocare lesioni gravi o la morte. |
| A! | ATTENZIONE! Questo symbolo con la dicitura "ATTENZIONE" indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata. |
| Δ | ATTENZIONE! Questo symbolo con la dicitura "ATTENZIONE" indica possibili dati materiali. Se non viene evitato, potrebbe risultare in dati materiali. |
| i | NOTA: Questo symbolo con la dicitura "NOTA" fornisce ulteriori informazioni utili. |
| - | Corrente continua/tensione |
| qi | "Qi" e il logo Qi sono marchi di fabbrica di Wireless Power Consortium (WPC). |
| Questo symbolo indica che si devono osservare le istruzioni per l'uso prima dell'utilizzo del prodotto. | |
| CE | Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto. |
CARICABATTERIE QI®
Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descririto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
Usoconsigliato
Il CARICABATTERIE Qi (di seguito denominate "Produotto") è un dispositivo elettronico informatico. Questo prodotto è adatto solo per la carica di dispositivi mobili che utilizzato techno politica Qi. Non è possibile caricare altri dispositivi con il prodotto. Il prodotto è destinato solo ad uso privato e non ad uso commerciale. Il produttore non si assume alcuna responsabilità per anni derivanti da modifiche non autorizzate o uso improprio.
●Avvisi sui marchi
^ 很 eUsBmarchio registrato di USB Implementers Forum, Inc.
"Qi" e il logo Qi sono marchi di fabbrica di Wireless Power Consortium (WPC).
Il marchio e il nome commerciale TRONIC apparpertengono ai rispetti proprietari.
Tutti gli altri nomi e prodotti sono marchi di fabbrica o marchi di fabbrica registrati appartenenti ai relativi proprietari.
Note sulla sicurezza
Prima di utilizzare il prodotto, acquisire familiarità con tutte le istruzioni per la sicurezza e le istruzioni per l'uso. Quando si passa quello prodotto ad altri, includere andere tutti i documenti!
AVVERTENZA! PERICOLO DI MORTE E RISCHIO DI INCIDENTI PER BAMBINI!
PERICOLO! RISCHIO DI
SOFFOCAMENTO! Non lasciare i bambini incustoditi con il materiale di imballaggio, in quanto presente un pericolo di soffocamento. I bambini spesso sottovalutano i pericoli. Il materiale di imballaggio non è un giocattolo.
Questo appearecchio più essere utilizzato da bambini a partire dagli 8 anni e persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, con la supervisione o l'istruzione per l'uso dell'apparecchio in modo sicuro e comprehendendo i rischi che ne possocono derivare. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da parte dei bambinienza sorvegianza. Il prodotto non è un giocattolo.
ATTENZIONE! Danni materiali
Controllare il prodotto prima di agli utilizzato! Interrompere l'uso se vengono rilevati danni al prodotto o al cavo di collegamento!
- Questo prodotto non contiene parti riparabili dall'utente.
Tenere il prodotto lontano da umidità, gocciolamento e spruzzi d'acqua!
Non collocare candele accese o altre fiamme libere sopra o'accanto al prodotto.
In presenza di fumo, odore insolito o rumore, scollegare immediatamente il collegamento USB.
Variazioni improvvise di temperatura potrebbero causare condensa all'interno del prodotto. In tal caso, consentire al prodotto di acclimatarsi per un po' di tempo prima di riutilizzarlo per evitare cortocircuiti!
Non utilizzato il prodotto vicino a fonti di calore, ad es. radiatori o altri dispositivi che emettono calore!
Non gettare il prodotto nel fuoco e non esporlo a temperature elevate.
Non aprire il prodotto. Non dispone di parti interne che richiedono manutenzione.
Il prodotto non deve essere coperto durante il funzionamento, nessun oggetto estraneo può essere introdotto nel prodotto, nessun oggetto estraneo può trovarsi sulla superficie di carica Qi durante il funzionamento.
Il prodotto non deve mai essere caricato su PC o notebook, a causa dell' Elevato consumo energetico.
ATTENZIONE! Interferenza radio
Non utilizzato il prodotto in aerei, ospedali, sale operatore o nelle vicinanze di sistemi elettronici medici. I segnali wireless trasmessi possono influenzare il funzionamento di apparecchiature elettroniche sensibili.
Tenere il prodotto ad almeno 20 cm da pacemaker o defibrillatori cardiaci implantati, poiché la funzionalità dei pacemaker cui possere influenzata alla radiazione elettromagnetica.
Le onde radio emesse possono causare interferenze in caso di appearecchi acustici.
Non utilizzato il prodotto in prossimità di gas infiammabili o in atmospere potenzialmente explosive (ad es. nelle vernicerie), poiché le onde radio emesse possono provocare esplosioni o incendi.
La OWIM GmbH & Co KG non è responsabili di interferenze con apparecchi radio o teilevisivi causate da interventi non autorizzati sul prodotto. La OWIM GmbH & Co KG inoltre non si assume alcuna responsabilità per l'utilizzo o la sostituzione di cavi e prodotti non distribuiti da OWIM.
L'utente del prodotto è l'uno responsabile de rettifiche delle anomalie causate da modifiche non autorizzate al prodotto e alla sostituzione di tali prodotti modificati.
Descrizione delle parti
Fare riferimento alla pagina pieghevole.
1 Area di carica Qi 1
2 Indicatore LED 1
3 Indicatore LED 2
4 Area di carica Qi 2
5 Presa di ingressso USB C
6 Spina USB tipo A
7 Cavo di carica USB
8 Spina USB tipo C
9 Manuale breve
Dati tecnici
Dimensioni:circa 180 x 85 x 9,5
mm
Peso: circa 130 g
Temperatura
di esercizio: 5 - 35^
Temperatura di
conservazione: 0 - 45^ C
Umidità (senza condensa): 10 - 70%
Lunghezza cavo di
carica USB: circa 1 m
Ingresso: 5 V
= = = 3A
Uscita: 2 × 5 ~W .
O
Ingresso: 9 ~V
= = = 3A / 12V
= = = 2,25A
Uscita: 2 × 10 ~W Max .
Potenza totale: 20 W max.*
Banda di frequenza: 111,38 - 128,21kHz
Max. potenza di
radiofrequency trasmessa
(campo H): -0,66 dBuA/m a 10 m
di distanza
Distanza massima tra
caricatore e disposativo
mobile: ≤ 5mm
^ i NOTE: Per ottenere la massima potenza di uscita di 20 W, è necessario utilizzato un adattatore USB con tensione di uscita di 9 V e corrente di uscita di almeno 3 A. Tale adattatore USB non è fornito in dotazione. (È incluso solo il cavo di carica USB da tipo A a tipo C.)
Le specifiche e il design possono essere modificati,.
senza preavviso.
- Contenuto della confezione
1 Caricabatterie Qi
1 cavo di carica USB
1 Manuale breve
Prima dell'uso
i NOTA:
Prima dell'uso, verificare che il contentuto della confezione sia completo e non danneggiato!
Tutte le parti devono essere disimballate e il materiale di imballaggio deve essere rimioso completamente.
Se si notano danni o parti mancanti, contattare il rivenditore di questo prodotto.
- Funzionamento
ATTENZIONE! Il prodotto non deve mai essere caricato su PC o notebook, a causa dell'elevato consumo energetico.
i NOTA:
Il prodotto supporta solo dispositivi con Tecnologia wireless Qi.

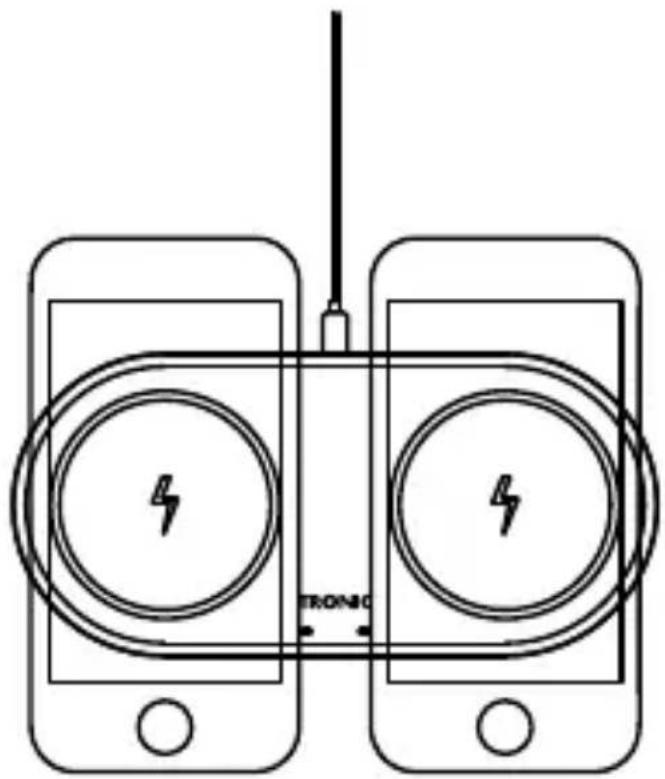

Carica del dispositivo
- Inserire la spina USB di tipo A [6] del cavo di carica USB [7] nella porta USB di un adattatore USB adatto (non incluso) e inserire la spina di tipo C USB [8] nella presa di ingressso di tipo C USB [5] del prodotto.
- Collegare l'adattatore USB (non incluso) in una presa di corrente lavorante accessibile.
- Gli indicatori LED 1 2 e 2 3 si illuminano in blu per circa due secondi quando il prodotto è in modalità standby e non vi è alcun dispositivo mobile sulla superficie di carica Qi 1 1 o 2 4.
- Posizione are il dispositivo mobile sulla superficie di carica Qi 1 o 2. Assicurarsi che il centro del dispositivo sia allineato al centro della superficie di carica Qi. La carica inizia al contatto. L'indicatore LED 1 si illumina in blu quando la carica è attiva sulla superficie di carica Qi 1. L'indicatore LED 2 si illumina in blu quando la carica è attiva sulla superficie di carica Qi 2. è possibile caricare fino a due dispositivi mobiliabilitati Qi
contemporaneamente. Collocare i dispositivi mobili sulle superfici di carica Qi come migliorato nel disegno. La potenza massima di carica wireless è di 10 W* ciascuno.
Le copertura protettive del dispositivo mobile possono interferire con il processo di carica. In tal caso, il dispositivo mobile deve essere rimioso dalla copertura protettiva.
^ NOTE: La potenza di carica è fino a 10 W a seconda dell'adattatore di alimentazione utilizzato.
Stato degli indicatori LED 2 / 3
Il prodotto dispone di due LED che ne indica lo stato operativo:
| LED Stato | |
| Si illuminina in blu per due secondi | Processo di avvio (fase di avvio) / Standby |
| Si illuminina in blu Carica/Carica completa | |
| Rosso Lampeggiante | Ostruzione metallica |
| Rosso acceso adattatore o cavo incompatible collegato | |
Risoluzione dei problemi
Cosa si devefare se il LED del prodotto non si accende durante il processo di avvio (fase di avvio)?
Controllare il collegamento del cavo USB tra l'adattatore USB (non incluso) e il prodotto. Il cavo USB deve essere inserito saldamente.
Controllare il collegamento tra la presa di rete l'adattatore USB (non incluso).
In alternatively, l'utente deveutilizzare un'altra presa di corrente.
Cosa si devefarese ildispositivo mobile nonsi carica?
- Verificare che il dispositivo mobile sia dotato della Tecnologia di carica wireless Qi.
Controllare che il disposativo mobile si aposizionato orizzontalmente nella posizione centrale della base di carica.
Verificare che nessun oggetto estraneo ostruisca la carica.
Controllare se il dispositivo mobile è stato rimioso dalla copertura protettiva.
Cosa si devefarese IindicatoreLED lampeggia in rosso?
Cio indica il verificarsi di una ostruzione metallica.
Scollegare immediatamente il collegamento USB.
- Verificare che nessun oggetto estraneo ostruisca la carica.
Lasciare raffreddare il prodotto per quale istante e utilizzato di nuovo.
Cosa si devefarese I'indicatoreLEDsi accende in rosso?
Cio indica che è collegato l'adattatore o il car incompatibile.
Scollegare immediatamente.
Scegliere l'adattatore appropriato, controllare manuale dell'adattatore e assicurarsi che possa essere utilizzato per quello prodotto.
Utilizzare il cavo USB fornito per il collegamento al prodotto.
- Conservazione dopo l'utilizzo
Conservare il prodotto in un luogo asciutto al chiuso, lontano alla luce solare diretta, preferibilmente nella sua confezione originale.
Pulizia
Questo prodotto non dispone di parti interne che richiedono manutenzione. La penetrazione di umidità all'interno del prodotto potrebbe causare danni.
Assicurarsi di impedire la penetrazione di umidità nel prodotto durante la pulizia per evitare danni irreparabili sul prodotto.
Non utilizzato detergenti abrasivi, a base di solventi o aggressivi. Potrebbero danneggiare la superficie del prodotto.
Pulire il prodotto solo con un panno leggermente umido e un detergente neutro.
Smaltimento
Imballaggio:
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.
Prodotto:
Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.
Il simbolo a lato, raffigurante un bidone dei rifiuti su ruote barrato, indica che il presente apparecchio è soggetti alla direttiva 2012/19/UE. Tale direttiva stabilisce che, finita la sua vita utile,
questo appearecchio non debba essere smaltito con la normale spazzatura domestica, bensi debba essere consegnato a centri di raccolta appositi, a centri per il riciclaggio o a impianti per lo smaltimento dei rifiuti.
Tale smaltimento è Gratis.
Rispettare l'ambiente e smaltire il prodotto in maniera corretta.
Il prodotto e il materiale da imballaggio sono riciclabili, soggetti a responsabilità estesa del produttore. Smaltire separatamente per un ottimale trattamento dei rifiuti, seguendo i symboli illustrati sulla confezione. Il logo Triman è valido solamente per la Francia.
Dichiarazione di conformità UE amplificata
Il fabbricante, OWIM GmbH & Co. KG,
Stiftsbergstraße 1, 74167 Neckarsulm,
GERMANIA dichiara che il prodotto
CARICABATTERIE QI® HG09436A, HG09436B,
è conforme alle direttive 2014/53/UE e 2011/65/UE.
Il testo completo della dichiarazione di conformità.
UE è disponibile al seguente indirizzo Internet:
www.owim.com
CE
Garanzia e assistenza
Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente più far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire alla data di acquirevo. Il termine di garanzia ha inizio a partire alla data di acquirevo.
Conservare lo scontrino di acquisito originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di
acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadaguati.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (eccoio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altesi a anni che si verificano su componenti delicati (eccoio interrupttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per anni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 392852_2201) come prova d'acquisto.
Il numero d'articolo più essere dedotto alla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito Telefonicamente oppure via e-mail.
Si più INViare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando ancche quando tale difetto si è verificato.
