TCPQ A1 - Cargador inalámbrico TRONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador inalámbrico Qi
Marca	Tronic
Modelo	TCPQ A1
Dimensiones (L x An x Al)	180 x 85 x 9,5 mm
Peso	Aproximadamente 130 g
Alimentación (entrada)	5 V / 2 × 5 W máx. o 9 V / 3 A o 12 V / 2,25 A
Salida inalámbrica	2 × 10 W máx. (20 W total)
Banda de frecuencias	111,38 – 128,21 kHz
Distancia de carga máx.	≤ 5 mm
Temperatura de funcionamiento	5 – 35 °C
Temperatura de almacenamiento	0 – 45 °C
Humedad de funcionamiento	10 – 70 % (sin condensación)
Contenido del envío	Cargador Qi, cable USB (tipo A/C), guía de inicio rápido
Funciones principales	Carga inalámbrica para dos dispositivos Qi simultáneamente, indicadores LED
Indicadores LED	Azul fijo (carga/espera), rojo fijo (adaptador incompatible), rojo intermitente (obstrucción metálica)
Seguridad	No usar cerca del agua, no cubrir, evitar objetos metálicos, mantener a 20 cm de marcapasos
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo y detergente lavavajillas, no usar productos abrasivos
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; piezas de repuesto disponibles durante la garantía
Garantía	3 años a partir de la fecha de compra
Servicio postventa (Francia)	Tel. [phone], correo electrónico [e-mail]
Servicio postventa (Bélgica/Luxemburgo)	Tel. [phone] (BE), 80023970 (LU), correo electrónico [e-mail]
Normas y certificaciones	CE, Qi (Wireless Power Consortium)

Preguntas frecuentes - TCPQ A1 TRONIC

¿Cómo cargar mi dispositivo con el cargador Tronic TCPQ A1?

Conecte el cable USB suministrado a un adaptador de corriente adecuado (no incluido) y al cargador. Coloque su dispositivo compatible Qi en el centro de la superficie de carga. Los indicadores LED azules indican que la carga está en curso.

¿Qué significan los indicadores LED del cargador?

Azul fijo durante 2 segundos al inicio o en espera. Azul fijo continuo: carga en curso o finalizada. Rojo fijo: adaptador o cable incompatible. Rojo intermitente: presencia de un objeto metálico.

¿Puedo cargar dos dispositivos al mismo tiempo?

Sí, el cargador dispone de dos superficies de carga Qi y puede cargar simultáneamente dos dispositivos compatibles con una potencia máxima de 10 W cada uno.

¿Qué hacer si el indicador LED permanece rojo fijo?

Desconéctelo inmediatamente. Esto indica que el adaptador o el cable utilizado no es compatible. Utilice un adaptador de 9 V/3 A o 12 V/2,25 A y el cable suministrado.

¿Por qué mi teléfono no se carga?

Verifique que su teléfono sea compatible Qi. Asegúrese de que esté centrado en la superficie de carga y que ningún objeto metálico o funda gruesa interfiera. Retire la funda si es necesario.

¿Qué adaptador de corriente debo usar?

Para una carga óptima (20 W), use un adaptador USB con salida de 9 V/3 A o 12 V/2,25 A. El adaptador no está incluido.

¿El cargador es compatible con todos los teléfonos inteligentes?

No, funciona solo con dispositivos que admiten el estándar de carga inalámbrica Qi. Consulte las especificaciones de su teléfono.

¿Puedo usar una funda protectora?

Sí, pero las fundas gruesas o metálicas pueden interferir con la carga. Si la carga no se inicia, retire la funda.

¿Cómo limpiar el cargador?

Use un paño ligeramente húmedo y un poco de detergente lavavajillas. No use productos abrasivos ni disolventes. Asegúrese de que no entre humedad en el interior.

¿Dónde puedo deshacerme del cargador al final de su vida útil?

No lo tire a la basura doméstica. Deposite en un punto de recogida de residuos electrónicos (de acuerdo con la directiva 2012/19/UE).

MANUAL DE USUARIO TCPQ A1 TRONIC

Instruetiones de uso y deseguidad

DK

QI® OPLADER

Instrucciones de uso y de seguidad Pagina 153

DK

Advertencias y simbolos utilizados Pagina 154

Introduccion Pagina 156

Uso previsto. Pagina 156

Avisos relacionados con marcas commerciales.. Pagina 157

Notas de seguridad....... Pagina 157

Descripción de las partes...... Página 161

Datas技术和...... Pagina 161

Contenido del paquete....... Página 163

Antes del uso . Pagina 163

Almacenamento cuando no se utilizes Pagina 168

Limpieza Pagina 168

Eliminación Página 169

Declaración UE de conformidad simplificada...... Página 171

Garantía y servicios . Págrina 171

Garantía . Página 171

Tramitación de la garantía....... Página 172

Asistencia...... Pagina 173

Advertencias y SYMBOLOS UTILIZADOS

Estas instrucciones de uso contienen los siguientesvinculos y advertencias:

iPELIGRO! Este*simbolo con la palabra de senal "PELIGRO" indica un peligro con un alto nivel de riesgo que, si no se evita, provocará lesiones graves o, incluso, la muerte.

iADVERTENCIA! Este*simbolo con la palabra de avis "ADVERTENCIA" indica un peligro con un nivel medio de riesgo que, si no se evita, podra provocar lesiones graves o la muerte.

iPRECAUCION! Este symbolo con la palabra deolen "PRECAUCION" indica un peligro con un nivel bajo de riesgo que, si no se evita, podria provocar lesiones leves o moderadas.

i	iATENCIón! Este@simbolo con la palabra de advertencia "ATENCIón" indica un posible daño material. Si no se lo evita, este podrá derivar en daños materiales.
	NOTA: Este@simbolo con la palabra deolenal "NOTA" proportora informaciónutil adicional.
---	Corriente / tensióncontinua
qi	"Qi" y lamarca del logotipo de Qi son marcas commerciales de Wireless Power Consortium (WPC).
	Este@simbolo significafa que se deben tener en cuenta las instrucciones de funciramente antes de utilizing este producto.
CE	Lamarca CE indica la conformidad con las directivas de la UE aplicables a este producto.

- Introduccion

Enhorabuena por la adquisión de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas lasindicaciones de manejo y de sécurité. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso deentar al producto a cerceros.

Usoprevisto

Este CARGADOR QI® (en adelante, denominado „producto”) es un dispositivo de Tecnología de la información. Este producto está Diseñado exclusivamente para cargar dispositivo móvil que utilizes技术和技术水平s. No es possible carregarotiros dispositivos con este producto. Este producto está Diseñado para el uso privado únicamente y no para el uso comercial. El fabricante no asume ninguna responsabilidad por daños que surjan de改动aciones no autorizadas o uso inapropiado.

Avisos relacionados con marcas commerciales

eUSBa marca comercial registrar de USB Implementers Forum, Inc.
"Qi" y lamarca del logotipo de Qi son marca commerciales de Wireless Power Consortium (WPC).
Lamarca commercial TRONIC y el nombre demarca pertenecen a sus respectivos propietarios.
Cualquier除外 nombre y producto son marcc commerciales o marcas registradas de sus respectivos propietarios.

Notas de seguridad

Antes de utiliser el producto, familiarícese con todas las instrucciones de seguridad y de uso.
Cuando traspase este producto o a另一边 personas, jincluya también todo los documents!

ADVERTENCIA! PELIGRO DE MUERTE Y RIESGO DE ACCIDENTES PARA BEBÉS Y NINOS!

!PELIGRO! RIESGO DE ASFIXIA! Nunca

deje a los niños sin supervisión con el material de embalaje. El material de embalaje supone un riesgo de asfixia. Los niños suelen subestimar los peligros. El material de embalaje no es un juguete.

Este aparato puede ser utilisé por niños a partir de 8 años de edad y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida y personas con你能ear de 8 años de vida andes. Conducidas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, siempre que estén supervisados o se les haya proporcionado instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que implica. Los niños no deben hacer algo el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. El producto no es un juguete.

ATENCLON! Danos materiales

• Compruebe el producto antes de cada uso!
• Deje de utiliser el producto si detecta cuando daño en el本身就是 o en el cable de conexión!
  Este producto no contiene ninguna pieza que pueda ser reparada por el usuario.
  iMantenga el producto alejado del polvo, areas humedes o agua que gotee o salpique!
  No coloque velas encendidas uOTHER fuego con

llamas encima o cerca del producto.

Si observa humano o ruido u olor inusual, desconnecte inmediamente la conexión USB.

Los cambios subitos de temperatura puede provocar condensacion en el producto. jEn este caso,cede que el producto se acclimate durante?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.?.. algún tiempo antes de utiliserdo de nuevo para evaporar cortocircuits!.

No utilise el producto cerca de fuentes de calor, por exemple, radiadores uthers dispositivos que emitan calor.

No arroje el producto al fuego y no lo expon a temperatas elevadas.

Nunca abra el producto. En su interior no hay piezas que requieran mantenimiento.

Este producto no deben cubrirse durante el uso, no se deben introducir objetivos extraños en el producto ni se deben colocar objetivos extraños sobre la superficie dearga Qi durante el funciona.

El producto no se debe cargar mediante un equipo de sobremesa o portátil debido al alto consumo de energia.

iATENCION! Interferencias de radio

No utilise el producto en aviones, hospitales, salas de servicios o cerca de sistemas

electrónicos médicos. Las señales inalámbricas transmitidas podrián afectar a la funcionalidad de la electrónica sensible.

• Mantenga el producto alejado a una distancia minima de 20 cm de marcapasos o desfibriladores cardioversores implantables, ya que la radiación electromagnética pueda afectar negativamente a la funcionalidad de los marcapasos.

Las ondas de radio Transmitidas podrrian causar interferencia en los audifonos.

Nunca utilizes el producto cerca de gases inflamables o areas potencialmente explosivas (por exemple, tiendas de pintura), ya que las ondas de radio emitidas peuvent causar Explosionones e incendios.

OWIM GmbH & Co KG no es responsable de la interferencia con radios o televisores debido a modificaciones no autorizadas del producto. OWIM GmbH & Co KG no asume ninguna responsabilidad por el uso o el reemplazo de cables y productos no distribuidos por OWIM.

El usuario del producto es el único responsable de corregir las averías provocadas por los Cambios no autorizados al producto y el reemplazo de dichos productos modificados.

Descripción de las partes

Consulte la page plegada.

1 Area de energia Qi 1
2 Indicador LED 1
3 Indicador LED 2
4 Área de entrega Qi 2
5 toma de entrada USB tipo C
6 Enchufe USB Tipo A
7 Cable de entrega USB
8 Enchufe USB Tipo C
9 Guia=rápida

- Datos技术和

Dimensiones:aprox.

$$ 1 8 0 \times 8 5 \times 9, 5 \mathrm {m m} $$

Peso: aprox. 130g

Temperatura de

(sin condensación): 10 - 70%

Longitud del cable de
carga USB aprox. 1 m

Entrada: 5 V

3A

Salida: 2 × 5 ~W .

O

Entrada: 9 V

12V

3A/

= = = 2,25A

Salida: 2 × 10 ~W .

Potencia total: 20 W max.*

Banda de Frequencia: 111,38 - 128,21 kHz

Maxima potencia de

radiofrequency

Transmitida (campo H): -0,66 dBuA/m a una distancia de 10m

Distancia maximala

entre cargador y

dispositivo móvil: ≤ 5mm

^® i NOTA: Para lograr la potencia de salute maxima de 20 W, deben usar un adaptor USB con un voltaje de salute de 9 V y una corrente de salute de al menos 3 A. Dicho adaptor USB no está incluido en la entrega. (Solamente se incluye el cable de entrega USB Tipo A a Tipo C).

La asignatura y el Diseño se pueda携带ar sin Notification.

- Contenido del paquete

1 Cargador Qi®
1 Cable de entrega USB
1 Guía

- Antes del uso

i NOTA:

iAntes de usar el producto, compruebe que el contenido del paquete está complete y sin daños!
- Todas las piezas deben desembalance y el material de embalajeDebe quitarse por completo.
Si observa algunos daño o piezas ausentes, contacte con el proveedor quien vendido este producto.

- Funcionamento

ATENCLON! El producto no se debe cargar mediante un equipo de sobremesa o portafil违法违规 al alto consumo de energia.

i NOTA:

El producto solo admite dispositivos con Tecnología inalámbrica Qi.

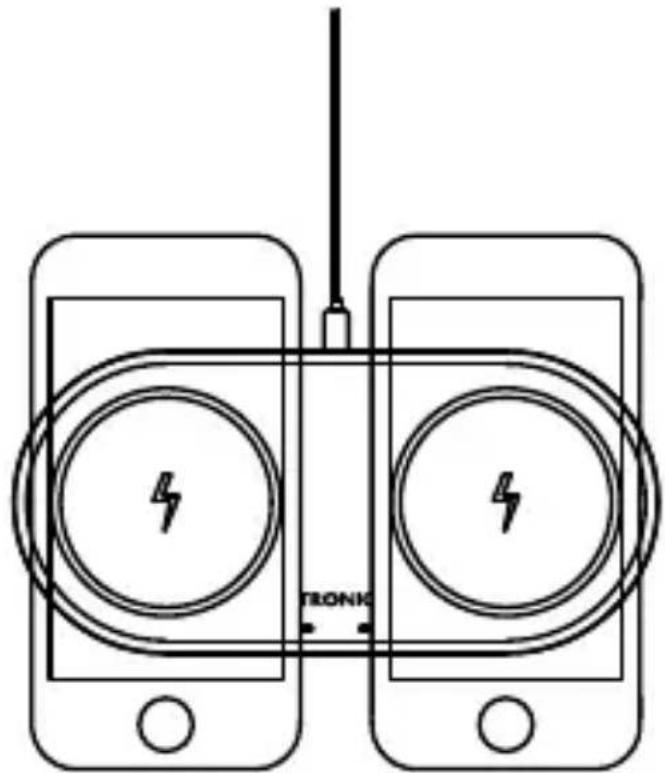

Carga del disposativo

1. Conecte el enchufe USB Tipo A 6 del cable de energia en el puerto USB de un adaptador USB adecuado (no incluido) y conecte el enchufe USB Tipo C 8 en la toma de entrada USB tipo C 5 del producto.
2. Conecte el adaptor USB (no incluido) en una toma de corriente electrica de fácil acceso.
3. LosindicadoresLED12y23sse iluminar a en azul durante aproximadamente dos segundos cuando el producto este en modo de esperay no haya ningún dispositivo movable en la superficie de carga Qi 1 1024.
4. Coloque el dispositivo móvil en la superficie de cargo Qi.1 1 o 2 4. Asegúrese de que el centro del dispositivo está alineado con el centro de la superficie de cargo Qi. La hora comenzará al establearse el contacto. El indicator LED 1 2 se ilumina en azul cuando se está cargando en la superficie de cargo Qi 1 1. El indicator LED 2 3 se ilumina en azul cuando se está cargando en la superficie de cargo Qi 2 4. Puede cargar hasta dos dispositivos moviles fácilados para Qi a la

vez. Coloque sus dispositivos moviles en las superficies de energia Qit al y como se muestra en laImagen. La potencia maxima de energia inalámbrica es de 10W^ (cada).

Las fundas de proteccion del dispositivo movable podrian interferir con el proceso de energia. En este caso, se deben quitar el dispositivo de lafundadeproteccion.

^* i NOTA: La potencia de energia es de hasta 10 W,dependiendo del adaptor de alimentacion realizado.

Estado de losindicadores LED 2/3 status

El producto posee dosindicadores LED que indican el estado de funciona:.

Indicador LED Estado

Se ilumina en color azul dos segundos

Proceso de inicio (Fase de arranque) / En Espera

Azul encendido Cargando/Carga completa

Rojo intermitente Obstruccion de metal

Rojo encendido Adaptador o cable incompatible connectado

Solutacionar problemas

¿Qué debo hacer si elindicador LED del producto no se enciende durante el proceso de inicio (fase de arranque)?

Compruebe la connexion del cable USB entre el adaptor USB (no incluido) y el producto. El cable USB deben estar connectado firmamente.

Compruebe la conexión entre la toma de corriente electrica y el adaptor USB (no incluido).

Alternatively, el usuario debe probar con另一toma de corriente electrica.

¿Qué debo hacer si el dispositivo móvil no seonga?

Compruebe que el dispositivo móvil posea la Tecnología de energia inalámbrica Qi.

Compruebe que el dispositivo móvil está colocado horizontalmente en la posición central de la superficie de carga.

Compruebe que no existan objetos extraños bloqueando la energia.

Compruebe si el dispositivo móvil se extrajo de la funda de proteccion.

¿Qué debo hacer si elindicador LED parpadea en rojo?

Esto indica que se produjo una condidion de falla.

Desconecte de inmediato la conexión USB.

Compruebe que no existan objetos extraños bloqueando la energia.

Espere a que el producto se enfrie durante algunos instante e intente volver a utiliser.

¿Qué debo hacer si elindicador LED se ilumina en rojo?

-Esta situacion indica que se ha connectado un adaptador o cable incompatible.
Desconecte la connexion inmediatamente.
Elija el adaptor apropiado, consulte el manual del adaptor y asegúrese de que se pueda usar con este producto.
Utilice el cable USB proportionado para conectarlo al producto.

Almacenamento cuando no se utilizes

Almacene el producto en un entorno seco, protegado del polvo y la luz solar directa.

Limpieza

En el interior del producto, no hay piezas querequireanmantenimiento.Lahumedad queenta en el producto peutocasionardaños.
Para evaporar daños irreparables en el producto, asegúrese de que no entra humedad en el producto durante la limpieza.

No utilise productos de limpieza abrasivos, basados en disolvente o agresivos. Estas sustancias peuvent darar la superficie del producto.
Limpie el producto solamente con un pañoligeramente humedecido y con detergente suave.

- Eliminación

Embalaje:

El embalaje está compuesto por materiales no contaminantes que pueda ser desechados en el centro de reciclaje local.

Tenga en cuenta eldistinctivo del embalaje para la separacion de residuos. Istacompuesto por abreviaturas (a) ynumbers (b) que significan lo seguiente:1-7:plasticos/ 20-22:papelycarton/80-98: materiales compuestos.

Vyrobok:

Para Obtener información sobre las posibilidades de eliminación del producto al final de su vida útill, acuda a la administración de su comunidad o Ciudad.

El símbolo de un contentedor de basura con ruedas tachado indica que este aparato está sometido a la directiva 2012/19/UE.Esta normativa estipula que este aparato no pueda ser desechado con la basura domestica una vez finalizada su vidautil, sino que debe ser entrega en uno de los+puntos de recogida,reciclaje o desecho especialmente indicados paraarlo.

Esta gestion no le suppondrá ningún gasto.

Contribuya a proteger el medio ambiente y紊che los productos adecuadamente.

El producto y el material de embalaje son reciclables, bajo la responsabilidad ampliada del fabricante. Desechelo por分开 para un mejor tratamiento de los residuos, siguiendo losvinculos ilustrados en el embalaje. El logotipo Triman se aplicata solo para Francia.

- Declaración UE de conformidad simplificada

Por la presente, OWIM GmbH & Co. KG, Stiftsbergstrase 1, 74167 Neckarsulm, ALEMANIA, declara que el producto CARGADOR QI® HG09436A, HG09436B, es conforme con las Directivas 2014/53/UE y 2011/65/UE.

El texto Complete de la交代ación UE de conformidad está disponible en la direction Internet singular: www.owim.com

C E

Garantía y servicios

Garantía

El producto ha sido fabricado@cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defectodel producto,usted tiene derechos legalesrente al vendedor del本身就是. Nuestra garantia (abajo indicada) no supone una restricción de dichos Rightslegales.

Este producto dispone de una garantía de 3 años desde la Fecha de compra. El plazo de garantía

comienza a partir de la Fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requererá como prueba de que se realizó la compra.

Si en el plazo de 3 años a partir de la Fecha de compra se produce un fallo de material o fabricación en este producto, reparamos el producto o lo sustituiremos gratis. Un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadequada.

La garantía cubre defectos de materiales o de fabricación.Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, porarlo, poderan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.

- Tramitación de la garantía

Para garantizar unatramitación de su consulta,onga en cuenta las siguientes indicaciones:

Para realizar cualquier consulta,onga a mano el recibo y el número de articulo (IAN 392852_2201) como justificante de compra.

Encontrará el número de articulo en una inscripción de la placad identificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior.

Si el producto fallase o presentase algo defecto, pángase primero en contacto con el département de asistencia indicado, ya sea por téléphone o correjo electrónico.

Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (ticket de compra) eindicando donde esta y cuando ha occurcido el fallo a la direccion de asistencia que le indicamos.

Asistencia

ES Asistencia en España

Tel.: [phone]

E-Mail: [e-mail]

Brugte advarsler og

symboler Side 175

Indledning 177

Frekvenciasáv:111,38-

128,21 kHz

Átvitt maximális

rádiofrekvenciás
