| Tipo de producto | Cargador inalámbrico Qi |
| Marca | Tronic |
| Modelo | HG08305A |
| Dimensiones | Aprox. 180 × 85 × 9,8 mm |
| Peso | Aprox. 130 g |
| Temperatura de funcionamiento | 5 - 35 °C |
| Temperatura de almacenamiento | 0 - 45 °C |
| Humedad admisible | 10 - 70 % (sin condensación) |
| Alimentación de entrada | USB Tipo-C: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 2,25 A o 15 V ⎓ 2 A |
| Potencia de salida inalámbrica | 2 x 5 W máx. (con adaptador estándar) o 2 x 10 W máx. (con adaptador 9 V/3 A) |
| Potencia total máxima | 20 W |
| Número de dispositivos simultáneos | Hasta 2 dispositivos compatibles con Qi |
| Banda de frecuencias | 111,38 - 128,21 kHz |
| Distancia máxima de carga | ≤ 5 mm |
| Indicadores LED | 2 indicadores LED (azul fijo = carga/en espera, azul intermitente = obstrucción, verde intermitente = adaptador incompatible) |
| Contenido del paquete | 1 cargador Qi, 1 cable USB (Tipo A a Tipo C), 1 manual de instrucciones |
| Limpieza | Paño ligeramente húmedo y jabón suave para platos; no use productos abrasivos |
| Garantía | 3 años (sujeto a las condiciones de garantía) |
| Número IAN | 377486_2101 |
Preguntas frecuentes - HG08305A TRONIC
Preguntas de los usuarios sobre HG08305A TRONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador inalámbrico en formato PDF gratis! Encuentra tus instrucciones HG08305A - TRONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HG08305A de la marca TRONIC.
MANUAL DE USUARIO HG08305A TRONIC
Instrucciones de utilización y de seguridad
DK
TRÅDL∅S QI®-OPLADER
Instrucciones de utilización y de seguridad Página 159
DK
Advertencias y símbolos utilizados ...... Página 160
Introducción...... Página 162
Uso previsto...... Página 162
Avisos relacionados con marcas comerciales...... Página 163
Notas de seguridad...... Página 163
Descripción de las partes ...... Página 167
Datos técnicos...... Página 167
Contenido del paquete ...... Página 169
Antes del uso...... Página 169
Funcionamiento...... Página 169
Solucionar problemas...... Página 174
Almacenamiento cuando no se utilice ...... Página 175
Limpieza...... Página 176
Desecho ...... Página 176
Declaración UE de conformidad simplificada...... Página 178
Garantía y servicio ...... Página 178
Garantía ...... Página 178
Tramitación de la garantía ...... Página 180
Asistencia...... Página 180
| Advertencias y símbolos utilizadosEstas instrucciones de uso contienen los siguientes símbolos y advertencias: | |
 | ¡PELIGRO! Este símbolo con la palabra de señal “PELIGRO” indica un peligro con un alto nivel de riesgo que, si no se evita, provocará lesiones graves o, incluso, la muerte. |
 | ¡ADVERTENCIA! Este símbolo con la palabra de aviso “ADVERTENCIA” indica un peligro con un nivel medio de riesgo que, si no se evita, podría provocar lesiones graves o la muerte. |
 | ¡PRECAUCIÓN! Este símbolo con la palabra de señal “PRECAUCIÓN” indica un peligro con un nivel bajo de riesgo que, si no se evita, podría provocar lesiones leves o moderadas. |
 | ¡ATENCIÓN! Este símbolo con la palabra de advertencia "ATENCIÓN" indica un posible daño material. Si no se lo evita, esto podría derivar en daños materiales. |
 | NOTA: Este símbolo con la palabra de señal "NOTA" proporciona información útil adicional. |
 | Corriente / tensión continua |
 | "Qi" y la marca del logotipo de Qi son marcas comerciales de Wireless Power Consortium (WPC). |
 | Este símbolo significa que se deben tener en cuenta las instrucciones de funcionamiento antes de utilizar este producto. |
 | La marca CE indica la conformidad con las directivas de la UE aplicables a este producto. |
CARGADOR INALÁMBRICO QI®
- Introducción
Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros.
●Usoprevisto
Este CARGADOR INALÁMBRICO QI® (en adelante, denominado „producto“) es un dispositivo de tecnología de la información. Este producto está diseñado exclusivamente para cargar dispositivo móviles que utilizan tecnología Qi. No es posible cargar otros dispositivos con este producto. Este producto está diseñado para el uso privado únicamente y no para el uso comercial. El fabricante no asume ninguna responsabilidad por daños que surjan de modificaciones no autorizadas o uso inapropiado.
●Avisos relacionados con marcas comerciales
■®es USBa marca comercial registrada de USB Implementers Forum, Inc.
"Qi" y la marca del logotipo de Qi son marca comerciales de Wireless Power Consortium (WPC).
La marca comercial TRONIC y el nombre de marca pertenecen a sus respectivos propietarios.
Cualquier otro nombre y producto son marcc comerciales o marcas registradas de sus respectivos propietarios.
Notas de seguridad
Antes de utilizar el producto, familiarícese con todas las instrucciones de seguridad y de uso. Cuando traspase este producto o a otras personas, ¡incluya también todo los documentos!
¡ADVERTENCIA! ¡PELIGRO DE MUERTE Y RIESGO DE ACCIDENTES PARA BEBÉS Y NIÑOS!
¡PELIGRO! ¡RIESGO DE ASFIXIA! Nunca
deje a los niños sin supervisión con el material de embalaje. El material de embalaje supone un riesgo de asfixia. Los niños suelen subestimar los peligros. El material de embalaje no es un juguete.
Este aparato puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, siempre que estén supervisados o se les haya proporcionado instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. El producto no es un juguete.
¡ATENCIÓN! Daños materiales
¡Compruebe el producto antes de cada uso! ¡Deje de utilizar el producto si detecta algún daño en el mismo o en el cable de conexión!
Este producto no contiene ninguna pieza que pueda ser reparada por el usuario.
■ ¡Mantenga el producto alejado del polvo, áreas húmedas o agua que gotee o salpique!
No coloque velas encendidas u otro fuego con
llamas encima o cerca del producto.
Si observa humo o ruido u olor inusual, desconecte inmediatamente la conexión USB.
Los cambios súbitos de temperatura pueden provocar condensación en el producto. ¡En este caso, deje que el producto se aclimate durante algún tiempo antes de utilizarlo de nuevo para evitar cortocircuitos!
No utilice el producto cerca de fuentes de calor, por ejemplo, radiadores u otros dispositivos que emitan calor.
No arroje el producto al fuego y no lo expon a temperaturas elevadas.
Nunca abra el producto. En su interior no hay piezas que requieran mantenimiento.
Este producto no deberá cubrirse durante el uso, no se deben introducir objetos extraños en el producto ni se deberán colocar objetos extraños sobre la superficie de carga Qi durante el funcionamiento.
El producto no se debe cargar mediante un equipo de sobremesa o portátil debido al alto consumo de energía.
¡ATENCIÓN! Interferencias de radio
No utilice el producto en aviones, hospitales, salas de servicio o cerca de sistemas
electrónicos médicos. Las señales inalámbricas transmitidas podrían afectar a la funcionalidad de la electrónica sensible.
Mantenga el producto alejado a una distancia mínima de 20 cm de marcapasos o desfibriladores cardioversores implantables, ya que la radiación electromagnética puede afectar negativamente a la funcionalidad de los marcapasos.
Las ondas de radio transmitidas podrían causar interferencia en los audífonos.
- Nunca utilice el producto cerca de gases inflamables o áreas potencialmente explosivas (por ejemplo, tiendas de pintura), ya que las ondas de radio emitidas pueden causar explosiones e incendios.
■ OWIM GmbH & Co KG no es responsable de la interferencia con radios o televisores debido a modificaciones no autorizadas del producto. OWIM GmbH & Co KG no asume ninguna responsabilidad por el uso o el reemplazo de cables y productos no distribuidos por OWIM.
El usuario del producto es el único responsable de corregir las averías provocadas por los cambios no autorizados al producto y el reemplazo de dichos productos modificados.
- Descripción de las partes
Consulte la página plegada.
1 Área de carga Qi 1
2 Indicador LED 1
3 Indicador LED 2
4 Área de carga Qi 2
5 toma de entrada USB tipo C
6 Enchufe USB Tipo A
7 Cable de carga USB
8 Enchufe USB Tipo C
9 Instrucciones de uso
●Datos técnicos
Dimensiones: aprox.
$$ 1 8 0 \times 8 5 \times 9, 8 \mathrm{mm} $$
Peso: aprox. 130 g
Temperatura de funcionamiento: 5 - 35 °C
Temperatura de almacenamiento: 0 - 45 °C
Humedad (sin condensación): 10 - 70 %
Longitud del cable de carga USB aprox. 1 m
Entrada: 5 V
--- 3 A
Salida: 2 x 5 W máx.
O
Entrada: 9 V
3 A /
12 V
2,25 A /
15 V
2A
Salida: 2 x 10 W máx.
Potencia total: 20 W máx.*
Banda de frecuencia: 111,38 - 128,21kHz
Máxima potencia de
radiofrecuencia
Transmitida (campo H): -0,66 dBuA/m a una distancia de 10m
Distancia máxima
entre cargador y
dispositivo móvil: ≤ 5 mm
* i NOTA: Para lograr la potencia de salida máxima de 20 W, debe utilizar un adaptador USB con un voltaje de salida de 9 V y una corriente de salida de al menos 3 A. Dicho adaptador USB no está incluido en la entrega. (Solamente se incluye el cable de carga USB Tipo A a Tipo C).
La especificación y el diseño se pueden cambiar sin notificación.
- Contenido del paquete
1 Cargador inalámbrico Qi®i
1 Cable de carga USB
1 Instrucciones de uso
●Antes del uso
i NOTA:
¡Antes de usar el producto, compruebe que el contenido del paquete está completo y sin daños!
- Todas las piezas deben desembalarse y el material de embalaje debe quitarse por completo.
Si observa algún daño o piezas ausentes, contacte con el proveedor quien vendió este producto.
- Funcionamiento
¡ATENCIÓN! El producto no se debe cargar mediante un equipo de sobremesa o portátil debido al alto consumo de energía.
i NOTA:
El producto solo admite dispositivos con tecnología inalámbrica Qi.
Carga del dispositivo

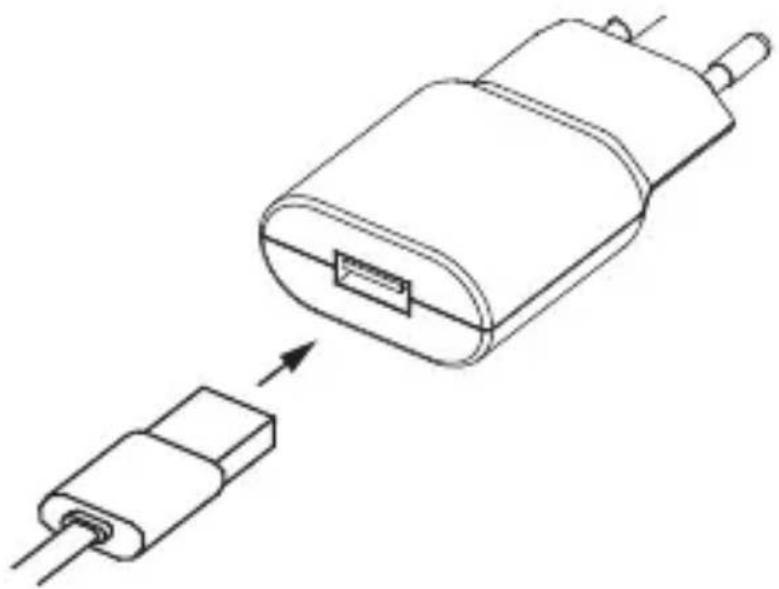

- Conecte el enchufe USB Tipo A 6 del cable de carga 7 en el puerto USB de un adaptador USB adecuado (no incluido) y conecte el enchufe USB Tipo C 8 en la toma de entrada USB tipo C 5 del producto.

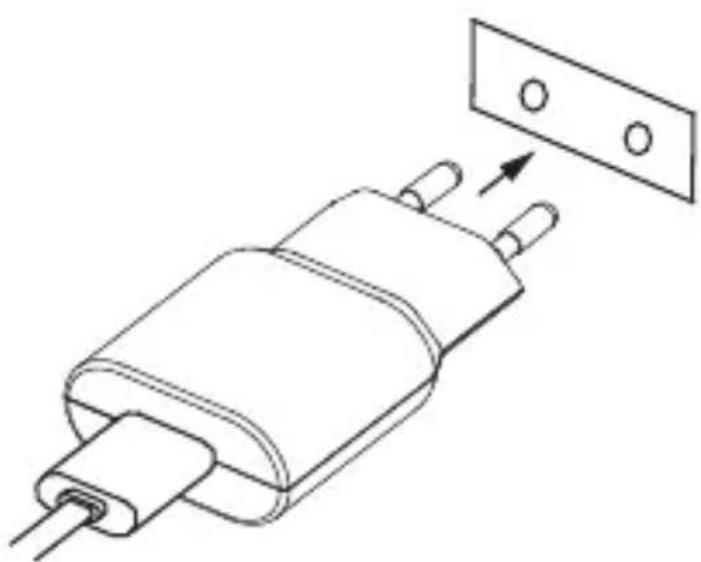

- Conecte el adaptador USB (no incluido) en una toma de corriente eléctrica de fácil acceso.
-
Los indicadores LED 1 2 y 2 3 sse iluminará en azul durante aproximadamente dos segundos cuando el producto esté en modo de espera y no haya ningún dispositivo móvil en la superficie de carga Qi 1 1 o 2 4.
-

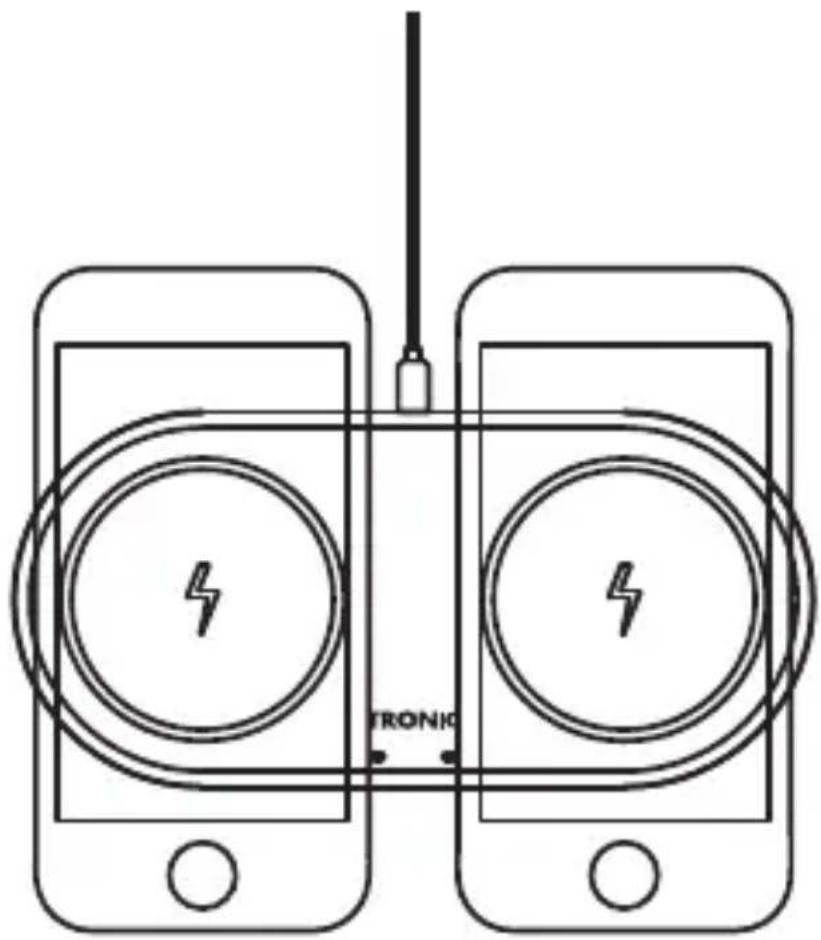

Coloque el dispositivo móvil en la superficie de carga Qi.1 1 o 2 4. Asegúrese de que el centro del dispositivo esté alineado con el centro de la superficie de carga Qi. La carga comenzará al establecerse el contacto. El indicador LED 1 2 se ilumina en azul cuando se está cargando en la superficie de carga Qi 1 1. El indicador LED 2 3 se ilumina en azul cuando se está cargando en la superficie de carga Qi 2 4.
Puedes cargar hasta dos dispositivos móviles habilitados para Qi a la vez. Coloque sus dispositivos móviles en las superficies de carga Qi tal y como se muestra en la imagen. La potencia máxima de carga inalámbrica es de 10 W* (cada).
* NOTA: La potencia de carga es de hasta 10 W, dependiendo del adaptador de alimentación utilizado.
Estado de los indicadores LED 2 / 3 status
El producto posee dos indicadores LED que indican el estado de funcionamiento:
| Indicador LED Estado | |
| Se ilumina en color azul dos segundos | Proceso de inicio (Fase de arranque) / En Espera |
| Se ilumina en color azul | Cargando/Carga completa |
| Parpadea en color azul | Obstrucción de metal |
| El color verde parpadea | Adaptador o cable incompatible conectado |
●Solucionar problemas
¿Qué debo hacer si el indicador LED del producto no se enciende durante el proceso de inicio (fase de arranque)?
- Compruebe la conexión del cable USB entre el adaptador USB (no incluido) y el producto. El cable USB deberá estar conectado firmemente.
- Compruebe la conexión entre la toma de corriente eléctrica y el adaptador USB (no incluido).
■ Alternativamente, el usuario debe probar con otra toma de corriente eléctrica.
¿Qué debo hacer si el dispositivo móvil no se carga?
- Compruebe que el dispositivo móvil posea la tecnología de carga inalámbrica Qi.
- Compruebe que el dispositivo móvil esté colocado horizontalmente en la posición central de la superficie de carga.
- Compruebe que no existan objetos extraños bloqueando la carga.
- Compruebe si el dispositivo móvil se extrajo de la funda de protección.
¿Qué debo hacer si el indicador LED parpadea de color azul?
■ Esto indica que se produjo una condición de falla.
■ Desconecte de inmediato la conexión USB.
- Compruebe que no existan objetos extraños bloqueando la carga.
- Espere a que el producto se enfríe durante algunos instante e intente volver a utilizarlo.
¿Qué debo hacer si el indicador LED parpadea en color verde?
■ Esta situación indica que se ha conectado un adaptador o cable incompatible.
Desconecte la conexión inmediatamente.
- Elija el adaptador apropiado, consulte el manual del adaptador y asegúrese de que se puede usar con este producto.
Utilice el cable USB proporcionado para conectarlo al producto.
●Almacenamiento cuando no se utilice
Almacene el producto en un entorno seco, protegido del polvo y la luz solar directa.
●Limpieza
En el interior del producto, no hay piezas que requieran mantenimiento. La humedad que entra en el producto puede ocasionar daños.
Para evitar daños irreparables en el producto, asegúrese de que no entra humedad en el producto durante la limpieza.
No utilice productos de limpieza abrasivos, basados en disolvente o agresivos. Estas sustancias pueden dañar la superficie del producto.
■ Limpie el producto solamente con un paño ligeramente humedecido y con detergente suave.
Desecho
Embalaje:
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1-7: plásticos / 20-22: papel y cartón / 80-98: materiales compuestos.
Výrobok:
Para obtener información sobre las posibilidades de eliminación del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.
El símbolo de un contenedor de basura con ruedas tachado indica que este aparato está sometido a la directiva 2012/19/UE. Esta normativa estipula que este aparato no puede ser desechado con la basura doméstica una vez finalizada su vida útil, sino que debe ser entregado en uno de los puntos de recogida, reciclaje o desecho especialmente indicados para ello.
Esta gestión no le supondrá ningún gasto.
Contribuya a proteger el medio ambiente y deseche los productos adecuadamente.
El producto es reciclable, está sujeto a la responsabilidad ampliada del productor y se recoge por separado.
●Declaración UE de conformidad simplificada
Por la presente, OWIM GmbH & Co. KG, Stiftsbergstrase 1, 74167 Neckarsulm, ALEMANIA, declara que el producto CARGADOR INALÁMBRICO QI® HG08305A / HG08305B es conforme con las Directivas 2014/53/UE y 2011/65/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.owim.com
CE
●Garantía y servicio
Garantía
El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo indicada) no supone una restricción de dichos derechos legales.
Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra.
Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada.
La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.
- Tramitación de la garantía
Para garantizar una rápida tramitación de su consulta, tenga en cuenta las siguientes indicaciones:
Para realizar cualquier consulta, tenga a mano el recibo y el número de artículo (IAN 377486_2101) como justificante de compra.
Encontrará el número de artículo en una inscripción de la placa indentificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior.
Si el producto fallase o presentase algún defecto, póngase primero en contacto con el departamento de asistencia indicado, ya sea por teléfono o correo electrónico.
Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (tícket de compra) e indicando dónde está y cuándo ha ocurrido el fallo a la dirección de asistencia que le indicamos.
Asistencia
ES Asistencia en España
Tel.: 900 984948
E-Mail: owim@lidl.es
