BEDIENUNGSANLEITUNG HG08305A TRONIC

-LADEGERÄT Bedienungs- und Sicherheitshinweise

95 DE/AT/CH Verwendete Warnhinweise und Symbole ................................... Seite 6 Einleitung .......................................... Seite 8 Bestimmungsgemäße Verwendung .................................... Seite 8 Markenhinweise ............................ Seite 9 Sicherheitshinweise ...................... Seite 9 Teilebeschreibung ......................... Seite 13 Technische Daten ........................... Seite 14 Lieferumfang ................................... Seite 15 Vor der Verwendung ................... Seite 15 Bedienung ........................................ Seite 16 Fehlerbehebung ............................. Seite 19 Lagerung bei Nichtbenutzung . Seite 21 Reinigung .......................................... Seite 21 Entsorgung ....................................... Seite 22 Vereinfachte EU-Konformitätserklärung ........ Seite 24 Garantie und Service ................... Seite 24 Garantie ........................................... Seite 24 Abwicklung im Garantiefall ............. Seite 25 Service .............................................. Seite 26 V2.06 DE/AT/CH Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung werden die folgenden Symbole und Warnhinweise verwendet: GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“ bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder Tod zur Folge haben kann. VORSICHT! Dieses Symbol mit dem Signalwort „Vorsicht“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann.7 DE/AT/CH ACHTUNG! Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG“ auf einen möglichen Sachschaden hin. HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen. Gleichstrom / -spannung „Qi“ und das Qi-Logo sind Marken von Wireless Power Consortium (WPC) Dieses Symbol bedeutet, dass vor der Verwendung des Produkts die Bedienungsanleitung beachtet werden muss. Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.8 DE/AT/CH KABELLOSES QI

-LADEGERÄT P Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. P Bestimmungsgemäße Verwendung Das KABELLOSES QI

-LADEGERÄT (nachfolgend als „Produkt“ bezeichnet) ist ein Gerät der Informationselektronik. Dieses Produkt dient ausschließlich zum Aufladen von Mobilgeräten, welche die Qi-Technologie verwenden. Andere Geräte können mit dem Produkt nicht aufgeladen werden. Das Produkt ist nur für den privaten Einsatz und nicht für den gewerblichen Einsatz bestimmt.9 DE/AT/CH Für Schäden aufgrund ungefugter Veränderungen und nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. P Markenhinweise USB

ist eine eingetragene Marke von USB Implementers Forum, Inc. „Qi“ und das Qi-Logo sind Marken von Wireless Power Consortium (WPC). Die Marke und der Handelsname TRONIC stehen im Eigentum der jeweiligen Inhaber. Alle anderen Namen und Produkte sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Sicherheitshinweise Machen Sie sich vor der Verwendung des Produktes mit allen Sicherheitshinweisen und Gebrauchsanweisungen vertraut! Wenn Sie dieses Produkt an andere weitergeben, geben Sie auch alle Dokumente weiter!10 DE/AT/CH

WARNUNG! LEBENSGEFAHR UND

UNFALLGEFAHR FÜR SÄUGLINGE UND

KINDER! GEFAHR! ERSTICKUNGSGEFAHR! Lassen Sie Kinder mit dem Verpackungsmaterial nicht unbeaufsichtigt. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen die damit verbundenen Gefahren häufig. Das Verpackungsmaterial ist kein Spielzeug. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Produkt ist kein Spielzeug. ACHTUNG! Sachschaden Überprüfen Sie das Produkt vor jeder Verwendung! Unterbrechen Sie die Verwendung, wenn Schäden am Produkt auftreten oder wenn das Anschlusskabel defekt ist!11 DE/AT/CH Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Halten Sie das Produkt vor Feuchtigkeit, Tropf- und Spritzwasser fern. Positionieren Sie keine brennenden Kerzen oder andere offene Feuer auf oder neben das Produkt. Wenn Sie Rauch oder ungewöhnliche Geräusche oder Gerüche feststellen, trennen Sie sofort die USB-Verbindung. Plötzliche Temperaturschwankungen können Kondenswasserbildung an der Innenseite des Produktes verursachen. Lassen Sie das Produkt in diesem Fall einige Zeit akklimatisieren, bevor Sie es erneut verwenden, um Kurzschlüsse zu vermeiden! Verwenden Sie das Produkt nicht in der Nähe von Wärmequellen, z.B. Heizkörpern oder anderen Geräten, die Wärme abstrahlen! Werfen Sie das Produkt nicht in Feuer und setzen Sie es keinen hohen Temperaturen aus. Öffnen Sie niemals das Produkt. Es hat keine Innenteile, die einer Wartung bedürfen. Das Produkt darf während des Betriebs nicht abgedeckt werden, es dürfen keine Fremdkörper in das Produkt eingeführt werden,12 DE/AT/CH es dürfen keine Fremdkörper während des Betriebs auf der Qi-Aufladefläche liegen. Auf Grund der hohen Stromaufnahme darf das Produkt nicht an einem PC oder Notebook verwendet werden. ACHTUNG! Funkstörungen Verwenden Sie niemals das Produkt in Flugzeugen, Krankenhäusern, Betriebsräumen oder in der Nähe medizinischer Elektroniksysteme aus. Die übertragenen drahtlosen Signale könnten Auswirkungen auf die Funktionalität sensibler Elektrogeräte haben. Halten Sie das Produkt mindestens 20cm von Herzschrittmachern oder implantierbaren Kardioverter-Defibrillatoren fern, da die elektromagnetische Strahlung die Funktionalität von Herzschrittmachern beeinträchtigen kann. Die übertragenen Funkwellen könnten Störungen in Hörgeräten verursachen. Verwenden Sie das Produkt niemals in der Nähe von brennbaren Gasen oder explosionsgefährdeten Bereichen (z. B. Lackierereien), da die abgegebenen Funkwellen Explosionen und Brände verursachen können. Die OWIM GmbH & Co KG ist nicht für Störungen von Radio- und Fernsehgeräten13 DE/AT/CH aufgrund einer unbefugten Veränderung des Produktes verantwortlich. Die OWIM GmbH & Co KG übernimmt des Weiteren keine Haftung für die Verwendung oder den Ersatz von Kabeln, die nicht von OWIM vertrieben werden. Der Benutzer des Produktes ist allein für die Behebung von Störungen verantwortlich, die durch unbefugte Veränderungen des Produktes sowie durch den Ersatz solcher veränderter Produkte verursacht wurden. P Teilebeschreibung Bitte beachten Sie die Ausklappseite.

USB-Typ-C-Eingangsbuchse

Bedienungsanleitung14 DE/AT/CH P Technische Daten Abmessungen: ca. 180 x 85 x 9,8 mm Gewicht: ca. 130 g Betriebstemperatur: 5 – 35 °C Lagerungstemperatur: 0 – 45 °C Feuchtigkeit (keine Kondensation): 10 – 70 % USB-Ladekabellänge: ca. 1 m Eingang: 5 V 3 A Ausgang: 2 x 5 W max. ODER Eingang: 9 V 3 A / 12 V 2,25 A / 15 V 2 A Ausgang: 2 x 10 W max. Gesamtleistung: 20 W max.* Frequenzband: 111,38 – 128,21 kHz Übertragene maximale Radiofrequenzleistung: (H-Feld): -0,66 dBuA/m bei 10 m Entfernung Maximaler Abstand zwischen Ladegerät und Mobilgerät: ≤ 5 mm15 DE/AT/CH

• HINWEIS: Um die maximale Ausgangsleistung von 20 W zu erreichen, müssen Sie einen USB-Netzteil mit einer Ausgangsspannung von 9V und einem Ausgangsstrom von mindestens 3A verwenden. Ein solches USB-Netzteil ist nicht im Lieferumfang enthalten. (Nur das USB-Ladekabel Typ A auf Typ C ist im Lieferumfang enthalten.) Die Spezifikationen und das Design können ohne Ankündigung geändert werden. P Lieferumfang 1 Kabelloses QI

-Ladegerät 1 USB-Ladekabel 1 Bedienungsanleitung P Vor der Verwendung HINWEIS: Überprüfen Sie vor Gebrauch, ob der Verpackungsinhalt vollständig und unbeschädigt ist! Alle Teile müssen ausgepackt und das Verpackungsmaterial muss vollständig entfernt werden. Falls Sie Beschädigungen oder fehlende Teile feststellen, wenden Sie sich an den Händler, bei dem Sie dieses Produkt gekauft haben.16 DE/AT/CH P Bedienung ACHTUNG! Auf Grund der hohen Stromaufnahme darf das Produkt nicht an einem PC oder Notebook verwendet werden. HINWEIS: Das Produkt unterstützt nur Geräte mit Qi- Drahtlostechnologie. Ihr Endgerät aufladen

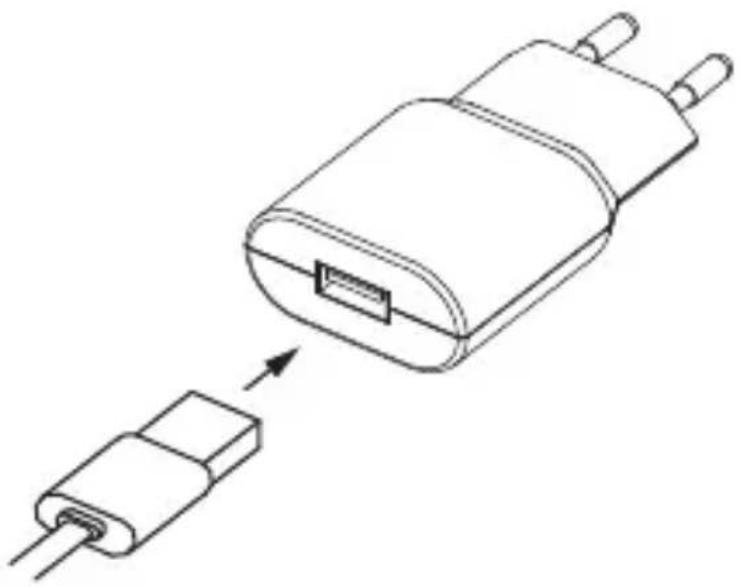

1. Stecken Sie den USB Typ A-Stecker

in den USB-Anschluss eines geeigneten USB-Adapters (nicht im Lieferumfang enthalten) und stecken Sie den USB-Typ-C- Stecker

in die USB-Typ-C-Eingangsbuchse

des Produktes.17 DE/AT/CH

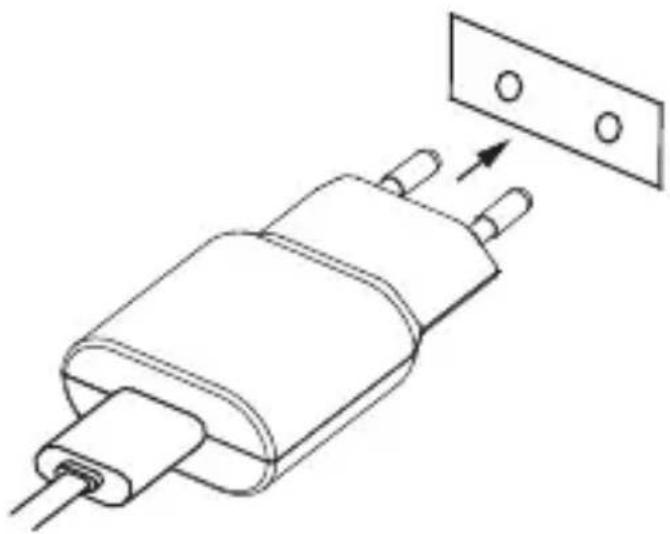

2. Stecken Sie das USB-Netzteil (nicht im

Lieferumfang enthalten) in eine leicht zugängliche Steckdose.

3. Die LED-Anzeige 1

leuchten blau für ca. 2 Sekunden, wenn sich das Produkt im Standby-Modus befindet und kein mobiles Gerät auf der Qi-Aufladefläche1

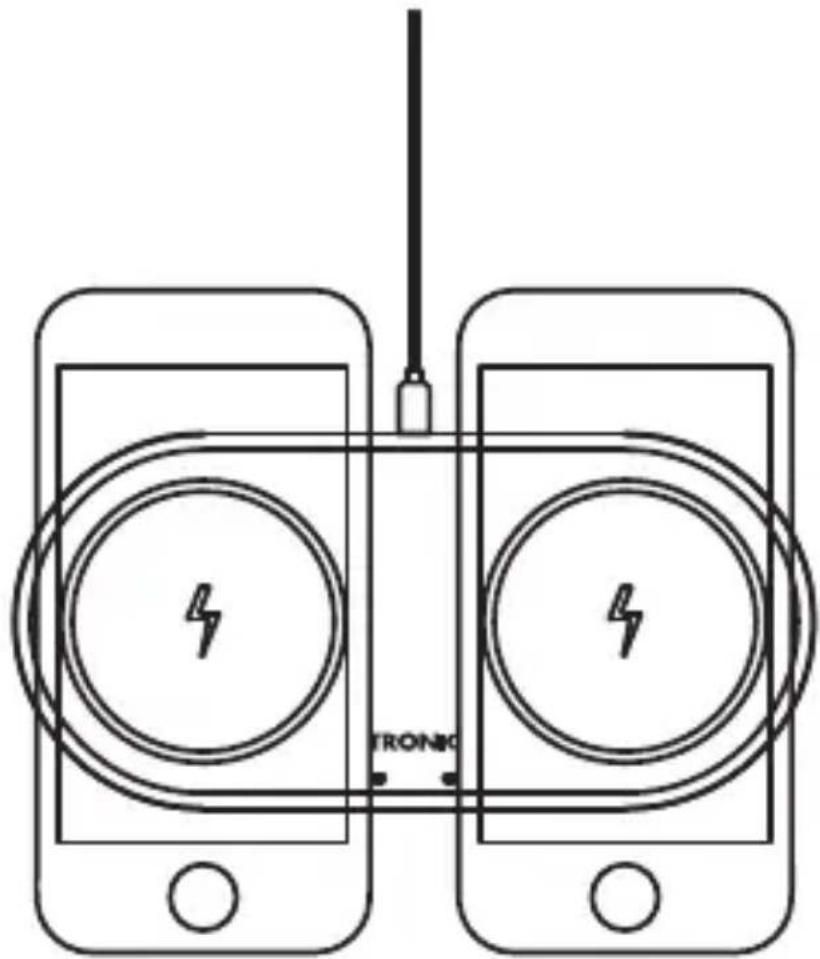

4. Legen Sie das Mobilgerät auf die Qi-

. Stellen Sie sicher, dass die Mitte des Gerätes zur Mitte der Qi-Aufladefläche ausgerichtet ist. Der Ladevorgang beginnt bei Kontakt. Die LED-Anzeige 1

leuchtet blau, wenn der Ladevorgang auf der Qi-Aufladefläche 1

aktiv ist. Die LED-Anzeige 2

leuchtet18 DE/AT/CH blau, wenn der Ladevorgang auf der Qi- Aufladefläche 2

aktiv ist. Sie können bis zu zwei Qi fähige Mobilgeräte gleichzeitig aufladen. Legen Sie Ihre Mobilgeräte wie in der Skizze dargestellt auf die Qi-Aufladeflächen, die maximale kabellose Ladeleistung beträgt jeweils 10 W*. Schutzhüllen, welche das Mobilgerät schützen, können den Ladevorgang ggf. stören. In diesem Fall muss das Mobilgerät aus der Schutzhülle entnommen werden.19 DE/AT/CH

• HINWEIS: Die Ladeleistung beträgt bis zu 10 W, dies ist abhängig vom verwendeten Netzteil. Status LED-Anzeige

Das Produkt hat zwei LEDs, die den Betriebsstatus anzeigt: LED-Anzeige Status leuchtet ca. 2 Sekunden blau Startvorgang (Bootphase)/ Bereitschaft leuchtet blau Lädt/ vollständig aufgeladen blinkt blau Metallhindernis blinkt grün Inkompatibles Netzteil oder Kabel angeschlossen P Fehlerbehebung Was soll ich tun, falls die LED-Anzeige des Produktes während des Startvorgangs (Bootphase) nicht aufleuchtet? Prüfen Sie die USB-Kabelverbindung zwischen dem USB-Netzteil (nicht im Lieferumfang enthalten) und dem Produkt. Das USB-Kabel muss richtig angeschlossen sein.20 DE/AT/CH Prüfen Sie die Verbindung zwischen Steckdose und USB-Netzteil (nicht im Lieferumfang enthalten). Alternativ können Sie eine andere Steckdose testen. Was soll ich tun, falls das Mobilgerät nicht aufgeladen wird? Prüfen Sie, ob das Mobilgerät Qi- Drahtlosladetechnologie unterstützt. Prüfen Sie, ob das Mobilgerät horizontal in der Mitte des Ladepads platziert ist. Prüfen Sie, dass keine Fremdkörper die Aufladung blockieren. Prüfen Sie, ob das Mobilgerät von der Schutzhülle entfernt ist. Was soll ich tun, wenn die LED-Anzeige blau blinkt? Dies zeigt an, dass ein Metallhindernis aufgetreten ist. Trennen Sie sofort die USB-Verbindung. Prüfen Sie, ob Fremdkörper die Aufladung blockieren. Lassen Sie das Produkt eine Weile abkühlen und versuchen Sie es dann noch einmal.21 DE/AT/CH Was soll ich tun, wenn die LED-Anzeige grün blinkt? Dies zeigt an, dass ein inkompatibles Netzteil oder Kabel angeschlossen ist. Trennen Sie die Verbindung sofort. Wählen Sie das geeignete Netzteil, überprüfen Sie die Anleitung des Netzteils und stellen Sie sicher, dass es für dieses Produkt geeignet ist. Verwenden Sie zur Verbindung mit dem Produkt das mitgelieferte USB-Kabel. P Lagerung bei Nichtbenutzung Lagern Sie das Produkt in einem trockenen Innenraum, geschützt vor direkter Sonneneinstrahlung, vorzugsweise in der Originalverpackung. P Reinigung Es befinden sich keine zu wartenden Teile im Inneren. Eindringende Feuchtigkeit kann zu einer Beschädigung des Produkts führen. Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Produkt eindringt, um eine irreparable Beschädigung des Produktes zu vermeiden.22 DE/AT/CH Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Produkts beschädigen. Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. P Entsorgung Verpackung: Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung:

1 - 7: Kunststoffe / 20 - 22: Papier und

Pappe / 80 - 98: Verbundstoffe. Produkt: Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.23 DE/AT/CH Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.24 DE/AT/CH P Vereinfachte EU- Konformitätserklärung Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DEUTSCHLAND, dass das Produkt KABELLOSES

-LADEGERÄT HG08305A / HG08305B, den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com P Garantie und Service P Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.25 DE/AT/CH Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. P Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 377486_2101) als Nachweis für den Kauf bereit.26 DE/AT/CH Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. P Service Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] E-Mail: [e-mail] Service Schweiz Tel.: [phone] E-Mail: [e-mail]27 GB/IE Warnings and symbols used .... Page 28 Introduction ..................................... Page 30 Intended use .................................... Page 30 Trademark notices ........................ Page 31 Safety notes..................................... Page 31 Description of parts ..................... Page 34 Technical data ................................ Page 35 Scope of delivery .......................... Page 36 Before use ........................................ Page 36 Operation ......................................... Page 37 Troubleshooting ............................. Page 40 Storage when not in use ............ Page 42 Cleaning ............................................ Page 42 Disposal ............................................. Page 43 Simplified EU declaration of conformity ................................... Page 44 Warranty and service ................. Page 45 Warranty .......................................... Page 45 Warranty claim procedure .............. Page 46 Service .............................................. Page 4628 GB/IE Warnings and symbols used These instructions for use contain the following symbols and warnings: DANGER! This symbol with the signal word “DANGER“ indicates a hazard with a high level of risk which, if not avoided, will result in serious injury or death. WARNING! This symbol with the signal word “WARNING“ indicates a hazard with a medium level of risk which, if not avoided, could result in serious injury or death. CAUTION! This symbol with the signal word “CAUTION“ indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury.29 GB/IE ATTENTION! This symbol with the signal word“ ATTENTION“ indicates a potential property damage, if not avoided, could result in property damage. NOTE: This symbol with the signal word “NOTE“ provides additional useful information. Direct current / voltage “Qi“ and the Qi logo mark are trademark of the Wireless Power Consortium (WPC). This symbol means that the operating instructions must be observed before using the product. CE mark indicates conformity with relevant EU directives applicable for this product.30 GB/IE
