BEDIENUNGSANLEITUNG HG08307A TRONIC

DE/AT/CH Kurzanleitung Seite 3

GB/IE Short Manual Page 15

Verwendete Warnhinweise und Symbole......Seite 4

Einleitung . 5

Bestimmungsgemäß Verwendung. 6

Sicherheitshinweise. 6

Technische Daten. 9

Lieferumfang. 10

Bedienung 10

Entsorgung 12

Vereinfache EU-Konformitätserklarung. 13

Service 14

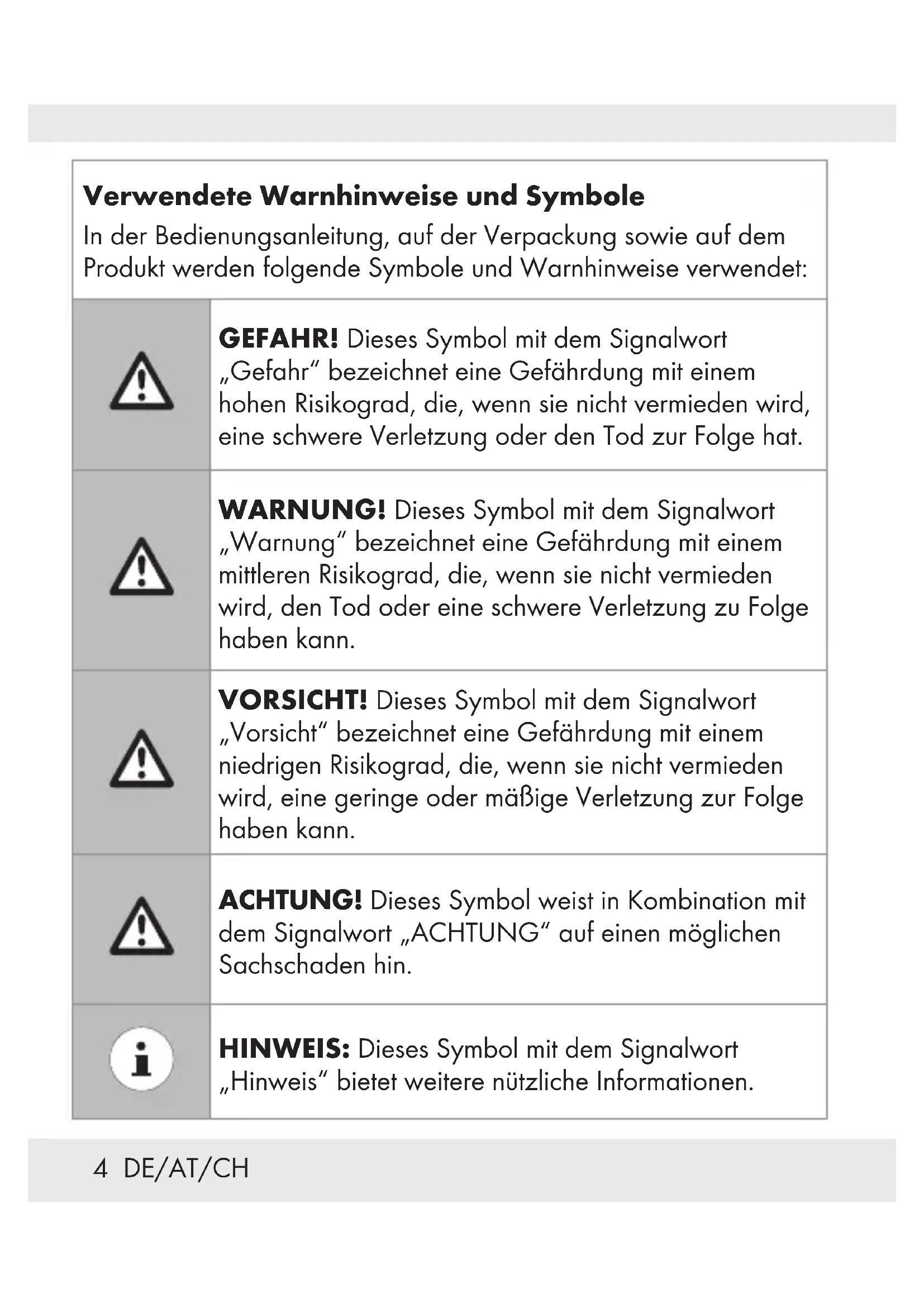

Verwendete Warnhinweise und Symbole In der Bedienungsanleitung, auf der Verpackung sowie auf dem Produkt werden folgende Symbole und Warnhinweise verwendet:
!	GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat.
	WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“ bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zu Folge haben kann.
	VORSICHT! Dieses Symbol mit dem Signalwort „Vorsicht“ bezeichnet eine Gefährung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mögige Verletzung zur Folge haben kann.
	ACHTUNG! Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG“ auf einen möglichen Sachschaden hin.
i	HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen.
---	Gleichstrom / -spannung
qi	"Qi" und das Qi-Logo sind Marken von Wireless Power Consortium (WPC)
	Dieses Symbol bedeutet, dass vor der Verwendung des Produkts die Bedienungsanleitung beachtet werden muss.
CE	Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.

INDUKTIVE QI®-LADESTATION

Einleitung

Bei diesen Dokument handelt es sich um eine verkürzte Druckausgabe der vollständigen Bedienungsanleitung. Durch das Scannen des QR-Codes gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können durch die Eingabe der Artikelnummer IAN 386221_2110 die vollständige Bedienungsanleitung einsehen und herunterlagen.

WARNING! Beachten Sie die vollständige Bedienungsanleitung und die Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden. Die Kurzanleitung ist Bestandteil these Products. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien-und Sicherheitshinweisen vertraut. Bewahren Sie die Kurzanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Die INDUKTIVE QI®-LADESTATION (nachfolgend als „Produkt" bezeichnet) ist ein Gerät der Informationselektronik. Dieses Produkt dient ausschließlich zum Aufladen von Mobilgeräten, welche die Qi-Technologie verwenden. Andere Geräte konnen mit dem Produkt nicht aufgeladen werden. Das Produkt ist nur für den privaten Einsatz und nicht für den gewerblichen Einsatz bestimmt. Für Schäden aufgrund ungefugter Veränderungen und nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.

Sicherheitshinweise

Machen Sie sich vor der Verwendung des Produktes mit allen Sicherheitshinweisen und Gebrauchsanweisungen vertraut! Wenn Sie diesen Produkt an andere weitergeben, geben Sie auch alle Dokumente weiter!

WARNING! LEBENSGEFAHR UND UNFALLGEFAHR FÜR SÄUGLINGE UND KINDER!

GEFAHR! ERSTICKUNGSGEFAHR! Lassen Sie Kinder mit dem Verpackungsmaterial nicht unbeaufsichtigt. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder untersätzen früig die damit verbundenen Gefahren. Das Verpackungsmaterial ist kein Spielzeug.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

6 DE/AT/CH

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Produkt ist kein Spielzeug.

ACHTUNG! Sachschaden

Überprüfen Sie das Produkt vor jeder Verwendung! Unterbrechen Sie die Verwendung, wenn Schäden am Produkt auftreten oder wenn das Anschlusskabel defekt ist!
- Dieses Produkt enthalt keine Teile, die vom Benutzer gewartet werden können.
Halten Sie das Produkt vor Feuchtigkeit, Tropf- und Spritzwasser fern.
Positionieren Sie keine brennenden Kerzen oder andere öffene Feuer auf oder darüber keinas Produkt.
Wenn Sie Rauch oder ungewöhnliche Gerausche oder Gerüch feststellen, trennen Sie sofort die USB-Verbindung.
Plätzliche Temperaturschwankungen können Kondenswasserbildung an der Innenseite des Produktes verursichen. Lassen Sie das Produkt in thisem Fall einige Zeit akklimatisieren, bevor Sie es erneut verwenden, um Kurzschlüsse zu vermeiden!
- Verwenden Sie das Produkt nicht in der Nähe von Wärmequellen, z. B. Heizkörpern oder anderen Geräten, die Wärme abstrahlen!
■ Werfen Sie das Produkt nicht in Feuer und setzen Sie es keiner hohen Temperaturen aus.

Öffnen Sie niemals das Produkt. Es hat keine Innenteile, die einer Wartung bedürfen.
Das Produkt darf während des Betriebs nicht abgedeckt werden, es dürfen keine Fremdkörper in das Produkt eingeführt werden, es dürfen keine Fremdkörper während des Betriebs auf der Qi-Aufladefläche liegen.
Auf Grund der hohen Stromaufnahmearf das Produkt nicht an einem PC oder Notebook verwendet werden.

WARNING! Funkstörungen

• Verwenden Sie niemals das Produkt in Flugzeugen, Krankenhäusern, Betriebsräumen oder in der Nähe medizinischer Elektroniksysteme aus. Die übertragenen drahtlosen Signale konnten Auswirkungen auf die Funktionalität sensibler Elektrogeräte haben.
  Halten Sie das Produkt mindestens 20 cm von Herzschrittmachern oder implantierten Kardioverter-Defibrillatoren fern, da die elektromagnetische Strahlung die Funktionalität von Herzschrittmachern beeinträchtigen kann.
  Die übertragenen Funkwellen konnten Störungen in Hörgeräten verursachen.
• Verwenden Sie das Produkt niemals in der Höhe von brennbaren Gasen oder explosionsgeführdeten Bereichen (z. B. Lackierereien), da die abgegebenen Funkwellen Explosionen und Brände verursachen können.
  Die OWIM GmbH & Co KG ist nicht für Störungen von Radio-und Fernsehgeräten aufgrund einer unbefugten Veränderung des Produktes verantwortlich. Die OWIM GmbH & Co KG

übernimmt des Weiteren keine Haftung für die Verwendung oder den Ersatz von Kabeln, die nicht von OWIM vertrieben werden.

Der Benutzer des Produktes ist allein für die Behebung von Störungen verantwortlich, die durch unbefugte Veränderungen des Produktes sowie durch den Ersatz solcher veränderter Produkte verursacht wurden.

Technische Daten

Abmessungen (B x H x T): ca. 70 x 114 x 78 mm

Gewicht: Ladestation: ca. 115 g

USB-Ladekabel: ca. 26g

Betriebstemperatur: 5 - 35^

Lagerungstemperatur: 0 - 45^

Feuchtigkeit

(keine Kondensation): 10 - 70%

USB-Ladekabellänge: ca. 1 m

Eingang: 5V ,2A

Ausgang: 5 W max.

ODER

Eingang: 9V ,2A

Ausgang: 10W max.

Gesamtleistung: 10 W max.*

Frequenzband: 109.8 - 146.8 kHz

Übertragene maximale

Radiofrequenzleistung

(H-Feld): -12.62 dBuA/m bei

10 m Entfernung

Maximaler Abstand zwischen Qi-Aufladefläche und Mobilgerät: ≤ 5 mm

• HINWEIS: Um die maximale Ausgangsleistung von 10 W zu erreichen, müssen Sie einen USB-Netzteil mit einer Ausgangsspannung von 9 V und einem Ausgangsstrom von mindestens 2 A verwenden. Ein solches USB-Netzteil ist nicht im Lieferumfang enthalten. (Nur das USB-Ladekabel Typ A auf Typ C ist im Lieferumfang enthalten.)

Die Spezifikationen und das Design können ohne Ankündigung geändert werden.

Lieferumfang

1 Induktive Qi®-Ladestation
1 USB-Ladekabel
1 Kurzanleitung

Bedienung

ACHTUNG! Auf Grund der hohen Stromaufnahme damit das Produkt nicht an einem PC oder Notebook verwendet werden.

HINWEIS:

Das Produkt understands nur Geräte mit Qi-Drahtlostechnologie.
- Dieses Produkt muss immer auf einer waagerechten Aufstellfläche verwendet werden.

Ihr Mobilgerät aufladen

1. Stecken Sie den USB Typ A-Stecker des USB-Ladekabels in den USB-Anschluss eines geeigneten USB-Netzteils (nicht im Lieferumfang enthalten) und stecken Sie den USB-Typ-C-Stecker in die USB-Typ-C-Eingangsbuchse des Produktes.
2. Stecken Sie das USB-Netzteil (nicht im Lieferumfang enthalten) in eine leicht zugängliche Steckdose.
3. Die LED-Anzeige leuchtet für ca. 2 Sekunden blau, wenn sich das Produkt im Standby-Modus befindet und kein mobiles Gerät auf der Qi-Aufladefläche befindet.
4. Legen Sie das Mobilgerät auf die Qi-Aufladefläche. Stellen Sie sicher, dass die Mitte des Gerätes zur Mitte der Qi-Aufladefläche ausgerichtet ist. Der Ladevorgang beginnnt bei Kontakt. Die LED-Anzeige leuchtet blau, wenn der Ladevorgang auf der Qi-Aufladefläche aktiv ist.

Schutzhüllen, welche das Mobilgerät schützen, können den Ladevorgang ggf. stären.

In thisem Fall muss das Mobilgerät aus der Schutzhülle entnommen werden.

• (i) HINWEIS: Die Ladeleistung beträgt bis zu 10 W, dies ist abhängig vom verwendenten Netzteil.

Status LED-Anzeige

Das Produkt verwendet eine LED-Anzeige, um den Betriebsstatus darzustellen:

LED-Anzeige Status
leuchtet ca. 2 Sekunden blau	Startvorgang (Bootphase)/ Bereitschaft
leuchtet blau Laden/ vollständig aufgeladen
blink rot Metallhindernis
leuchtet rot	Inkompatibles Netzteil oder Kabel angeschlossen

Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

12 DE/AT/CH

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass these Produkt der Richtlinie 2012/19/EU unterliegt. These Richtlinie besagt, dass Sie these Produkte am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

These Entsorgung ist für Sie kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Vereinfache EU-Konformitätserklärung

Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DEUTSCHLAND, dass das Produkt INDUKTIVE QI®-LADESTATION HG08307A / HG08307B, den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: www.owim.com

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]
