MANUAL DE USUARIO HG08304A TRONIC

Instrucciones de utilización y de seguridad INDUKTIV QI

Instrucciones de utilización y de seguridad Página 133

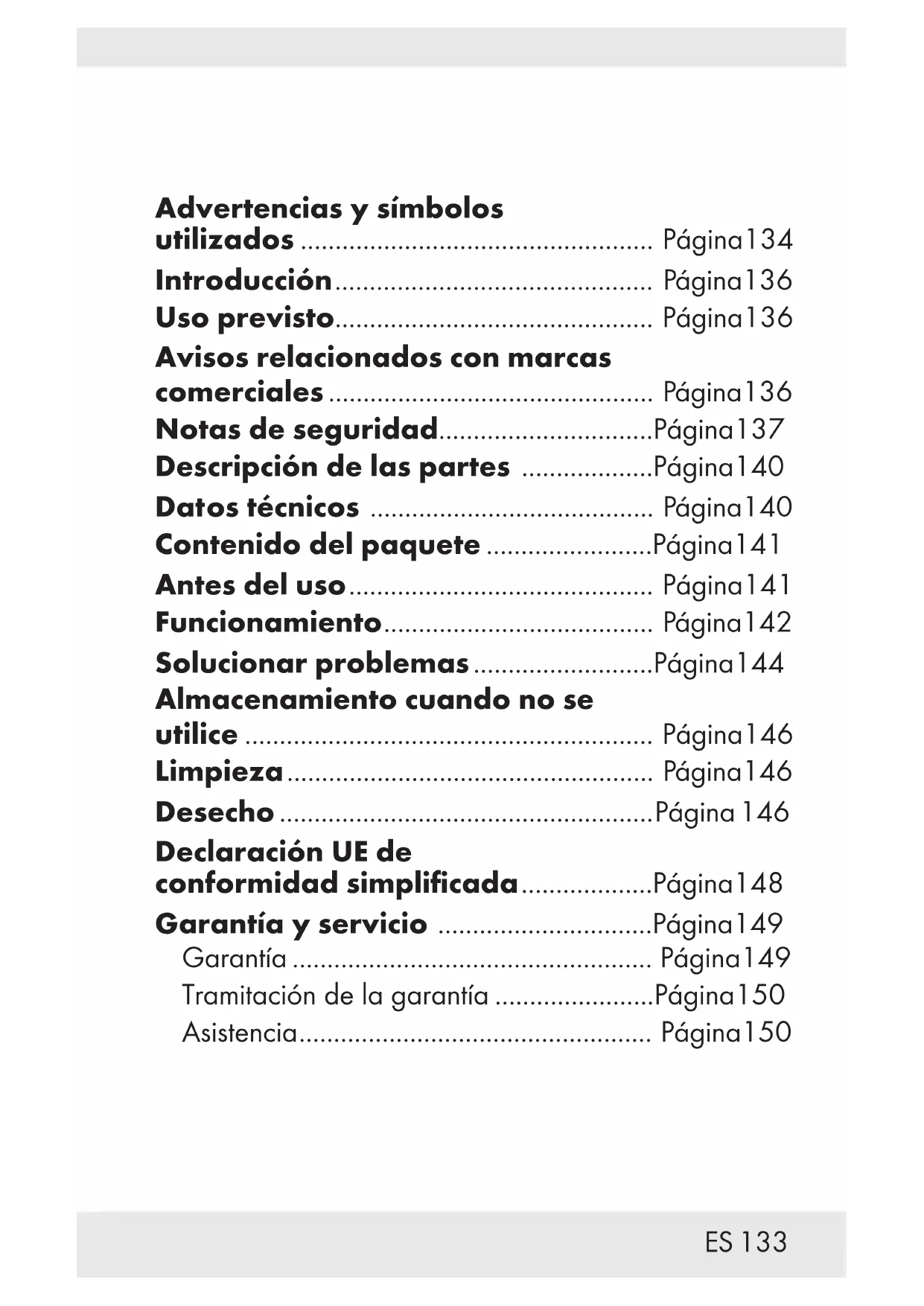

Advertencias y símbolos utilizados ................................................... Página 134 Introducción .............................................. Página 136 Uso previsto .............................................. Página 136 Avisos relacionados con marcas comerciales ............................................... Página 136 Notas de seguridad............................... Página 137 Descripción de las partes ................... Página 140 Datos técnicos ......................................... Página 140 Contenido del paquete ........................ Página 141 Antes del uso ............................................ Página 141 Funcionamiento ....................................... Página 142 Solucionar problemas .......................... Página 144 Almacenamiento cuando no se utilice ........................................................... Página 146 Limpieza ..................................................... Página 146 Desecho ......................................................Página 146 Declaración UE de conformidad simplificada ................... Página 148 Garantía y servicio ............................... Página 149 Garantía .................................................... Página 149 Tramitación de la garantía ....................... Página 150 Asistencia ................................................... Página 150134 ES Advertencias y símbolos utilizados Estas instrucciones de uso contienen los siguientes símbolos y advertencias: ¡PELIGRO! Este símbolo con la palabra de señal “PELIGRO” indica un peligro con un alto nivel de riesgo que, si no se evita, provocará lesiones graves o, incluso, la muerte. ¡ADVERTENCIA! Este símbolo con la palabra de señal “ADVERTENCIA” indica un peligro con un nivel medio de riesgo que, si no se evita, provocará lesiones graves o la muerte. ¡PRECAUCIÓN! Este símbolo con la palabra de señal “PRECAUCIÓN” indica un peligro con un nivel bajo de riesgo que, si no se evita, podría provocar lesiones leves o moderadas. ¡ATENCIÓN! Este símbolo con la palabra de señal “ATENCIÓN” indica un posible daño material que, si no se evita, puede derivar en daños materiales.135

NOTA: Este símbolo con la palabra de señal “NOTA” proporciona información útil adicional. Voltaje y corriente continuos “Qi” y la marca del logotipo de Qi son marcas comerciales de Wireless Power Consortium (WPC). Este símbolo significa que se deben tener en cuenta las instrucciones de funcionamiento antes de utilizar este producto. La marca CE indica la conformidad con las directivas de la UE aplicables a este producto.136 ES

P Introducción Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros. P Uso previsto Este CARGADOR INALÁMBRICO QI

(en adelante, denominado “producto”) es un dispositivo de tecnología de la información. Este producto está diseñado exclusivamente para cargar dispositivos móviles que utilizan tecnología Qi. No es posible cargar otros dispositivos con este producto. Este producto está diseñado para el uso privado únicamente y no para el uso comercial. El fabricante no asume ninguna responsabilidad por daños que surjan de modificaciones no autorizadas o uso inapropiado. P Avisos relacionados con marcas comerciales USB

es una marca comercial registrada de USB Implementers Forum, Inc.137

“Qi” y la marca del logotipo de Qi son marcas comerciales de Wireless Power Consortium (WPC). La marca comercial TRONIC y el nombre de marca pertenecen a sus respectivos propietarios. Cualquier otro nombre y producto son marcas comerciales o marcas registradas de sus respectivos propietarios. Notas de seguridad Antes de utilizar el producto, familiarícese con todas las instrucciones de seguridad y de uso. Cuando traspase este producto o a otras personas, ¡incluya también todo los documentos!

¡ADVERTENCIA! ¡PELIGRO DE MUERTE

Y RIESGO DE ACCIDENTES PARA BEBÉS Y NIÑOS! ¡PELIGRO! ¡RIESGO DE ASFIXIA! Nunca deje a los niños sin supervisión con el material de embalaje. El material de embalaje supone un riesgo de asfixia. Los niños suelen subestimar los peligros. El material de embalaje no es un juguete. Este aparato puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, siempre que estén supervisados o se les haya proporcionado instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que implica.138 ES Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. El producto no es un juguete. ¡ATENCIÓN! Daños materiales ¡Compruebe el producto antes de cada uso! ¡Deje de utilizar el producto si detecta algún daño en el mismo o en el cable de conexión! Este producto no contiene ninguna pieza que pueda ser reparada por el usuario. ¡Mantenga el producto alejado del polvo, áreas húmedas o agua que gotee o salpique! No coloque velas encendidas u otro fuego con llamas encima o cerca del producto. Si observa humo o ruido u olor inusual, desconecte inmediatamente la conexión USB. Los cambios súbitos de temperatura pueden provocar condensación en el producto. ¡En este caso, deje que el producto se aclimate durante algún tiempo antes de utilizarlo de nuevo para evitar cortocircuitos! No utilice el producto cerca de fuentes de calor, por ejemplo, radiadores u otros dispositivos que emitan calor. No arroje el producto al fuego y no lo exponga a temperaturas elevadas. Nunca abra el producto. En su interior no hay piezas que requieran mantenimiento. Este producto no deberá cubrirse durante el uso, no se deben introducir objetos extraños en el producto139

ni se deberán colocar objetos extraños sobre la superficie de carga Qi durante el funcionamiento. El producto no se debe cargar mediante un equipo de sobremesa o portátil debido al alto consumo de energía. ¡ATENCIÓN! Interferencias de radio No utilice el producto en aviones, hospitales, salas de servicio o cerca de sistemas electrónicos médicos. Las señales inalámbricas transmitidas podrían afectar a la funcionalidad de la electrónica sensible. Mantenga el producto alejado a una distancia mínima de 20 cm de marcapasos o desfibriladores cardioversores implantables, ya que la radiación electromagnética puede afectar negativamente a la funcionalidad de los marcapasos. Las ondas de radio transmitidas podrían causar interferencia en los audífonos. Nunca utilice el producto cerca de gases inflamables o áreas potencialmente explosivas (por ejemplo, tiendas de pintura), ya que las ondas de radio emitidas pueden causar explosiones e incendios. OWIM GmbH & Co KG no es responsable de la interferencia con radios o televisores debido a modificaciones no autorizadas del producto. OWIM GmbH & Co KG no asume ninguna responsabilidad por el uso o el reemplazo de cables y productos no distribuidos por OWIM. El usuario del producto es el único responsable de corregir las averías provocadas por los cambios no140 ES autorizados al producto y el reemplazo de dichos productos modificados. P Descripción de las partes Consulte la página plegada.

Toma de entrada USB Tipo C

Instrucciones de uso P Datos técnicos Dimensiones (AN x AL): 102 x 12 mm aprox. Peso: aprox. 100 g Temperatura de funcionamiento: 5 – 35°C Temperatura de almacenamiento: 0 – 45°C Humedad (sin condensación): 10 – 70% Longitud del cable de carga USB: 1 m aproximadamente Entrada: 5V , 2A Salida: 5W máx.

Entrada: 9 V , 2A Salida: 10 W máx. Potencia total: 10 W máx.*141

Banda de frecuencia: 114,2-144,0 kHz Potencia de radiofrecuencia máxima trasmitida (campo H): -17.21 dBuA/m a una distancia de 10m Distancia máxima entre el área de carga Qi y el dispositivo móvil: ≤ 5mm

NOTA: Para lograr la potencia de salida máxima de 10 W, debe utilizar un adaptador USB con un voltaje de salida de 9 V y una corriente de salida de al menos 2 A. Dicho adaptador USB no está incluido en la entrega. (Solamente se incluye el cable de carga USB Tipo A a Tipo C). La especificación y el diseño se pueden cambiar sin notificación. P Contenido del paquete 1 Cargador inalámbrico Qi

1 Cable de carga USB 1 Instrucciones de uso P Antes del uso NOTA: ¡Antes de usar el producto, compruebe que el contenido del paquete está completo y sin daños! Todas las piezas deben desembalarse y el material de embalaje debe quitarse por completo. Si observa algún daño o piezas ausentes, contacte con el proveedor quien vendió este producto.142 ES P Funcionamiento ¡ATENCIÓN! El producto no se debe cargar mediante un equipo de sobremesa o portátil debido al alto consumo de energía. NOTA: El producto solo admite dispositivos con tecnología inalámbrica Qi. Cargar el dispositivo móvil

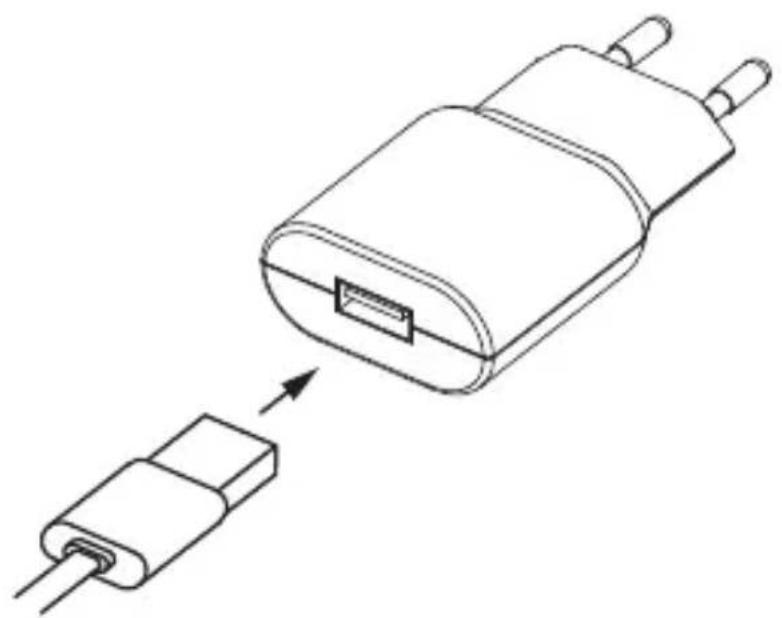

1. Conecte el enchufe USB Tipo A

en el puerto USB de un adaptador USB adecuado (no incluido) y conecte el enchufe USB Tipo C

en la toma de entrada USB tipo C

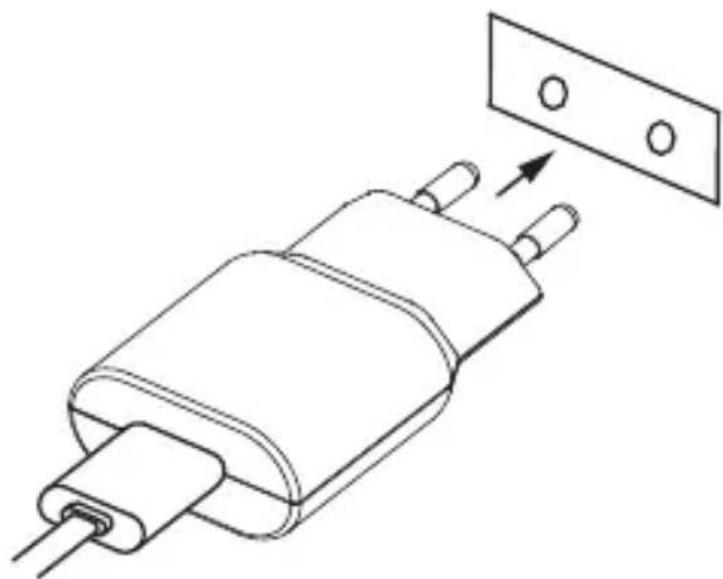

2. Conecte el adaptador USB (no incluido) en una

toma de corriente eléctrica de fácil acceso.

se iluminará en azul durante aproximadamente dos segundos cuando el producto esté en modo de espera y no haya ningún dispositivo móvil en la superficie de carga Qi

4. Coloque el dispositivo móvil en la superficie de

. Asegúrese de que el centro del dispositivo esté alineado con el centro de la superficie de carga Qi. La carga comenzará al establecerse el contacto. El indicador LED

ilumina en azul cuando se está cargando en la superficie de carga Qi

Las fundas de protección del dispositivo móvil podrían interferir con el proceso de carga. En este caso, se deberá quitar el dispositivo de la funda de protección.144 ES

• NOTA: La potencia de carga es de hasta 10W, dependiendo del adaptador de alimentación utilizado. Estado del indicador LED

El producto utiliza un indicador LED para mostrar el estado de funcionamiento: Indicador LED Estado Se ilumina en color azul dos segundos Proceso de inicio (fase de arranque)/Espera Se ilumina en color azul Cargando/Carga completa Parpadea en color azul Obstrucción de metal El color verde parpadea adaptador o cable incompatible conectado P Solucionar problemas ¿Qué debo hacer si el indicador LED del producto no se enciende durante el proceso de inicio (fase de arranque)? Compruebe la conexión del cable USB entre el adaptador USB (no incluido) y el producto. El cable USB deberá estar conectado firmemente. Compruebe la conexión entre la toma de corriente eléctrica y el adaptador USB (no incluido). Alternativamente, el usuario debe probar con otra toma de corriente eléctrica.145

¿Qué debo hacer si el dispositivo móvil no se carga? Compruebe que el dispositivo móvil posea la tecnología de carga inalámbrica Qi. Compruebe que el dispositivo móvil esté colocado horizontalmente en la posición central de la superficie de carga. Compruebe que no existan objetos extraños bloqueando la carga. Compruebe si el dispositivo móvil se extrajo de la funda de protección. ¿Qué debo hacer si el indicador LED parpadea de color azul? Esto indica que se produjo una condición de error. Desconecte de inmediato la conexión USB. Compruebe que no existan objetos extraños bloqueando la carga. Espere a que el producto se enfríe durante algunos instantes e intente volver a utilizarlo. ¿Qué debo hacer si el indicador LED parpadea en color verde? Esta situación indica que se ha conectado el adaptador o cable incompatible. Desconecte la conexión inmediatamente. Elija el adaptador apropiado, consulte el manual del adaptador y asegúrese de que probablemente se pueda usar para este producto. Utilice el cable USB proporcionado para conectarlo al producto.146 ES P Almacenamiento cuando no se utilice Guarde el producto en una ubicación interior seca protegida de la luz solar directa, preferiblemente en su embalaje original. P Limpieza En el interior del producto no hay piezas que requieran mantenimiento. La humedad que entra en el producto puede ocasionar daños. Para evitar daños irreparables en el producto, asegúrese de que no entra humedad en el producto durante la limpieza. No utilice productos de limpieza abrasivos, basados en disolvente o agresivos. Estas sustancias pueden dañar la superficie del producto. Limpie el producto solamente con un paño ligeramente humedecido y con detergente suave. P Desecho Embalaje: El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.147

Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1–7: plásticos / 20–22: papel y cartón / 80–98: materiales compuestos. Výrobok: Para obtener información sobre las posibilidades de eliminación del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad. El símbolo de un contenedor de basura con ruedas tachado indica que este aparato está sometido a la directiva 2012/19/UE. Esta normativa estipula que este aparato no puede ser desechado con la basura doméstica una vez finalizada su vida útil, sino que debe ser entregado en uno de los puntos de recogida, reciclaje o desecho especialmente indicados para ello. Esta gestión no le supondrá ningún gasto. Contribuya a proteger el medio ambiente y deseche los productos adecuadamente. El producto es reciclable, está sujeto a la responsabilidad ampliada del productor y se recoge por separado.148 ES P Declaración UE de conformidad simplificada Por la presente, OWIM GmbH & Co. KG, Stiftsbergstrase 1, 74167 Neckarsulm, ALEMANIA, declara que el producto

HG08304A / HG08304B, es conforme con las Directivas 2014/53/UE y 2011/65/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.owim.com149

P Garantía y servicio Garantía El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo indicada) no supone una restricción de dichos derechos legales. Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra. Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada. La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.150 ES Tramitación de la garantía Para garantizar una rápida tramitación de su consulta, tenga en cuenta las siguientes indicaciones: Para realizar cualquier consulta, tenga a mano el recibo y el número de artículo (IAN 377608_2101) como justificante de compra. Encontrará el número de artículo en una inscripción de la placa indentificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior. Si el producto fallase o presentase algún defecto, póngase primero en contacto con el departamento de asistencia indicado, ya sea por teléfono o correo electrónico. Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (tícket de compra) e indicando dónde está y cuándo ha ocurrido el fallo a la dirección de asistencia que le indicamos. Asistencia Asistencia en España Tel.: [phone] E-Mail: [e-mail]151
