PTHSA 20Li B3 - Draadloze elektrische heggenschaar PARKSIDE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis PTHSA 20Li B3 PARKSIDE in PDF-formaat.
| Merk | Parkside |
| Model | PTHSA 20Li B3 |
| Producttype | Telescopische accu-heggenschaar |
| Nominale spanning | 20 V (gelijkstroom) |
| Onbelast toerental | 1150 min⁻¹ |
| Werkhoek | -60° tot +90° (11 standen) |
| Snijlengte | Ongeveer 410 mm |
| Tandafstand | 15 mm |
| Bedrijfsgewicht | Ongeveer 3,7 kg |
| Accutype | Lithium-ion (20 V, 4 Ah / 80 Wh) – niet inbegrepen |
| Compatibele lader | PLG 20 A1/A4/C1, PLG 20 A2/C2, PLG 20 A3/C3, PDSLG 20 A1 – niet inbegrepen |
| Geluidsdrukniveau | 71,7 dB(A) (K=3 dB) |
| Gegarandeerd geluidsvermogensniveau | 88 dB(A) |
| Trillingen (emissiewaarde) | < 2,5 m/s² (K=1,5 m/s²) |
| Telescopische steel | Continu verstelbaar (snelsluiting) |
| Meegeleverd | Motorunit, steel, draagriem, beschermhoes, inbussleutel 4 mm, gebruiksaanwijzing |
| Beoogd gebruik | Huishoudelijk: snoeien en knippen van hagen, struiken, heesters |
| Veiligheid | Veiligheidsvergrendeling, Aan/Uit-schakelaar, mesbescherming, draagriem |
| Onderhoud | Regelmatig reinigen, snijbalk oliën, opbergen op een droge plaats met beschermhoes |
| Garantie | 3 jaar (toepasselijke voorwaarden) |
| Klantenservice Frankrijk | 0800 919270 |
| Klantenservice België | 070 270 171 (0,15 EUR/min) |
Veelgestelde vragen - PTHSA 20Li B3 PARKSIDE
Gebruikersvragen over PTHSA 20Li B3 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Draadloze elektrische heggenschaar in PDF-formaat gratis! Vind uw handleiding PTHSA 20Li B3 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PTHSA 20Li B3 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PTHSA 20Li B3 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
PL
AKUMULATOROWE, TELESKOPOWE NOZYCE DO ZYWOPLOTU 20 V
Vouw voór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
C
Pred ctenim si otevrete stranu s obrazky a potom sesezname te vsemi fungcemi pristoje.
PL
NL Vertaling van de originele gebruiksoanwijzing Pagina 55
Procedure en cas de garantie
Procedure en cas de garantie
Gebruik in overeenstemming met bestemming 56
Onderdelen 56
Inhoud van het pakket 56
Technische gegevens 57
Algemene veiligheidsvoorschriften voor elektrische gereedschappen 58
- Veiligheid op de werkplek 58
2.Elektrischeveiligheid 58 - Veiligheid van personen 59
- Gebruik en behandeling van het elektrische gereedschap 60
- Gebruik en behandeling van het accugereedschap 60
- Service 61
Apparaatspecifiekeveiligheidsvoorschriftenvoergenscharen. 61
Aanvullendeveiligheidsvoorschriften voor heggenscharen 62
OVERIGERISICO'S 63
Aanvullendeveiligheidsvoorschriften 63
Vóör de ingebruikname 64
Accupack opladen (zie afb. B) 64
Status van de accu controleren 64
Accupack in het apparaat plaatsen/uit het apparaat nemen 64
Schouderriem bevestigen/monteren 64
Motorkop op de telescoopsteel monteren 64
Telescoopsteel instellen 65
Zaaghoek aanpassen 65
Ingebruikname 65
In-/uitschakelen 65
Werken met de heggenschaar 65
Gebruik van het apparaat 65
Snoeitechnieken 66
Transport 66
Onderhoud en reiniging 66
Opbergen 66
Problemen met de heggenschaar oplossen 66
Onderhoudsintervallen heggenschaar 66
Afoeren 6
Vervangingsonderdelen 67
Garantie van KompernaB Handels GmbH 67
Service 69
Imporateur 69
Originele conformiteitsverklaring 70

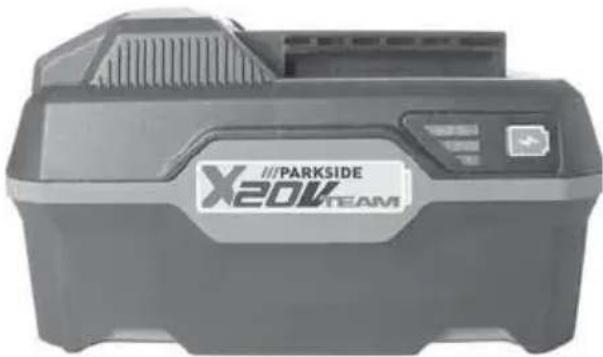

Vervangende accu bestellen 71
Telefonisch bestellen. 71
ACCU-TELESCOPISCHE HEGGENSCHAAR 20 V PTHSA 20-Li B3
Inleiding
Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel UIT van dit product. Zij bevat belangrijke aanwijzingen voor de veriligkeit, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veriligeidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het productuitsuitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.
Gebruik in overeenstemming met bestemming
Dit apparaat is bestemd voor het snoeien en trimmen van heggen, heesters en sierstruiken in het privéhuishouden. Het gaat waar bij om een met de hand bediend apparaat met een geintegreerde aandrijving waar bij de lineair gemonteerde messenBeen en wee bewegen. Gebruik het apparaatuitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik. Het apparaat is alleen bestemd voor gebruik door volwassenen. Dit apparaat is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of gebrek aan kennis. Het is Niet toegestaan het apparaat te gebruiken als het regent en in vochtige omgevin-gen. Elk ander gebruik of elke wijziging van het apparaat geldt als nicht in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanaaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.
WAARSCHUWING!
Heggenscharen zich nicht geschikt voor gebruik door kinderen.
Onderdelen
Overzicht
Zwaardkoker
2 Messenbalk
3 Motorkop
4 Ontgrendelknop
5 Verbindingsstuk
6 Telescoopsteel
Snelsluiting
Handgreep
Draagoo
10 Inschakelblokkering
11Aan/uitknop
12 Inbussleutel
18 Schouderriem
Afb. B
Accupack
Knop voor ontgrendeling van het.Accupack
16 Snellader
17 Accu-display-LED
Toets Accutoestand
19 Rode controle-LED voor opladen
Groene controLED voor opladen
Inhoud van het pakket
1 accu-telescopische heggenschaar 20V
1 motorkop
1 schouderriem
1 zwaardkoker
1 inbussleutel 4 mm
1 gebruiksaanwijzing
Technische gegevens
Nominate spanning 20 V (gelikstroom)
Slagfrequentie (onbelast) 1150 min
Werkhoek -60° tot +90°
Snoeilengte ca. 410 mm
Tandafstand 15 mm
Gewicht
(bedrijfsklaar) ca. 3,7 kg
Accu PAP 20 B3*
Type
Nominate spanning 20V (gelijkstroom)
Capaciteit 4 Ah/80 Wh
Cellen 10
Accu-snellader PLG 20 C3*
INGANG/Input
Nominate spanning 230-240 V\~, 50 Hz
(wisselstroom)
Nominal vermogen 120 W
Zekering (intern) 3,15 A
UITGANG/Output
Nominate spanning 21,5 V (gelikstroom)
Nominate stroom 4,5 A
Oplaadduur ca. 60 min
Beschermingsklasse
回 (dybbel
geisoleerd)
- DE ACCU EN DE OPLADER ZIJN NIET MEEGELEVERD
Geluids- en trillingsgegevens
Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:
Geluidsdrukniveauu L_PA = 71,7 dB (A)
Onzekerheid
K= 3 dB
Geluidsvermogensniveau
Trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841:
Trillingsemissiewaarde a_h < 2,5m / s^2
Onzekerheid K= 1,5 m/s²
Draag gehoorbescherming!
OPMERKING
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zich in een genormeerde testopstelling gemeten en kunden ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een anderelektrisch gereedschap.
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden können ook worden gezrukt voor een voorlopige inschatting van de belasting.
WAARSCHUWING!
De trillings- en geluidsemissieniveauaus kunnen tijdens het daadwerkelijkke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijscylus (bijvoorbeeld perioden waarin het elektrische gereedschap is uitgeschakeld en perioden waarin het weliswaar is ingeschakeld, maar nicht worden belast).
Betekenis van de aanwijzingsplaatjes op het apparaat
Lees voor ingebruikname de handleiding en veiligheids-instructies!
Draag veiligheidshandschoenen!
Draag veiligheidsschoenen!
Draag gehoorbescherming!
Draag een veiligheidshelm!
Draag een veiligheidsbril!
Houd omstandersuit de buurt van het apparaat!
Beschem het apparaat gegen regen en vocht!
Levensgevaar door elektrische schok! Houd een minimale afstand van 10 m tot bovengrondse leidingen aan.
Let op! Afvallende voorwerpen. In het bijzonder bij werk boven hoofdhoogte.
Let op! Letselgevaar door bewegende messen.
Indicatie van het geluidsvermogensniveau LWA in dB.
Algemene veiligheids-voorschriften voor elektrische gereedschappen
WAARSCHUWING!
Lees alle verilgheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het Niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel verooorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.
De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).
1. Veiligkeit op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet verlichte werkomgeving konnen ongelukken tot gevolg hebben.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vomken af die stof of dampen+kennen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de contrôle over het elektrische gereedschap konnen verliezen.
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het snoer Niet voor oneigenlijke doel-einden, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stop-contact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werkken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die geschikt zich voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap isuitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan/uitknop houdt of als ueen reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, hunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situatives beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen gegren worden.
g) Als stofafzugings- en opvangvoorzieingen kuren worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.
h) Laat u Niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook Niet als u na veelvuldig gebruik ver Trouwd bent met het elektrische gereedschap. Onachtzaam handelen kan in een fractie van een seconde tot ernstig letsel leiden.
4. Gebruik en behandeling van het elektrische gereedschap
a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiligier in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer kan worden aan- of uitgezet, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparaat verricht, opzetgereedschappen verwisselt of het elektrische gereedschap weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het elektrische gereed-schap Niet worden gebruikt door Personen die er Niet mee vertrouwd zijn of die deze instru-cties Niet hebben gelezen. Elektrisch gereed-schap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en Niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat de werkking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderden voor de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snigereedschappen scherp en schoon. Met zorg onderhonden zaaggereedschappen met scherpe zaagkanten lopen minder vaak vast en zich gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, opzetgereedschappen en dergelijkke in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties Niet möglichk.
5. Gebruik en behandeling van het accugereedschap
a) Laad de accu'suitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik in elektrisch gereedschap alleen die accu's die waarvoor bestemd zich. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruike accuuit de buurt van paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een overbrugging van de contacten kunnen verooorzaken. Kortsluiting tussendeccucontacten kan verbrandingen of brand tot geolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onvoorspelbaar gedragen en brand, explosions of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130^ (265 F) kunnen een explosie veroorzaken.
g) Volg alle instructies voor het opladen en laad de accu of het accugereedschap nooit op bui ten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.
VOORZICHTIG! EXPLOSIEGEVAAR!
Laad Niet-oplaadbare accu's nooit op.
Beschem de accu
tegen hitte, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
6. Service
a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele verrangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice.
Apparaatspecifieke veiligheidsvoorschriften voor heggenscharen
Houd uw handen uit de buurt van de messen. Probeer geen snoeiresten te verwijderen of snoeimaterialiaal vast te houden als de messen in werkung zich. De messen blijven na uitschakeling met de aan-/uitknop nog even bewegen. Een moment van onoplettendheid kan bij het gebruik van het apparaat al tot ernstig letsel leiden.
Draag de heggenschaar bij de handgreep met stilstaande messen en let op dat u de aan-/uitknop nicht bedient. Het correct dragen van de heggenschaar vermindert het risico van onbedoeld gebruik en waaruit voortvloeendi letsel door de messen.
Houd de heggenschaar uitsluitend vast aan de geisoleerde handgrepen, waar de messen verborgen elektriciteitsleidingen+kennen raken. Bij contact tussen de messen en een leiding waarspanning op staat, kuren ook metalen onderden van het apparatusaat onder spanning komen te staan, met een elektrische schok tot gevolg.
Houd eventuele netsnoeren uit de buurt van de snoeizone.Kabels hunen aan het zich+zijn onttrokken in heggen en struiken en per ongeluk worden doorgesneden door de messen.
■ Breng altijd de afdekking aan over de messen bij transport of als u de heggenschaar opbergt. Zorgvuldige omgang met de heggenschaar verkleint letselgevaar door de messen.
Zorg ervoor dat alle schakelaars zijn uitgeschakeld en dat de accu verwijderd is voordat u vastzittend snoeimateriaal verwijdert of de heggenschaar onderhoudt. Onverwachte werkig van de heggenschaar bij het verwijderen van vastzittend materiaal kan ernstig letsel veroorzaken.
Gebruik de heggenschaar Niet bij slecht weer, vooral Niet als er kans is op onweer. Dit vermindert het risico om door de bliksem te worden getroffen. Verminder het gevaar voor een dodelijkke elektrische schok door de heggenschaar met verlangd bereik nooit in de buurt van elektrische leidingen te gebruiken. Aanraking of gebruik van het apparaat in de buurt van stroomleidingen kan ernstig letsel of een dodelijkke elektrische schok tot gevolg hebben.
Gebruik de heggenschaar met verlangd bereik uitsluitend met beiden handen. Houd de heggenschaar met verlangd bereik met beiden handen vast om verlies van de contrôle te voorkomen.
Draag hoofdbescherming wonneer u boven uw hoofd moet werken met de heggenschaar met verlangd bereik. Vallend snoeimaterialial kan ernstig letselveroorzaken.
■ Inspector alle te snijden vlakken zorgvuldig en verwieder draden en andere vreemde voorwerpen.
OPMERKING
Op de uivouwpagina staan afbeeldingen voor het gebruik van de heggenschaar en de bedieningselementen.
In deze handleiding zich staan afbeeldingen voor het instellen, onderhonden en smeren van de heggenschaar door de gebruiker.
Aanwijzingen voor werkhouding (zie uittvouw-pagina).
Aanwijzingen voor bedieningselementen (zie uivouwagina).
Aanwijzingen voorervanging en reparatie (zie het hoofdstuk Onderhoud en reiniging/service).
In deze handleiding staat uitleg over alle op de heggenschaar gebruekte grafische symbolen en technische specificaties.
Bij de technische specificaties staan de kenmerken van de heggenschaar.
Geblokkeerd gereedschap: verwijder het vastzittende materiaaluit demessenbalk 13.
LET OPI!
Schakel bij dreigend gevaar resp. in noodsituaties onmiddelijk de motor uit en verwijder de accu.
Aanvullende veriligeidsvoorschriften voor heggenscharen
Voorbereiding
a) DEZE HEGGENSCHAAR KAN ERNSTIG LETSEL VEROORZAKEN! Lees aandachtig de aanwijzingen voor correcte omgang, Voorbereid ing, onderhoud en reparatie, starten en weg-zetten van de heggenschaar. Maak u vertrouwd met alle bedieningselementen en het gebruik van de heggenschaar volgens de voorschriften.
b) Kinderen mogen de heggenschaar nooit gebruiken.
c) Pas op voor bovengrondse stroomleidingen.
d) Het gebruik van de heggenschaar moet worden vermeden wonneer zich personen, vooral dan kinderen, in de buurt bevinden.
e) Draag geschikte kleding! Draag geen wijde kleding of sieraden, die door bewegende delen können worden gegrepen. Het verdient aanbeveling vaste handschoenen, antislipschoenen en een veriligheidsbril te dragen.
f) Zet de motor af en LAST de heggenschaar tot stilstand komen, als de messenbalk een vreemd voorwerp raakt, of als de werkingsgeluiden ster ker worden of als de heggenschaar ongewoon heftig trilt. Neem de volgende maatregelen:
- controller op schade;
- controller op losse onderdelen en zet alle losse onderdelen vast;
- verrang beschadigde onderdelen doorgelijkwaardige onderdelen ofaat hetapparaat repareren.
g) Draag gehoorbescherming!
h) Draag oogbescherming!
i) Om in geval van nood de heggenschaar stop te zetten, verwijdert u de accu.
Gebruik
a) Haal de accu uit het apparaat voorafgaand aan:
- reiniging of verhopen van een blokkering;
- controle, onderhoud, reparatie of werkzaamheden aan de heggenschaar;
installing van de werkpositie van de messenbalk; - het zonder toezicht achefterlaten van de heggenschaar.
b) Vergewis u er altijd van of de heggenschaar zich volgens de voorschriften in een van de beschreiben werkpositiones bevindt en of de gereedschapskop is vastgeklikt, voordat de motor worden gestart.
c) Tijdens het werk den met de heggenschaar moet er altijd op worden gelet dat een veilige houding wordt aangenomen, vooral bij gebruik van een trap of ladder.
d) Gebruk de heggenschaar nicht met defecte of sterk versleten messen.
e) Zorg er altiijd voor dat alle handgrepen en veiligheidsvoorzieningen bij gebruik van de heggenschaar zijn gemonteerd. Probeer nooit een onvolledige heggenschaar of een heggenschaar met Niettoegestane modificaties te gebruiken.
f) Houd de heggenschaar met beiden handen vast aan de waarvoor bestemde handgrepen.
g) Maak u alfijd vertrouwd met uw omgeving en let op mogelijkke gevaren, die u door het lawaai van de heggenschaar misschien nicht kunt horen.
Onderhouden en opbergen
a) Wanneer de heggenschaar vanwege onderhoud, inspectie of opslag wordt stilgezet, schakelt u de motor uit en wacht u tot alle roterende delen tot stilstand zich gekomen. Laat de machine afkoelen voordat u deze controeert, instelt, enz.
b) Laat de heggenschaar altijd afkoelen voordat u deze opbergt.
c) Bij transport of opslag van de heggenschaar moet de messenbalk alsijd met de bijbehorende koker worden afgedekt.
OVERIGERISICO'S
Ook wonneer u dit elektrische gereedschap volgens de voorschriften bedient, blijven er alkijd risico's bestaan. De volgende gevaren können door de constructie en uitvoering van dit elektrische gereedschap optreden:
a) snijwonden;
b) gehoorschade, als er geen passende gehoor-bescherming worden gedragen;
c) gezondheidsschade als gevolg van hand-armtrillingen, als het apparaat gedurende langere tijd worden gebruikt of wanner het Niet volgens de voorschriften worden bediend en onderhoden.
Gebruik uitsluitend in de gebruiksaanwijzing aangegeven accessoires en hulpstukken. Het gebruik van andere hulpstukken of accessoires dan aanbevolen in de gebruiksaanwijzing, kan letselgevaar inhonden.
Aanvullende veiligheidsvoorschriften
Tijdens gebruik mogen zich binnen een straal van 15 meter geen andere personen of dieren bevinden. Degene die het apparaat bedient, is op de plaats van gebruik verantwoordelijk voor derden.
Houd het apparaat en de zwaardkoker in goede conditie, om letsel te voorkomen.
Bij kinderen is supervisieoodzakelijk om er-voorte zorgen dat ze Niet met het apparaat spelen.
Gebruik het apparaat pas wanner u zich er-mee vertrouwd yoelt.
■ Werk Niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant gemodific-eerd apparaat. Gebruik het apparaat nooit als de veiligheidsvoorzieningen defect zich. Gebruik het apparaat Niet als de aan-/uitknop defect is. Controller het apparaat voor gebruik op veilig-heid, in het bijzonder het zwaard. Controller het apparaat op duidelijke schade of defecten als u het hebt laten vallen.
Schakel het apparaat nooit in voordat u het deugdelijk hebt gemonteerd.
Zorg ervoor dat het apparaat bij het inschakelen en tijdens het werk Niet met de grond, stenen, draad of andere oneigenlijke voorwerpen in aanraking komt. Schakel het apparaatuit voordat u het wegelt.
Het apparaat is ontworpen voor bediening met twee handen. Werk nooit met een hand. Als u vanplaats verandert, let er dan op dat het apparaat isuitgeschakeld en dat uw vinger de aan-/uitknop Niet aanraakt. Draag het apparaat met achefterwaarts gericht zwaard. Breng voor het transport de beschemkoker van het zwaard aan.
Vóör de ingebruikname
Accupack opladen (zie afb. B)
VOORZICHTIG!
Trek altijd de stekker uit het stopcontact, Voor dat u het occupack uit de oplader haalt of in de oplader plaatst.
OPMERKING
Laad het.Accupack nooit op als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur fussen 0^ en 50^
Plaats het.Accupack 14 in de snellader 16 (zie afb.B).
Steek de stekker in het stopcontact. De groene controle-LED voor opladen 20licht kort op, daarna brandt de rode controle-LED voor opladen 19.
De groene controle-LED voor opladen ② 0 geeft aan dat het opladen is voltooid en dat het accu-pack 14 waar is voor gebruik.
LET OPI!
Als de rode controle-LED voor opladen 19 knippert, is het.Accupack 14 oververhit en kan het Niet worden opgeladen.
Als de rode en de groene controLED 19/20 tegelijkkertijd knipperen, is het.accupack 14 defect.
Schuif het accupack 14 in het apparaat.
Schakel de oplader:tussen twee opeenvolgende oplaadcylminstens 15 minutenuit.Haal daarvoordstekkeruit hetstopcontact.
Status van de accu controleren
Druk voor controle van de accutoestand op de toets Accutoestand 18 (zie ook de hoofdafbeelding). De laadtoestand wordt op de accu-display-LED 17 als volgt aangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading - accu opladen
Accupack in het apparaatplaatsen/uit het apparaat nemen
Accupackplaatsen
Druk op de ontgrendelknop 15 en haal het accupack 14 uith het apparatus.
- Verwijder voorafgaand aan alle werkzaamheden aan het apparaat de accu. Gevaar voor een elektrische schok!
Schouderriem bevestigen/monteren
Haak de schouderriem in het draagoog 9.
Pas de schouderriem 13 zo aan uw lenghte aan, dat het draagoog 9 zich op heuphoogte bevindt.
Motorkop op de telescoopsteel monteren
Maak de snelsluiting ⑦ los door in de richting van de pijl te drukken. Trekt de telescoopsteel zo ver uit tot de zwarte kunststofringvrijkomt.
Plaats het onderuiteinde van de motorkop 3 zodanig op het bovenuiteinde van de telesoopsteel 6, dat de motorkop 3 tot aan de Zwarte kunstofring kan worden doorgeschoven. Let erop dat de groef en uitsparing in elkaar grijpen.
Draai het rode verbindingsstuk 5 in de richting van het -symbool op de motorkop 3 vast.
Telescoopsteel instellen
De telescoopsteel 6 kan met behulp van de snelsluiting 7 traploos worden ingesteld.
Maak de snelsluiting 1 los door in de richting van de pij te drukken en verander de lengte van de steel door schuiven en trekken.
Sluit de snelsluiting 7 weer, zodat de telesoopsteel 6 op de gewenste lengte is vast-gezet.
Als de schroef van de snelsluiting 1 is losgerakt, draait u deze weer vast met de inbusseutel 2.
Zaaghoek aanpassen
OPMERKING
De zaaghoek kan in 11 stappen worden aangepast.
Haal het accupack 14 uithet apparaat.
Druk op de ontgrendelknop 4.
Kantel de motoreenheid maar de gewenste positie.
Laat de ontgrendelknop 4 los; de motoreen-heid klicht vast.
Plaats het accupack 14 terug in het apparaat.
Ingebruikname
OPMERKING
Houd rekening met regelgeving voor geluidshinder en andereplaatselijke voorschriften. Mogelijk is gebruik van het apparaat beperkt toegestaan of verboden op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaalde tijd stippen van de dag ('s middags, 's nachts), of in bepaalde gebieden (bijvoorbeeld bij kuuroorden, ziekenhuizen e.d.).
In-/uitschakelen
Inschakelen
Houd de inschakelblokkering ingedrukt en druk op de aan/uitknop U kuntde inschakelblokkering nu weeer loslaten.
Uitschakelen
Laat de aan-/uitknop 10 los.
Werken met de heggenschaar
Gebruik van het apparaat
OPMERKING
Houd er rekening mee dat de nationale voorschriften van uw land het gebruik van de heggenschaar+kunnen beperken.
Dagelijkse inspectie van de heggenschaar voor elk gebruik is verplicht. Controleer het apparaat ook wonneer u er ergens mee tegen gestoten hebt of het hebt lately vallen, om aanzienlijke schade of defecten vast te stellen.
Dr aag stevig schoeisel en nauwsluitende kleding om het risico van ongevalten tot een minimum te beperken. Ga stevig op de grond staan, let op uw evenwicht en draag altijd de meegeleverde draagriem!
Las omwille van uw gezondheid rustpauzes in tijdens het werken. Door lichamelijke uitputting neemt de kans op letsel toe!
WAARSCHUWING!
- Gebruik het apparaat in geen geval als u moe of ziek bent of wanner u onder invloed bent van alcohol of andere drugs.
Snoeitechnieken
Zie uivouwpagina (afbeelding A).
OPMERKING
- Verwijder/DDke takken met een takkenschaar.
Transport
Gebruik bij transport de zwaardkoker 1.
Let erop dat u het apparaat Niet inschakelt als u het draagt.
Onderhoud en reiniging
De motorunit要去 altijd schoon, droog en vrij van olie of smeervet zich.
De heggenschaar moet regelmatig worden vrijgemaakt van zaagspanen.
Gebruik voor het schoonmaken van de behui-zing een droge doeK.
Controller de messenbalk 2 van de heggenschaar op losgeraakte schroeven en draai die zo nodig vast.
Verwijder vastgeraat snoeisel.
Verzorg de messenbalk 2 met olie uit een spuitbus of een kannetje.
Opbergen
Reinig het apparaat voordat u het opbergt.
Berg het apparaat op in de meegeleverde zwaardkoker 1 op een vorstvriere, droge plaats, buiten het bereik van kinderen.
Berg het apparaat liggend op of zodanig dat het Niet kan omvallen.
Problemen met de heggenschaaroplossen
| Probleem M | Oogelijke oorzaak | Problemen oplossen |
| De motor draaithiet. | Motorkop Niet correct gemonteerd | Controler de bevestiging |
| Accu Niet geplaatst of leeg | Accu opladen en/ofplaat- sen |
Onderhoudsintervallen heggenschaar
De onderstaande gegevens gelden bij gebruik onder normale omstandigheden. Bij gebruik onder bijzondere omstandigheden, bijvoorbeeld bij veel stofontwikkeling of Lange dagelijkse werktiiden, dienen de aangegeven intervallen dievenovereenkomstig te worden verkort.
| Voor aanyang van het werk | N当场ork | Indien nodig | ||
| Onderdeel Actie | ||||
| Messen | Visuele contrôle X | |||
| Reinigen XX | ||||
Afvoeren
De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren. Het apparatusat en de accessoires bestaan uitterschillende materialen, zoals metaalen kunststoffen.
Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.
Milieubescherming
Lever verontreinigd onderhoudsmaterialiaal en hulpstoffen in bij een waarvoor bestemd inzamelpunt.
Deponeer elektrische apparaten nicht bij het huisvuil!
Conform de Europese richtlij 2012/19/EU要去afgedanktelek
trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijkige wijze worden gerecycled.
Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmateri-alen en voer ze zo nodig geschienen
af. De verpakkingsmaterialen zijn voorzien van af-kortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.
Informatie over möglichkheden voor het afvoeren van het afgedankte product krijgt u bij uw stad of gemeente.
Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.
Vervangingsonderdelen
U kunt verrangende onderdelen direct bij de klantenservice bestellen. Geef bij bestelling in ieder geval het type apparaat en het onderdeel-nummer op.
Garantie van KompernaßHandelsGmbH
Geachte klant,
U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.
Als er binnen drieIRST aanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defekte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie eer worden overlegd en dat kort wordt om-schreiben waaruit het gebrek bestaat en wonneer het is opgetreden.
Wanneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een neueu product retour. Met de reparatie of vertvanging van het product begint er geen{nieuwe garantiepiode.
U hebt op de.Accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.
Garantieperiode en wettelijke aanspraken bij gebreken
De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en ge-repareerde onderdelen. Eventuel al bij aankoop aanwezigie schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.
De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die waarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zich gelemaakt.
Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd,要去en beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefiliaal�uiu itgevoerd, verwalt de garantie.
Garantiepi erode geldt nicht bij
normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ nied-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:
Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 373422_2104 als aankoopbewijs bij de hand.
Het articikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op dechyter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokostenaar het aan u doorgegeven serviceadres sturen.Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.
Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloaden.
Met deze QR-code gaat u direct maar de website van Lidl Service (www.lidl-service.com) en=kunt u met het invoeren van het artikelnummer (IAN) 373422_2104 de gebruiksaanwijzing openen.
OPMERKING
Bij gereedschap van Parkside: returneer a.u.b.uitsluitend het defecte artikel zonder accessoires (bijv.accu, opbergkofter, montagegeereedschap, enz.).
WAARSCHUWING!
Laat uw apparaten door het servicepunt of een elektricien repareren en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd verran-gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Service
NL Service Nederland
Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service-adres.
Originele conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn (2006/42/EC)
Elettromagnetische compatibiliteit (2014/30/EU)
Richtlijn voor geluidsemissie 2000/14/EC, 2005/88/EC
Aangemelde instantie nr. 0036
TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Duitsland
Evaluatiemethode van de conformiteit conform Bijlage V.
Geluidsvermogensniveau LWA: gemeten 84 dB (A), gegandeerd 88 dB (A)
RoHS-richtlijn (2011/65/EU)*
- De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen
EN 62841-1:2015
EN 62841-4-2:2019
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Type / apparaatbeschrijving: Accu-telescopische heggenschaar 20 V PTHSA 20-Li B3
Productieaar: 11-2021
Serienummer: IAN 373422_2104
Bochum, 05-10-2021
C E
Semi Uguzlu
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.
Vervangende accu bestellen
Wanner u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig online via www.kompernass.com of Telefonisch afhandelen.
Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zichn.
OPMERKING
In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 373422_2104) van het apparaat bij de hand te hebben.
