Producttype	Draadloze communicatiemodule
Merk	GYS
Model	Smart Wireless Module (SWM)
Categorie	Elektronische module
Voeding	24 V en 5 V via DB9-kabel aangesloten op een compatibele GYS-lader
Connectiviteit	Bluetooth Low Energy (BLE) 4.0+
Connector	SMC (meegeleverde kabel)
Verklikkerlampje	LED: vast groen (klaar), knipperend groen (wachtend), knipperend oranje (initialisatie), vast oranje (fout), uit (geen voeding)
Koppelknop	Ja, om verbinding te maken met een nieuw apparaat
Hoofdfuncties	Maakt het mogelijk om een GYS-apparaat met SMC-poort via Bluetooth te bedienen; uitwisseling van commando's (Getter/Setter) in ASCII
Compatibele software	CNT Datalog (Windows); BLE API voor Android, iOS, Linux, Windows; uitvoerbaar bestand TCP-gateway
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen of agressieve producten gebruiken
Gebruiksvoorwaarden	Gebruik binnenshuis; niet blootstellen aan regen; temperatuur lager dan 50 °C
Veiligheid	Niet aansluiten op een andere bron dan een GYS-lader; alleen onderhoud door gekwalificeerd persoon
Conformiteit	CE, EAC, UKCA, CMIM (Marokko)
Garantie	2 jaar (onderdelen en arbeid)
Inhoud van de doos	SWM-module, SMC-kabel, DB9-kabel

Veelgestelde vragen - Smart Wireless Module GYS

Hoe verbind ik de Smart Wireless Module (SWM) met een GYS-lader?

Sluit de SMC-kabel van de SWM aan op de SMC-poort van de GYS-lader (bijv. GYSFLASH CNT). Zorg ervoor dat de lader is ingeschakeld. Het vaste groene lampje geeft aan dat de verbinding gereed is.

Wat betekent het vaste oranje lampje?

Een vast oranje lampje duidt op een interne fout. Koppel de SWM los en sluit deze opnieuw aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reset ik de Bluetooth-koppeling van de SWM?

Druk op de drukknop (markering 4) van de SWM. Deze keert terug naar de wachtfase voor koppeling. U kunt hem dan verbinden met een nieuw apparaat.

Wat zijn de hardwarevereisten voor het gebruik van de SWM?

U heeft een apparaat nodig dat compatibel is met Bluetooth Low Energy (BLE) (computer, smartphone, etc.) of een BLE-dongle. De SWM maakt verbinding via het BLE-protocol.

Kan ik de SWM gebruiken zonder GYS-software?

Ja, GYS levert een BLE API voor Android, iOS, Linux en Windows, waarmee u uw eigen applicatie kunt ontwikkelen. Onder Windows maakt een uitvoerbaar bestand een TCP-gateway om de integratie te vereenvoudigen.

Hoe stuur ik een commando naar de lader via de SWM?

De uitwisseling gebeurt in ASCII. Stuur een verzoek dat eindigt met . Voorbeeld: Process_state=run om het laden te starten. De SWM antwoordt met Process_state=OK of KO.

Wat is de voeding van de SWM?

De SWM wordt gevoed door de GYS-lader via de meegeleverde DB9-kabel. Het heeft een spanning van 24 V en 5 V nodig. Sluit het niet aan op een andere bron.

Is de SWM compatibel met alle GYS-laders?

De SWM is ontworpen voor GYS-apparaten met een SMC-poort en een DB9-uitgang, zoals laders uit de GYSFLASH CNT-serie. Controleer de compatibiliteit in de handleiding van uw lader.

Hoe reinig ik de Smart Wireless Module?

Gebruik een droge doek om de oppervlakken te reinigen. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen. Het apparaat heeft geen speciaal onderhoud nodig.

Waar vind ik de conformiteitsverklaring van de SWM?

De conformiteitsverklaring (CE, UKCA, etc.) is beschikbaar op de website van GYS. Het adres staat op de voorpagina van de handleiding.

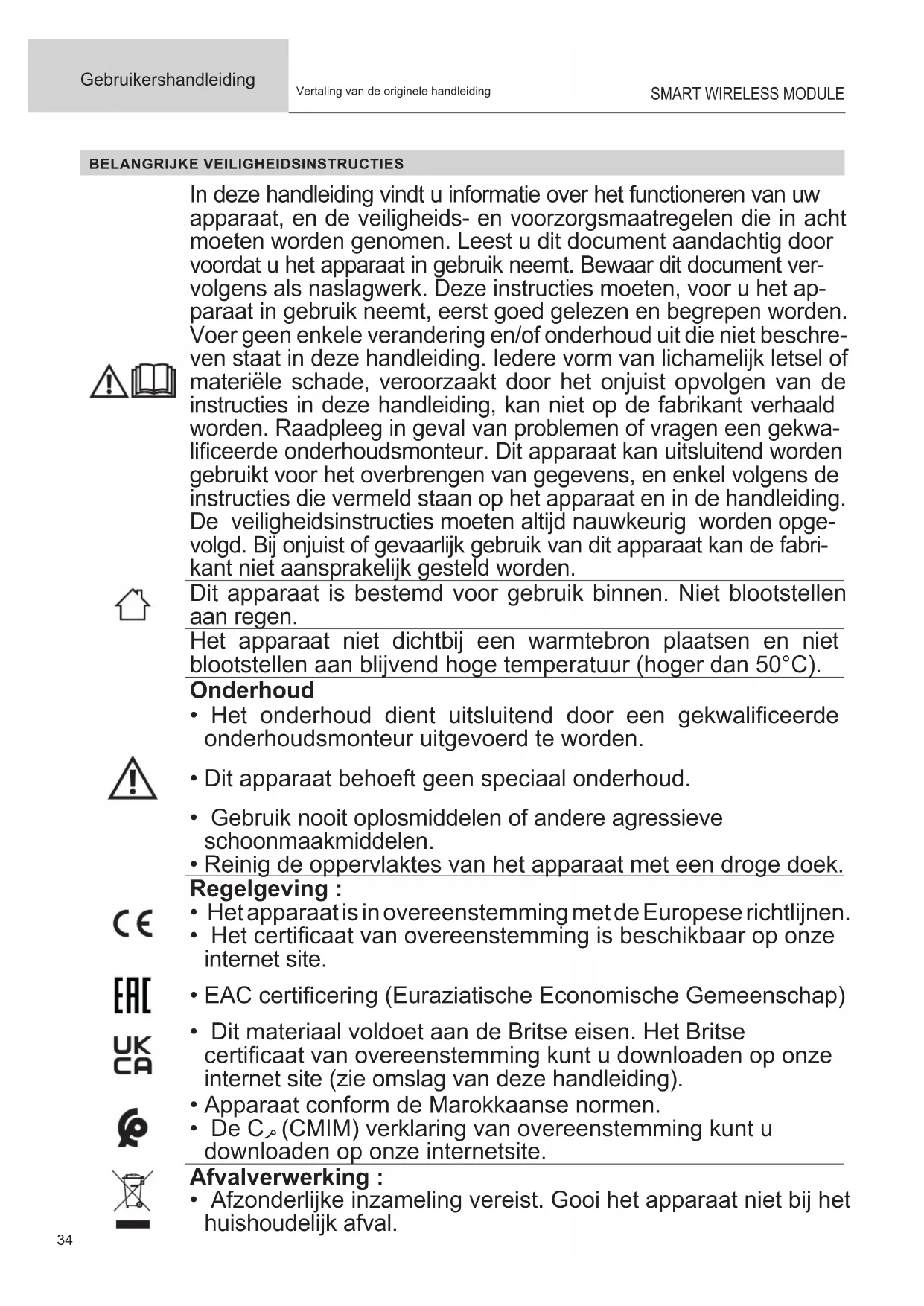

GEBRUIKSAANWIJZING Smart Wireless Module GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document ver- volgens als naslagwerk. Deze instructies moeten, voor u het ap- paraat in gebruik neemt, eerst goed gelezen en begrepen worden. Voer geen enkele veranderingen en/of onderhouduit die Niet beschre- ven staat in deze handleiding. Ledere vom van lichamelijk letsel of materièle schade, veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding, kan nicht op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwa- lificicerde onderhoudsmonteur. Dit apparaat kan uitsluitend worden gebruikt voor het overbrengen van gevevens, en enkel volgens de instructions die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstrumentes要去 algijd nauwkeurig worden opge- volgd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrik- kant Niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Het apparaat Niet zichbij een warmtebronplaatsen en nicht blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

Onderhoud • Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.

• Dit apparaat behoeft geen speciaal onderhoud.

• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.

• Reinig de oppervlaktes van het apparaat met een droge doeck.

Regelgeving : • Het apparaat is in overeenstemming met de Europese richtlijnen. • Het certificaat van overeenstemming is beschikbaar op once internet site.

• EAC certificering (Euraziatische Economische Gemeenschap)

• Dit materiaaal voldoet aan de Britse eisen. Het Britse certificaat van overeenstemming kurz u downloaden op once internet site (zie omslag van deze handleiding).

• Apparaat conform de Marokkaanse normen. • De C (CMIM) verwklaring van overeenstemming kurz u downloaden op once internetsite.

Afvalverwerking : • Afzonderlijke inzameling vereist. Gooi het apparaat Niet bij het huishoudelijk afval.

BESCHRIJVING VAN HET MATERIALAAL (FIG 1)

De Smart Wireless Module is een accessoire waarmee u een GYS apparaat met een SMC-aansluiting kutn besturen via een Bluetooth verbinding.

1 Aansluiting SMC

2 Kabel SMC

3 Lampje

4 Koppelingsknop

Deze apparatuur worden geleverd met een DB9-kabel voor aansluiting op een Gys acculader, die 24V en 5V levert. De apparatuur mag Niet worden aangesloten op een andere spanningsbron, aangezien dit kan leiden tot storingen, schade aan de apparatuur en risico's voor de gebruiker.

INSTALLATIE VAN HET MATERIAL

1. Sluit de Smart Wireless Module aan op het GYS apparaat dat u wilt besturen (bijvoorbeeld : de Gysflash CNT) met behulp van een SMC kabel.

1. Schakel het apparaat dat u wilt besturen en de computer aan.
2. Activeer de bluetooth-functie van de computer.
3. Open een software programme voor het gebruik van de SWM (CNT Datalog van Gys of een ander geschikt programma).
4. Controller de staat van het lampje :

Staat van het lampje Betekenis
Groen, brandt onafgebrozen	Kaar voor communicator (CNT lader connected + Bluetooth koppeling OK).
Groen knipperlicht CNT lader aangesloten, geen enkel Bluetooth apparaat aangesloten.
Oranje knipperlicht Initialisatie-fase of realisatie update. Stopt over het algemeen na 5 seconden.
Oranje lampje brandt	Interne fout. Koppel de Smart Wireless Module af en sluit deze opnieuw aan.
Uit Geen voeding. Controller of de SMC kabel goed aangesloten is en of de CNT lader aanstaat.

1. De Smart Wireless Module zal zich automatisch in verbinding stellen met het apparaat waarmee hij het LAST verbonden was. Om de Smart Wireless Module te verbinden met een neue apparaatkest u op de drukknop (4) drukken. De SWM za nu een neue apparaat gaan zoeken, u kunt nu dus een ander apparaat met de SWM verbinden.

ALGEMENE WERKING

Met de Smart Wireless Module of SWM sunt u via Bluetooth met een Gys apparaat communicatoren.

De SWM wird herkend als een Low Energy Bluetooth apparatus.

Om de SWM te konnen gebruiken要去e apparaat geschikt,zijn voor gebruik met Bluetooth Low Energy (BLE), of uitergerust zijn met een dongle. De gebruiker moet tevens met de API BLE geleverd voor het gebruekte besturingsystem (Android, IOS, Linux of Windows) z^ n eigien toepassing ontwikkelen.

Met deze API is de gebruiker in staat om de Bluetooth Low Energy apparaten in de buurt te scannen, een verbinding te zoeken met de Smart Wireless Module en informatatie te communicerenaar de gebruekte software.

Figuur 1:communicatie-schema tussen de BLE driver(API) en de software

Wij leveren een toepassing die onder Windows functioneert, voor een basis-gebruik van de lader met de Smart Wireless Module : de CNT Datalog, beschikbaar op intranet in de rubriek «Tools».

Tijdens de BLE scan zal de naam van de Smart Wireless Module de volgende vorm hebben :

SWM-00.00.000000.00 (SWM - Serial Number)

Zodra de verbinding tot stand is gebracht worden het möglichk om te communiceren met de SWM.

Figuur 2: Service SWM en z^n 2 lees- en schrijfkarakteristieken

Om de installmentie eenvoudiger te make, leveren wij onder Windows een uitvoerbaar bestand dat een brug creeertussen de BLE driver en een TCP server. In dit geval hoeft u geen API BLE te gebruiken. De gebruiker hoeft alleen een door Gys geleverd uitvoerend bestand op te starten, en een TCP klant te implementeren in het waaroor bedoelde software programma om te kunnen communiceren met de Smart Wireless Module.

De syntax in TCP is bezelfde als die beschreiben worden in het verwolg van deze handleiding, met extra orders geleverd met het uitvoerend bestand (scan BLE apparatuur enz.).

Figuur 3: schema met gebruik van het uitvoerend bestand Gys

PROTOCOL

De computer begint alkj de orders met een vraag/verzoek, de SwM beantwoordt deze systematisch. Als de SwM niet binnen 500 ms antwoordt is deze nicht更是 operationeel.

De SwM kent 2 soorten vraag/antwoord : de Setter en de Getter. De Setter kent een waarde toe aan het product. De Getter maakt het lezen van deze waarde möglichk.

Een order bevat ten minste eén geassocieerd geveven (argument). Voor de Setter worden de gegevens verstuurd met de order in het verzoek. Voor een Getter worden de gegevens ontvangen door het antwoord met de geassocieerde order.

De SwM stuart een status terug, om aan te geven dat de order goed ontvangen is. Het antwoord van de Setter bevat altd de order en de status. Voor de Getter bevat het antwoord de order en de gegevens als alles goed verloopt. Zoniet, bevat het antwoord de order en de status.

SYNTAXIS

De uitwisselingen:tussen de computer en de SWM worden gedaan in ASCII schrift.
Elke vraag en elk antwoord eindigt met <CR><LF> (of 0x0D0A of «r\n»).
De naam van de order bevat geen spaties.
De naam van de order wordt gevolgd fooreen is-teken =
In een verzoek van Setter en een antwoord van Getter volgen de gegevens na het is-teken «=». Ze worden geschaden door een punt-komma teken «;». Voor de decimalige gegevens is het decimalaal scheidingsteken de punt «.». De gegevens worden getoond zonder eenheden.
Voor een vraag van Getter volgt een vraagteken «?» het is-teken «=».
De status bevat 2 waarden: «OK» of «KO».
Voorbeeld van uitwisselingen:tussen de computer en de SWM :
«Process_state=run» de computer vraagt om het laden te starten.
«Process_state=OK<LF» de SWM gibt aan dat de order correct ontvangen is.
«Process_state=?» vraagt de staat van de lopende procedure.
«Process_state=idle» geeft de gekvaagde waarde aan, hier IDLE (procedure gestopt).
«Process_sta=?» slecht gefomuldereerd verzoek van Getter, de naam van de order bestaat Niet.
«Process_sta=KO» stuart een foulmelding terug.
<Date=2020;13,31,08;53;10» update de datum van het apparatusat met een verkeerde waarde (MM=13).
«Date=KO» returneert een foutieve status.

LIJST GETTERS VOOR GYSFLASH CNT

Verzoek type Getter	Antwoord SWM	Argumenten
		Namen Mogelijk waarden Omschrijving
Versie=? Versie=	Product1:HW-versie1;SW-versie1; Product2; HW-versie2;SW-versie2 ...	Product1 Product2	vb : GYSFLASH 121.12 CNT Smart USB module	Na(a)m(en) van het (de) product(en) aanwezig op het SMC netwerk
		HW_version1 HW_version2	vb : HW 1-2 HW E0046IND1-0	Versie geassocieerdehardware
		SW-versie1 SW-versie2	vb : SW V06.01 Geassocieerde software versie
Serial=? Serial= Product1;	SN1Product2;SN2...	Product1 Product2	vb : GYSFLASH 121.12 CNT Smart USB module	Na(a)m(en) van het (de) product(en) aanwezig op het SMC netwerk
		SN1 SN2	vb : 20.02.026971.000001	Geassocieerd série-nummer
Product_info=? Product_info= U;I U			0 tot 48 → in V	Spanning lader
		I	0 tot 120 → in A	Stroom van de lader
Product_name=? Product_name= product_name		product_name	vb : GYSFLASH 121.12 CNT	Naam van de lader
MMI_state=? MMI_state=MMI_state MMI_state			lock → Vergrendeld unlock → Ontrendeld	LOCK ➔: Vergrendeling van de knappen van de bediening van de lader. In deze installing kan alleen de SWM de lader besturen.
Mode=? Mode=mode Mode init			laden BSU Voltage_test CCA_test Dynamo_test settings	Type in gebruikarendne module
Process_state=? Process_state=process_state process state		state	idle → stand-by run → bezig met laden error → Foutmelding auto-detect → detectie identification → identificatie printing → printen	Staat van de in werkungarendne procedure (module)
Error=? Error=error_code,error_data		error_code	0 tot 99	Error code in uitvoering
		error_data	0 tot 1000000	Gegeven geassocieerd aan de foulmelding
Charge=? Charge=groep;curve,Unaan,Qbat		groep	vb : Pb-LADEN	Naam van de gekozen groep
		curve	vb : normaal	Naam van de gekozen curve
		Unaan;	0.0 tot 100.0 → in V	Gekozen nominale spanning
		Qbat	0.0 tot 10000.0 → in Ah	Gekozen accu-capaciteit
BSU=? BSU=bsu_name,Unaan,Ubsu,lbsu		bsu_name	vb : DIAG+	Naam van de gekozen BSU module
		Unaan;	0 tot 100 → in V of in S	Gekozen nominale spanning in V of Aantal cellen in S, maar gelang de gekozen BSU module
		Ubsu	0.000 tot 100.000 → in V	Spanning van gekozen BSU
		Ibsu	0.000 tot 999.999 → in A	Stroom gekozen BSU
I-check=? I-check=Unaan,Qbat		Unaan;	0.0 tot 100.0 → in V	Gekozen nominale spanning
		Qbat	0.0 tot 10000.0 → in Ah	Gekozen accu-capaciteit
Power-up=? Power-up=Unaan		Unaan;	0.0 tot 100.0 → in V	Gekozen nominale spanning
Output_voltage=? Output_voltage=Unout		Uout	0.000 tot 100.000 → in V	Uitgaande spanning lader
Output_current=? Output_current= Iout		Iout	0.000 tot 999.999 → in A	Uitgaande stroom van de lader
Charge_progress=? Charge_progress=%chg		%chg	0 tot 100 → en %	Percentage vooruitgang
Ahchéarge=? Ahchéarge-Qchg		Qchg	0.0 tot 10000.0 → in Ah	Ah geinjecteerd tijdens het laden
Ah_total=? Ah_total=Qtot		Qtot	0.0 tot 10000.0 → in Ah	Totaal geinjecteerde Ah
Charging_time=? Chargng_time=Tchg		Tchg	0 tot 10000 → in seconden	Duur van het laden
Total_time=? Total_time=Ttot		Ttot	0 tot 10000 → in seconden	Totale duur
Process_step=? Process_step=step		step	idle unknown uvp wake-up recovery desulfation, charge absorption u1 absorption u2 verification refresh supplement equalisation floating maintenance rest maintenance charge end absorption complement equalisation supply	Laad-stap bezig
Undervoltage=? Undervoltage=undervoltage		undervoltage	on / off	Tension flag lager dan Ubsu
Datum=? Datum=JJJJ;MM,DD,hh,mm,ss		JJJJ	1998 tot 2999	Jaar
		MM	1 tot 12	Maand
		DD;	1 tot 31	Dagen
		hh	0 tot 23	Uren
		mm	0 tot 59	Minuten
		ss	0 tot 59	Seconden
Geluid=? Geluid=geluid		geluid	on / off	Staat van de optie geluid
Autodetect=? Autodetect=autodetect		autodetect	on / off	Staat van de optie Auto-detect
Autoreset=? Autoreset=autoreset		autoreset	on / off	Staat van de optie Auto_restart

LIJST SETTERS VOOR GYSFLASH CNT

Verzoek type Setter	Argumenten			Antwoord SWM
	Namen Mogelijke waarden Omschrijving
Restart=restart restart		all → ous, inclusief SUM link → Alleen SUM app → Alle behalte SUM	Op het SMC-network aangesloten apparaten opnieuw opstarten	Restart=OK (ou KO)
MMI_state=MMI_state MMI_state		lock → Vergrendeld unlock → Ontrendeld reboot → Re-initialisatie	lock : Vergrendeling van de knoppen van de bedie-ning van de lader. In deze instelling kan alleen de SWM de lader besturen. reboot : Re-initialisatie van de bediening van de lader	MMI_state=OK (of KO)
Process_state=process_state	process state	idle → Stop run → Opstarten	Opstarten of stoppen van het laadproces	Process_state=OK (of KO)
Mode=mode Mode		laden BSU	Keuze type module	Mode=OK (of KO)
Charge=groep;curve,Unaam;Qbat	groep vb : Pb-L	ADEN Keuze van de groep		Laden=OK (of KO)
	curve vb : normaal Keuze van de curve
	Unaam;	0.0 tot 100.0 → in V	Keuze van de nominale spanning
	Qbat	0.0 tot 10000.0 → in Ah	Keuze van de capaciteit
BSU=bsu_name,Unaam;Ubsu,lbsu	bsu_name vb :	DIAG+ Keuze van de BSU module		BSU=OK (of KO)
	Unaam;	0 tot 100 → in V (of in S)	Keuze nominale spanning in V (of Aantal cellen in S volgens de gekozen BSU module)
	Ubsu	0.000 tot 100.000 → in V	Keuze van de BSU spanning
	lbsu	0.000 tot 999.999 → in A	Keuze stroom BSU
Datum=JJJJ;MM ,DDhh ,mm,ss	JJJJ	1998 tot 2999	Jaar	DATUM=OK (of KO)
	MM	1 tot 12	Maand
	DD;	1 tot 31	Dagen
	hh	0 tot 23	Uren
	mm	0 tot 59	Minuten
	ss	0 tot 59	Seconden
Geluid=geluid	geluid	on / off	Staat van de optie geluid	Geluid=OK (of KO)
Autodetect=autodetect	autodetect	on / off	Staat van de optie Auto-detect	Autodetect=OK (of KO)
Autostart=autostart	autostart	on / off	Staat van de optie Auto-res-tart	Autostart=OK (of KO)
Reset_error=OK	Hiermee(Intuit uui de error-status geraken			Reset_error=OK (of KO)

GARANTIE

De garantie dekt alle fabricage-fouten gedurende 2aar, vanaf de datum van aankoop (onderdelen en arbeidsloan).

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan+zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).
  Defecten die zijn ontstaan door schadelijke omstandigheden in de werkomgeving (ervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen aan uw distributeur, samen met:

• een gedateerd aankoopbewijs (kassabon, rekening...)
• een beschrijving van de storing.
