Smart USB Module - Elektronische module GYS - Gratis gebruiksaanwijzing en handleiding

Type product	Elektronische communicatiemodule
Merk	GYS
Model	Smart USB Module (SUM)
Hoofdfunctie	Laat toe een GYS-apparaat uitgerust met een SMC-poort te besturen via USB-communicatie
Apparaatconnector	SMC-connector met kabel
Computerconnector	USB-connector met kabel
Statusindicator	Groen vast : OK, klaar om te communiceren ; Snel knipperend oranje : initialisatie ; Oranje vast : geen voeding of SMC-communicatie ; Uit : geen USB-voeding ; Langzaam knipperend oranje : interne fout
Communicatieprotocol	ASCII, virtuele seriële poort (VCP), verzoeken/antwoorden met
Compatibele besturingssystemen	Windows 7 en hoger, Linux (herkend als /dev/tty)
Voeding	Via USB-poort (5 V)
Stuurprogramma-installatie	Automatisch onder Windows 7+ met internetverbinding; anders downloaden van de ST-website
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Gebruik binnenshuis, niet blootstellen aan regen
Conformiteit	Europese, Britse en Marokkaanse richtlijnen (CMIM)
Garantie	2 jaar, onderdelen en arbeid, exclusief normale slijtage en verkeerd gebruik
Afvoer	Gescheiden inzameling, niet bij het huishoudelijk afval gooien

Veelgestelde vragen - Smart USB Module GYS

Hoe verbind ik de Smart USB Module met mijn GYS-apparaat?

Sluit de SMC-connector van de SUM aan op het GYS-apparaat (bv. Gysflash CNT) met behulp van de SMC-kabel. Verbind vervolgens de USB-connector met de computer. Zet beide apparaten aan.

Wat betekent het vaste oranje lampje?

Een vast oranje lampje duidt op een gebrek aan voeding of een gebrek aan communicatie op de SMC-poort. Controleer de aansluiting van de SMC-kabel.

Hoe installeer ik het stuurprogramma van de Smart USB Module?

Onder Windows 7 of hoger met internetverbinding wordt het stuurprogramma automatisch geïnstalleerd. Anders downloadt u de VCP-installatie van de STMicroelectronics-website.

Wat is het formaat van de opdrachten om met de SUM te communiceren?

De opdrachten zijn in ASCII, eindigend met . Voor een Setter: =. Voor een Getter: =?. De gegevens worden gescheiden door puntkomma's. Voorbeeld: Process_state=run om het laden te starten.

Wat te doen als de SUM niet binnen 500 ms reageert?

Als de SUM niet binnen 500 ms reageert, is deze niet meer operationeel. Controleer de USB- en SMC-verbindingen, start de apparaten opnieuw op en installeer indien nodig het stuurprogramma opnieuw.

Hoe vergrendel ik de knoppen van de lader met de SUM?

Stuur de Setter-opdracht MMI_state=lock. De knoppen van de laderinterface worden vergrendeld en alleen de SUM kan de lader besturen.

Wat zijn de mogelijke foutcodes tijdens het gebruik?

De foutcodes variëren van 0 tot 99, met bijbehorende gegevens. Gebruik de Getter-opdracht Error=? om de huidige foutcode te verkrijgen. Om een fout te resetten, stuurt u Reset_error=OK.

Kan ik de SUM gebruiken met een Linux-besturingssysteem?

Ja, onder Linux wordt de SUM herkend als een virtuele seriële poort (bijvoorbeeld /dev/ttyACM0). Er is geen speciale configuratie van baudrate, bits of pariteit nodig.

Hoe reinig ik de Smart USB Module?

Gebruik een droge doek om de oppervlakken te reinigen. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen.

Wat te doen bij een storing van de Smart USB Module?

Stuur het apparaat terug naar uw verkoper met een gedateerd aankoopbewijs en een toelichting van de storing. De garantie van 2 jaar dekt fabricagefouten.

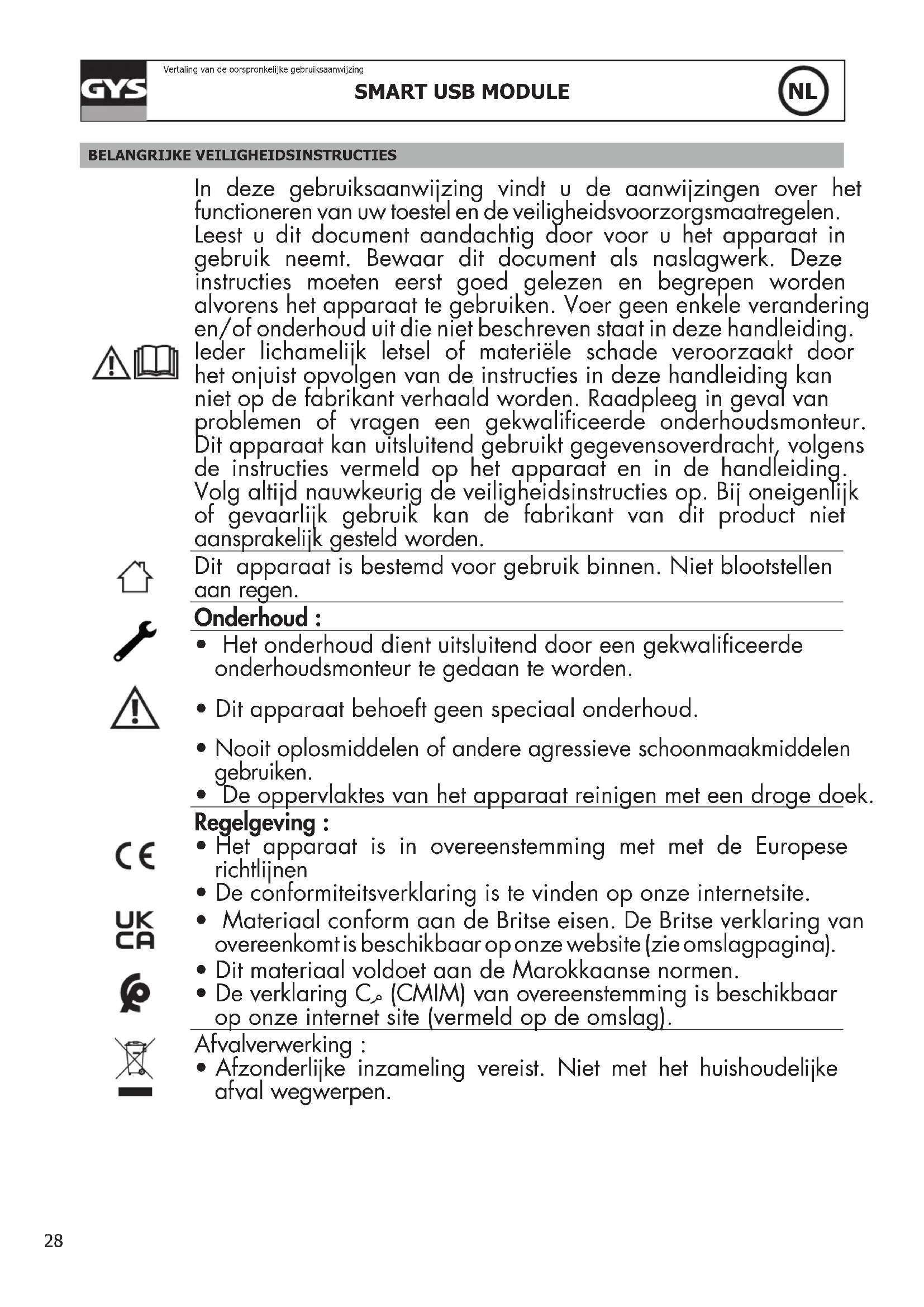

GEBRUIKSAANWIJZING Smart USB Module GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veriligeidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies要去en eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele veranderingen/of onderhouduit die Niet beschreiben staat in deze handleiding. Ieder lichamelijk letsel of materiele schade voroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan Niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt gegevensoverdracht, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altoijn nauwkeurig de veriligeidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product nicht aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Onderhoud :

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Dit apparaat behoeft geen special onderhoud.
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervaktes van het apparaat reinigen met een droge doeck.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op unsere internetsite.
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

BESCHRIJVING VAN HET MATERIALAAL (FIG 1)

De Smart USB Module is een accessoire waarmeen GYS apparaat, dat is uitergerust met een SMC poort, via een USB verbinding bestuurd kan worden.

1 Aansluiting SMC
2 SMC kabel
3 U$B aansluiting
4 U$B kabel
5 Lampje

INSTALLATIE VAN HET MATERIAL

1. Sluit de SUM met behulp van de SMC kabel aan op het te besturen GYS apparatusaat (bijvoorbeeld : Gysflash CNT).
2. Koppel de SUM met behulp van de USB kabel aan op de computer.

1. Schakel het te besturen apparaat en de computer aan.
2. Controller de staat van het lampje (5) :

Staat van het lampje Betekenis
Groen, brand onafgebrozen SUM OK	kaar om te communiceren.
Oranje knippert snel SUM initiaiseert	of voert een update UIT. Deze fase stopt over het algemeen vanzelf na 5 seconden.
Oranje lampje brandt onafgebrozen	Geen voeding of geen communicatie op de SMC-ingang → Controller de aansluiting van de SMC kabel.
Uit Geen voeding op de USB-ingang	→ Controller de aansluiting van de USB-kabel.
Oranje lampje knippert langzaam Interne storing.

ALGEMENE WERKING

Met de Smart USB Module of SUM kurz u via de USB aansluiting communicatoren met een GYS apparaat.

De SUM worden op de computer afgebeeld als een seriële poort (COM onder Windows, / dev/tty onder Linux).

De SUM initiaiseert een virtuele seriëe poort (VCP). Er is geen speciale configuratie voor nodig betreffende de Baud rate, het aanlal bits / byte, de pariteit en de stopbits.

INSTALLATIE VAN DE PILOT

Voor de Smart USB module要去 een virtuele série poort (VCP) pilot geinstalleerd worden.

Bij systemen met Windows 7 of een latere versie die aan+zijn gesloten op internet za de pilot zichself installereren.

Wanner dit nicht het geval is, kunt u het executie-programma downloaden vanaf de site ST via de volgende link :

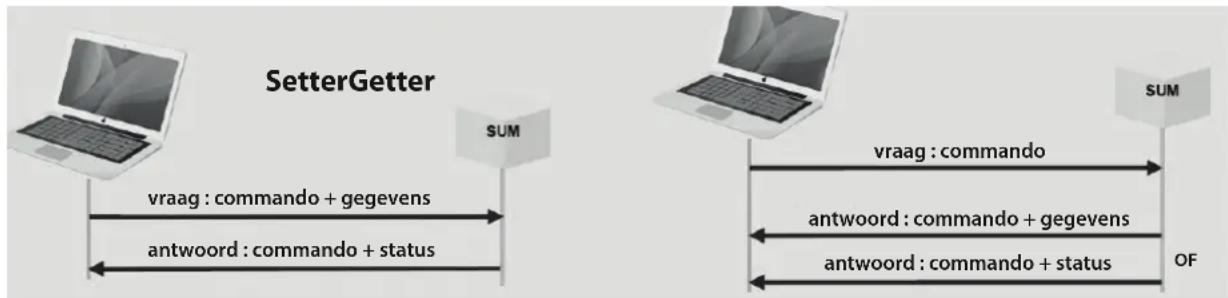

De computer initieert alkijd de commando's met een vraag, de SUM antwoordt systematisch. Als de SUM nicht binnen de 500 ms antewoord is deze Nieteer operationeel.

De SUM kan 2 types vraag-antwoord verwerken : de Setter en de Setter. De Setter past een waarde toe op het product. Met de Getter kan een waarde van het product afgelezen worden.

Een commando bevat tenminste een bijbehorend gegeven (argument). Voor de Setter worden de geveens doorgestuurd met het commando in de vraag. Voor een Getter worden de geveens ontvangen door het antwoord met het bijbehorend commando.

De SUM stuart een status in z'n antwoord terug, om aan te geben dat het commando correct ontvangen en verwerkt is. Het antwoord van de Setter bevat altijd het commando en de status. Voor de Getter bevat het antwoord het commando en de gevevens als alles correct verloopt. Zoniet, dan bevat het antwoord het commando en de status.

SYNTAXIS

De uitwisselingen:tussen de computer en de SUM gebeuren in ASCII karakters.

Iedere vraag en antwoord eindigt met < CR > < LF> (of Ox0D0A of «r\n»).

De naam van het commando bevat geen spaties.

De naam van het commando wordt gevolgd door een 'is gelijk aan' symbol =

In een vraag van Setter en een antwoord van Getter volgen de gevevens het teken 'is gelijk aan' = . Ze worden van elkaar geschienen door een 'punt-komma' teken . Bij de gevevens in decimalen is de scheiding een punt . . De gevevens worden weergegeven zonder eenheden.

Voor een vraag van Getter, volgt een vraagteken «?» het ‘is gelijk aan' symbol «=».

Het statuut bevat 2 waarden: «OK» of «KO»

Voorbeeld van uitwisseling tussen de computer en SUM :

«Process_state=run > de computer vraagt om het opladen te starten.
Process_state OK < CR> < LF> de SUM geeft aan dat het commando correct ontvangen en verwerkt is.
Process_state = ? < CR > < LF > vraagt de staat van het in gang zichnde proces op.
Process_state idle < CR > < LF> stuart de hier bevraagde waarde IDLE (procedure gestopt) terug.
«Process_sta=?» vraag van de Getter slecht geformuleerd, de commando-nam bestaat Niet.
«Process_sta=KO<LF» stuart een foulmelding terug.
«Date=2020;13;31;08;53;10» update van de datum van het product met een foute waarde (MM=13).
Date KO < CR> < LF> stuart een error-status terug.

LIJST GETTER VOOR GYSFLASH CNT

Vraag type Getter	Antwoord Gysflash CNT	Argumenten
		Namen Mogelijke waarden Omschrijving
Version=? Version=	Produit1:HW_version1;SW_version1; Product2; HW_version2;SW_version2 ...	Produit1 Produit2	bijvoorbeeld : GYSFLASH 121.12 CNT Smart USB module	Naam (of nomen) van het product (of de producten) aanwezig op het SMC netwerk
		HW_version1 HW_version2	bijvoorbeeld : HW 1-2 HW E0046IND1-0	Bijbehorende hardware versie
		SW_version1 SW_version2	bijvoorbeeld : SW V06.01 Bijbehorende software versie
Serial=? Serial=	Produit1,SN1;Produit2,SN2...	Produit1 Produit2	bijvoorbeeld : GYSFLASH 121.12 CNT Smart USB module	Naam (of namen) van het product (of de producten) aanwezig op het SMC netwerk
		SN1 SN2	bijvoorbeeld : 20.02.026971.000001	Bijbehorend serienummer
Product_info=? Product_info= U;I		U	0 tot 48 → in V	Spanning van de lader
		I	0 tot 120 → in A	Stroom van de lader
Product_name=? Product_name= product_name		product_name	bijvoorbeeld : GYSFLASH 121.12 CNT	Naam van de lader
MMI_state=? MMI_state= MMI_state MMI_state lock		→ Vergrendeld	unlock → Ontrendeld	LOCK : Vergrendeling van de knappen van de bediening van de lader. In deze instelling kan alleen de SUM de lader besturen.

Mode=?	Mode=mode	mode init	charge BSU Voltage_test CCA_test Alternator_test settings	Type in gebruik zijnde module
Process_state=?	Process_state=process_state	process_state	idle → in stand-by run → bezig met laden error → Error	Staat van het in gebruik zijnde proces (module)
Error=?	Error=error_code;error_data	error_code	0 tot 99	Huidige foulmeling
		error_data	0 tot 1000000	Gegevens behorende bij de foulmeling
Charge=?	Charge=group,curve ,Unom,Qbat	group	bijvoorbeeld : Pb-CHARGE	Naam van de gekozen groep
		curve	bijvoorbeeld : normal	Naam van de gekozen curve
		Unom	0.0 tot 100.0 → in V	Gekozen nominale spanning
		Qbat	0.0 tot 10000.0 → in Ah	Gekozen accu-capaciteit
BSU=?	BSU=bsu_name,Unom,Ubsu,Ibsu	bsu_name	bijvoorbeeld : DIAG+	Naam van de gekozen BSU module
		Unom	0 tot 100 → in V of in S	Gekozen nominale spanning in V of Aantal cellen in S maar gelang de gekozen BSU module
		Ubsu	0.000 tot 100.000 → in V	Gekozen BSU spanning
		Ibsu	0.000 tot 999.999 → in A	Gekozen BSU stroom
Output_voltage=?	Output_voltage=Uout	Uout	0.000 tot 100.000 → in V	Uitgaande spanning lader
Output_current=?	Output_current=Iout	Iout	0.000 tot 999.999 → in A	Uitgaande stroom lader
Ah Charge=?	Ah charge=Qchrg	Qchrg	0.0 tot 10000.0 → in Ah	Geinjecteerde Ah tijdens het laden
Ah total=?	Ah total=Qtot	Qtot	0.0 tot 10000.0 → in Ah	Totaal geinjecteerde Ah
Charging_time=?	Charging_time=Tchg	Tchg	0 tot 10000 → in seconden	Duur van het laden
Total_time=? Total_time=Ttot	Ttot	Ttot	0 tot 10000 → in seconden	Totale duur
Process_step=?	Process_step=step	step idle	unknown uvp wake-up recovery desulfation, charge absorption u1 absorption u2 verification refresh supplement equalisation floating maintenance rest maintenance charge end absorption complement equalisation supply	De bezig zijnde oplaad fase.

Date=?	Date=AAAA,MM ,DD,hh,mm;ss	AAAA	1998 tot 2999	Jaren
		MM	1 tot 12	Maanden
		DD	1 tot 31	Dagen
		hh	0 tot 23	Uren
		mm	0 tot 59	Minuten
		ss	0 tot 59	Seconden
Sound=?	Sound=sound	sound	on / off	Staat van de optie geluid
Autodetect=?	Autodetect=autodetect	autodetect	on / off	Staat van de optie Auto-detect
Autorestart=?	Autorestart=autorestart	autorestart	on / off	Staat van de optie Auto_restart

LIJST SETTER VOOR GYSFLASH CNT

Argumenten Antwoord Gysflash
	Namen Mogelijk waarden Omschrijving
Restart=restart restart		all → Tous, SUM inclus link → Uniquement le SUM app → Tous sauf le SUM	Redémarrage des appareils connectés sur le réseau SMC	Restart=OK (ou KO)
MMI_state=MMI_state MMI_state		lock → Vergrendeld unlock → Ontrendeld reboot → Reset	lock : Wergrendeling van de knoppen van de bediening van de lader. In deze instelling kan alleen de SUM de lader besturen. reboot : Reset van de bedie-ning van de lader	MMI_state=OK (ou KO)
Process_state=process_state	process state	idle → Stop run → Start	Opstarten of stoppen van het laadproces	Process_state=OK (ou KO)
Mode=mode mode		charge BSU	Keuze type module	Mode=OK (ou KO)
Charge=group;curve;Unom;Qbat	group bijvoorbèld : Pb-CHARGE Keuze van curve bijvoorbèld : normal Keuze van de curve			Charge=OK (ou KO)
	Unom	0.0 tot 100.0 → in V	Keuze van de nominale spanning
	Qbat	0.0 tot 10000.0 → in Ah	Keuze capacititeit
BSU=bsu_name;Unom;Ubsu;Ibsu	bsu_name	bijvoorbèld : DIAG+	Keuze BSU module	BSU=OK (ou KO)
	Unom	0 tot 100 → in V (of in S)	Keuze nominale spanning in V (of aantal cellen in S, maar gelang de gekozen BSU mo-dule)
	Ubsu	0.000 tot 100.000 → in V	Keuze spanning BSU
	Ibsu	0.000 tot 999.999 → in A	Keuze stroom BSU
Date=AAAA;MM;DD;hh;mm;ss	AAAA	1998 tot 2999	Jaren	DATE=OK (ou KO)
	MM	1 tot 12	Maanden
	DD	1 tot 31	Dagen
	hh	0 tot 23	Uren
	mm	0 tot 59	Minuten
	ss	0 tot 59	Seconden
Sound=sound	sound	on / off	Staat van de optie geluid	Sound=OK (ou KO)
Autodetect=autodetect	autodetect	on / off	Staat van de optie Auto-detect	Autodetect=OK (ou KO)
Autoreset=autorestart	autoreset	on / off	Staat van de optie Auto_restart	Autoreset=OK (ou KO)
Reset_error=OK	Hiermee(Intk uuit de foulmelding geraken			Reset_error=OK (ou KO)

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparatus terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
