Smart USB Module - Modulo elettronico GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo elettronico di comunicazione
Marca	GYS
Modello	Smart USB Module (SUM)
Funzione principale	Consente di controllare un dispositivo GYS dotato di porta SMC tramite comunicazione USB
Connettore dispositivo	Connettore SMC con cavo
Connettore computer	Connettore USB con cavo
Spia di stato	Verde fisso: OK, pronto a comunicare; Arancione lampeggiante rapido: inizializzazione; Arancione fisso: nessuna alimentazione o comunicazione SMC; Spento: nessuna alimentazione USB; Arancione lampeggiante lento: errore interno
Protocollo di comunicazione	ASCII, porta seriale virtuale (VCP), richieste/risposte con
Sistemi operativi compatibili	Windows 7 e successivi, Linux (riconosciuto come /dev/tty)
Alimentazione	Tramite porta USB (5 V)
Installazione del driver	Automatica su Windows 7+ connesso a internet; altrimenti download sul sito ST
Manutenzione	Pulire con un panno asciutto, non usare solventi
Sicurezza	Uso all'interno, non esporre alla pioggia
Conformità	Direttive europee, britanniche e marocchine (CMIM)
Garanzia	2 anni, parti e manodopera, escluse usura normale e cattivo uso
Smaltimento	Raccolta differenziata, non gettare nei rifiuti domestici

Domande frequenti - Smart USB Module GYS

Come collegare il Smart USB Module al mio dispositivo GYS?

Collegare il connettore SMC del SUM al dispositivo GYS (es: Gysflash CNT) utilizzando il cavo SMC. Collegare quindi il connettore USB al computer. Accendere entrambi i dispositivi.

Cosa significa la spia arancione fissa?

Una spia arancione fissa indica assenza di alimentazione o assenza di comunicazione sulla porta SMC. Verificare il collegamento del cavo SMC.

Come installare il driver del Smart USB Module?

Su Windows 7 o successivo connesso a internet, il driver si installa automaticamente. Altrimenti, scaricare l'installer VCP dal sito di STMicroelectronics.

Qual è il formato dei comandi per comunicare con il SUM?

I comandi sono in ASCII, terminati da . Per un Setter: =. Per un Getter: =?. I dati sono separati da punto e virgola. Esempio: Process_state=run per avviare la carica.

Cosa fare se il SUM non risponde entro 500 ms?

Se il SUM non risponde entro 500 ms, non è più operativo. Verificare le connessioni USB e SMC, riavviare i dispositivi e reinstallare il driver se necessario.

Come bloccare i pulsanti del caricabatterie con il SUM?

Inviare il comando Setter MMI_state=lock. I pulsanti dell'interfaccia del caricabatterie saranno bloccati e solo il SUM potrà controllare il caricabatterie.

Quali sono i codici di errore possibili durante l'uso?

I codici di errore vanno da 0 a 99, con dati associati. Usare il comando Getter Error=? per ottenere il codice di errore corrente. Per resettare un errore, inviare Reset_error=OK.

Posso usare il SUM con un sistema operativo Linux?

Sì, su Linux, il SUM è riconosciuto come porta seriale virtuale (ad esempio /dev/ttyACM0). Non è necessaria alcuna configurazione speciale di baud rate, bit o parità.

Come pulire il Smart USB Module?

Usare un panno asciutto per pulire le superfici. Non usare mai solventi o prodotti detergenti aggressivi.

Cosa fare in caso di guasto del Smart USB Module?

Restituire il dispositivo al proprio rivenditore con una prova d'acquisto datata e una nota esplicativa del guasto. La garanzia di 2 anni copre i difetti di fabbricazione.

MANUALE UTENTE Smart USB Module GYS

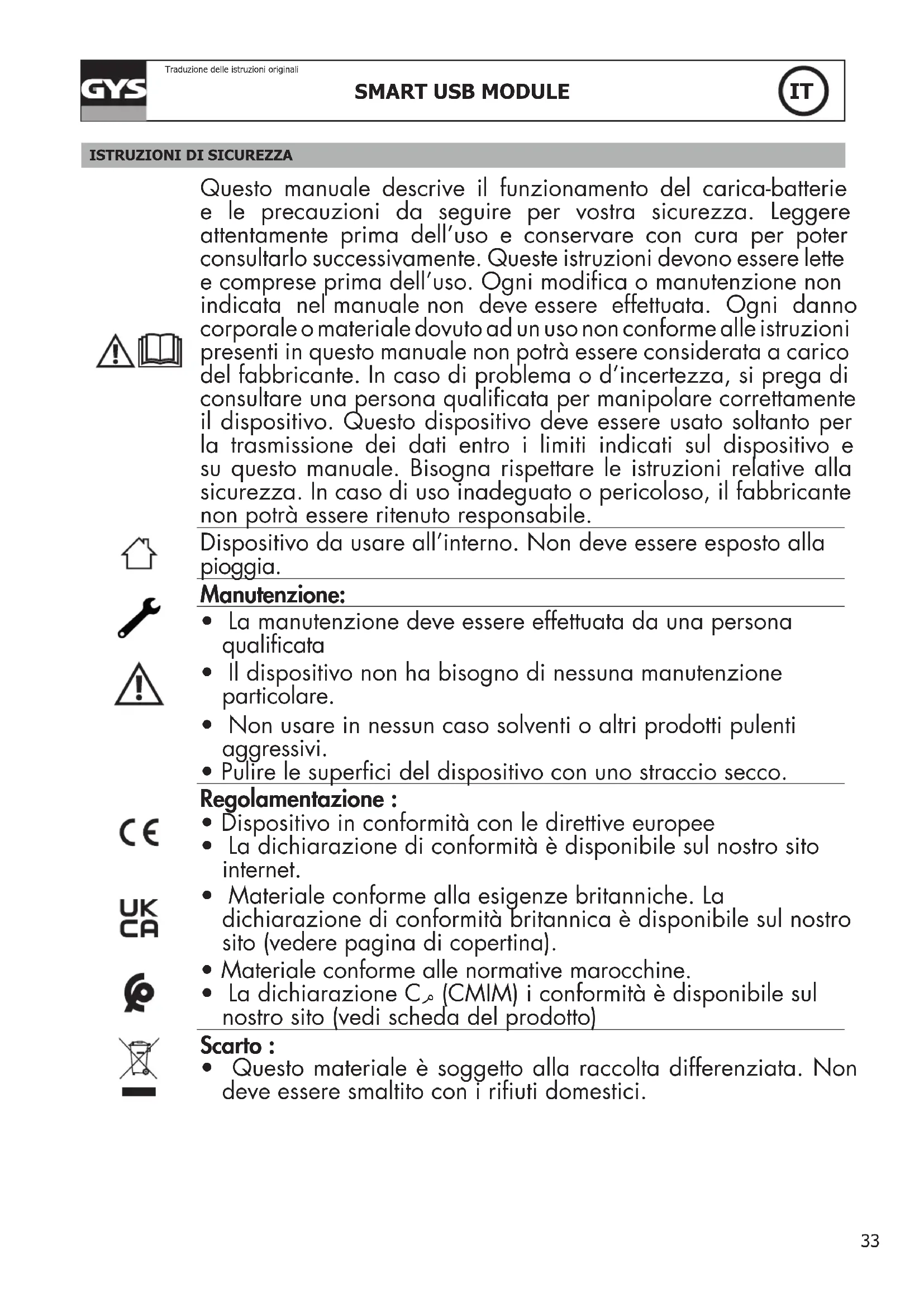

ISTRUZIONI DI SICUREZZA

Questo manuale describes il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attendamente prima dell'uso e conservare con cura per poter consultrarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indica nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto per la trasmissione dei dati entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettoare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrè essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esesto alla pioggia.

Manutenzione:

• La manutenzione deve essere effettuata da una persona qualificata
• Il disposativo non ha bisogno di nessuna manutenzione particolare.
• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione :

Dispositivo in conformità con le direttive europee
- La dichiarazione di conformità è disponibile sul nostro site internet.
- Materiale conforme alla esigenze britanniche. La dichiarazione di conformità Britannica è disponibile sul nostro site (vedere pagina di copertina).
- Materiale conforme alle normative marocchine.
- La dichiarazione C_ (CMIM) i conformità è disponibile sul nostro site (vedi sched a del prodotto)

Scarto :

• Questo materiale è soggetti alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE DELL'APPARECCHIO (FIG 1)

Il Modulo Smart USB è un accessorio che permette di pilotare un appearechio GYS dotato di una porta SMC attraverso una communicatesione USB.

1 Connettore SMC

2 Cavo SMC

3 Connettore USB

4 Cavo USB

5 Spia

INSTALLAZIONDEL DISPOSITIVO

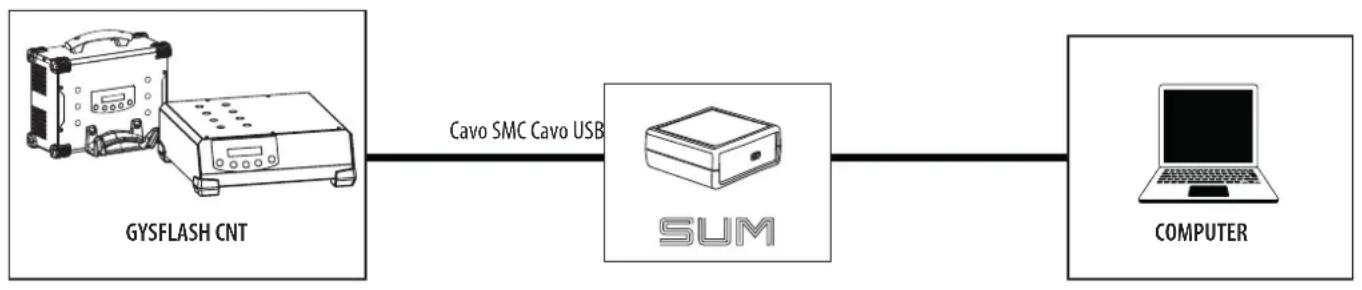

1. Connetteri il SUM all'apparecchio da pilotare (es: Gysflash CNT) atraverso il cavo SMC.
2. Connetterile SUM all'ordinatoreattraverso il cavo USB.

1. Accendere l'apparecchio da pilotare e il computer.
2. Verificare lo stato della spia (5):

Stato della spia Significato
Verde fisso SUM OK, pronto a comunicare.
Arancione lampeggiante velocé	SUM in fase di initiazizzazione o di aggiornamento.Questa fase si ferma generalmente nel giro di 5 secondi.
Arancione fissa Nessuna alimentazione	o nessuna comunità sulla porta SMC→ Verificare il collegamento del cavo SMC.
Spenta Nessuna alimentazione sulla	porta USB→ Verificare il collegamento del cavo USB.
Arancione lampeggiante lenta Errore	interno.

Il Modulo Smart USB Module o SUM permette di comuncare con un prodotto GYS per collegamento USB.
Il SUM è riconosciuto come una porta serialle sul computer (COM in Windows, /dev/tty in Linux).

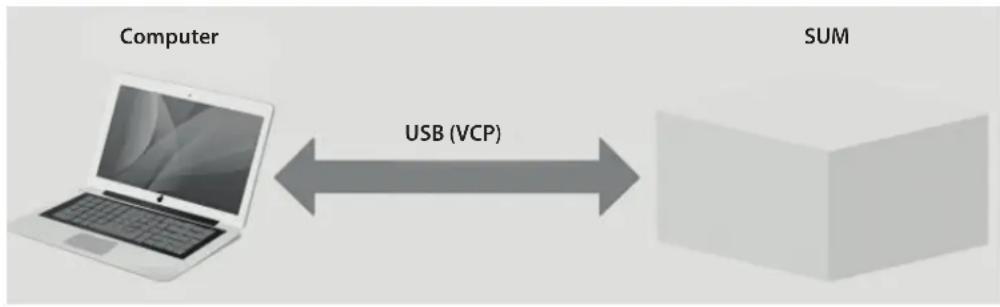

Il SUM istanzia una porta serialle virtuale (VCP). Non necessita di una configurazione particolare riguardo il Baud rate, il numero di bit nel byte, laibilità e i bit di stop.

INSTALLAZIONDELPIIOTA

Il Modulo Smart USB necessita l'installazione di un pilota di porta seriale virtuale (VCP).

Per i sistemi operativi Windows 7 o superiorsi connessi a internet, il pilota s'installare automaticamente.

Nel caso contrario, il file di installatione è scaricabile sul除去 ST al seguente link:

Il computer inizia sempre gli ordini con una richiesta, il SUM gli risponde sistematicamente. Se il SUM non risponde in 500 ms, non è più operazionale.

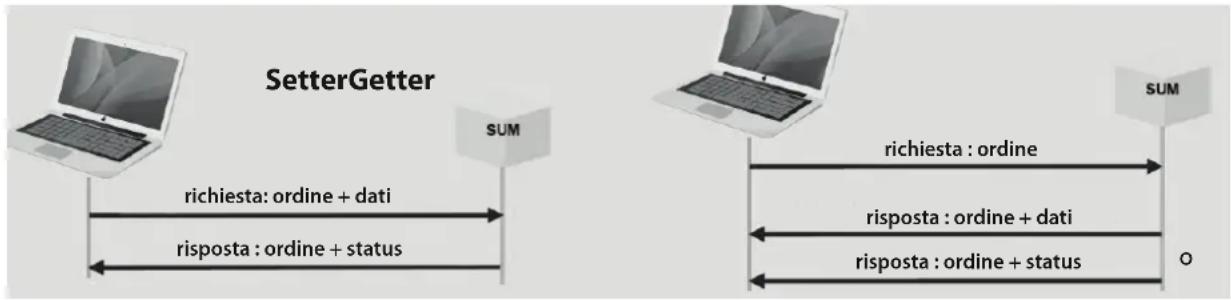

Il SUM supporta 2 tipo di richiesta-risposta: il Setter e il Getter. Il Setter applica un valore sul prodotto. Il Getter permette di leggere un valore del prodotto.

Un ordine possie almeno una dato associato (osservazione). Per il Setter, i dati sono inviati con l'ordine nella richiesta. Per un Getter, i dati sono ricevuti come risposta all'ordine associato.

Il SUM rinvia uno status nella sua risposta per indicare la riuscita della presa in considerazione dell'ordine. La risposta del Setter contiene sempre l'ordine e loi status. Per il Getter, la risposta contiene l'ordine e i dati se tutto va bene. Se no, la risposta contiene l'ordine e lo status.

SYNTAXE

Gli scambi tra il computer e il SUM vengono fatti nei caratteri ASCII.

Ogni richiesta e risposta viene terminata attraverso <CR><LF>(0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 × 0 ×

Il nome dell'ordine non contiene spazi.

Il nome dell'ordine è seguito da un uguale «=».

In una richiesta di Setter e una risposta di Getter, i dati seguono il segno uguale «=». Questi sono separati da un punto e virgola «;». Per i dati decimali, il separatore decimale è il punto «;». I dati vengono rappresentati allazza unità.

Per una richiesta di Getter, un punto interrogativo «?» segue il segno uguali «=».

Lo status possiede 2 valori : «OK» o «KO».

Esempi di scambi tra il computer e il SUM :

«Process_state=run > il computer richiede di avviare la carica.
Process_state=OK < CR> il SUM restituisce la corretta presa in considerazione dell'ordine.
«Process_state=? » domanda lo stato del processo in corso.
<Process_state=idle restituisce il valore domandato qui IDLE (procedere all'arresto).
«Process_sta=?» richiesta di Getter formata scorrettamente, il nome dell'ordine non esiste.
«Process_sta=KO<LF» restituisce una risposta d'erreore.
«Date=2020 ;13;31;08 ;53 ;10<LF»» aggiorna la data del prodotto con un valore sbagliato(MM=13).
Date KO < CR> < LF> restituisce lo status di erre.

LISTA DEI GETTER PER GYSFLASH CNT

Richiesta tipo Getter	Risposta CNT	Osservazioni
		Nomi Valori possibili Descrizione
Version=? Version=	Produit1; HW_version1;SW_version1; Produit2 ; HW_version2 ,SW_version2 ...	Produit1Produit2	es : GYSFLASH 121.12 CNT Smart USB module	Nome/i del/i prodotto/i presente sulla rete SMC
		HW_version1HW_version2	es : HW 1-2HW E0046IND1-0	Versione hardware associata
		SW_version1SW_version2	es : SW V06.01 Versione software associata
Serial=? Serial=	Produit1;SN1;Produit2;SN2...	Produit1 Produit2	es : GYSFLASH 121.12 CNT Smart USB module	Nome/i del/i prodotto/i presente sulla rete SMC
		SN1 SN2	es : 20.02.026971.000001	Numero di serie associato
Product_info=? Product_info= U;I		U	0 a 48 → in V	Tensione del caricabatterie
		I	0 a 120 → in A	Corrente del caricabatterie
Product_name=? Product_name= product_name		product_name	es : GYSFLASH 121.12 CNT	Nome del caricabatterie
MMI_state=? MII state= MII_state MII_state lock		Bloccato	unlock → Sbloccato	Lock: Bloccaggio dei pulsan- ti dell'interfaccia del caricabat- terie. In questa configurazione, solo il SUM più pilotare il caricabatterie.

Mode=:?	Mode=mode	mode	initchargeBSUVoltage_testCCA_testAlternator_testsettings	Tipodi modalità in uso
Process_state=?	Process_state=process_state	process_state	idle→in veilereun→charge en courserror→Erreur	Stato del processo (modalità)in uso
Error=?	Error=error_code;error_data	error_code	0 a 99	Codice dell'errore in corso
		error_data	0 a 1000000	Dati associati all'errore
Charge=?	Charge=group ;curve ;Unom ;Qbat	group	es : Pb-CHARGE	Nome del gruppo selezionato
		curve	es : normal	Nome della curva selezionata
		Unom	0.0 a 100.0→in V	Tensione nominale selezionata
		Qbat	0.0 a 10000.0→in Ah	Capacità batteria selezionata
BSU=?	BSU=bsu_name;Unom;Ubsu;Ibsu	bsu_name	es :DIAG+	Nome della modalità BSU selezionata
		Unom	0 a 100→in V o in S	Tensione nominale selezionatain V oNumero di volte in S a seconda della modalità BSU selezionata
		Ubsu	0.000 a 100.000→in V	Tensione del BSU selezionata
		Ibsu	0.000 a 999.999→in A	Corrente del BSU selezionata
Output_voltage=?	Output_voltage=Uout	Uout	0.000 a 100.000→in V	Tensione di uscita del carica-batterie
Output_current=?	Output_current=Iout	Iout	0.000 a 999.999→in A	Corrente di uscita del carica-batterie

Ah charge=?	Ah charge=Qchrg	Qchrg	0.0 a 10000.0 → in Ah	Ah apportati durante la carica
Ah total=?	Ah total=Qtot	Qtot	0.0 a 10000.0 → in Ah	Ah apportati in totale
Charging_time=?	Charging_time=Tchg	Tchg	0 a 10000 → in secondi	Durata della carica
Total_time=?	Total_time=Ttot	Ttot	0 a 10000 → in secondi	Durata totale
Process_step=?	process_step=step	step	idleunknownuvp wake-uprecoverydesulfation, chargeabsorption u1absorption u2verificationrefreshsupplementequalisationfloatingmaintenance restmaintenancecharge endabsorptioncomplementequalisationsupply	Tappa di carica in corso

Date=?	Date=AAAA;MM;DD,hh;mm;ss	AAAA	1998 a 2999	Anni
		MM	1 a 12	Mesi
		DD	1 a 31	Giorni
		hh	0 a 23	Ore
		mm	0 a 59	Minuti
		ss	0 a 59	Secondi
Sound=?	Sound=sound	sound	on / off	Stato dell'opzione son
Autodetect=?	Autodetect=autodetect	autodetect	on / off	Stato dell'opzione Auto-detect
Autorestart=?	Autorestart=autorestart	autorestart	on / off	Stato dell'opzione Auto-restart

LISTA DEI SETTER PER GYSFLASH CNT

Richiesta tipo Setter	Osservazioni			Risposta Gysflash
	Nomi Valori possibili Descrizione
Restart=restart restart		all → Tous, SUM inclus link → Uniquement le SUM app → Tous sauf le SUM	Redémarrage des apparèils connectés sur le réseau SMC	Restart=OK (ou KO)
MMI_state=MMI_state MMI_state		lock → Bloccato unlock → Sbloccato reboot → Reimpostazione	Lock : Bloccaggio dei pulsanti dell'interfaccia del caricabatterie. In questa configurazione, solo il SUM più pilotare il caricabat-terie.Reboot : Reimpostazione dell'interfaccia del carica-batterie	MMI_state=OK (ou KO)
Process_state=process_state	process state	idle → Arresto run → Avviamento	Avviamento o arresto del processo di carica	Process_state=OK (ou KO)
Mode=mode mode		charge BSU	Sezione del tipo di modalità	Mode=OK (ou KO)
Charge=group,curve,Unom;Qbat	group es : Pb-CHARGE Sezione del gruppo			Charge=OK (ou KO)
	curve es : normal Sezione della curva
	Unom	0.0 a 100.0 → in V	Sezione della tensione non-minale
	Qbat	0.0 a 10000.0 → in Ah	Sezione della capacità
BSU=bsu_name;Unom;Ubsu;Ibsu	bsu_name es :DIAG+		Sezione della modalità BSU	BSU=OK (ou KO)
	Unom	0 a 100 → in V (o in S)	Sezione della Tensione nominale in V (oNumero di quella in S a seconda della modalità BSU selezionata)
	Ubsu	0.000 a 100.000 → in V	Sezione della Tensione del BSU
	Ibsu	0.000 a 999.999 → in A	Sezione della Corrente del BSU
Date=AAAA;MM;DD;hh:mm:ss	AAAA	1998 a 2999	Anni	DATE=OK (ou KO)
	MM	1 a 12	Mesi
	DD	1 a 31	Giorni
	hh	0 a 23	Ore
	mm	0 a 59	Minuti
	ss	0 a 59	Secondi
Sound=sound	sound	on / off	Stato dell'opzione son	Sound=OK (ou KO)
Autodetect=autodetect	autodetect	on / off	Stato dell'opzione Auto-detect	Autodetect=OK (ou KO)
Autorestart=autorestart	autorestart	on / off	Stato dell'opzione Auto_restart	Autorestart=OK (ou KO)
Reset_error=OK	Permette di uscire dallo stato di erreore			Reset_error=OK (ou KO)

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezioni e mano d'opera).

La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
Gli incidenti causati da uso improprio (erreore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniar il dispositivo al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa delguasto.

SPECIFICATIONS TECHNIQUES / TECHNISCHE DATEN / ESPECIFICACIONES TECNICAS / TECHNISCHE SPECIFICATIES / SPECIFICHE TECNICHE.

Modèle / Reference / Model / Modelo / Model / Modello Smart USB module
Référence / Part number / Artikelnummer / Referencia / Apétiquel / Referentie / Riferimento	025974
Tension assignée d'isolement (Ui) / Rated insulation voltage (Ui) / Isolierungsspannung (Ui) / Tensión asignada de aislamiento (Ui) / Homenaje Hapräjeves no zoljançni (Ui) / Nominale isolatiespanning (Ui) / Tensione nominale di isolamento (Ui)	250 VRMS
Tension assignée de tenue aux chocs (Uimp) / Rated impulse withstand voltage (Uimp) / Bemessungs-Stoßspannungs-Festigkeit (Uimp) / Tensión asignada para los choques (Uimp) / Homenaje Hapräjeves bidepoxidembroe haprajexe (Uimp) / Stoo-thoudspanning (Uimp) / Tensione nominale di tenutaagli shock (Uimp)	2.5 kV
Température de fonctionnement / Operating temperature / Betriebstempoatur / Tem-peratura de funct ionamento / Paoboya tempepatuya / Bedrijfstemperatuur / Tempera-tura di funzionamento	-20°C - +60°C
Température de stockage / Storage temperature / Lagertempoatur / Temperatura de almacenaje / Tempepatuya xpanenja / Opslagtemperatuur / Temperatura di stoccaggio	-20°C - +80°C
Indice de protection / Protection rating / Schutzart / Índice de protección / CTenenhézauptyi / Beveiligingsindex / Indice di protezione	IP40
Poids (câbles de charge non-compris) / Weight (load cables not included) / Gewicht (Ladekabel nicht inbegrippen) / Peso (cables de cargo no incluidos) / Bec (zarpañbte κabéliνιν KOMplékt He bxoáyt) / Gewicht (exclusief laadkabels) / Peso (cavi di carica non compresi)	85 g
Dimensions (L x H x P) / Dimensions (L x H x D) / Abmessungen (B x H x T) / Dimen-siones (L x A x A) / Pazmepby (Д x B x Μ) / Afmetingen (L x H x D) / Dimensioni (L x H x P)	69 x68 x 29 mm
Normes / Standards / Normen / Normas / Hopmby / Normen / Norme EN 60950-1	EN 62233EN 60529EN 50581EN 55014-2

PICTOGRAMMES / PIKTOGRAMME

CE	- Matériel conforme aux directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture). - Material complies with European directives. The EU declaration of conformity is available on our website (see on the cover page). - Das Gerät entspricht den europäischen Richtlinien und Normen. Die EU-Konformitätserklärung ist auf unserer Internetseite verfügbar (siehe Tietseite). - Material conforme a las Directivas europeas. La déclaration de conformidad UE está disponible en{nuestra网页 web (dirección en la portada). - Uc tropoi CTBO COOTBETCTBWT DINOPEKTHBAM EBPOSOJ3a.ДeKKLAPAZIAUE O COOTBETCTBNI DOCTYUNHDAI NOCSMOTRA HA Hauwem CaIte (Cblynka Ha oblojkke). - Het apparaat is in overeenstemming met de Europese richtlijnen. Het EU certificaat van overeenstemming kunt u vinden op once website (zie omslag van deze handleiding). - Materiale conforme alle Direttive europee La dichiarazione UE di conformità è disponibile sul nosro site internet (vedere la paglia di copertina).
UKCA	- Matériel conforme aux exigencies Britanniques. La déclaration de conformitébritannique est disponible sur notre site (voir à la page de couverture). (voir à la page de couverture). - Equipment in compliance with British requirements. The British Declaration of Conformity is available on our website (see home page). - Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätsklarung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titseite). - Equipo conforme a los requisitos bránicos. La Declaración de Conformidad Bránica está disponible en{nuestra网页 web (véase la portada). - Matérpánil coOTBETCTBWT TReBOSBANIM BENEIOBOPHTAHN. 3AABLIEHNE O COOTBETCTBNI DIA BENEIOBOPHTAHN DONTUHNHO HA Hauwem Be6-cainTe (CM. rnaBHyTO cTpanuU). - Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina). - Materiale conforme alla esigenze britanniche. La dichiarazione di conformitàBritannica è disponibile sul nosro site (vedere paglia di copertina).
Φ	- Appareil conforme aux normes Marocaines. La déclaration C, (CMIM) de conformité est disponible sur notre site internet. - Equipment in conformity with Moroccan standards. The declaration C, (CMIM) of conformity is available on our website (see cover page). - Das Gerät entspricht die marokkanischen Standards. Die Konformitätsklarung C, (CMIM) ist auf unserer Websiteverfügbar (siehe Titseite). - Equipamiento conforme a las normas marroquies. La déclaración de conformidad C, (CMIM) está disponible en{nuestra网页 web (ver pagsin de portada). - Tovap coOTBETCTBWT HOpMAM MapOKko. ДeKKLAPAZIAUE C, (CMIM) doCTYUNHDAI StKaChIBANHЯ NaHauwem caIte (CM Ha THTyNbHON CTpanHmE). - Dit materiaial voldoet aan de Marokkaanse normen. De verklaring C, (CMIM) van overeenstemming is beschikbaar op once internet site (vermeld op de omslag) - Materiale conforme alle normative marocchine. La dichiarazione C, (CMIM) di conformità è disponibile sul nosro site (vedi scheda del prodotto)
	- Ce matériel fait l'objet d'une collecte sélective selon la directive européenenne 2012/19/UE. Ne pas jeter dans une poubelle domestique ! - This material is subject to separate collection according to EU Directive 2012/19 / EU. Do not dispose with household waste! - Dieses Gerät entspricht der 2012/19/EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgaterverordnung) undarf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über ihreCOMMUNALE SAMMALSTelle für Elektron-Altgeräte ! - Este material requiere una recogida de basuras selecta según la directiva europa 2012/19/UE. iN0 tirar este producto a la basura domésica! - Θto obópudobâne nepondemitt nepepaßotke cornnapso干什么épèctimbe Ebrocòzma 2012/19/UE. He blybapcsbátB vobiúm ymocorpocbopniki! - Dit materialia maekt deel uit van een gericht inzamelingsbeleid volgens de Europese richtlijn 2012/19/EU. Niet weglooien met het huishoudelijk afval ! - Questo materiaile è soggetto alla raccolta differenziata seconda la direttiva europea 2012/19/UE. Non smaltire con i rifiuti domestici.
	- Produkt recyclable qui relève d'une consigne de tri - This product should be recycled appropriately - Produkt muss getrennt entsorgt werden. Werfen Sie das Gerät nicht in den Hausmüll. - Producto reciclable que requiere una separación determinada. - Θtot annapat pondemitt utvnizauani - Product recyclebaar, nicht bij het huishoudelijk afval gooien - Prodotto riciclabile che assume un ordine di smistamento

GYS SAS
