Produkttyp	Elektronisches Kommunikationsmodul
Marke	GYS
Modell	Smart USB Module (SUM)
Hauptfunktion	Ermöglicht die Steuerung eines GYS-Geräts mit SMC-Anschluss über USB-Kommunikation
Geräteanschluss	SMC-Stecker mit Kabel
Computeranschluss	USB-Stecker mit Kabel
Statusanzeige	Dauerhaft grün: OK, bereit zur Kommunikation; Schnell blinkend orange: Initialisierung; Dauerhaft orange: Keine Stromversorgung oder SMC-Kommunikation; Aus: Keine USB-Stromversorgung; Langsam blinkend orange: Interner Fehler
Kommunikationsprotokoll	ASCII, virtueller serieller Port (VCP), Anfragen/Antworten mit
Kompatible Betriebssysteme	Windows 7 und höher, Linux (erkannt als /dev/tty)
Stromversorgung	Über USB-Anschluss (5 V)
Treiberinstallation	Automatisch unter Windows 7+ mit Internetverbindung; andernfalls Download von der ST-Website
Wartung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Verwendung im Innenbereich, nicht dem Regen aussetzen
Konformität	Europäische, britische und marokkanische Richtlinien (CMIM)
Garantie	2 Jahre, Teile und Arbeit, ausgenommen normaler Verschleiß und unsachgemäße Verwendung
Entsorgung	Getrennte Sammlung, nicht in den Hausmüll werfen

Häufig gestellte Fragen - Smart USB Module GYS

Wie verbinde ich das Smart USB Module mit meinem GYS-Gerät?

Schließen Sie den SMC-Stecker des SUM mit dem SMC-Kabel an das GYS-Gerät (z.B. Gysflash CNT) an. Verbinden Sie dann den USB-Stecker mit dem Computer. Schalten Sie beide Geräte ein.

Was bedeutet dauerhaft orangefarbene Anzeige?

Eine dauerhaft orangefarbene Anzeige weist auf fehlende Stromversorgung oder fehlende SMC-Kommunikation hin. Überprüfen Sie den Anschluss des SMC-Kabels.

Wie installiere ich den Treiber des Smart USB Module?

Unter Windows 7 oder höher mit Internetverbindung wird der Treiber automatisch installiert. Andernfalls laden Sie das VCP-Installationsprogramm von der STMicroelectronics-Website herunter.

Welches Format haben die Befehle zur Kommunikation mit dem SUM?

Die Befehle sind in ASCII und enden mit . Für einen Setter: =. Für einen Getter: =?. Die Daten werden durch Semikolons getrennt. Beispiel: Process_state=run zum Starten des Ladevorgangs.

Was tun, wenn das SUM nicht innerhalb von 500 ms antwortet?

Wenn das SUM nicht innerhalb von 500 ms antwortet, ist es nicht mehr betriebsbereit. Überprüfen Sie die USB- und SMC-Verbindungen, starten Sie die Geräte neu und installieren Sie den Treiber bei Bedarf neu.

Wie sperre ich die Tasten des Ladegeräts mit dem SUM?

Senden Sie den Setter-Befehl MMI_state=lock. Die Tasten des Ladegerät-Interfaces werden gesperrt und nur das SUM kann das Ladegerät steuern.

Welche Fehlercodes sind bei der Verwendung möglich?

Die Fehlercodes reichen von 0 bis 99, mit zugehörigen Daten. Verwenden Sie den Getter-Befehl Error=? um den aktuellen Fehlercode zu erhalten. Um einen Fehler zurückzusetzen, senden Sie Reset_error=OK.

Kann ich das SUM mit einem Linux-Betriebssystem verwenden?

Ja, unter Linux wird das SUM als virtueller serieller Port (z.B. /dev/ttyACM0) erkannt. Es ist keine spezielle Konfiguration von Baudrate, Bits oder Parität erforderlich.

Wie reinige ich das Smart USB Module?

Verwenden Sie ein trockenes Tuch zur Reinigung der Oberflächen. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Was tun bei einem Defekt des Smart USB Module?

Senden Sie das Gerät mit einem datierten Kaufbeleg und einer Fehlerbeschreibung an Ihren Händler zurück. Die 2-jährige Garantie deckt Herstellungsfehler ab.

BEDIENUNGSANLEITUNG Smart USB Module GYS

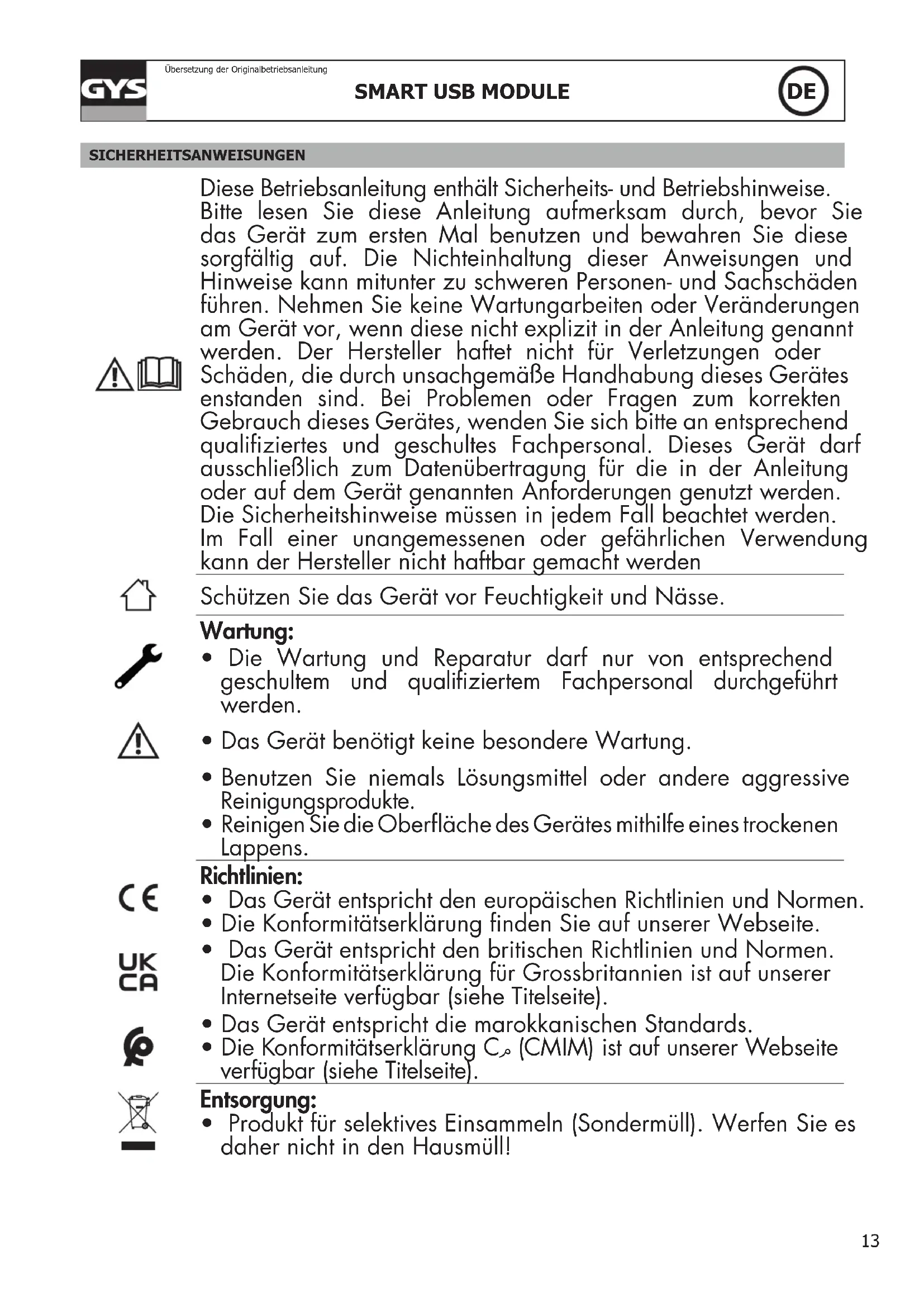

SICHERHEITSANWEISUNGEN

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannot werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäß Handhabung these Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch these Gerätes, wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal. Dieses Gerät darf ausschließlich zum Datenübertragung fur die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitshinweise mussen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden

Schützen Sie das Gerät vor Feuchtigkeit und Nasse.

Wartung:

Die Wartung und Reparatur sind von entsprechend geschultem und qualifiziertem Fachpersonal durchgeführt werden.

Das Gerät benöttigt keine besondere Wartung.
- Benutzen Sie niemals Lösungsmittel oder andere aggressive Reinigungsdprodukte.
- Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappens.

Richtlinien:

Das Gerat entspricht den europäischen Richtlinien und Normen.
Die Konformitätserklarung finden Sie auf unserer Website.
- Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
Das Gerät entspricht die marokkanischen Standards.
- Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für selektives Einsammeln (Sondermull). Werfen Sie es dazu nicht in den Hausmull!

BESCHREIBUNG (FIG 1)

Das Smart USB Module ist ein Zubehör zur Steuerung eines GYS-Geräts, welche über einen SMC-Anschluss und einen USB-Anschluss verfügt.

1 SMC-Anschluss
2 SMC-Kabel
3 US-B-Anschluss
4 U$B-Kabel
5 Kontrollleuchte

INSTALLATION

1. Verbinden Sie das SUM mit dem zu steuernden GYS-Gerät (z.B. Gysflash CNT) mit Hilfe des SMC-Kabels.
2. Verbinden Sie das SUM mit dem Computer mit Hilfe des USB-Kabels.

1. Schalten Sie das zu steuernde Gerät und den Computer ein.
2. Prufen Sie die Anzeige der Kontrollleuche (5) :

Anzeige der Kontrollleuche Bedeutung
grün, leuchtend SUM OK, bereit
orange, schnell blinkend SUM unmittelbar nach Einschalten oder Update erfolgt. Dieser Zustand endet nach etwa 5 Sekunden.
orange, leuchtend Pas d'alimentation	ou pas de communication sur le port SMC → Vérifier le branchement du cordon SMC.
aus Keine Spannung am USB-Anschluss	→ Prüfen Sie, ob das USB-Kabel korrekt angeschlossen wurde.
orange, langsam blinkend Interne Fehler.

FUNKTIONSWEISE

Das Smart USB Module (SUM) ermöglicht die Kommunikation mit einem GYS-Gerät durch einen USB-Anschluss.

Das SUM wird durch einen Computer als serieller Port erkannt (COM auf Windows, /dev/tty auf Linux).

Das SUM meldet sich als virtueller serieller Port (VCP, Virtual COM Port) an. Es ist keine spezielle Konfiguration erforderlich bezüglich der Baud rate, der Anzahl der Bits in einem Byte, dem Paritätssbit und den Stopbits.

INSTALLATION DES TREIBERS

Das Smart USB Module erfordert die Installation eines Treibers für einen virtuellen seriellen Port (VCP).

In einem Windows-Betriebssystem (Version 7 oder higher) erfolgt bei Vorliegen einer Verbindung zum Internet die Installation automatisch.

Andernfalls kann die ausfuhrbare Datei zur Installation von der ST-Seite von dem folgenden Link heruntergeladen werden :

Der Computer beginn Befehle mit einer Abfrage, das SUM anteortet darauf. Antwortet das SUM nicht innerhalb von 500 ms, so ist es nicht betriebsbereit.

Das SUM unterstützt 2 Typen von Abfrage und Antwort : Setter und Getter. Die Setter-Funktion liest einen Wert ein. Die Getter-Funktion liest einen Wert aus.

Ein Befehl beinhaltet zumindest einen Parameter (Argument). Mit der Setter-Funktion werden die Werte mit dem Argument in der Abfrage gesendet. Mit der Getter-Funktion sind die Werte in der Antwort erhalten zusammen mit dem zugehörigen Argument.

Das SUM sendet in der Antwort eine Statusmeldung und bestätigt somit den Erhalt des Befehls. Die Antwort in der Setter-Funktion beinhaltet immer das Argument und die Statusmeldung. In der Getter-Funktion beinhaltet die Antwort das Argument und die Werte, wenn dies fehlerlos abläuft. Andernfalls beinhaltet die Antwort das Argument und die Statusmeldung.

SYNTAX

Die Kommunikation zwischen Computer und SUM erfolgt mit dem ASCII-Zeichensatz.

Jede Abfrage und jeder Antwort endet mit <CR><LF> (oder 0x0D0A oder «r\n»).

Die Befehle enthalten keine Leerzeichen.

Auf einen Befehl folgt ein Gleichheitszeichen =

In einer Abfrage an die Setter-Funktion und in einer Antwort der Getter-Funktion folgen die Daten einem Gleichheitszeichen «=». Die Daten sind mit einem Strichpunkt «;» getrennt. Als Dezimalpunkt in Dezimalzahlen dient der Punkt «.». Die Werte werden ohne Einheit ausgegeben.

In einer Abfrage an die Getter-Funktion folgt auf ein Gleichheitszeichen «=» ein Fragezeichen «?».

Der Status kann zwei Werte einnehmen : «OK» oder «KO».

Beispiele für die Kommunikation zwischen Computer und SUM :

Process_state run < CR>< LF> Der Computer veranlasst den Start des Ladevorgangs.
«Process_state=OK<LF»Das SUM bestätigt den Erhalt des Befehls.
Process_state ? < CR > < LF > Fordert den Zustand des aktuellen Prozesses an.
Process_state idle < CR>< LF> Meldet den verlangten Wert, hier: IDLE (Prozess unterbrochen).
Process_sta = ? < CR > < LF > Format der Getter-Abfrage nicht zulässig, der Name des Befehls ist unbekannt.
«Process_sta=KO«Date=2020;13;31;08;53;10\\> Update von Datum und Uhrzeit, hier mit einem unzulässigen Datum (MM=13).
«Date=KO<LF»» Ausgabe eines Fehlers.

LISTE ALS GETTER FÜR GYSFLASH CNT

Abfrage des Typs Getter	Antwort des Gysflash CNT	Argunte
			Mögliche Werte Beschreibung
Version=? Version=	Produit1;HW_version1;SW_version1;Produit2; HW_version2; SW_version2...	Produit1Produit2	Beispiel :GYSFLASH 121.12 CNTSmart USB module	Name(n) des(der) Geräts(-e) imSMC-Netzwerk
		HW_version1HW_version2	Beispiel :HW 1-2HW E0046IND1-0	Hardware-Version
		SW_version1SW_version2	Beispiel : SW V06.01 Software	e-Version
Serial=? Serial=	Produit1;SN1;Produit2;SN2...	Produit1 Produit2	Beispel : GYSFLASH 121.12 CNT Smart USB module	Name(n) des(der) Geräts(-e) im SMC-Netzwerk
		SN1 SN2	Beispel : 20.02.026971.000001	Seriennummer
Product_info=? Product_info= U,I		U	0 bis 48 → in V	Spannung des Ladegeräts
		I	0 bis 120 → in A	Stromstände des Ladegeräts
Product_name=? Product_name= product_name product_name Beispel : GYSFLASH 121.12 CNT				Name des Ladegeräts
MMI_state=? MMI_state= MMI_state MMI_state lock		→ gesperrt	unlock → entsperrt	LOCK : Sperrung der Tasten auf dem Bedienfeld des Lade- geräts. In dieser Konfiguration kann das Ladegerät nur vom SUM gesteuert werden.

Mode=?	Mode=mode	mode	initchargeBSUVoltage_testCCA_testAlternator_testsettings	Aktueller Modus
Process_state=?	Process_state=process_state	process_state	idle → Stand-by-Modusrun → Ladevorgangerror → Fehler	Zustand des aktuellen Prozesses (Modus)
Error=?	Error=error_code;error_data	error_code	0 bis 99	Fehlercode
		error_data	0 bis 1000000	Dem Fehler zugeordneter Wert
Charge=?	Charge=group ,curve;Unom;Qbat	group	Beispiel : Pb-CHARGE	Name der gewährten Gruppe
		curve	Beispiel : normal	Name der gewährten Ladekenn-line
		Unom	0.0 bis 100.0 → in V	Gewährte Nennspannung
		Qbat	0.0 bis 10000.0 → in Ah	Gewährte Batteriekapazität
BSU=?	BSU=bsu_name;Unom;Ubsu;Ibsu	bsu_name	ex :DIAG+	Name des gewährten BSU-Modus
		Unom	0 bis 100 → in V oder in S	Gewährte Nennspannung in Voder Anzahl der Zellen in S, je nach gewährtem BSU-Modus
		Ubsu	0.000 bis 100.000 → in V	Spannung der gewährten BSU
		Ibsu	0.000 bis 999.999 → in A	Stromstände der gewährten BSU
Output_voltage=?	Output_voltage=Uout	Uout	0.000 bis 100.000 → in V	Ausgangsspannung des Ladegeräts
Output_current=?	Output_current=Iout	Iout	0.000 bis 999.999 → in A	Ausgangsstromstände des Ladegeräts

Ah charge=?	Ah charge=Qchrg	Qchrg	0.0 bis 10000.0 → in Ah	Aktuelle Ladungsmenge
Ah_total=?	Ah_total=Qtot	Qtot	0.0 bis 10000.0 → in Ah	Gesamte Ladungsmenge
Charging_time=?	Charging_time=Tchg	Tchg	0 bis 10000 → in Sekunden	Ladedauer ohne Wartung, oder Dauer des aktiven Modus, oder Dauer des zuletzt verwendenten Modus
Total_time=?	Total_time=Ttot	Ttot	0 bis 10000 → in Sekunden	Ladedauer mit Wartung, oder Dauer des aktiven Modus, oder Dauer des zuletzt verwendenten Modus
Process_step=?	Process_step=step	step	idle unknown uvp wake-up recovery desulfation, charge absorption u1 absorption u2 verification refresh supplement equalisation floating maintenance rest maintenance charge end absorption complement equalisation supply	Phase des Ladevorgangs
Date=? Date=	AAAA;MM;DD;hh;mm;ss AAAA 19	98 bis 2999 Jahr
		MM	1 bis 12	Monat
		DD	1 bis 31	Tag
		hh	0 bis 23	Stunde
		mm	0 bis 59	Minute
		ss	0 bis 59	Sekunde
Sound=? Sound=	sound sound on / off Warnton ein/aus
Autodetect=?	Autodetect=autodetect	autodetect	on / off	Option Auto-detect ein/aus
Autorestart=?	Autorestart=autorestart	autorestart	on / off	Option Auto_restart ein/aus

LISTE ALS SETTER FÜR GYSFLASH CNT

Abfrage des Typs Setter	Argunte			Antwort des Gysflash
	Parameter	Mögliche Werte	Beschreibung
Restart=restart	restart	all → Tous, SUM inclus link → entsprrt app → Neustart	Redémarrage des apparëls connectés sur le réseau SMC	Restart=OK (ou KO)
MMI_state=MMI_state	MMI_state	lock → gesperrt unlock → Déverrouillé reboot → Réinitialisation	lock : Sperrung der Tas-ten auf dem Bedienfeld des Ladegeräts. In dieser Konf-guration kann das Ladegerät nur vom SUM gesteuert werden.Reboot : Neustart des Be-dienfeldes des Ladegeräts	MMI_state=OK (ou KO)
Process_state=process_state	process state	idle → Unterbrechung run → Start	Start oder Unterbrechung des aktuellen Prozesses	Process_state=OK (ou KO)
Mode=mode	mode	charge BSU	Auswahl des Modus-Typs	Mode=OK (ou KO)
Charge=group;curve,Unom,Qbat	group	Beispiel : Pb-CHARGE	Auswahl der Gruppe	Charge=OK (ou KO)
	curve	Beispiel : normal	Auswahl der Ladekennlinie
	Unom	0.0 bis 100.0 → in V	Auwahl der Nennspannung
	Qbat	0.0 bis 10000.0 → in Ah	Auswahl der Kapazität
BSU=bsu_name;Unom;Ubsu;Ibsu	bsu_name	Beispiel : DIAG+	Auswahl des BSU-Modus	BSU=OK (ou KO)
	Unom	0 bis 100 → in V (oder in S)	Auswahl der Nennspannung in V (oder Anzahl der Zellen in S, je nach gewähltem BSU-Modus)
	Ubsu	0.000 bis 100.000 → in V	Auswahl der Spannung der BSU
	Ibsu	0.000 bis 999.999 → in A	Auswahl der Stromstärke der BSU
Date=AAAA;MM;DD;hh,mm,ss	AAAA	1998 bis 2999	Jahr	DATE=OK (ou KO)
	MM	1 bis 12	Monat
	DD	1 bis 31	Tag
	hh	0 bis 23	Stunde
	mm	0 bis 59	Minute
	ss	0 bis 59	Sekunde
Sound=sound	sound	on / off	Warnton ein/aus	Sound=OK (ou KO)
Autodetect=autodetect	autodetect	on / off	Option Auto-detect ein/aus	Autodetect=OK (ou KO)
Autorestart=autorestart	autorestart	on / off	Option Auto-restart ein/aus	Autorestart=OK (ou KO)
Reset_error=OK	Beendet die Fehlerbehandlung			Reset_error=OK (ou KO)

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiber der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöbe, Demontage).
• Durch Umwelterinflüsse entwickelte Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoraranschages durch den Besteller. Im Fall einer Garantieleistung tragt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

De garantie dekt nicht :
