Produkttyp	Elektronisches Zubehörmodul
Marke	GYS
Modell	Smart HUB Module (SHM)
Netzversorgung	Einphasig 230 V (50-60 Hz), 16 A, Stecker CEE7/7
Abmessungen (B x H)	168 x 186 mm
Maximale Anzahl angeschlossener Module	4 (Gysflash CNT)
Hauptfunktionen	Mehrere Module an einem Ladegerät anschließen, Parallelschaltung identischer Gysflash CNT-Ladegeräte (bis zu 4)
Anschlussart	SMC-Kabel, DB9-Verbindung zur Kommunikation
Betriebstemperatur	Nicht über 50°C
Wartung	Vor Reinigung den Stecker ziehen, trockenes Tuch verwenden, keine Lösungsmittel
Sicherheit	Nur für Innenräume, nicht Regen aussetzen, nicht bei beschädigtem Kabel verwenden, Steckdose mit Erdung
Mitgeliefertes Zubehör	SMC-Kabel, Netzkabel 16 A CEE7/7
Garantie	2 Jahre (Teile und Arbeit)
Konformität	CE, EAC, UKCA, CMIM (Maroc)
Kundendienst	GYS France : [phone], [e-mail]

Häufig gestellte Fragen - Smart HUB Module GYS

Wie schließe ich mehrere Module an das Smart HUB Module an?

Schließen Sie ein Gysflash CNT-Ladegerät an Kanal 1 über das mitgelieferte SMC-Kabel an. Schließen Sie die zusätzlichen Module an die anderen Kanäle an (max. 4 insgesamt). Der Netzanschluss kann erforderlich sein, wenn die Anzahl der Module die Anzahl der Ladegeräte übersteigt.

Wie konfiguriere ich die Parallelschaltung mehrerer Gysflash CNT?

Trennen Sie die Ladegeräte vom Netz, öffnen Sie sie und stellen Sie die Mikroschalter ein, um einen Master und bis zu 3 Slaves (unterschiedliche Positionen) zu definieren. Schließen Sie sie, schalten Sie den Master ein, aktivieren Sie den Multi-Ladegerät-Modus im Menü und wählen Sie die Anzahl der Slaves. Wiederholen Sie dies für jeden Slave.

Was tun bei Fehler Err27 (Cable_NOK)?

Dieser Fehler weist auf einen Fehler bei der Parallelschaltung der Ladekabel hin. Überprüfen Sie, ob die Kabel in gutem Zustand und fest mit dem Power Hub Module (PHM) verbunden sind. Ersetzen Sie defekte Kabel gegebenenfalls.

Was tun bei Fehler Err28 (COM_NOK)?

Dieser Fehler zeigt ein Kommunikationsproblem zwischen den Ladegeräten an. Überprüfen Sie die Montage des Smart HUB Module und die Konfiguration der Slaves (Positionen SLAVE X). Ersetzen Sie die DB9-Kabel bei Bedarf.

Kann ich das Smart HUB Module ohne Anschluss des Netzkabels verwenden?

Ja, wenn genauso viele Gysflash-Ladegeräte wie Module angeschlossen sind. Wenn mehr Module als Ladegeräte vorhanden sind, muss das Netzkabel angeschlossen werden, um die zusätzlichen Kanäle zu versorgen.

Wie kalibriere ich die Ladekabel?

Rufen Sie am Master-Ladegerät das Untermenü CALIBRATION CABLES auf, schließen Sie die Ausgangsklemmen des PHM kurz und drücken Sie START/STOP. Bestätigen Sie den Vorgang.

Wie hoch ist die maximale Leistung mit 4 Gysflash CNT?

Mit 4 Gysflash 101.12 CNT-Ladegeräten kann der Ladestrom bis zu 400 A betragen.

Wie befestige ich das Smart HUB Module?

Zwei Möglichkeiten: Wandmontage (Schrauben nicht im Lieferumfang) oder am Gysflash XL-ND-Wagen (Art.-Nr. 028890) mit den im Lieferumfang des Wagens enthaltenen Schrauben.

Wie lange ist die Garantiezeit des Smart HUB Module?

Die Garantie beträgt 2 Jahre ab Kaufdatum und deckt Herstellungsfehler (Teile und Arbeit) ab. Nicht abgedeckt sind normale Abnutzung, Transportschäden oder unsachgemäße Verwendung.

Wie reinige ich das Smart HUB Module?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG Smart HUB Module GYS

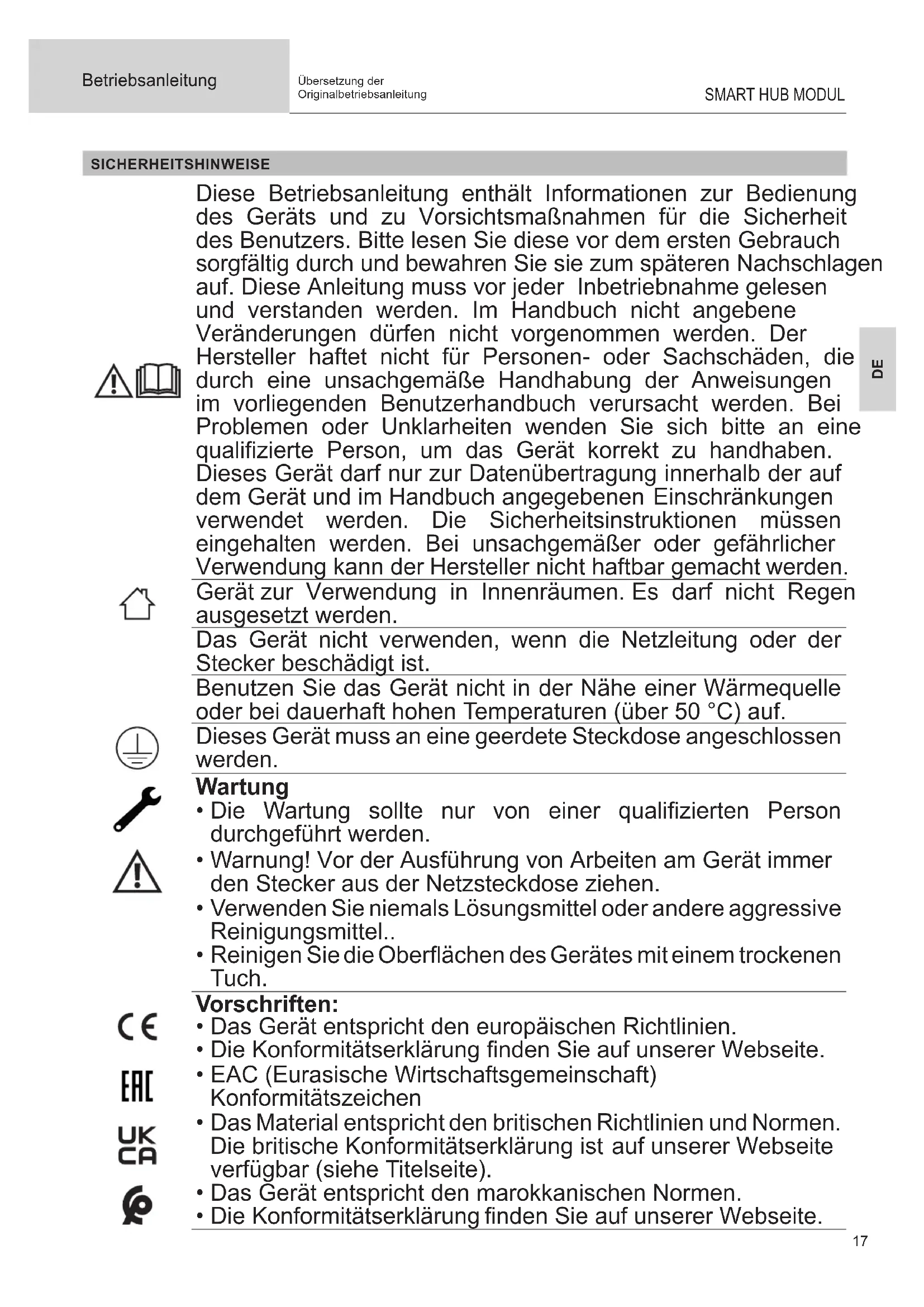

Diese Betriebsanleitung enthält Informationen zur Bedienung des Geräts und zu Vorsichtsmaßnahmen für die Sicherheit des Benutzers. Bitte lesen Sie diese vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Diese Anleitung muss vor jeder Inbetriebnahme gelesen und verstanden werden. Im Handbuch nicht angebene Veränderungen dürfen nicht vorgenommen werden. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch eine unsachgemäße Handhabung der Anweisungen im vorliegenden Benutzerhandbuch verursacht werden. Bei Problemen oder Unklarheiten wenden Sie sich bitte an eine qualifizierte Person, um das Gerät korrekt zu handhaben. Dieses Gerät darf nur zur Datenübertragung innerhalb der auf dem Gerät und im Handbuch angegebenen Einschränkungen verwendet werden. Die Sicherheitsinstruktionen müssen eingehalten werden. Bei unsachgemäßer oder gefährlicher Verwendung kann der Hersteller nicht haftbar gemacht werden.

Gerät zur Verwendung in Innenräumen. Es darf nicht Regen ausgesetzt werden.

Das Gerät nicht verwenden, wenn die Netzleitung oder der Stecker beschädigt ist.

Benutzen Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50 °C) auf.

Dieses Gerät muss an eine geerdete Steckdose angeschlossen werden.

Wartung

• Die Wartung sollte nur von einer qualifizierten Person durchgeführt werden.
- Warnung! Vor der Ausführung von Arbeiten am Gerät immer den Stecker aus der Netzsteckdose ziehen.
- Verwenden Sie niemals Lösungsmittel oder andere aggressive Reinigungsmittel..
- Reinigen Sie die Oberflächen des Gerätes mit einem trockenen Tuch.

CE

EAC

UK CA

Vorschriften:

• Das Gerät entspricht den europäischen Richtlinien.
  • Die Konformitätserklärung finden Sie auf unserer Webseite.
• EAC (Eurasische Wirtschaftsgemeinschaft) Konformitätszeichen
• Das Material entspricht den britischen Richtlinien und Normen. Die britische Konformitätserklärung ist auf unserer Webseite verfügbar (siehe Titelseite).
• Das Gerät entspricht den marokkanischen Normen.
  • Die Konformitätserklärung finden Sie auf unserer Webseite.

Entsorgung:

- Dieses Gerät muss getrennt entsorgt werden. Nicht mit dem Hausmüll entsorgen.

ALLGEMEINE BESCHREIBUNG

1. Das Smart Hub Modul (SHM) ist ein Zubehörteil, mit dem mehrere Module (maximal 4) an ein einziges Gysflash CNT-Ladegerät angeschlossen werden können.

1 Modul Mehrere Module

1. Das SHM verwaltet die Kommunikation, wenn identische Gysflash CNT-Ladegeräte parallel geschaltet werden, um ein extrem leistungsstarkes Ladegerät zu erhalten.

Beispiel: 4 Gysflash 101.12 CNT → 400 A

Für diese Funktion muss das SHM mit einem Power Hub Modul verbunden werden (Art.-Nr. 056589), das diese Leitung verwaltet.

Die Geräte besitzen einen Schutzkontaktsstecker (Schukostecker) (EEC7/7) und müssen an eine einphasige, geerdete 230V/16A (50-60Hz) Schutzkontaktsteckdose angeschlossen werden.

ANSCHLUSS MEHRERER MODULE

Damit das SHM funktioniert, muss ein Gysflash CNT-Ladegerät an Kanal Nr. 1 angeschlossen werden (ABB. II).

Verwendung der Netzleitung

- Wenn die Anzahl der am SHM angeschlossenen Module der Anzahl der angeschlossenen GYSFLASH-Geräte entspricht, ist ein separater Netzanschluss nicht zwingend erforderlich. Jedes Gysflash versorgt das am gleichen Kanal angeschlossene Modul mit Energie.

Um die Stromversorgung eines Ladegerätes zu nutzen, muss ein Modul an den gleichen Kanal wie ein Gysflash angeschlossen werden.

- Bei Netzanschluss funktionieren alle Kanäle des SHM, ohne dass zur Versorgung aller Module eine gleiche Anzahl Gysflash benötigt wird. Benutzen Sie den Netzanschluss des SHM, wenn mehr Module als Ladegeräte an das SHM angeschlossen werden sollen.

Es muss ein Netzleitung verwendet werden
		Anzahl der angeschlossenen Module
		1 2 3	4
Anzahl der angeschlossenen Gys-flash	1		Ja Ja
	2	Nein Nein Ja Ja
	3	Nein Nein Nein Ja
	4	Nein Nein Nein Nein

Beispiel:

Ein Modul kann an Kanal 3 angeschlossen werden (LED leuchtet), wenn:

• ein Gysflash an Kanal 3 angeschlossen ist.
• die Netzleitung angeschlossen und auf Kanal 1 ein Gysflash vorhanden ist.

Einsatz eines Gysflash mit mehreren Modulen:

① Das Gysflash über das mit dem SHM mitgelieferte SMC-Kabel an Kanal 1 anschließen.
② Die Module anschließen (mit den Modulen mitgeliefertes SMC-Kabel).
③ Verbinden Sie den Netzstecker.
④ Das Ladegerät an die Batterie anschließen (siehe Gysflash-Anleitung).
⑤ Schalten Sie das Ladegerät ein.

PARALLELSCHALTUNG VON GYSFLASH CNT

Die Parallelschaltung darf nur mit identischen Gysflash CNT (4 maximal) vorgenommen werden.

Master/Slave-Anschluss:

Die Parallelschaltung der Gysflash CNT-Ladegeräte erfolgt über eine Master / Slave-Konfiguration.

→ Ein Gysflash (Master) steuert die anderen (Slaves).

Alle Geräte müssen dafür entsprechend konfiguriert werden.

1	Die Gysflash CNT öffnen.⚠ Ziehen Sie den Netzstecker Ihres GYSFLASH mindestens 10 Minuten vor der Demontage. Dieser Vorgang sollte nur von einer qualifizierten Person durchgeführt werden.
2	Suchen Sie die Mikroschalter zur Master/Slave-Konfiguration.Werksseitig ist das Gysflash immer als Master konfiguriert.Konfigurieren Sie das Gerät entsprechend der gewünschten Benutzung:Master Slave 1 Slave 2 Slave 3
	[WOG4] Jedes parallel geschaltete Gysflash muss zwingend eine andere Position haben.Z. B. darf es nicht zwei Master oder zwei Slave 1 geben.
3	Die Gysflash CNT schließen.
4	Das Master-Ladegerät einschalten und den Modus „Multi-Ladegerate“ wie folgend aktivieren:
	- Die Mode-Taste für drei Sekunden drücken, um das Menü „CONFIGURATION“ zu öffnen.
	- Mit den Pfeiltasten zum Modus „Multi-Ladegerate“ wijieren.	KONFIGURATIONModus Multi-Ladegerate
	- Select drücken, um den Modus zu öffnen.	Modus Multi-LadegerateOFF
	- Nochmals Select zur Bestätigung drücken und mit den Pfeiltasten die passende Konfiguration wählen: „MASTER + 1 SLAVE“ — „MASTER + 2 SLAVE“ — „MASTER + 3 SLAVE“.	Modus Multi-LadegerateMASTER + X SLAVE
	- Zur Bestätigung zum letzten Mal Select drücken. Das Gysflash startet neu.	SELECT
5	Das/die Slave-Ladegerät/e einschalten und den folgenden Vorgang durchführen, um den Modus „Multi-Ladegerate“ zu aktivieren:
	- Die Mode-Taste für drei Sekunden drücken, um das Menü „Configuration“ zu öffnen.	MODE
	- Mit den Pfeiltasten zum Modus „Multi-Ladegerate“ wijieren.		KONFIGURATIONModus Multi-Ladegerate
	- Select drücken, um den Modus zu öffnen.	SELECT	Modus Multi-LadegerateOFF
	- Erneut Select drücken, um den Modus zu aktivieren. Das Gysflash gibt seine Position nach der gewählten Konfiguration an: „SLAVE 1“ — „SLAVE 2“ — „SLAVE 3“.	SELECT	Modus Multi-LadegerateSLAVE X
	- Zur Bestätigung zum letzten Mal Select drücken. Die Gysflash startet neu.	SELECT	SLAVE X

Ein als Slave konfiguriertes Gysflash wird gesperrt. Zur Rückkehr in den Standard-Ladebetrieb Drei Sekunden lang auf die Taste 🟢drücken, den Modus „Multi-Ladegerate“ auf OFF umschalten, dann mit der Taste 🟢 bestätigen.

Anschlüsse und Start des Ladevorgangs:

Damit das SHM funktioniert, muss ein Gysflash CNT-Ladegerät an Kanal Nr. 1 angeschlossen werden (ABB. II).

① Die Gysflash am SHM (SMC-Kabel nicht im Lieferumfang enthalten) gemäß der gewünschten Konfiguration anschließen.
② Das Leistungskabel am PHM anschließen (siehe PHM-Anleitung).
③ Die zu ladende Batterie am PHM-Ausgang anschließen.
④ Schalten Sie das Gysflash ein.
⑤ Alle Kabel kalibrieren.
⑥ Den Ladevorgang auf dem Gysflash-Master konfigurieren.
⑦ Ladevorgang einleiten.

⑤ KALIBRIERKABEL

Verfahren zur optimalem Kompensation des durch die Ladekabel verursachten Spannungsfalls. Dieses Kompensation sollte muss mindestens einmal jährlich und nach jedem Austausch der Ladekabel durchgeführt werden.

Kalibrierverfahren:

1 Auf dem Master-Ladegerät SELECT drücken, um in das Untermenü CALIBRATION CABLES zu gelangen.	SELECT
2 Die beiden Polklemmen des PHM kurzschließen.
3 Auf START/STOP drücken, um die Kalibrierung einzuleiten.	START STOP

☑: Die Kalibrierung wird ordnungsgemäß ausgeführt.
4 Err19: Cable_NOK: Bei der Kalibrierung der Kabel ist ein Problem aufgetreten.
Die Verkabelung, den fehlerfreien Zustand der Kabel und die Kontakte überprüfen. Den Vorgang wiederholen.

FEHLERBEHEBUNG

Err27: Cable_NOK	Multi-Ladegerät-Modus :Ausfall des parallelen Ladekabels	Zu ersetzende Lastkabel.
		Schlechte Verbindung, Baugruppe (PHM) prüfen.
Err28: COM_NOK	Multi-Ladegerät-Modus :Kommunikationsfehler zwischenLadegeräten	Keine Kommunikation, überprüfen Sie die SHM-Baugruppeund die Konfiguration des Ladegeräts SLAVE X.
		Zu ersetzende(s) DB9-Kabel.

BEFESTIGUNG

Es gibt zwei Befestigungsmöglichkeiten:

→ an der Wand (Schrauben nicht im Lieferumfang enthalten)

1 168 mm 186 mm 1 2

→ am Fahrwagen des Gysflash XL-ND - Art.-Nr.028890 (die mit dem Fahrwagen mitgelieferten Schrauben verwenden).

Die Garantie deckt alle Defekte oder Herstellungsfehler für 2 Jahre ab Kaufdatum ab (Teile).

Die Garantie erstreckt sich nicht auf:

• Sonstige durch den Transport verursachte Schäden.
• Normaler Verschleiß der Teile (z. B.: Kabel, Klemmen, usw.).
• Schäden durch unsachgemäßen Gebrauch (Überspannung, Sturz, unsachgemäße Reparatur).
• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub).

Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken.

- einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung...)

- eine Fehlerbeschreibung.

Die Geräte besitzen einen Schutzkontaktsstecker (Schukostecker) (EEC7/7) und müssen an eine einphasige, geerdete 230V/16A (50-60Hz) Schutzkontaktsteckdose angeschlossen werden.
