Type de produit	Module électronique accessoire
Marque	GYS
Modèle	Smart HUB Module (SHM)
Alimentation secteur	Monophasé 230 V (50-60 Hz), 16 A, prise CEE7/7
Dimensions (L x H)	168 x 186 mm
Nombre max de modules connectés	4 (Gysflash CNT)
Fonctions principales	Connecter plusieurs modules sur un même chargeur, mise en parallèle de chargeurs Gysflash CNT identiques (jusqu'à 4)
Type de connexion	Câbles SMC, liaison DB9 pour communication
Température de fonctionnement	Ne pas dépasser 50°C
Entretien	Débrancher la prise avant nettoyage, utiliser un chiffon sec, pas de solvants
Sécurité	Usage intérieur uniquement, ne pas exposer à la pluie, ne pas utiliser si cordon endommagé, prise reliée à la terre
Accessoires inclus	Câble SMC, cordon secteur 16 A CEE7/7
Garantie	2 ans (pièces et main d'œuvre)
Conformité	CE, EAC, UKCA, CMIM (Maroc)
Service client	GYS France : [phone], [e-mail]

FOIRE AUX QUESTIONS - Smart HUB Module GYS

Comment connecter plusieurs modules au Smart HUB Module ?

Connectez un chargeur Gysflash CNT en voie n°1 via le câble SMC fourni. Branchez les modules supplémentaires sur les autres voies (max 4 au total). La présence du secteur peut être nécessaire si le nombre de modules dépasse le nombre de chargeurs.

Comment configurer la mise en parallèle de plusieurs Gysflash CNT ?

Débranchez les chargeurs, ouvrez-les et réglez les micro-interrupteurs pour définir un maître et jusqu'à 3 esclaves (positions différentes). Refermez, allumez le maître, activez le mode Multi-Chargeurs dans le menu et sélectionnez le nombre d'esclaves. Faites de même pour chaque esclave.

Que faire en cas d'erreur Err27 (Cable_NOK) ?

Cette erreur indique un échec de mise en parallèle des câbles de charge. Vérifiez que les câbles sont en bon état et bien connectés au Power Hub Module (PHM). Remplacez les câbles défectueux si nécessaire.

Que faire en cas d'erreur Err28 (COM_NOK) ?

Cette erreur signale un problème de communication entre les chargeurs. Vérifiez le montage du Smart HUB Module et la configuration des esclaves (positions SLAVE X). Remplacez les câbles DB9 si besoin.

Puis-je utiliser le Smart HUB Module sans brancher le cordon secteur ?

Oui, si autant de chargeurs Gysflash que de modules sont connectés. Si plus de modules que de chargeurs, le cordon secteur doit être branché pour alimenter les voies supplémentaires.

Comment calibrer les câbles de charge ?

Sur le chargeur maître, entrez dans le sous-menu CALIBRATION CABLES, mettez les pinces de sortie du PHM en court-circuit, puis appuyez sur START/STOP. Validez l'opération.

Quelle est la puissance maximale avec 4 Gysflash CNT ?

Avec 4 chargeurs Gysflash 101.12 CNT, le courant de charge peut atteindre 400 A.

Comment fixer le Smart HUB Module ?

Deux possibilités : fixation murale (vis non fournies) ou sur le chariot Gysflash XL-ND (réf. 028890) avec les vis fournies avec le chariot.

Quelle est la durée de garantie du Smart HUB Module ?

La garantie est de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication (pièces et main d'œuvre). Ne couvre pas l'usure normale, les dommages dus au transport ou à une mauvaise utilisation.

Comment nettoyer le Smart HUB Module ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec. N'utilisez jamais de solvants ou de produits agressifs.

MODE D'EMPLOI Smart HUB Module GYS

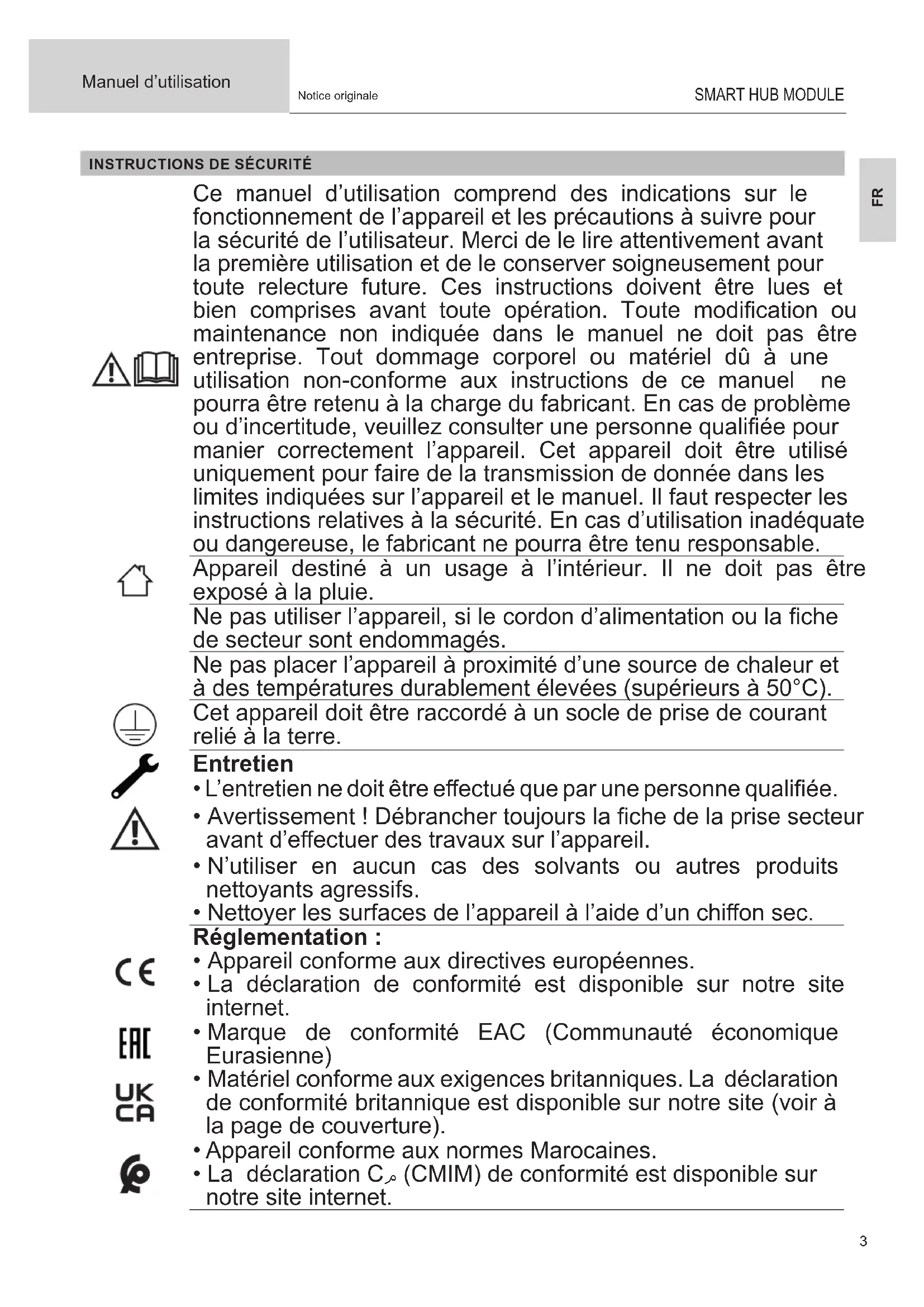

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil. Cet appareil doit être utilisé uniquement pour faire de la transmission de donnée dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieurs à 50°C).

Cet appareil doit être raccordé à un socle de prise de courant relié à la terre.

Entretien

• L'entretien ne doit être effectué que par une personne qualifiée.
- Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
- N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.
- Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne)
• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).
• Appareil conforme aux normes Marocaines.
• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

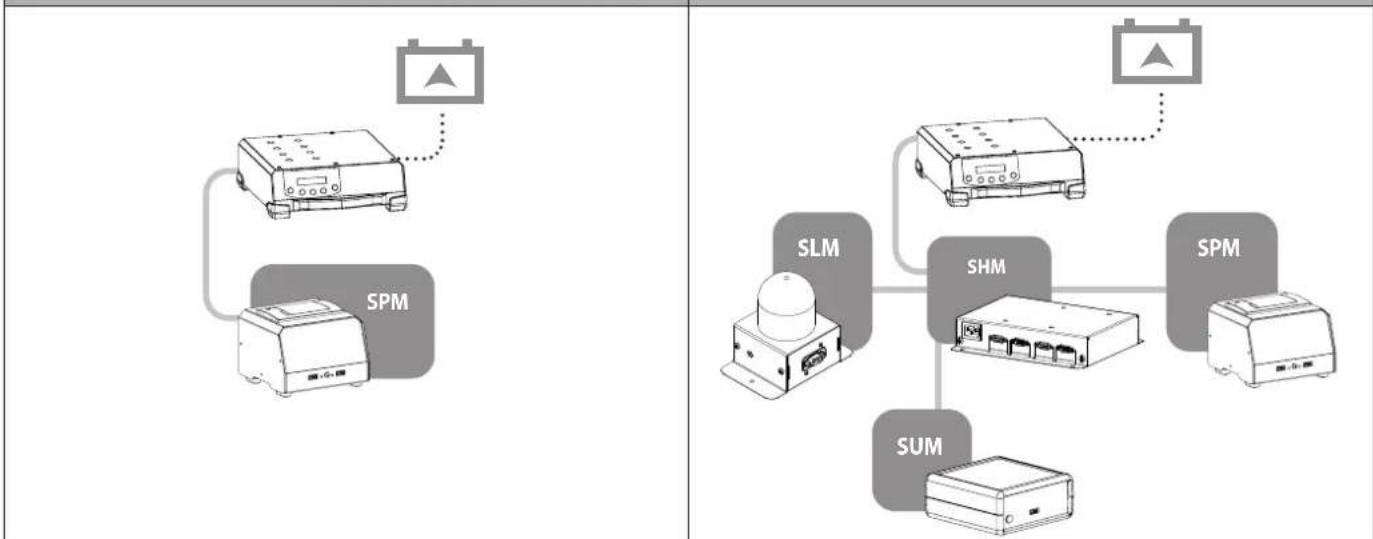

1. Le Smart Hub Module (SHM) est un accessoire permettant de connecter plusieurs modules (maximum 4) sur un même chargeur Gysflash CNT.

1 module Plusieurs modules


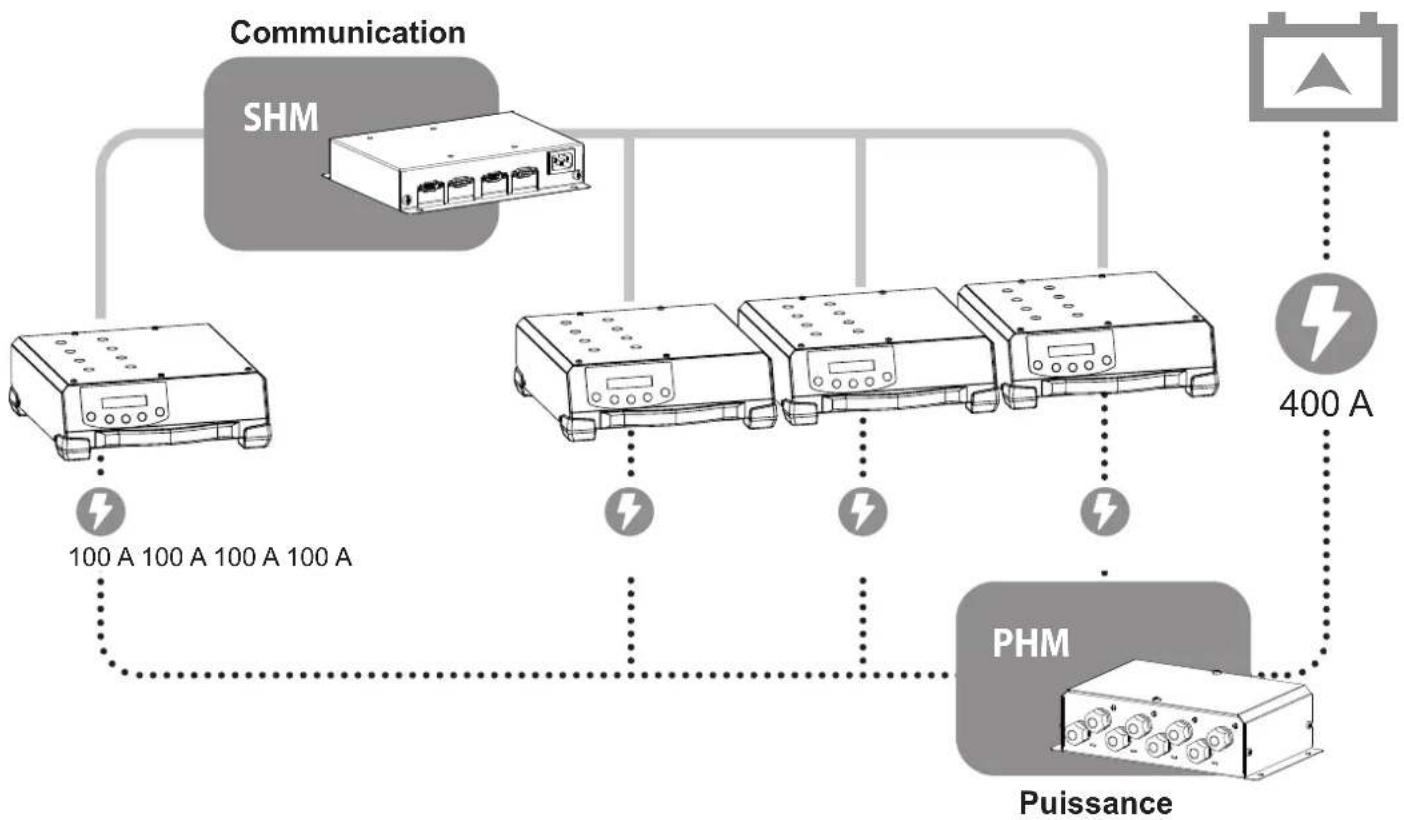

1. Le SHM gère la communication lors de la mise en parallèle de chargeurs Gysflash CNT identiques afin d'obtenir un chargeur ultra puissant.

Exemple : 4 Gysflash 101.12 CNT → 400 A

Pour cette fonction, le SHM doit obligatoirement être associé à un Power Hub Module (réf. 056589) qui gère la puissance.

Ce matériel est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 - 60 Hz) à trois fils avec un neutre relié à la terre.

CONNEXION DE PLUSIEURS MODULES

Pour que le dispositif SHM fonctionne, un chargeur Gysflash CNT doit obligatoirement être branché en voie n°1 (FIG II) via le câble SMC fourni.

Utilisation du cordon secteur

- Dans le cas où il y a autant de chargeurs que de modules connectés au SHM, la présence du secteur est non obligatoire. Chaque Gysflash fournit l'énergie nécessaire au module branché sur sa voie.

Pour bénéficifier de l'énergie fournie par le chargeur, un module doit être branché sur la même voie qu'un Gysflash.

- De manière générale, brancher le SHM au secteur ouvre toutes les voies sans avoir à recquerir au nombre de Gysflash suffisant pour alimenter tous les modules. Il doit être utilisé lorsque plus de modules que de chargeurs doivent être connectés au SHM.

Nécessité d'utiliser le cordon secteur
		Nombre de modules connectés
		1 2 3	4
Nombre de Gysflash connectés	1		Oui Oui
	2	Non Non Oui Oui
	3	Non Non Non Oui
	4	Non Non Non Non

Exemple :

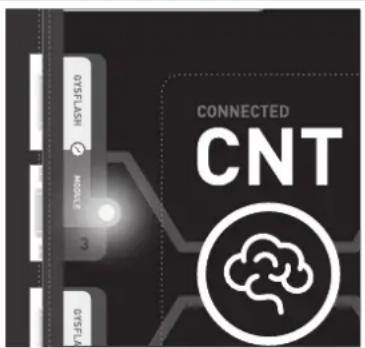

Un module peut être branché en voie 3 (LED allumée) lorsque :

• un Gysflash est connecté en voie 3.
• le cordon secteur est branché et un Gysflash présent en voie 1.

CONNECTED CNT SYSFLASH MODULE 37 SYSFIA

Connexion d'un Gysflash avec plusieurs modules :

① Connecter le Gysflash à la voie numéro 1 via le cordon SMC fourni avec le SHM.
② Connecter les modules (cordon SMC fourni avec les modules).
③ Connecter la prise secteur.
④ Connecter le chargeur à la batterie (se référer à la notice du Gysflash).
⑤ Allumer le chargeur.

MISE EN PARALLÈLE DE GYSFLASH CNT

La mise en parallèle ne peut s'effectuer qu'avec des Gysflash CNT identiques (4 maximum).

Relation Maître / Esclave :

La mise en parallèle de chargeurs Gysflash CNT se fait par l'intermédiaire d'une configuration Maître / Esclave.

→ Un Gysflash (le Maître) contrôle tous les autres (les Esclaves).

Configurer les Gysflash en Maître ou en Esclave nécessite une manipulation sur chacun d'entre eux.

1	Décapoter les Gysflash CNT.⚠ Débranchez votre GYSFLASH au moins 10 minutes avant le démontage. Cette opération ne doit être effectuée que par une personne qualifiée

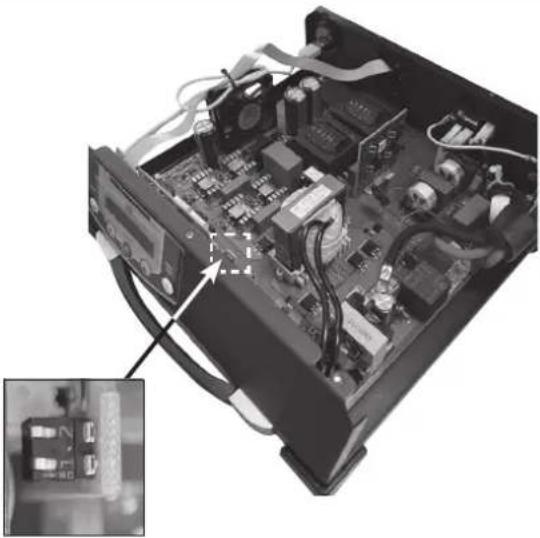

2	Repérer les micro-interrupteurs qui permettent de modifier la position en Maître / Esclave du chargeur.A sa sortie d'usine, le Gysflash est toujours en position Maître.En fonction de la configuration souhaitée, établir la position du Gysflash comme indiqué ci-dessous :Maître Esclave 1 Esclave 2 Esclave 3
	Chaque Gysflash mis en parallèle doit impérativement être sur une position différente.Il ne peut pas y avoir deux Maître ou encore deux Esclave 1 par exemple.
3	Recapoter les Gysflash CNT.
4	Allumer le chargeur Maître et réaliser la manipulation suivante pour activer le mode «Multi-Chargeurs»:
	- Appuyer 3 secondes sur le bouton Mode pour entrer dans le menu «CONFIGURATION».
	- Utiliser les flèches pour naviguer et trouver le mode «Multi-Chargeurs».		CONFIGURATIONMode Multi-Chargeurs
	- Appuyer sur Select pour entrer dans le mode.		Mode Multi-ChargeursOFF
	- Appuyer une nouvelle fois sur Select pour activer le mode et utiliser les flèches pour sélectionner la configuration qui convient à votre installation : «MASTER + 1 SLAVE» — «MASTER + 2 SLAVE» — «MASTER + 3 SLAVE».		Mode Multi-ChargeursMASTER + X SLAVE
	- Appuyer une dernière fois sur Select pour valider. Le Gysflash redémarre.
5	Allumer le(s) chargeur(s) Esclave(s) et réaliser la manipulation suivante pour activer le mode «Multi-Chargeurs»:
	- Appuyer 3 secondes sur le bouton Mode pour entrer dans le menu «Configuration».	MODE
	- Utiliser les flèches pour naviguer et trouver le mode «Multi-Chargeurs».		CONFIGURATION Mode Multi-Chargeurs
	- Appuyer sur Select pour entrer dans le mode.		Mode Multi-Chargeurs OFF
	- Appuyer une nouvelle fois sur Select pour activer le mode. Le Gysflash indique sa position suivant la configuration choisie : «SLAVE 1» — «SLAVE 2» — «SLAVE 3».		Mode Multi-Chargeurs SLAVE X
	- Appuyer une dernière fois sur Select pour valider. Les Gysflash redémarrent.		SLAVE X

Un Gysflash configuré en Esclave est verrouillé. Pour retrouver une utilisation standard du chargeur, appuyer 3 secondes sur la touche ; basculer le mode «Multi-Chargeurs» sur OFF puis valider avec la touche . SELECT

Connexions et lancement de la charge :

Pour que le dispositif SHM fonctionne, un chargeur Gysflash CNT doit obligatoirement être branché en voie n°1 (FIG II).

① Connecter les Gysflash au SHM (câbles SMC non fournis) suivant la configuration souhaitée.
② Connecter les câbles de puissance au PHM (se référer à la notice du PHM).
③ Connecter la batterie à charger en sortie du PHM.
④ Allumer tous les Gysflash.
⑤ Calibrer les câbles.
⑥ Configurer le cycle de charge sur le Gysflash Maître.
⑦ Lancer la charge.

⑤ CALIBRATION CÂBLES

Procédure permettant de calibrer les câbles de charge de l'appareil, afin que le chargeur compense de manière optimale la chute de tension due aux câbles. Il est obligatoire de réaliser cette procédure au moins une fois par an et à chaque remplacement des câbles de charge.

Procédure de calibration :
1	Sur le Gysflash Maître, appuyer sur SELECT pour entrer dans le sous-menu CALIBRATION CABLES.
2	Mettre les deux pinces ensortiedu PHMen court-circuit.
3	Appuyer sur START/STOP pour lancer la calibration.
4	: L’étalonnage s’est effectué correctement.Err19: Cable_NOK : Un problème est survenu lors de l’étalonnage des câbles.Vérifier le câblage, le bon état des câbles et la mise en court-circuit. Renouveler l’opération.

TROUBLESHOOTING

Err27: Cable_NOK	Mode Multi-chargeurs : Echec de la mise en parallèle des câbles de charge	Câbles de charge à remplacer.
		Mauvaise connexion, vérifier le montage (PHM).
Err28: COM_NOK	Mode Multi-chargeurs : Echec de communication entre les chargeurs	Pas de communication, vérifier le montage du SHM et la configuration des chargeurs SLAVE X.
		Câble(s) DB9 à remplacer.

FIXATION

Il existe deux possibilités de fixation :

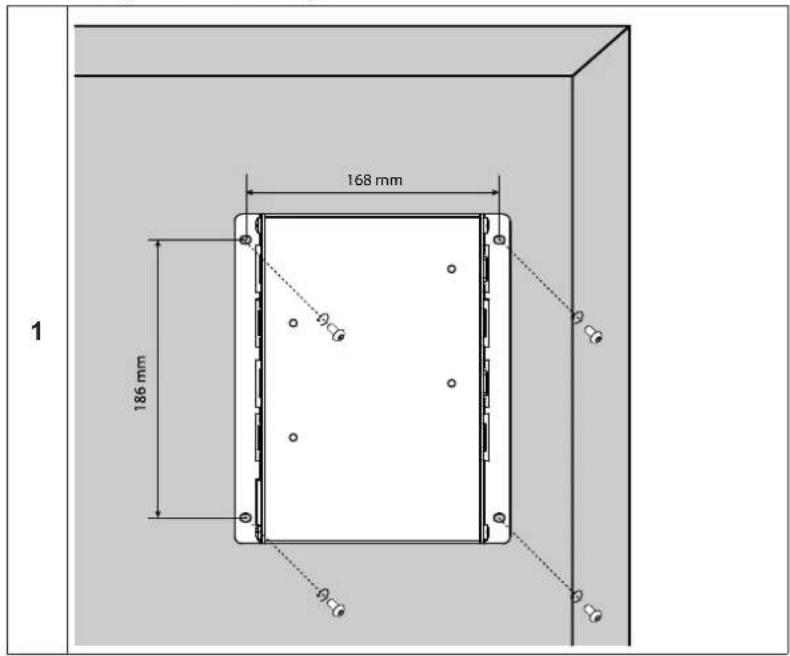

→ au mur (vis non fournies)

1 168 mm 186 mm φ θ

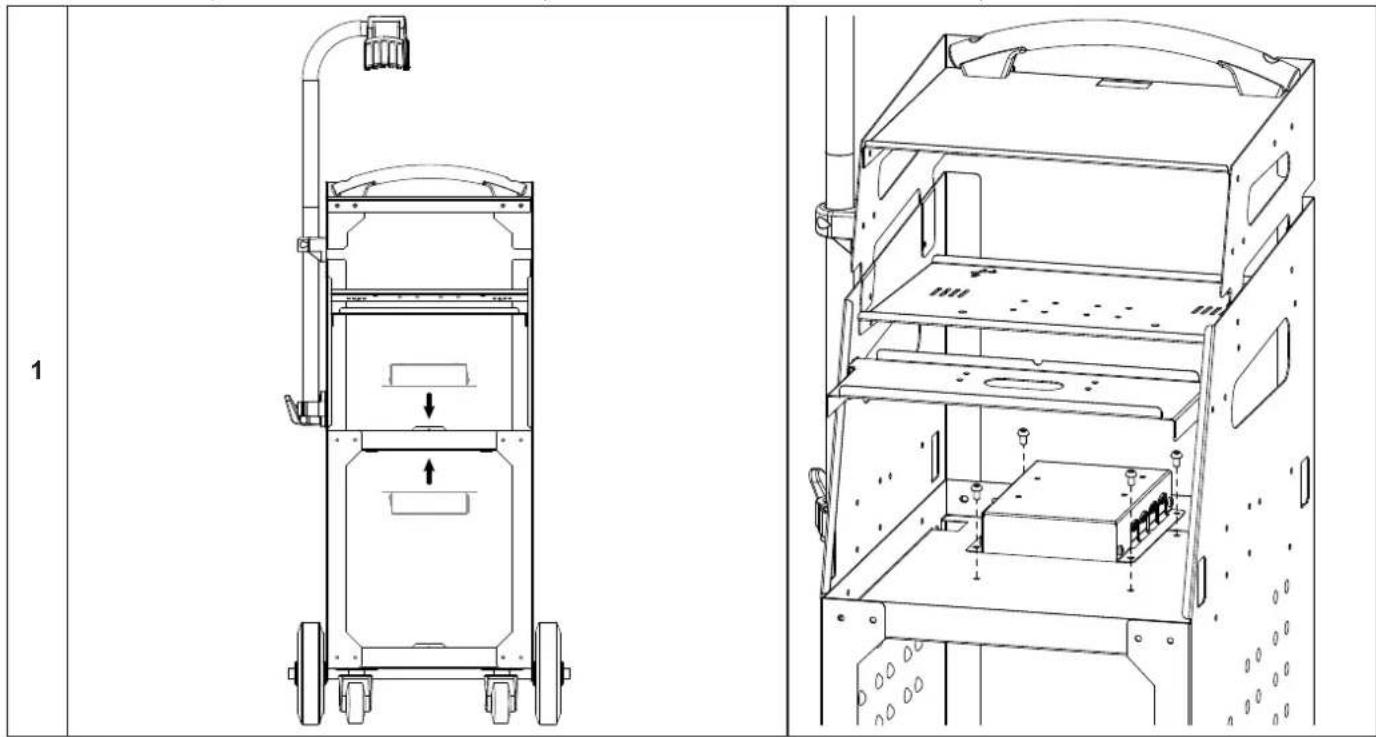

→ sur le chariot Gysflash XL-ND - réf. 028890 (utiliser les vis fournies avec le chariot).

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.
