Producttype	Elektronische accessoiremodule
Merk	GYS
Model	Smart HUB Module (SHM)
Netvoeding	Enkelfasig 230 V (50-60 Hz), 16 A, CEE7/7 stekker
Afmetingen (L x H)	168 x 186 mm
Max. aantal aangesloten modules	4 (Gysflash CNT)
Belangrijkste functies	Meerdere modules op één lader aansluiten, parallelschakeling van identieke Gysflash CNT-laders (tot 4)
Aansluitingstype	SMC-kabels, DB9-verbinding voor communicatie
Bedrijfstemperatuur	Niet boven 50°C
Onderhoud	Stekker loskoppelen voor reiniging, droge doek gebruiken, geen oplosmiddelen
Veiligheid	Alleen voor gebruik binnenshuis, niet blootstellen aan regen, niet gebruiken als snoer beschadigd is, geaarde stekker
Inbegrepen accessoires	SMC-kabel, netsnoer 16 A CEE7/7
Garantie	2 jaar (onderdelen en arbeid)
Conformiteit	CE, EAC, UKCA, CMIM (Marokko)
Klantendienst	GYS Frankrijk: [phone], [e-mail]

Veelgestelde vragen - Smart HUB Module GYS

Hoe sluit ik meerdere modules aan op de Smart HUB Module?

Sluit een Gysflash CNT-lader aan op kanaal 1 via de meegeleverde SMC-kabel. Sluit de extra modules aan op de andere kanalen (maximaal 4 in totaal). Netspanning kan nodig zijn als het aantal modules groter is dan het aantal laders.

Hoe configureer ik de parallelschakeling van meerdere Gysflash CNT?

Koppel de laders los, open ze en stel de microschakelaars in om een master en maximaal 3 slaves te definiëren (verschillende posities). Sluit ze, schakel de master in, activeer de modus Meerdere laders in het menu en selecteer het aantal slaves. Doe hetzelfde voor elke slave.

Wat te doen bij fout Err27 (Cable_NOK)?

Deze fout geeft een mislukte parallelschakeling van de laadkabels aan. Controleer of de kabels in goede staat zijn en goed zijn aangesloten op de Power Hub Module (PHM). Vervang defecte kabels indien nodig.

Wat te doen bij fout Err28 (COM_NOK)?

Deze fout duidt op een communicatieprobleem tussen de laders. Controleer de montage van de Smart HUB Module en de configuratie van de slaves (posities SLAVE X). Vervang de DB9-kabels indien nodig.

Kan ik de Smart HUB Module gebruiken zonder het netsnoer aan te sluiten?

Ja, als er evenveel Gysflash-laders als modules zijn aangesloten. Als er meer modules dan laders zijn, moet het netsnoer worden aangesloten om de extra kanalen van stroom te voorzien.

Hoe kalibreer ik de laadkabels?

Ga op de masterlader naar het submenu CALIBRATION CABLES, sluit de uitgangsklemmen van de PHM kort, druk vervolgens op START/STOP. Bevestig de bewerking.

Wat is het maximale vermogen met 4 Gysflash CNT?

Met 4 Gysflash 101.12 CNT-laders kan de laadstroom oplopen tot 400 A.

Hoe bevestig ik de Smart HUB Module?

Twee mogelijkheden: wandmontage (schroeven niet meegeleverd) of op de Gysflash XL-ND kar (ref. 028890) met de schroeven die bij de kar worden geleverd.

Wat is de garantieduur van de Smart HUB Module?

De garantie is 2 jaar vanaf aankoopdatum, dekt fabricagefouten (onderdelen en arbeid). Dekt geen normale slijtage, transportschade of verkeerd gebruik.

Hoe maak ik de Smart HUB Module schoon?

Koppel het apparaat altijd los voor reiniging. Gebruik een droge doek. Gebruik nooit oplosmiddelen of agressieve producten.

GEBRUIKSAANWIJZING Smart HUB Module GYS

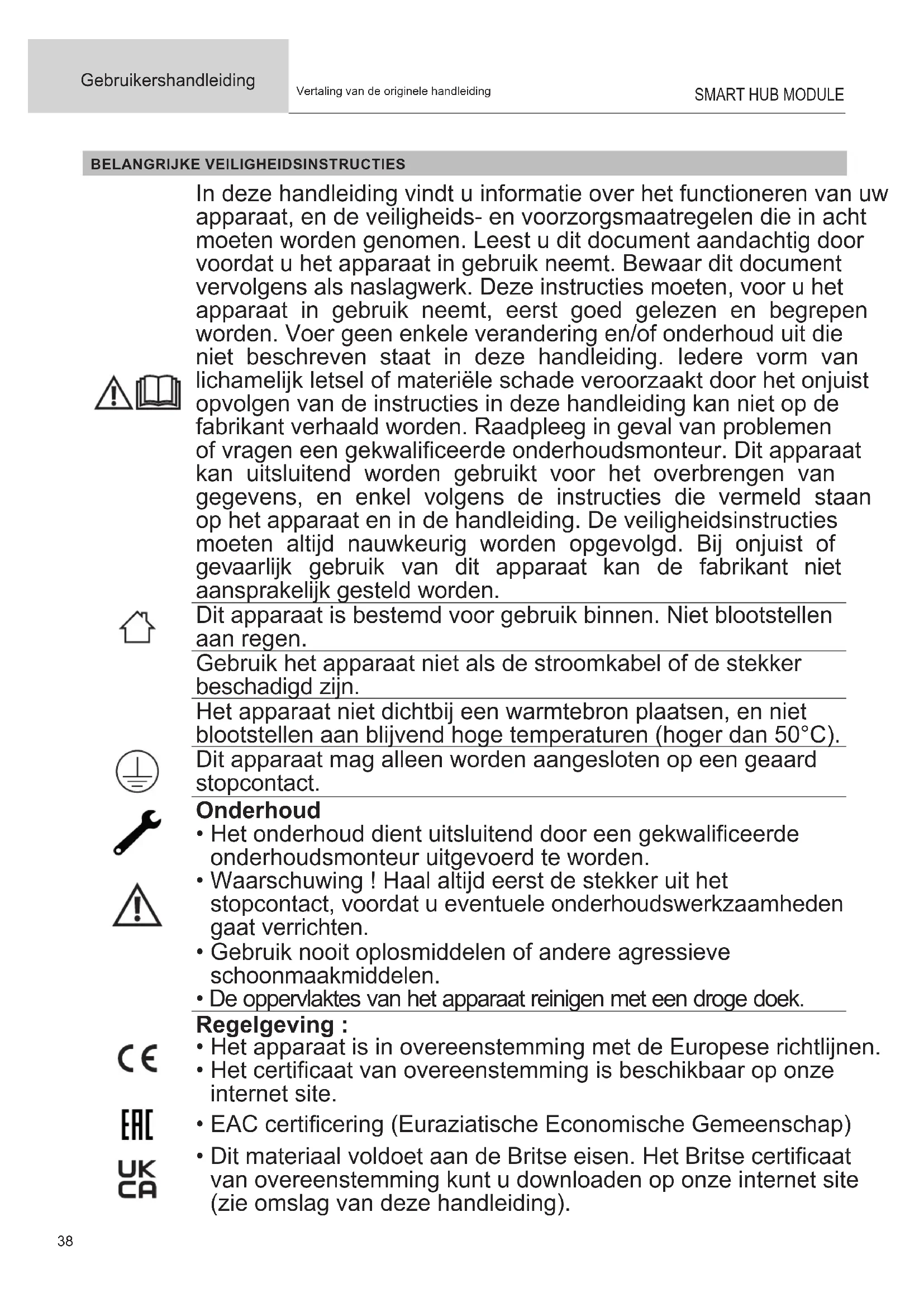

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk. Deze instructies moeten, voor u het apparaat in gebruik neemt, eerst goed gelezen en begrepen worden. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. ledere vorm van lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend worden gebruikt voor het overbrengen van gegevens, en enkel volgens de instructies die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwkeurig worden opgevolgd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Gebruik het apparaat niet als de stroomkabel of de stekker beschadigd zijn.

Het apparaat niet dichtbij een warmtebron plaatsen, en niet blootstellen aan blijvend hoge temperaturen (hoger dan 50°C).

Dit apparaat mag alleen worden aangesloten op een geaard stopcontact.

Onderhoud

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing ! Haal altijd eerst de stekker uit het stopcontact, voordat u eventuele onderhoudswerkzaamheden gaat verrichten.
• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.
• De oppervlaktes van het apparaat reinigen met een droge doek.

CE

EAC

UK CA

Regelgeving :

• Het apparaat is in overeenstemming met de Europese richtlijnen.
• Het certificaat van overeenstemming is beschikbaar op onze internet site.
  • EAC certificering (Euraziatische Economische Gemeenschap)
• Dit materiaal voldoet aan de Britse eisen. Het Britse certificaat van overeenstemming kunt u downloaden op onze internet site (zie omslag van deze handleiding).

• Apparaat conform de Marokkaanse normen.
• De verklaring C _o (CMIM) van overeenstemming kunt u downloaden op onze internetsite.

Afvalverwerking :

- Afzonderlijke inzameling vereist. Gooi het apparaat niet bij het huishoudelijk afval.

ALGEMENE OMSCHRIJVING

1. De Smart Hub Module (SHM) is een accessoire waarmee u meerdere modules (maximaal 4) kunt aansluiten aan één Gysflash CNT lader.

1 module Meerdere modules

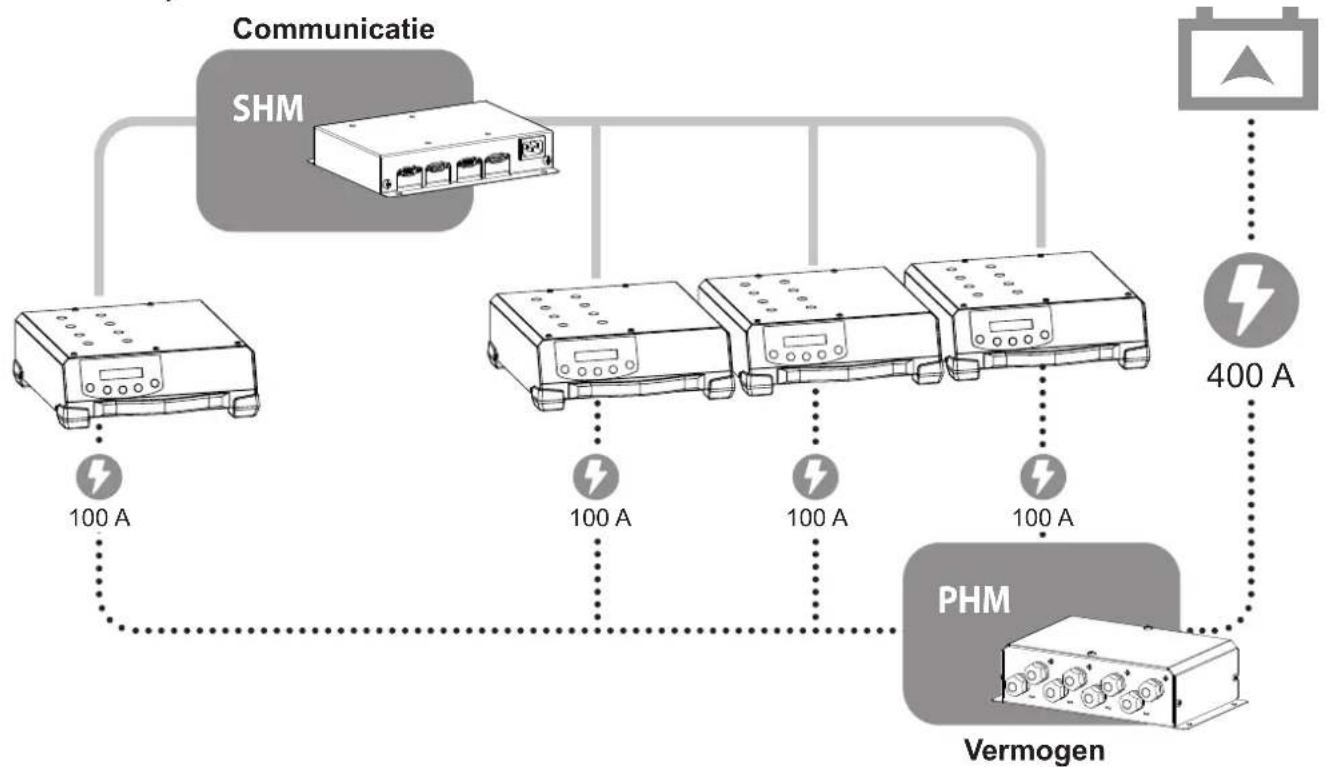

1. De SHM zorgt voor de onderlinge communicatie tijdens het parallel schakelen van meerdere identieke Gysflash CNT laders, om zo één ultra-krachtige lader te creëren.

Voorbeeld: 4 Gysflash 101.12 CNT → 400 A

Voor deze functie moet de SHM worden gekoppeld aan een Power Hub Module (art. code 056589) die het vermogen reguleert.

Om de SHM te laten functioneren, moet er een Gysflash CNT lader worden aangekoppeld aan pad n° 1 (FIG II) met de meegeleverde SMC kabel.

Gebruik van het netsnoer

- Wanneerernetzoveelladerszijnaangeslotenaande SHMalsmodules, isde aanwezigheidvannetspanning nietnoodzakelijk. ledere Gysflash levert de benodigde energie aan de module die is aangesloten op z'n pad.

Om te profiteren van de door de lader geleverde energie moet een module worden aangesloten op hetzelf-de pad als een Gysflash.

- Bij het aansluiten van de SHM aan de netspanning worden alle paden geactiveerd, u hoeft niet te zorgen voor een voldoende aantal Gysflash laders. Het netsnoer moet worden gebruikt wanneer er meer modules dan laders worden aangesloten op de SHM.

Noodzaak gebruik netsnoer
		Aantal aangesloten modules
		1 2	3 4
Aantal aangesloten Gysflash laders	1		Ja Ja
	2	Nee Nee Ja Ja
	3	Nee Nee Nee Ja
	4	Nee Nee Nee Nee

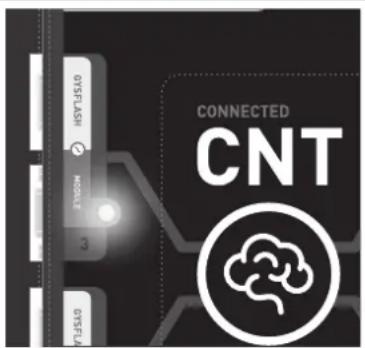

Voorbeeld:

Een module kan worden aangesloten aan pad 3 (LED brandt) wanneer :

• een Gysflash lader is aangesloten op pad 3.
• het netsnoer is aangesloten en een Gysflash lader aanwezig is op pad 1.

CONNECTED CNT SYSFLASH MODULE SYSFLA

Aansluiten van een Gysflash met meerdere modules :

① Aansluiten van de Gysflash op het pad nummer 1 via de SMC kabel, meegeleverd met de SHM.
② Aansluiten van de modules (SMC kabel meegeleverd met de modules).
③ Aansluiten aan de netspanning.
④ Aansluiten van de lader op de accu (zie de handleiding van de Gysflash).
⑤ Zet de lader aan.

Dit materiaal wordt geleverd met een 16A elektrische aansluiting type CEE7/7 en moet worden aangesloten op een 230V (50 - 60 Hz) enkelfase elektrische installatie, met drie kabels met geaarde stekker.

PARALLELSCHAKELING GYSFLASH CNT

Het parallel schakelen kan alleen plaatsvinden met identieke Gysflash laders (maximaal 4).

Relatie Master / Slave :

Het parallel schakelen van Gysflash CNT laders kan worden gerealiseerd met de instelling Master / Slave.

→ Een Gysflash (de Master) beheert alle anderen (de Slaves).

ledere Gysflash moet afzonderlijk ingesteld worden in Master of Slave.

1	Openen van de Gysflash CNT laders.Trek de stekker van uw GYSFLASH minstens 10 minuten uit het stopcontact voordat u hem uit elkaar haalt. Deze handeling mag alleen worden uitgevoerd door een gekwalificeerd persoon

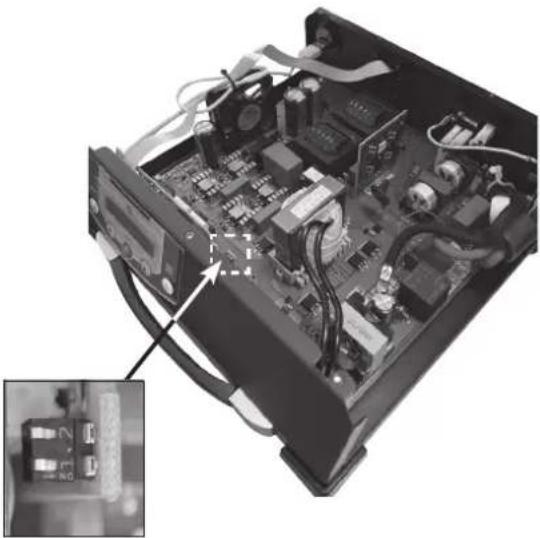

2	Zoek de micro-schakelaars waarmee de positie Master / Slave van de lader kan worden gewijzigd.De standaard fabrieksinstelling is Master.Zet de schakelaar op de door u gewenste instelling om de positie van de Gysflash in te stellen, zoals hieronder aange-geven :Master Slave 1 Slave 2 Slave 3
	Geen enkele parallel geschakelde Gysflash mag op dezelfde positie staan.Er kunnen geen twee Masters zijn, of twee Slaves 1 bijvoorbeeld.
3	Hersluit de Gysflash CNT.
4	Schakel de lader Master aan en voer de volgende handeling uit om de «Multi-Lader» module te activeren :
	- Druk 3 seconden lang op de Module knop om toegang te krijgen tot het menu «Configuratie».	MODE
	- Gebruik de pijltjes en navigeer naar de «Multiader module».	CONFIGURATIEMulti-lader Module
	- Druk op Select om in de module te geraken.	SELECTMulti-Lader moduleUIT
	- Druk nogmaals op Select om de module te activeren en gebruik de pijltjes om de gewenste instelling te kiezen. «MASTER + 1 SLAVE» — «MASTER + 2 SLAVE» — «MASTER + 3 SLAVE».	SELECTMulti-Lader moduleMASTER + X SLAVE
	- Druk een laatste keer op Select om uw keuze te bevestigen.De Gysflash herstart.	SELECT
5	Schakel de Slave lader(s) aan en voer de volgende handeling uit om de «Multi-Lader» module te activeren :
	- Druk 3 seconden lang op de Module knop om toegang tekrijgen tot het menu «Configuratie».	MODE
	- Gebruik de pijltjes en navigeer naar de «Multader module».	▲▼	CONFIGURATIEMulti-Lader module
	- Druk op Select om in de module te geraken.	SELECT	Multi-Lader moduleUIT
	- Druk nogmaals op Select om de module te activeren.De Gysflash geeft z'n positie aan, volgens de gekozen instelling :«SLAVE 1» — «SLAVE 2» — «SLAVE 3».	SELECT	Multi-Lader moduleSLAVE X
	- Druk een laatste keer op Select om uw keuze te bevestigen.De Gysflash laders herstarten.	SELECT	SLAVE X

Aansluiten en opstarten van het laden :

SHM functioneert alleen als er een Gysflash CNT lader is aangesloten op weg 1 (FIG II).

① Sluit de Gysflash laders aan op de SHM (SMC kabels niet meegeleverd) volgens de door u gewenste instelling.
② Sluit de vermogenskabels aan op de PHM (zie de handleiding PHM).
③ Sluit de accu aan op de lader aan de uitgang van de PHM.
④ Zet alle Gysflash laders aan.
⑤ Ljk de kabels.
⑥ Stel de laadcyclus in op de Gysflash Master.
⑦ Start het laden op.

⑤ KALIBRATIE KABELS

Procedure waarmee de laadkabels van het apparaat kunnen worden gekalibreerd, zodat de lader het spanningsverlies, dat wordt veroorzaakt door de kabels, optimaal kan compenseren. Het is noodzakelijk om deze procedure minstens één maal per jaar uit te voeren, en tevens na het vervangen van de laadkabels.

Procedure kalibreren :
1 Druk, op de Master Gysflash, op de knop SELECT om in het submenu CALIBRATION CABLES te geraken.	SELECT
2 Stel de twee klemmen aan de uitgang van de PHM in kortsluiting.
3 Druk op START / STOP om het kalibreren op te starten.	STARTSTOP

: De ijking is correct verlopen.
4 Err19: Cable_NOK : Er is een probleem geconstateerd tijdens het ijken van de kabels. Controleer de bekabeling, de staat van de kabels en de kortsluitingsprocedure. Herstart de procedure.

TROUBLESHOOTING

Err27: Cable_NOK	Multi-laad modus : Parallelle laadkabels falen	Laadkabels moeten worden vervangen.
		Slechte verbinding, controleer montage (PHM).
Err28: COM_NOK	Multi-laad modus : Communicatiestoring tussen laders	Geen communicatie, controleer SHM-assemblage en SLAVE X laderconfiguratie.
		DB9-kabel(s) die moet(en) worden vervangen.

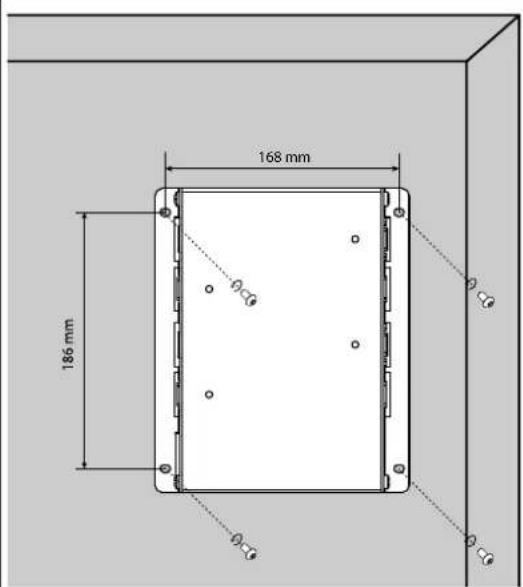

BEVESTIGING

Er zijn twee bevestigingen mogelijk :

→ aan de muur (schroeven niet meegeleverd)

1

168 mm 186 mm θ₀ θ₁ θ₂

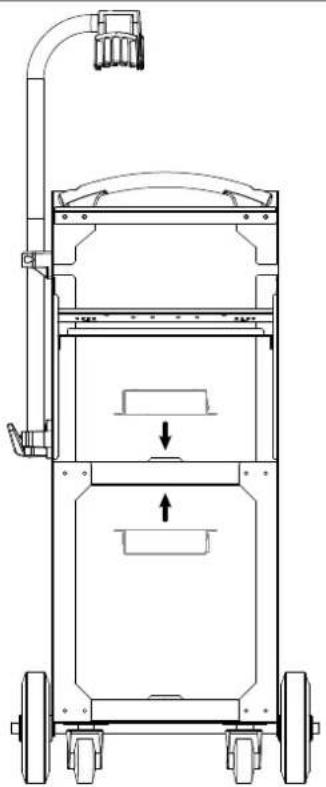

→ op de Gysflash trolley XL-ND - art. code 028890 (gebruik de schroeven die zijn meegeleverd met de trolley).

1

De garantie dekt fabricage-fouten gedurende twee jaar vanaf de datum van aankoop (onderdelen en arbeidsloon).

De garantie dekt niet :

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).
• Defecten ontstaan door omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval kunt u het apparaat terugbrengen of opsturen naar een GYS after sales service, samen met:

- een gedateerd aankoopbewijs (kassabon, rekening....)

- een beschrijving van de storing.
