GEBRUIKSAANWIJZING Nomad Power PRO XXL GYS

In deze handleiding vindt u aanwijzingen voor het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk. Deze instructies moeten, voor u het apparaat in gebruik neemt, eerst goed gelezen en begrepen worden. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Iedere vorm van lichamelijk letsel of materiële schade, veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding, kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader en/of als stroomvoorziening, met strikte inachtneming van de instructies die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwgezet worden opgevolgd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of personen met verminderde lichamelijke, zintuigelijke of mentale vaardigheden of met gebrek aan ervaring of kennis, mits deze personen goed begeleid worden en hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat uitgelegd zijn, en op voorwaarde dat de eventuele risico's van het gebruik door hen volledig begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet uitgevoerd worden door kinderen zonder toezicht.

Gebruik het apparaat nooit voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik uitsluitend de lader die met het apparaat geleverd wordt om de accu weer op te laden.

Start nooit een voertuig op zonder accu.

Gebruik het apparaat niet als de voedingskabel en/of de stekker beschadigd is/zijn.

Gebruik dit apparaat niet wanneer de laadkabel beschadigd is, of wanneer u een fabricage-fout heeft geconstateerd, om te voorkomen dat er kortsluiting in de accu ontstaat.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen, en niet blootstellen aan blijvend hoge temperaturen (hoger dan 50°C). Ontploffingsgevaar en risico op zuurprojectie in geval van kortsluiting van de klemmen, of wanneer de 12 V booster wordt aangesloten op een 24 V voertuig (of omgekeerd). De module voor automatisch gebruik van dit apparaat en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een accu die wordt opgeladen kan explosief gas uitstoten.

• Vermijd vuur en vonken. Niet roken in de nabijheid van dit apparaat.
• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact, meteen met water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Koppel eerst de stroomvoorziening af, voordat u het apparaat op de accu aansluit of van de accu afsluit.
• De pool van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaatsvinden op het chassis, ver van de accu en van de brandstofleidingen.
• Na het starten moet de booster afgekoppeld worden. Ontkoppel eerst de aansluiting op het chassis, en vervolgens de aansluiting aan de accu, in deze volgorde.

Apparaat klasse II (lader).

Het netsnoer kan niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden weggegooid (lader).

Onderhoud :

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing ! Haal altijd eerst de stekker uit het stopcontact, voordat u eventuele onderhoudswerkzaamheden op het apparaat gaat verrichten.
• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.
• Reinig de oppervlaktes van het apparaat met een droge doek.

C€

EAC

UK CA

Regelgeving :

• Het apparaat is in overeenstemming met de Europese richtlijnen
• Het certificaat van overeenstemming is beschikbaar op onze internet site.
• EAC (Euraziatische Economische Unie) certificaat van overeenstemming.
• Dit materiaal beantwoordt aan de Britse eisen. Het Britse certificaat van overeenstemming kunt u downloaden vanaf onze internet site (zie omslag van deze handleiding).
• Dit materiaal is in overeenstemming met de Marokkaanse normen.
• De verklaring van overeenstemming C _o (CMIM) kunt u downloaden op onze internetsite (zie de omslag van deze handleiding).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Gooi het apparaat niet weg met huishoudelijk afval.
• De accu moet uit het apparaat verwijderd worden voordat het apparaat naar de afvalverwerking kan worden gebracht.
• Als de accu defect is moet deze voor recyclage worden weggebracht naar een erkende afvalverwerking.
• Het apparaat moet uitgeschakeld worden en van de netspanning afgekoppeld worden voordat de accu verwijderd wordt.

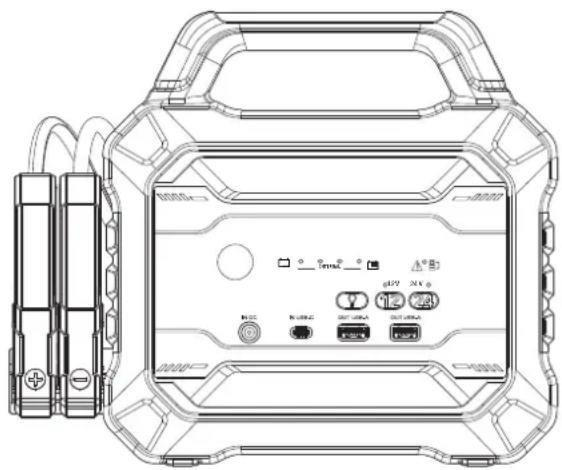

INHOUD VAN DE VERPAKKING

1 Laadklemmen
2	Lamp
3 Lampjes die de laadstatus van de interne accu aangeven
4 Storingslampje
5 LEDlampje dat aangeeft dat de 12 V module is geactiveerd
6 LEDlampje dat aangeeft dat de 24 V module is geactiveerd (alleen 12/24 V modellen)
7 Knop om de lamp te activeren
8 Knop module SOS 12 V
9 Knop module SOS 24 V (alleen 12/24 V modellen)
10 Ingang «IN DC» (PRO XXL : 16.8 VDC - 4 A, 12/24 V & PRO 12/24 V : 29 VDC - 5 A)
11 Ingang USB-C
12 Uitgang USB-A

LAADSTATUS VAN DE ACCU.

Druk op een willekeurige knop. De lampjes geven de laadstatus van de interne accu aan.

Laadlampje 25%	Knippert	1 lampje brandt	2 lampjes branden	3 lampjes branden	4 lampjes branden
Laadniveau 0 % ≤ 25%	≤ 50% ≤ 75% ≤ 100%

1. Tijdens het laden zullen de LED-lampjes één voor één gaan branden.
2. Wanneer de accu een bepaald laadniveau bereikt zal het corresponderende LED-lampje continu gaan branden en zal het volgende LED-lampje gaan knipperen.
3. De interne accu is volledig opgeladen wanneer de 4 lampjes continu branden. Wanneer het laden is voltooid zullen alle lampjes uitdoven.

OPLADEN VAN DE INTERNE ACCU

Aangeraden wordt de NOMAD Power op te laden bij een temperatuur die hoger is dan 10 °C. Als het kouder is dan 0°C dient u de Nomad Power niet op te laden. Plaats deze eerst gedurende 1 uur in een verwarmde ruimte alvorens hem op te laden.

Laad de NOMAD POWER iedere 6 maanden voor 100% op wanneer u het apparaat verder niet gebruikt. De prestaties van de NOMAD POWER blijven zo optimaal.

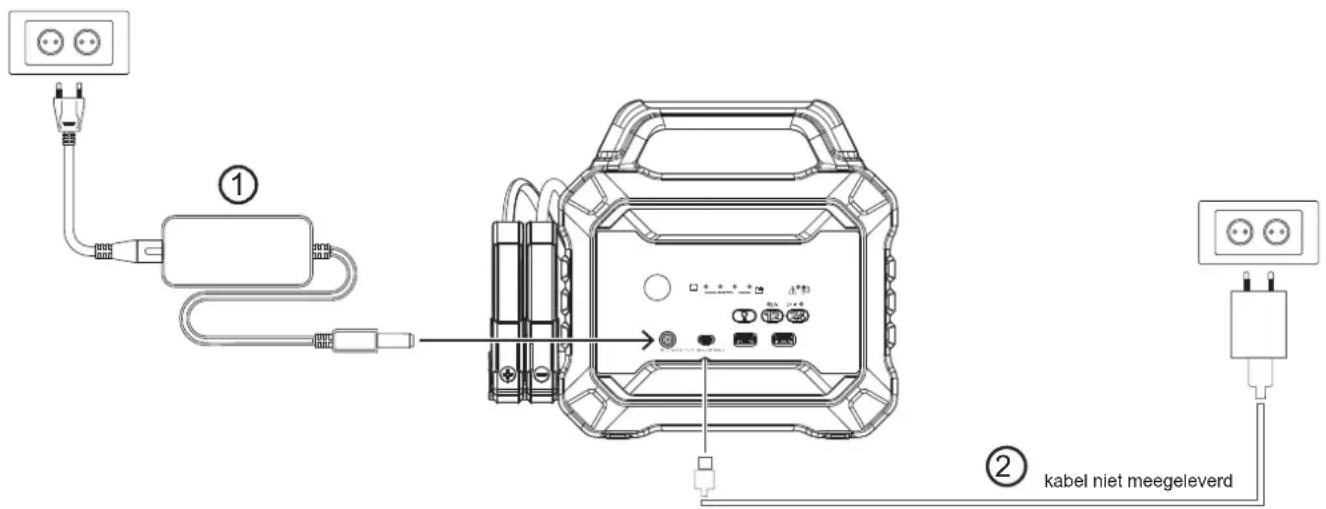

De booster heeft twee ingangen : één "IN DC" ingang en één USB-type C ingang.

1. Standaard opladen : sluit de lader, die is meegeleverd met de booster, aan op de "IN DC" ingang (10).
2. Opladen via de USB-aansluiting (langzaam) : sluit de USB-kabel type-C (niet meegeleverd) aan op de USB-C ingang van de booster. Sluit vervolgens het andere eind van de kabel aan op een USB-poort, bijvoorbeeld een stopcontact of de USB-aansluiting van een voertuig.

De twee ingangen kunnen niet tegelijk gebruikt worden. De «IN DC» ingang is prioritair.

Start geen Lithium LiFePO4 accu met deze booster, daar deze is uitgerust met een Lithium LiCoO2 accu waarvan de spanning niet compatibel is.

1. Druk op een willekeurige knop om het apparaat aan te zetten en controleer de laadstatus van de interne accu. Laad, voor een zo groot mogelijke kans op het slagen van de startprocedure, de booster 100% op.
2. Sluit de rode klem aan op de +pool van de accu van het voertuig.
3. Sluit de zwarte klem aan op de - pool van de accu van het voertuig.
4. De lampjes van de 12 V en de 24 V modules gaan branden, en tonen het volgende :

Staat van de lampjes Betekenis Actie
Eén van de 12 V of 24 Vlampjes knippert of brandtonafgebroken.	Aansluiting correct. U kunt overgaan tot een startpoging.
De lampjes 12 V en 24 V knipperen tegelijkertijd.	De accu van het voertuig is zwak,de booster slaagt er niet in deaccuspanning (12 V of 24 V) teidentificeren.
Geen enkel lampje brandt. Er is geen enkele aansluitinggedetecteerd :1. Slechte aansluiting tussen deklemmen en de polen van de accu.2. La tension de la batterie du véhiculeest extrêmement basse.	De SOS module is noodzakelijk.ZIE GEBRUIK IN DE ‘SOS’ MODULE.
	Controleer of de aansluitingen tussende klemmen en de polen van de accuschoon en solide zijn.Als, nadat u geconstateerd heeft dat deklemmen correct aangesloten zijn, geenvan de twee lampjes brandt, moet deSOS module gebruikt worden.ZIE GEBRUIK IN DE ‘SOS’ MODULE.

Start alleen wanneer het laadniveau voldoende is : er moeten minimaal 3 lampjes branden.

Niet vaker dan 3 keer achter elkaar starten. Dit kan het apparaat beschadigen in geval van oververhitting. Wacht twee minuten tussen iedere startpoging.

1. Wanneer het opstarten afgerond is moet de startkabel van de accu van het voertuig afgekoppeld worden. Laat de motor van het voertuig draaien.

GEBRUIK IN DE SOS MODULE

Wanneer de accu van een voertuig te zwak is kunt u met de SOS functie het starten forceren. Zo kunt u ook voertuigen starten waarvan de spanning van de start-accu 0V is.

De SOS module moet met een extreme voorzichtigheid worden gebruikt :

De beveiligingsfuncties tegen vonkvorming en tegen ompoling zijn gedeactiveerd :

• Controleer de polarieit van de accu voordat u deze aankoppelt.

• De positieve en negatieve klemmen mogen nooit met elkaar in contact komen.

• Koppel nooit een 12 V voertuig aan wanneer de module 24 V SOS geactiveerd is.

• Koppel nooit een 24 V voertuig aan wanneer de module 12 V SOS geactiveerd is.
• Deze module gebruikt een zeer hoge stroom die vonken en een hoge temperatuur kan veroorzaken wanneer ze foutief gebruikt wordt.
• In geval van twijfel over de spanning van de accu van het voertuig : 12 of 24 V, vraag advies aan een professional.
• In geval van twijfel betreffende het gebruik van de module : vraag advies aan een professional.

Werkwijze

1. Verzekert u zich ervan dat de polariteit van de klemmen (rood op de +pool van de accu, zwart op de -pool van de accu) correct is.
2. Controleer de accu-spanning : 12 of 24 V, en druk vervolgens langer dan 2 seconden op de bijbehorende knop.
3. Eén van de lampjes - 12V of 24V - gaat continu branden, de SOS module is geactiveerd.
4. Lanceer binnen 30 seconden een startpoging.

Opmerking : De SOS module blijft niet langer dan 30 seconden actief. Na 30 seconden zal het apparaat gereset worden. U moet dan de procedure weer opnieuw beginnen.

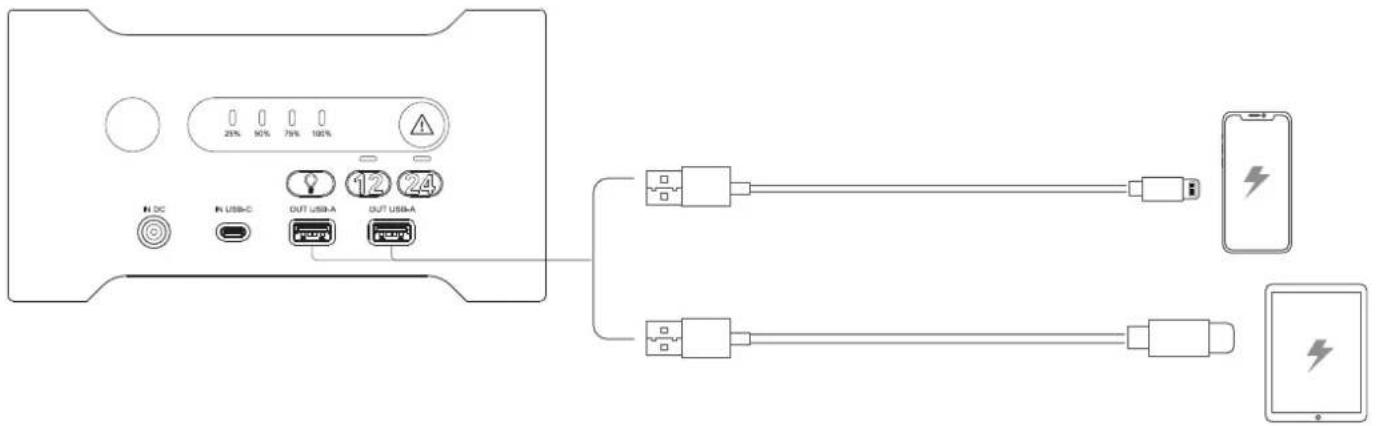

GEBRUIK IN DE POWER BANK MODULE

Deze booster is uitgerust met twee USB-A uitgangen, ideaal voor het opladen van draagbare elektronische apparaten zoals smartphones, tablets enz.

1. Sluit één of meerdere apparaten met behulp van een passende USB-laadkabel (niet meegeleverd) aan op de USB-uitgangen.
2. Druk vervolgens op een willekeurige knop om het apparaat aan te zetten en de USB-voeding te activeren.

FUNCTIE ZAKLAMP

Druk op de knop om de verlichting te acitveren. Druk opnieuw op de knop om van een verlichtingsmodule over te gaan naar een andere : 100% → Stroboscoop → SOS → Off

TROUBLESHOOTING

Analyse Oorzaken Oplossing
Het storingslampje brandt onafgebroken.	Polariteitsomwisseling. Controleer de aansluitingen van de accu-klemmen.
Het apparaat kan niet geactiveerd worden.	De beveiliging tegen overladen kan zijn geactiveerd.	Laad het apparaat op. Als u er nog steeds niet in slaagt het te activeren dient u contact op te nemen met uw distributeur.
Het apparaat laadt niet op.	De AC lader of de USB-poort worden niet gevoed.	Vervang de AC lader of sluit de USB-kabel aan op een andere USB-poort.
	De USB-kabel werkt niet meer.	Vervang de USB-kabel. Als u het apparaat nog steeds niet kunt laden, kunt u contact opnemen met uw distributeur.
Het lampje 12 V knippert of blijft branden, maar het lukt de booster niet het voertuig te starten.	1. De accu van het voertuig is een 24 V accu, maar de spanning is gedaald tot 12 V.2. Het voertuig heeft een mechanisch probleem.	Verzekert u zich ervan dat de accu van het voertuig een 24 V accu is. Indien dit het geval is gebruik dan de SOS module in 24 V.
Het rode storingslampje knippert.	De beveiliging tegen oververhitting is geactiveerd.	Stop het gebruik van het apparaat en wacht totdat het is afgekoeld.
De lampjes 25% / 50% / 75% knippen tegelijkertijd tijdens het opladen van de accu.	De interne temperatuur van de accu is te laag, de accu kan niet worden opgeladen.	Plaats het apparaat in een ruimte op kamertemperatuur, en laad het pas weer op wanneer de interne accu voldoende is opgewarmd.
De lampjes 25% / 50% of 50% / 75% knippen tegelijkertijd tijdens het opladen van de accu.	De AC lader is niet origineel en is niet compatibel met de booster.	Gebruik een lader die geschikt is om het apparaat op te laden.
Het lampje 25% knippert snel. De interne accu is defect.		Indien dit defect nog binnen de garantietermijn valt, kunt u contact opnemen met uw distributeur.

GARANTIE

De garantie dekt alle fabricagefouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde voeding, vallen, demonteren van onderdelen).
• Defecten die zijn ontstaan door schadelijke of ongunstige omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen of terugsturen naar uw distributeur, samen met:

• een gedateerd aankoopbewijs (kassabon, rekening....)
• een beschrijving van de storing.
