Тип продукта	Электронный модуль аксессуар
Бренд	GYS
Модель	Smart HUB Module (SHM)
Питание от сети	Однофазное 230 В (50-60 Гц), 16 А, вилка CEE7/7
Размеры (Д x В)	168 x 186 мм
Максимальное количество подключаемых модулей	4 (Gysflash CNT)
Основные функции	Подключение нескольких модулей к одному зарядному устройству, параллельное включение идентичных зарядных устройств Gysflash CNT (до 4)
Тип подключения	Кабели SMC, соединение DB9 для связи
Рабочая температура	Не превышать 50°C
Обслуживание	Отключайте вилку перед чисткой, используйте сухую ткань, не используйте растворители
Безопасность	Только для использования внутри помещений, не подвергать воздействию дождя, не использовать при повреждении шнура, вилка с заземлением
Включенные аксессуары	Кабель SMC, сетевой шнур 16 А CEE7/7
Гарантия	2 года (запчасти и работа)
Соответствие	CE, EAC, UKCA, CMIM (Марокко)
Служба поддержки	GYS France: [phone], [e-mail]

Часто задаваемые вопросы - Smart HUB Module GYS

Как подключить несколько модулей к Smart HUB Module?

Подключите одно зарядное устройство Gysflash CNT к каналу №1 с помощью прилагаемого кабеля SMC. Подключите дополнительные модули к другим каналам (всего не более 4). Наличие сетевого питания может потребоваться, если количество модулей превышает количество зарядных устройств.

Как настроить параллельное включение нескольких Gysflash CNT?

Отключите зарядные устройства, откройте их и настройте микропереключатели для определения одного ведущего и до 3 ведомых (разные положения). Закройте, включите ведущее устройство, активируйте режим Multi-Chargeurs в меню и выберите количество ведомых. Повторите для каждого ведомого.

Что делать при ошибке Err27 (Cable_NOK)?

Эта ошибка указывает на сбой параллельного подключения кабелей зарядки. Проверьте, что кабели в хорошем состоянии и правильно подключены к Power Hub Module (PHM). Замените неисправные кабели при необходимости.

Что делать при ошибке Err28 (COM_NOK)?

Эта ошибка указывает на проблему связи между зарядными устройствами. Проверьте установку Smart HUB Module и настройку ведомых (позиции SLAVE X). При необходимости замените кабели DB9.

Можно ли использовать Smart HUB Module без подключения сетевого шнура?

Да, если подключено столько же зарядных устройств Gysflash, сколько модулей. Если модулей больше, чем зарядных устройств, сетевой шнур должен быть подключен для питания дополнительных каналов.

Как откалибровать кабели зарядки?

На ведущем зарядном устройстве войдите в подменю CALIBRATION CABLES, замкните выходные зажимы PHM, затем нажмите START/STOP. Подтвердите операцию.

Какова максимальная мощность с 4 Gysflash CNT?

С 4 зарядными устройствами Gysflash 101.12 CNT зарядный ток может достигать 400 А.

Как закрепить Smart HUB Module?

Два варианта: настенное крепление (винты не прилагаются) или на тележку Gysflash XL-ND (арт. 028890) с помощью винтов, поставляемых с тележкой.

Каков срок гарантии на Smart HUB Module?

Гарантия составляет 2 года с даты покупки и покрывает производственные дефекты (запчасти и работа). Не покрывает нормальный износ, повреждения при транспортировке или неправильном использовании.

Как чистить Smart HUB Module?

Перед чисткой всегда отключайте устройство. Используйте сухую ткань. Никогда не используйте растворители или агрессивные средства.

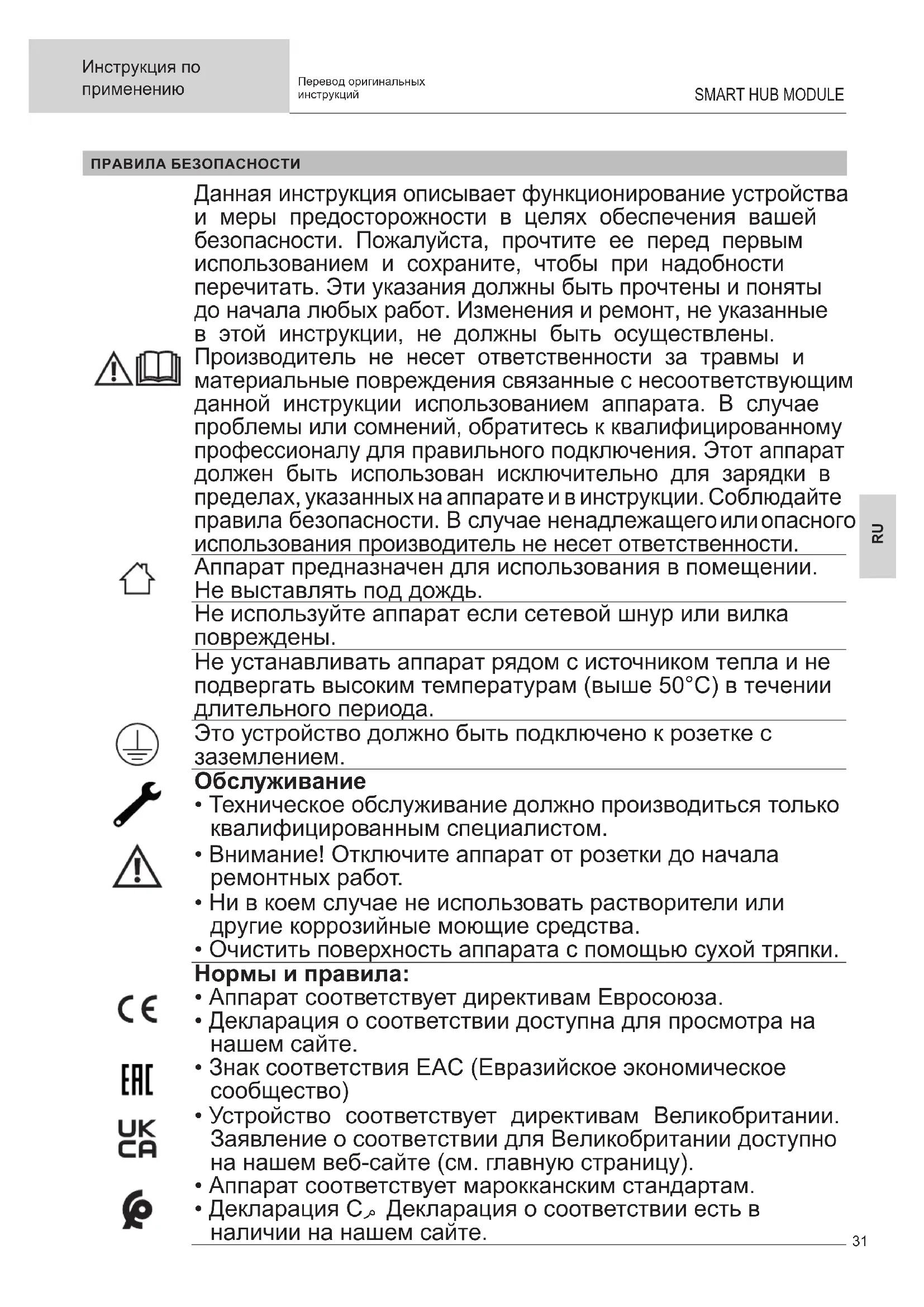

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Smart HUB Module GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала любых работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть осуществлены.

Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Этот аппарат должен быть использован исключительно для зарядки в пределах, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода.

Это устройство должно быть подключено к розетке с заземлением.

Обслуживание

• Техническое обслуживание должно производиться только квалифицированным специалистом.
• Внимание! Отключите аппарат от розетки до начала ремонтных работ.
• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.
• Очистить поверхность аппарата с помощью сухой тряпки.

Нормы и правила:

• Аппарат соответствует директивам Евросоюза.
• Декларация о соответствии доступна для просмотра на нашем сайте.
• Знак соответствия ЕАС (Евразийское экономическое сообщество)
• Устройство соответствует директивам Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
• Аппарат соответствует марокканским стандартам.
• Декларация С, Декларация о соответствии есть в наличии на нашем сайте.

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывайте его в домашний мусоропровод.

ОПИСАНИЕ

1. Le Smart Hub Module (SHM) это аксессуар позволяющий подключить несколько модулей (максимум 4) к одному зарядному устройству Gysflash CNT,

1 модуль Несколько модулей


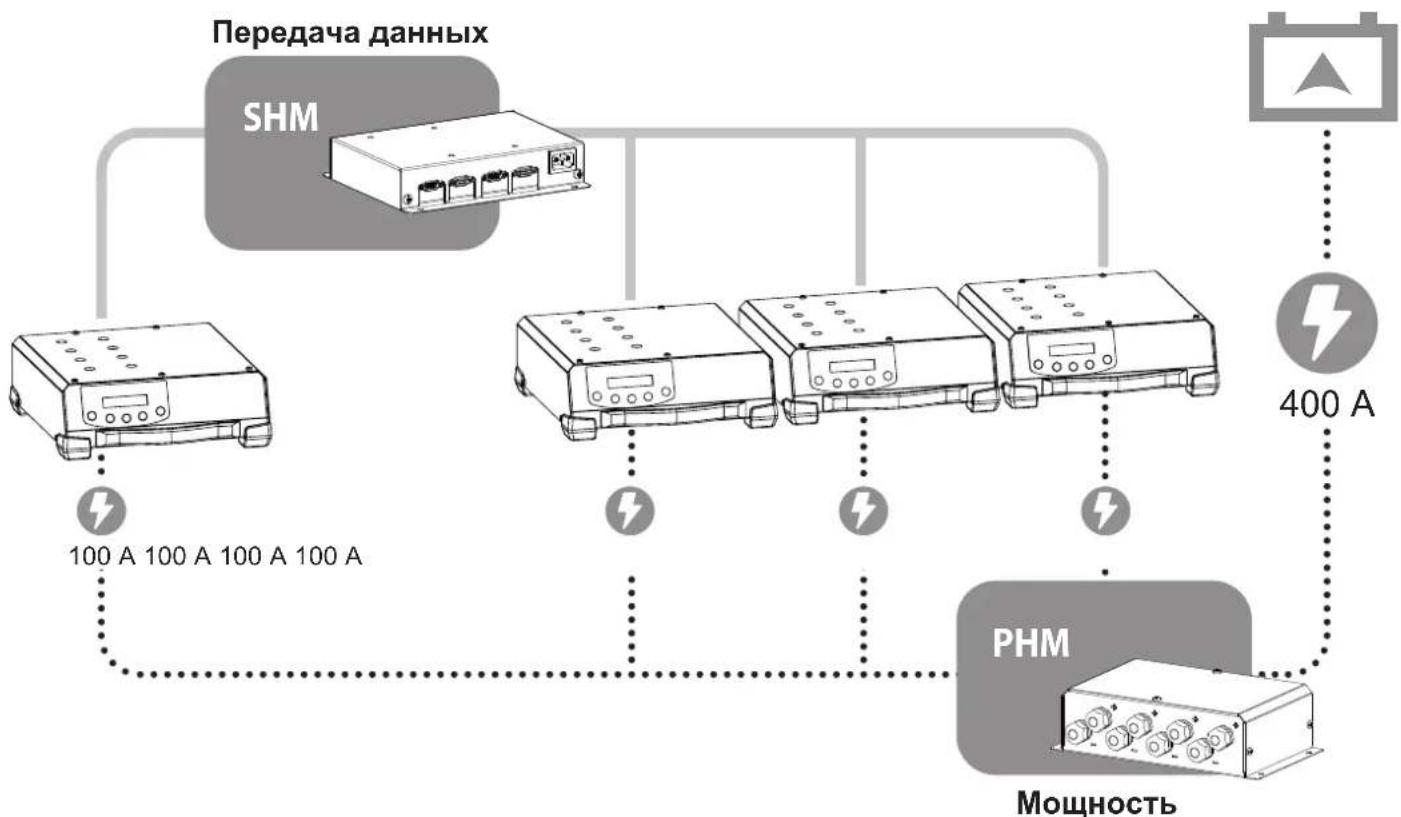

1. SHM управляет связью, когда идентичные зарядные устройства Gysflash CNT соединенные параллельно, создают сверхмощное зарядное устройство.

Например: 4 Gysflash 101.12 CNT → 400 A

Для этой функции SHM должен быть обязательно подсоединен к Power Hub Module (арт. 056589) который контролирует мощность.

Данное оборудование поставляется с вилкой 16 А типа СЕЕ7/7 и должны быть подсоединены к электрической установке на 3 провода, 230 В (50 - 60 Гц), с заземленной нейтралью.

ПОДКЛЮЧЕНИЕ НЕСКОЛЬКИХ МОДУЛЕЙ

Чтобы устройство SHM функционировало зарядное устройство CNT должно обязательно быть подключено к выходу 1 через кабель SMC, прилагается.

Использование сетевого шнура

- Еслизарядныхустройствстолько, сколько модулей, подключенныхкSHM, тоналичесетинеявляетсяобязательным. Каждая Gysflash обеспечивает необходимой энергией модуль, подключенный к его каналу.

Чтобы ползоваться выробатной энергией, модуль должен быть подключен к тому самому выходу как и Gysflash.

• В общем, подключение SHM к сети открывает все каналы без необходимости прибегать к количеству Gysflash, достаточному для питания всех модулей. Он должен использоваться, когда к SHM должно быть подключено больше модулей, чем зарядных устройств.

Необходимость использовать сетевой шнур.
		Количество подключенных модулей
		1 2 3 4
Колличество подключенных Gysflash	1	Да Да
	2	Нет Нет Да Да
	3	Нет Нет Нет Да
	4	Нет Нет Нет Нет

Например:

Модуль может быть подключен к выходу 3 (LED загорится) при условии:

• Gysflash подключен к выходу 3.
• сетевой шнур подключен к Gysflash на выходе 1.

Подключение Gysflash с несколькими модулями:

① Подключите Gysflash к каналу 1 через SMC-провод, поставляемый в комплекте с SHM.
② Соедините модули (SMC-кабель, поставляемый вместе с модулями).
③ Подключите сетевую розетку.
④ Подключите зарядное устройство к аккумулятору (см. руководство Gysflash).
⑤ Включите зарядное устройство.

ПАРАЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ GYSFLASH CNT

Паралелльное соединение должно быть осуществленно исключительно с идентичными CNT (4 максимум)

Конфигурация Ведущий/Ведомый

Параллельное подключение зарядных устройств Gysflash CNT осуществляется через конфигурацию Ведущий/Ведомый.

→ Один Gysflash (Ведомый) контролирует все остальные (Ведущие).

Настройка Gysflash как Ведущего или Ведомого требует манипуляции с каждым из них.

1	Снимите крышку Gysflash CNT.Перед разборкой отключите GYSFLASH от сети не менее чем на 10 минут. Данная операция должна выполняться только квалифицированным специалистом.
2	Найдите микро-переключатели, которые помогут вам изменить положение Ведущий / Ведомый на зарядном устройстве.ПО-умолчанию, Gysflash всегда в позиции Ведущий.В зависимости от необходимой интеграции, установите нужную позицию Gysflash, как указано ниже:
	Ведущий
	Ведомый 1
	Ведомый 2
	Ведомый 3
	⚠️ Каждый Gysflash подключенный паралелльно обязательно должен быть в разной позиции. Например, не может быть 2 Ведомых или 2 Ведущих 1.
3	Закройте крышку Gysflash CNT.
4	Включите зарядное устройство Ведущий и проведите следующую манипуляцию для активации режима “ Мульти-заряд”:
	- Нажмите в течение 3 секунд на кнопку MODE (РЕЖИМ), чтобы войти из меню “Configuration” (Конфигурации).	MODE
	- Используя стрелки выберите «Mul’ti-zaryadnyye Режим» “режим Мульти-Заряд”.	▲▼
	- Нажмите Select (выбор) чтобы выбрать режим.	SELECT
	- Снова нажмите Select для активации режима и используя стрелки выбирите конфигурацию, которая подходит для вас: “ Ведущий+ 1 Ведомый” - “ Ведущий + 2 Ведомый” - “ Ведущий + 3 Ведомый”	SELECT
	- Нажмите последний раз Select для подтверждения. Gysflash перезапуститься.	SELECT
5	Включите зарядное устройство Ведущий и проведите следующую манипуляцию для активации режима “ Мульти-заряд”:
	- Нажмите в течение 3 секунд на кнопку MODE (РЕЖИМ), чтобы войти из меню “Configuration” (Конфигурации).	MODE
	- Используя стрелки выберите «Mul’ti-zaryadnyye Режим» “режим Мульти-Заряд”.	▲▼	КОНФИГУРАЦИЯРежим мульти- зарядка
	- Нажмите Select (выбор) чтобы выбрать режим.	SELECT	Режим мульти- зарядкаВЫКЛ
	- Нажмите еще один раз Select для активации режима. Gysflash показывает выбранную конфигурацию: “ Ведомый 1” - “ Ведомый 2” - “Ведомый 3”.	SELECT	Режим мульти- зарядкASLAVE X
	- Нажмите последний раз Select для подтверждения. Gysflash перезапустится.	SELECT	SLAVE X

Gysflash поставленный в позицию Ведомый заблокирован. Для перехода в стандартный режим зарядного устройства, нажмите кнопку на 3 секунды, переключите режим "Мультизарядное устройство" в положение "ВЫКЛ." и подтвердить нажатием кнопки. MODE SELECT

Соединение и начало зарядки:

Для того чтобы устройство SHM функционировало, зарядное устройство Gysflash CNT должно быть обязательно подключено к выходу 1 (рис II)

① Подключите Gysflash к SHM (кабели SMC не входят в комплект поставки) в соответствии с требуемой конфигурацией.
② Подключите силовые кабели к РНМ (см. руководство по эксплуатации РНМ).
③ Подсоедините аккумулятор к зарядному устройству на выходе РНМ.
④ Включите все Gysflash.
⑤ Откабилировать кабели.
⑥ Настройте цикл заряда на Gysflash Ведомый.
⑦ Начало зарядки

⑤ CALIBRATION CÂBLES

Алгоритм, позволяющий произвести калибровку кабелей зарядки, чтобы зарядное устройство оптимально компенсировало снижение напряжения из-за кабелей. Настоятельно рекомендуется производить калибровку раз в год и каждый раз, когда вы меняете кабели зарядки.

Калибровка:

1	На Gysflash Ведомый, нажмите SELECT чтобы ввойти в под-меню CALIBRATION CABLES (калибровка).	SELECT
2	Закоротите 2 зажима на выходе PHM
3	Нажмите на START/STOP, чтобы начать калибровку.	START STOP

: Калибровка прошла успешно.

Ошибка19: Кабель_NOK : Во время калибровки кабелей возникла проблема.

Проверка калибровки, состояние кабелей и короткое замыкание. Повторите операцию.

TROUBLESHOOTING

Err27: Cable_NOK	Режим многозарядного устройства :Отказ параллельных зарядных кабелей	Грузовые кабели подлежат замене.
		Плохое соединение, проверьте сборку (PHM).
Err28: COM_NOK	Режим многозарядного устройства :Нарушение связи между зарядными устройствами	Нет связи, проверьте сборку SHM и конфигурацию зарядного устройства SLAVE X.
		Кабель(и) DB9, подлежащий(ие) замене.

ФИКСАЦИЯ

Существует 2 вида фиксации:

→ к стене (шурупы не прилагаются)

1 168 mm 186 mm φcc φcc

→ на тележку Gysflash XL-ND - арт. 028890 (используйте шурупы, которые поставляются в наборе с тележкой)

Гарантия распространяется на любой заводской дефект или брак в течение 2 лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые повреждения при транспортировке.
• Нормальный износ деталей (Например :: кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

В случае поломки, верните устройство обратно к своему дистрибьютору, предоставив:

- доказательство покупки с указанной датой (квитанция, счет-фактура...)

- описание поломки.
