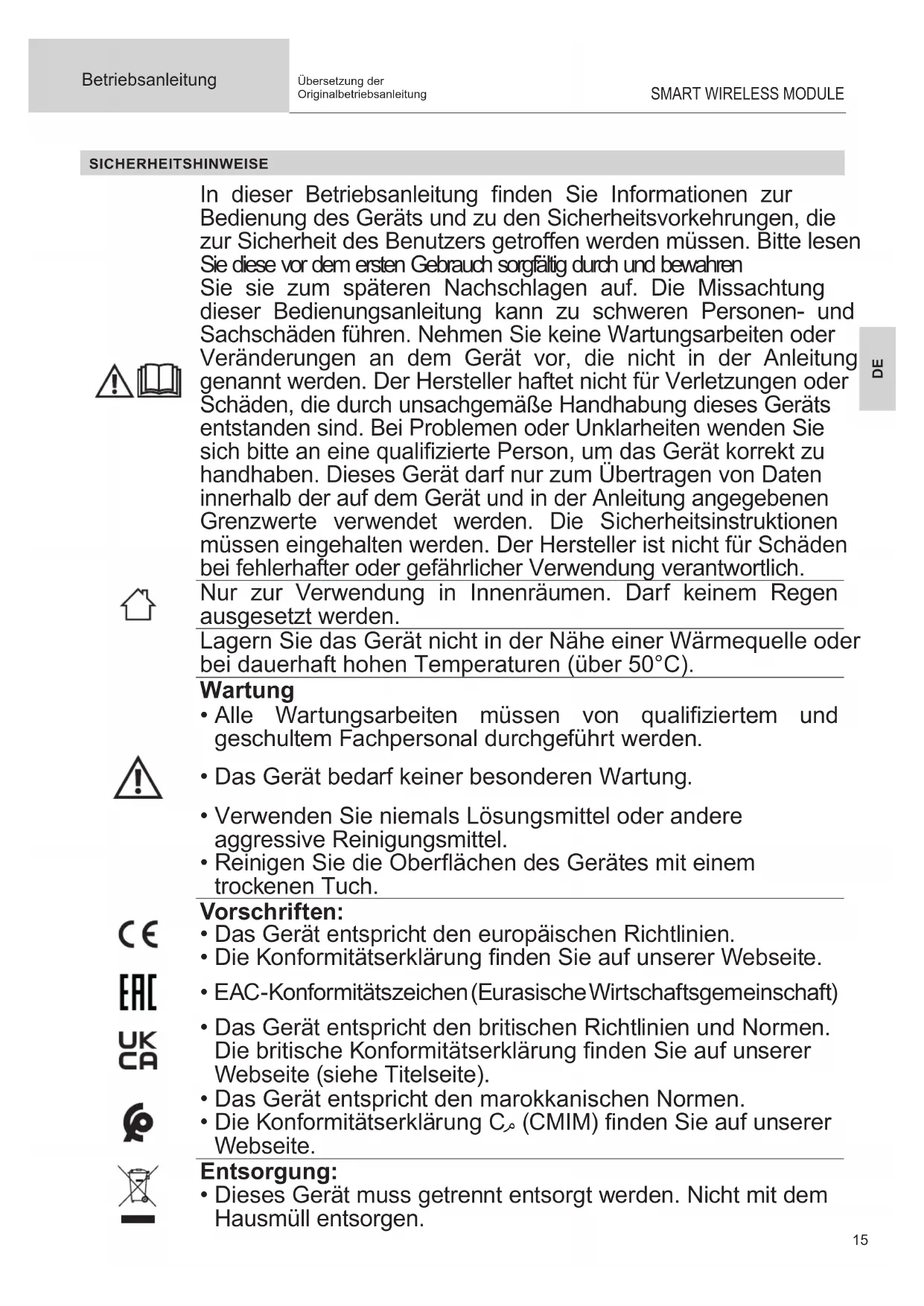

BEDIENUNGSANLEITUNG Smart Wireless Module GYS

In dieser Betriebsanleitung finden Sie Informationen zur Bedienung des Geräts und zu den Sicherheitsvorkehrungen, die zur Sicherheit des Benutzers getroffen werden müssen.itte lessen Sie diese vor dem ersten Gebrauch sorgfällig durch und bewahren Sie sie zum späteren Nachschlagen auf. Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung genannot werden. Der Hersteller haftet nicht fur Verletzungen oder Schäden, die durch unsachgemäß Handhabung these Geräts entstanden sind. Bei Problemen oder Unklarheiten wenden Sie sichitte an eine qualifizierte Person, um das Gerät korrekt zu handhaben. Dieses Gerätarf nur zum Übertragen von Daten innerhalb der auf dem Gerät und in der Anleitung angegebenen Grenzwerte verwendet werden. Die Sicherheitsinstruktionen müssen eingehalten werden. Der Hersteller ist nicht fur Schäden bei fehlerhafter oder gefährlicher Verwendung verantwortlich.

Nur zur Verwendung in Innenräumen. Darf keinem Regen ausgesetzt werden.

Lagern Sie das Gerät nicht in der Höhe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50^ ).

Wartung

• Alle Wartungsarbeiten müssen von qualifiziertem und geschultem Fachpersonal durchgeführt werden.

• Das Gerät besteht keiner besonderen Wartung.
• Verwenden Sie niemals Lösungsmittel oder andere aggressive Reinigungsmittel.
• Reinigen Sie die Oberflächen des Gerätes mit einem trockenen Tuch.

CE EAC UK CA

Vorschriften:

• Das Gerät entspricht den europäischen Richtlinien.
  Die Konformitätserklung finden Sie auf unserer Webseite.

EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
- Das Gerät entspricht den britischen Richtlinien und Normen. Die britische Konformitätserklärung finds Sie auf unserer Webseite (siehe Titelseite).
- Das Gerät entspricht den marokkanischen Normen.
- Die Konformitätserklung C_ (CMIM) finden Sie auf unserer Webseite.

Entsorgung:

• Dieses Gerät muss getrennt entsorgt werden. Nicht mit dem Hausmüll entsorgen.

GERÄTEBESCHREIBUNG (ABB 1)

Das Smart Wireless Module ist ein Zubehörteil, mit dem ein GYS-Gerät mit einem SMC-Anschluss über eine drahtlose Bluetooth-Kommunikation gesteuert werden kann.

1 SMC-Anschluss

2 SMC-Kabel

3 Anzeige

4 Kopplungstaste

Dieses Gerät wird mit einem DB9-Kabel gefelfert, mit dem es an ein Gys-Batterieladegerät angeschlüssen werden kann, das eine Spannung von 24 V und eine weitere Spannung von 5 V liefert. Das Gerätarf nicht an eine andere Spannungsequelle angeschlüssen werden, da dies zu Fehlfunktionen, Beschädigungen des Geräts und Gefahren fur den Benutzer führen kann.

INSTALLATION DES GERÄTS

1. Verbinden Sie das SWM mit dem zu steuernden GYS-Gerat (z. B.: GYSFLASH CNT) über das SMC-Kabel.

1. Schalten Sie das zu steuernde Gerät und den Computer ein.
2. Aktivieren Sie das Bluetooth des Computers.
3. Öffnen Sie eine Software, die speziell für die Verwendung des SWM vorgesehen ist (CNT Datalog von GYS oder eigene Software).
4. Überprüfen Sie dann den Status der Anzeige:

Zustand der Anzeige Bedeutung
Durchgehend grün	Kommunikationsbereit (CNT-Ladegerät angeschlossen + Bluetooth-Kopplung OK).
Blinkt grün CNT-Ladegerät angeachaßungen, kein Bluetooth-Gerät angeschlossen.
Blinkt orange Initialisierungs- oder Aktualisierungsphase. Endet in der Regel nach 5 s.
Durchgehend orange	Internet Fehler. Trennen Sie das SWM vom Stromnetz und schreiben Sie es wieder an.
Ausgeschaltet Keine Versorgung	Stellen Sie safer, dass das SMC-Kabel richtig angeschlossen ist und dass das CNT-Ladegerät eingeschalten ist.

1. Das SWM stellt automatisch eine Verbindung mit dem Gerät her, das zuletzt verbunden wurde. Um es mit einem neuen Gerät zu verbinden, drücken Sie die Taste (4). Das SWM kehrt in die Kopplungs-Wartephase darüber und kann mit einem neuen Gerät verbunden werden.

ALLGEMEINER BETRIEB

Das Smart Wireless Module oder SWM ermöglicht die Kommunikation mit einem GYS-Produkt über eine Bluetooth-Verbindung.

Das SWM wird als Bluetooth Low Energy-Gerät erkannt.

Für die Nutzung ist ein Gerät erforderlich, das Bluetooth Low Energy (BLE) unterstützen oder mit einem entspruchenden Dongle ausgestattet ist. Die Entwicklung eigener Anwendungen ist über die BLE-API für folgende Betriebssysteme (Android, IOS, Linux oder Windows) möglich.

Mit dieser API kann der Benutzer BLE-Geräte in der Höhe scannen, eine Verbindung zum SWM herstellen und die Informationen an seine damit bestimme Software weitergeben.

LINUX / ANDROID / IOS
Abbildung 1: Plan zum Kommunikationsprinzip zwischen dem BLE-Treiber (API) und der dafür bestimmten Software

Wir stellen eine unter Windows laufende Anwendung für die grundlegende Nutzung des Ladegerats mit dem SWM zur Verfugung: den CNT Datalog, der in Ihr Hem Intranet-Kundenzugang unter der Rubrik „Werkzeuge" verfügbar ist.

Beim BLE-Scan lautet der Name des SWM wie folgt:

SWM-00.00.000000.00 (SWM - Seriennummer)

Sobald die Verbindung hergestellt ist und die Dienste verfügbar sind, kann mit dem SWM über seinen Dienst und seine EigenschaftenCOMMUNIZIER werden.

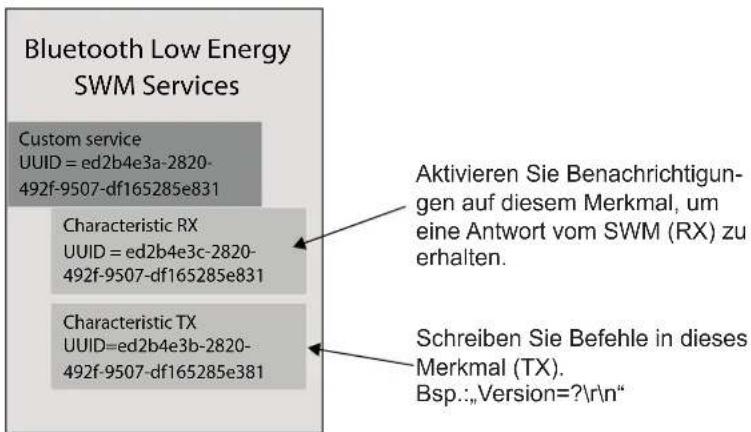

Abbildung 2: SWM-Dienst und seine zwei Lese- und Schreibmerkmale

Unter Windows stellen wir zur einfacheren Einrichtung eine ausfuhrbare Datie zur Verfugung, die ein Gateway zwischen dem BLE-Treiber und einem TCP-Server erstellt. In thisem Fall ist es nicht notwendig, die BLE-API zu verwenden. Der Benutzer muss lediglich die von GYS bereitgestellte ausfuhrbare Datie starten und einen TCP-Client in seiner damit den Software implementieren, um mit dem SwM zu kommunizieren.

Die Syntax für die Kommunikation über TCP ist dieselbe wie im Folgenden beschrieben, mit zusätzlichen Befehlen, die mit dieser ausfuhrbaren Datei gefelert werden (BLE-Scan-Geräte, usw.).

Abbildung 3:Prinzip-Plan mit der ausfuhrbaren GYS-Datei

PROTOKOLL

Der Computer initiiert Befehle immer mit einer Anfrage, das SWM anteortet systematisch. Wenn das SWM nicht innerhalb von 500 ms anteortet, ist es nicht mehr Funktionsfähig.

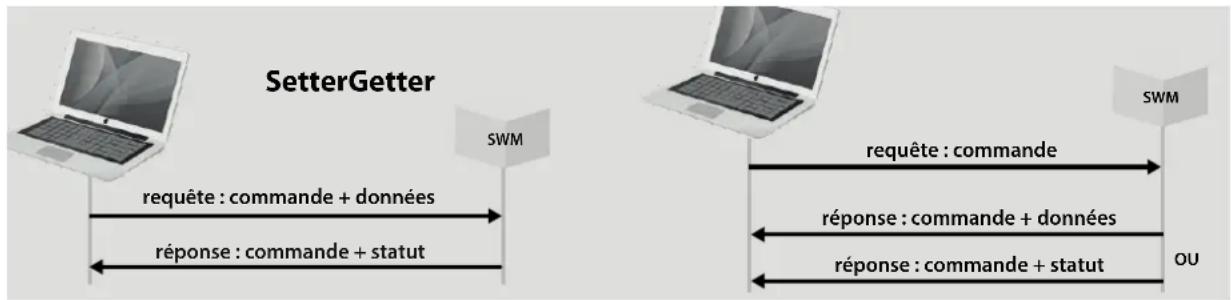

Das SWM unterstützt 2 Arten von Anfrage-Antwort-Verfahren: Setter und Setter. Setter wird einen Wert auf das Produkt an. Mit Setter können Sie einen Wert vom Produkt ablesen.

Ein Befehl hat mindestens eine zugehörige Angabe (Argument). Bei Setter werden die Daten zusammen mit dem Befehl in der Anfrage gesendet. Bei Getter werden die Daten von der Antwort mit dem zugehörigen Befehl empfangen.

Das SWM gibt in seiner Antwort einen Status zurück, um anzuzeigen, dass der Befehl erfolgreich beareritet wurde. Die Antwort von Setter enthalt immer den Befehl und den Status. Für Getter enthalt die Antwort den Befehl und die Daten, wenn alles gut gehen. Andernfalls enthalt die Antwort den Befehl und den Status.

SYNTAX

Der Austausch zwischen dem Computer und dem SWM erfolgt in ASCII-Zeichen.

Jede Anfrage und Antwort endet mit <CR> < LF> (oder 0x0D0A oder „r\n").

Der Name des Befehls enthalt keine Leerzeichen.

Dem Namen des Befehls folgt ein Gleichheitszeichen _n = ^n

In einer Setter-Anfrage und einer Getter-Antwort folgen die Daten dem Gleichheitszeichen „=". Sie werden durch ein Semikolon „; getrennt. Bei Dezimalen Daten ist das Dezimaltrennzeichen der Punkt „.”. Die Daten werden ohne Einheiten dargestellt.

Bei einer Getter-Abfrage folgt ein Fragezeichen,?" auf das Gleichheitszeichen,="

Der Status besitzt 2 Werte: "OK" oder "KO".

Beispiel für den Austausch zwischen dem Computer und dem SWM:

"Process_state run < CR > < LF> der Computer fordert Sie auf, den Ladevorgang zu starten.
"Process_state=OKdas SWM gibt die erfolggreiche Annahme des Befehls zurück.
Process_state? fragt nach dem Status des aktuellen Prozesses.
"Process_state = idle " gibt den hier angeforderten IDLE Wert zürück (Prozess gestoppt).
"Process_sta=?" falsch formulierte Getter-Anfrage, der Befehrscheinost existiert nicht.
"Process_sta=KO" gibt eine Fehlermeldung zusück.
"Date=2020;13;31;08;53;10"actualisiert das Datum des Produkts mit einem falschen Wert (MM=13).
Date=KO gibt einen Fehlerstatus zusück.

GETTER-LISTE FÜR GYSFLASH CNT

Anfragotyp Getter	Antwort SWM	Argomente
		Namen Mögliche Werte Beschreibung
Version=? Version=	Produit1;HW_version1;SW_version1;Produit2; HW_version2;SW_version2...	Produit1Produit2	Bsp.:GYSFLASH 121.12 CNTSmart USB-Modul	Name(n) des/der Produkte(s),das/die im SMC-Network vo-rhanden ist/sind
		HW_version1HW_version2	Bsp.:HW 1-2HW E0046IND1-0	Zugehörige Hardwareversion
		SW_version1SW_version2	Bsp.: SW V06.01 Zugehörige	Softwareversion
Seriell=? Seriell=	Produit1,SN1;Produit2,SN2...	Produit1Produit2	Bsp.:GYSFLASH 121.12 CNTSmart USB-Modul	Name(n) des/der Produkte(s),das/die im SMC-Network vo-rhanden ist/sind
		SN1SN2	Bsp.:20.02.026971.000001	Zugehörige Seriennummer
Product_info=? Product_info= U,I		U	0 bis 48 → in V	Spannung des Ladegeräts
		I	0 bis 120 → in A	Strom des Ladegeräts
Product_name=? Product_name= product_name		product_name	Bsp.: GYSFLASH 121.12 CNT	Name des Ladegeräts
MMI_state=? MMI_state= MMI_state MMI_state			lock → Verriegelt unlock → Entspratt	LOCK ➔ Verriegelung der Tasten der Schnittstelle des Ladegeräts. In dieser Konfiguration kann nur das SWM das Ladegerät steuern.
Mode=? Mode= Modus mode init			Laden BSU Voltage_test CCA_test Lichtmaschinentest settings	Art des Modus, der gerade verwendet wird
Process_state=? Process_state= process_state process state		state	idle → Im Leerlauf run → laufende Ladung error → Fehler auto-detect → Erkennung identification → Identifi-zierung printing → Druck	Status des aktuellen Prozesses (Modus)
Error=?	Error=error_code,error_data	error_code	0 bis 99	Laufender Fehlercode
		error_data	0 bis 1000000	Dem Fehler zugehörige Daten
Charge=?	Charge=group:curve:Unom:Qbat	group	Bsp.: Pb-CHARGE	Name der ausgewählten Gruppe
		curve	Bsp.: normal	Name der ausgewählten Gruppe
		Unom;	0,0 bis 100,0 → in V	Ausgewählte Nennspannung
		Qbat	0,0 bis10000,0 → in Ah	Ausgewählte Batterieleistungs
BSU=?	BSU=bsu_name:Unom,Ubsu,Ibsu	bsu_name	Bsp.:DIAG+	Name des ausgewählten BSU-Modus
		Unom	0 bis 100 → in V oder in S	Ausgewählte Nennspannung in V oder Anzahl der Zellen in S je nach ausgewähltem BSU-Modus
		Ubsu	0,000 bis 100,000 → in V	Ausgewählte BSU-Spannung
		Ibsu	0,000 bis 999,999 → in A	Ausgewählter BSU-Strom
I-check=?	I-check=Unom:Qbat	Unom	0,0 bis 100,0 → in V	Ausgewählte Nennspannung
		Qbat	0,0 bis 10000,0 → in Ah	Ausgewählte Batterieleistung
Power-up=?	Power-up=Unom	Unom	0,0 bis 100,0 → in V	Ausgewählte Nennspannung
Output_voltage=?	Output_voltage=Uout	Uout	0,000 bis 100,000 → in V	Ausgangsspannung des Lade-geräts
Output_current=? Output_current= Iout		Iout	0,000 bis 999,999 → in A	Ausgangsstrom des Ladegeräts
Charge_progress=?	Charge progress=%chg	%chg	0 bis 100 → in %	Fortschritt in Prozent
Ah Charge=?	Ah charge=Qchg	Qchg	0,0 bis10000,0 → in Ah	Während des Ladevorgangs eingespeiste Ah
Ah total=?	Ah total=Qtot Qtot		0,0 bis10000,0 → in Ah	Insgesamt eingespeiste Ah
Charging_time=? Charging_time= Tchg		Tchg	0 bis 10000 → in Sekunden	Dauer des Ladevorgangs
Total_time=?	Total_time=Ttot	Ttot	0 bis 10000 → in Sekunden	Gesamtdauer
Process_step=?	Process_step=step	step	idle unknown uvp wake-up recovery desulfation, charge absorption u1 absorption u2 verification refresh supplement equalisation floating maintenance rest maintenance charge end absorption complement equalisation supply	Ladeschritt lauft
Undervoltage=?	Undervoltage=undervoltage	undervoltage	on / off	Flag für eine niedrigere Spannung als Ubsu
Date=?	Date=JJJJ;MM;DD;hh,mm,ss	JJJJ	1998 bis 2999	Jahre
		MM	1 bis 12	Monate
		DD	1 bis 31	Tage
		hh	0 bis 23	Uhrzeit
		mm	0 bis 59	Minuten
		ss	0 bis 59	Sekunden
Sound=? Sound=	sound	sound	on / off	Status der Tonoption
Autodetect=? Autodetect=	autodetect	autodetect	on / off	Status der Option Auto-detect
Autorestart=? Autorestart=	autorestart	autorestart	on / off	Status der Option Auto-restart

SETTER-LISTE FÜR GYSFLASH CNT

Anfragotyp Setter	Argomente			Antwort SWM
	Namen Mögliche Werte Beschreibung
Restart=restart restart		all → Alle, einschließlich SUM link → entsprrt app → Neustart	Neustart der im SMC-Netz-werk angeschlossenen Geräte	Restart=OK (ou KO)
MMI_state=MMI_state MMI_state		lock → Verriegelt unlock → Entsperrt reboot → Neustart	lock: Verriegelung der Tasten der Schmittstelle des Ladegeräts. In dieser Konfiguration kann nur das SWM das Ladegerät steuern. reboot: Neustart der Schmittstelle des Ladegeräts	MMI_state=OK (oder KO)
Process_state=process_state	process_state	idle → Stopp run → Start	Start oder Stopp des Ladevorgangs	Process_state=OK (oder KO)
Mode=Modus	mode	Laden BSU	Auswahl der Art des Modus	Mode=OK (oder KO)
Charge-group curve;Unom;Qbat	group	Bsp.: Pb-CHARGE	Auswahl der Gruppe	Charge=OK (oder KO)
	curve	Bsp.: normal	Auswahl der Curve
	Unom	0,0 bis 100,0 → in V	Auswahl der Nennspan-nung
	Qbat	0,0 bis10000,0 → in Ah	Auswahl der Leistung
BSU=bsu_name;Unom;Ubsu,Ibsu	bsu_name	Bsp.:DIAG+	Auswahl des BSU-Modus	BSU=OK (oder KO)
	Unom	0 bis 100 → in V (oder in S)	Auswahl der Nennspan-nung in V (oder Anzahl der Zellen in S je nach ausgewähltem BSU-Modus)
	Ubsu	0,000 bis 100,000 → in V	Auswahl der BSU-Span-nung
	Ibsu	0,000 bis 999,999 → in A	Auswahl des BSU-Stroms
Date=JJJJ; MM;DD;hh,mm,ss	JJJJ	1998 bis 2999	Jahre	DATE=OK (oder KO)
	MM	1 bis 12	Monate
	DD	1 bis 31	Tage
	hh	0 bis 23	Uhrzeit
	mm	0 bis 59	Minuten
	ss	0 bis 59	Sekunden
Sound=sound	sound	on / off	Status der Tonoption	Sound=OK (oder KO)
Autodetect=autodetect	autodetect	on / off	Status der Option Auto-de-tect	Autodetect=OK (oder KO)
Auto_restart=autorestart	autorestart	on / off	Status der Option Auto-res-tart	Autorestart=OK (oder KO)
Reset_error=OK	Ermöglicht das Verlassen des Fehlerstatus			Reset_error=OK (oder KO)

GARANTIE

Die Garantie deckt alle Defekte oder Herstellungsfehler fur 2 Jahre ab dem Kaufdatum (Teile und Arbeitszeit).

Die Garantieleistung erfolgt nicht bei Defekten, die durch:
- Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind.
- Normalen Verschleib von Teilen (Bsp. : Kabel, Klemmen usw.).
- Schaden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).
- Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub).

Bei einem Ausfall schicken Sie das Gerät an ihren Handler zurück und legen Folgendes bei:

• einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung ...)
• Eine Fehlerbeschreibung.

De garantie dekt nicht :

Filiale / Niederlassung
Professor-Wieler-Straße 11
52070 Aachen
Deutschland

www.gys-schweissen.com +49 241 / 189-23-710 [e-mail]
