GEBRUIKSAANWIJZING SPA3000 Mestic

1. Veiligheidsvoorschriften
2. Technische gegevens
3. Elektrisch schema
4. Paklijst
5. Benaming onderdelen
6. Installatie van de airco
7. Bedieningshandleiding
8. Foutcodelijst
9. Gids voor probleemoplossing
10. Onderhoud

Correcte wegwerpwijze van dit product

Conformiteitsverklaring

1. Veiligheidsvoorschriften

Waarschuwing

Bij gebruik van deze airconditioner is het belangrijk dat u zich.altijd houdt aan de veiligheidsvoorschriften. Hiermee voorkomt u het risico op persoonlijk letsel, elektrische schokken en productschade. Lees waarom vooraf alle instructies.

Lees voor gebruik de handleiding.
- Als de gebruiksvoorwaarden Niet worden nageleefd, is de fabrikant Niet aansprakelijk voor schade of letsel dat is voortgekomen uit het gebruik van dit apparaat.
- Bewaar de handleiding, het garantiecertificaat en de verkoopbon.
- Er moet toezicht gehonden worden op kinderen, zodat ze Niet met het toestel gaan spelen.
- Dit apparaat is Niet bedoeld om te worden gezruikt door kinderen tot 8aar of door personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of onvoldoende ervaring en kennis, tenzij ze worden begeleid of instructies hebben gekreten over hoe het apparaat te gezruiken door een persoon die verantwoordelijk is voor hun verilgheid.
- Gebruik het apparaat nooit als het zichtbaar beschadigd is, of als er breuken in het snoer zitten.
Voer bij schade aan het apparaat, het snoer, of de stekker, nooit zichreparaties uit. Laat dit altijd doeen door de fabrikant of een gekwalificeerde monteur.
- Het apparaat is nicht geschikt voor commercieel gebruik.
- Gebruik en bewaar het apparaat.altijd op een droge plek.
- Gebruik nooit accessoires die nicht zich aanbevolen vanuit de fabrikant.
- Dit apparaat is alleen geschikt voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.
- Het is verboden om dit product (of delen ervan) aan te passen.
Sluit nooit meerere elektrische apparaten aan op een stopcontact. Hiermee voorkomt u een slechte aansluiting en hoge warmtebelasting.
- Het is verboden om de portable airco (binnen- & buitenunit) in de regen of in het water teplaatsen

Waarschuwingen

• Afstand tot brandende voorwerpen minimaal 2 meter i.v.m. brandpreventiemaatregelen.
• Het is gebruikers ten strengste verboden om zich koudemiddel aan te vullen.
  Trek nicht direct aan de slang en vernietig deze Niet met scherpe voorwerpen. Als de slang beschadigd blijkt te,zijn, stop dan met het gebruik en neem contact op met de distributeur voor reparatie.

Installatielocatie van de airconditioner

De airco moet geplaatst worden op een stevig, vlak oppervlak (let op: de airco mag Niet scheef staan of overhellen), wonneer het apparaat in gebruik is. Op de onderstaande plekken mag deze mobiele airco Niet geinstalleerd worden:

1. In de buurt van sterke warmtebronnen, dampen en ontvlambaar of explosief gas.
2. In een omgeving die chemicalien bevat (verdampende stoffen, organische oplosmiddelen, etc.)
3. In een natte omgeving. Zodra het regent dient de airco uit het raam gehaald te worden.
4. Voor buitengebruik moet de airco uit de buurt gehonden worden van regen en/of water.

Houd verdier rekening met de volgende voorschriften:

1. Het product moet te allen tijden en in alle gevallen rechtop gezchoolen worden. Het is verboden het apparaat zichwaarts of ondersteboven te houden.
2. Probeer de airco bij het verplaatsen of dragenrecht te honden. Zorg ervoor dat hij Niet geschud worden of valt.
3. Zorg ervoor dat de luchttoevoer Niet verstopt raakt en goed geventileerd blijft.
4. Steek geen voorwerpen door de openingsen van de lucht in- en uitvoer. Voorwerpen konnen op deze manier in contact komen met elektrische onderdelen of de ventilator en dit zou gevaar+kunnen opleveren.
5. Plaats geen zware objekten op het product.
6. Haal de stekker uit het stopcontact voordat u de airco verplaatst, onderhouduitvoert, schoonmaakt, of voor langereijd Niet gebruikt.
7. Trek Niet aan de stekker om de machine te verplaatsen.
8. Maak het stofschem van de luchttoevoer minstens een keer per maand schoon.
9. Als de machine voor een langere tijd Niet gebruikt worden,要去 hij worden opgeslagen in een koele en droge plek. Maak de airco van tevoren goed schoon en droog.

Voltage 220~240V 50/60Hz Luchtverplaatsingscapaciteit 250-300m3/h
Koelingscapaciteit 3050 BTU (895W) Ontvochtigingscapaciteit 0,95 L p/u
Vermogen 405W Isolatieklasse	IPX4
Koelvloeistof R290(120g) Compressortype Rotor type
Afmetingen binnenunit 45.4 X 30.8 X 20.4cm Geluid 53 dB
Afmetingen buitenunit 44.3 X 37.3 X 20.1cm Gewicht 22,5 kg

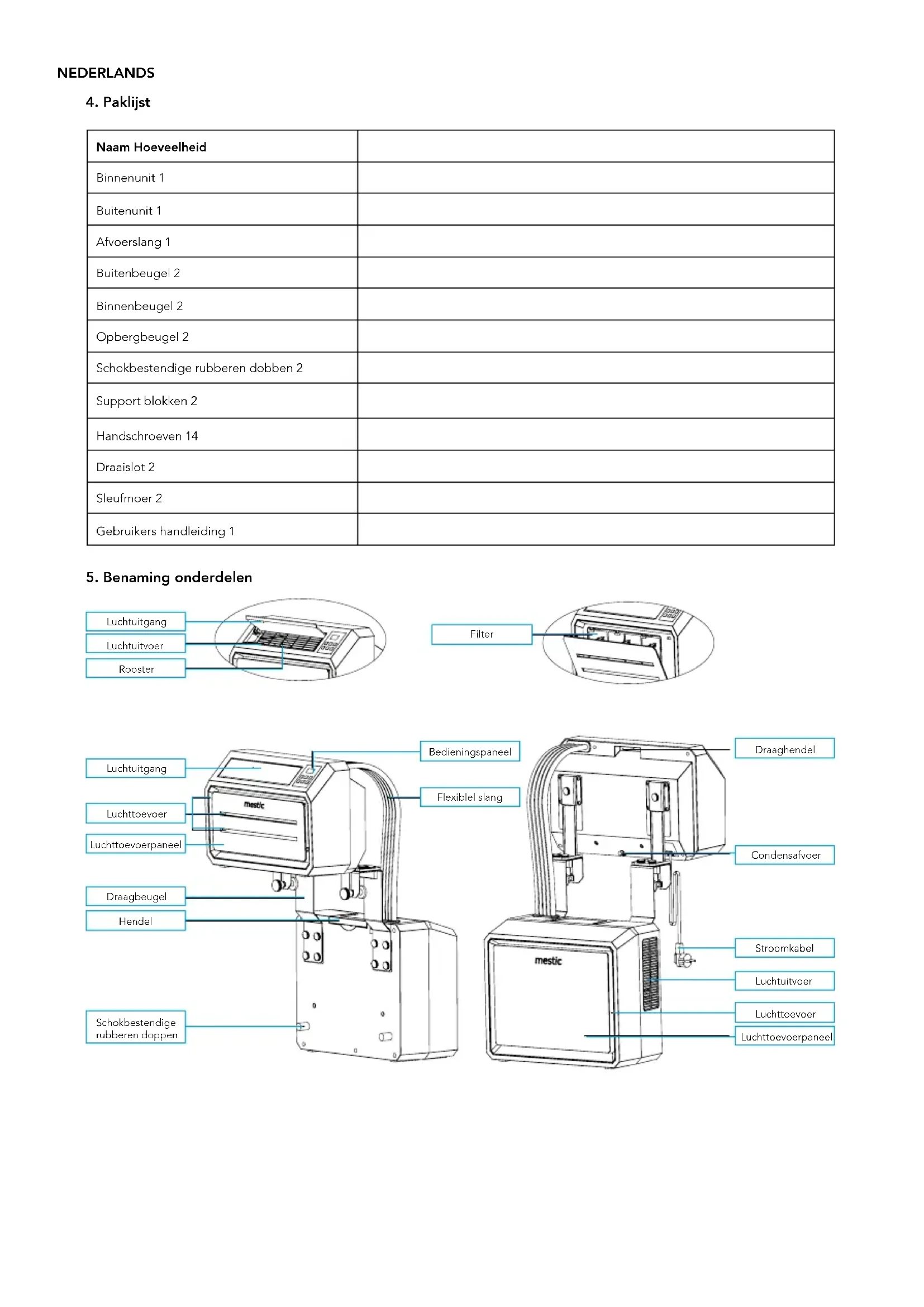

Naam Hoeveelheid
Binnenunit 1
Buitenunit 1
Afvoerslang 1
Buitenbeugel 2
Binnenbeugel 2
Opbergbeugel 2
Schokbestendige rubberenDOBben 2
Support blokken 2
Handschroeven 14
Draaislot 2
Sleufmoer 2
Gebruikers handleiding 1

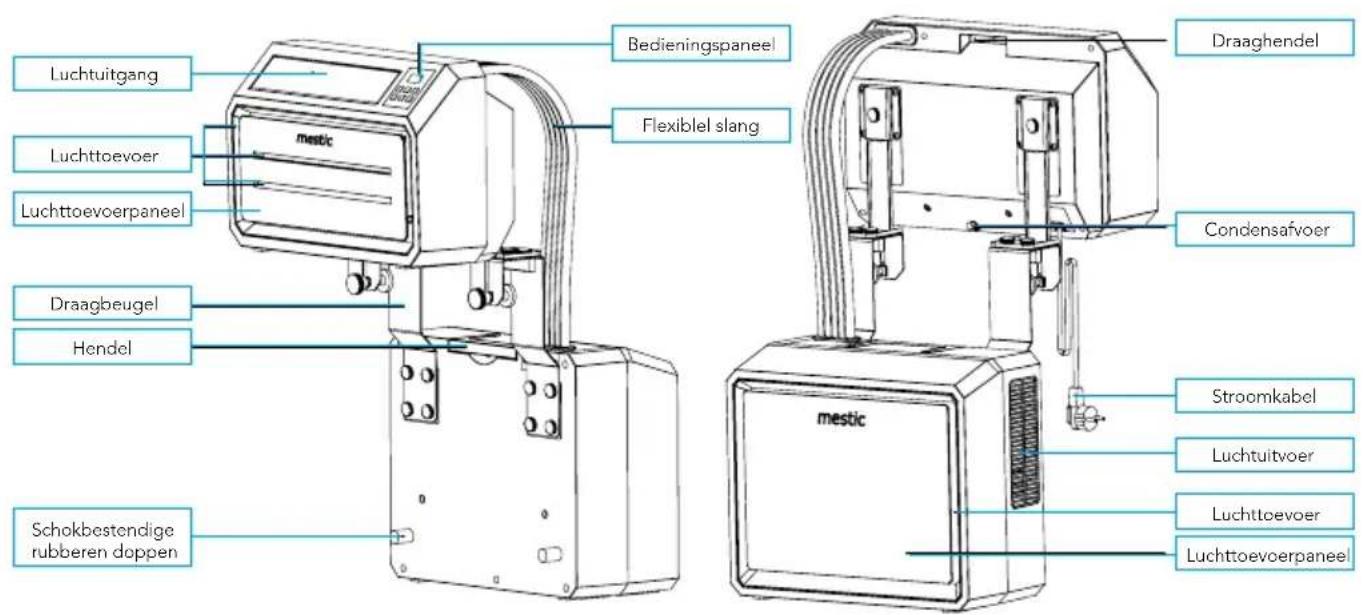

5. Benaming onderdelen

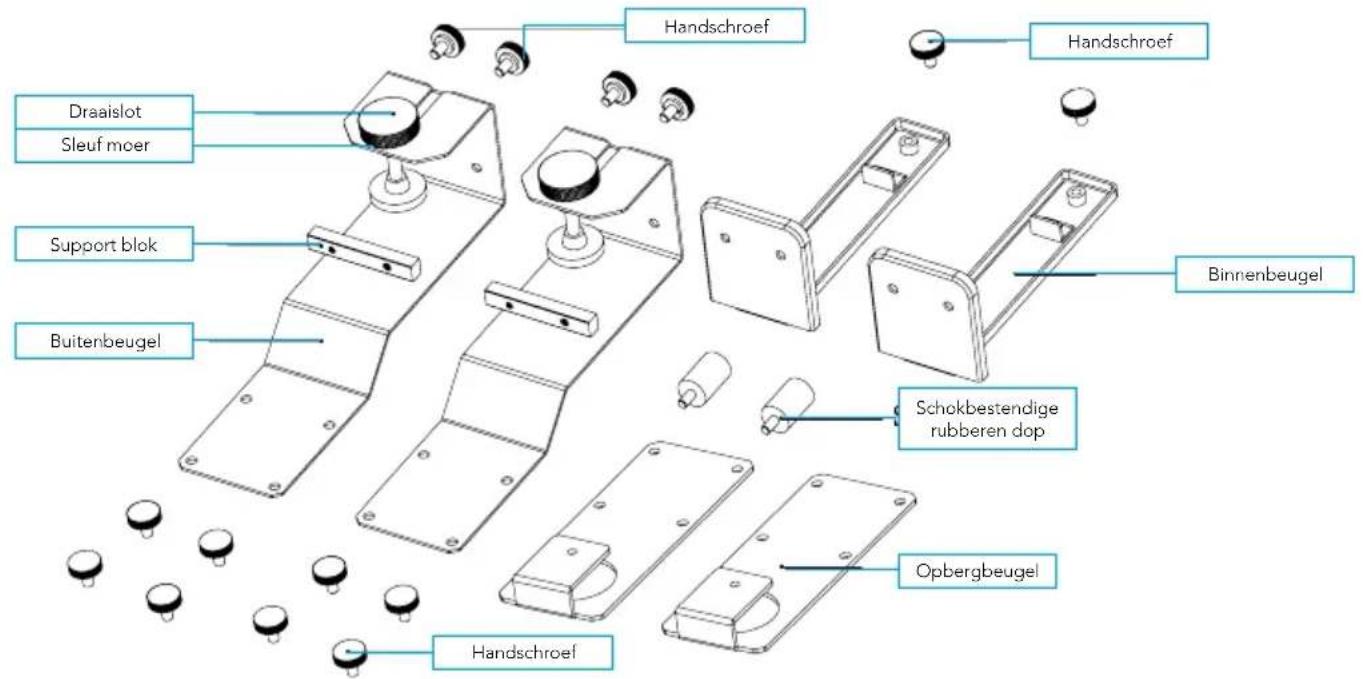

Accessoires

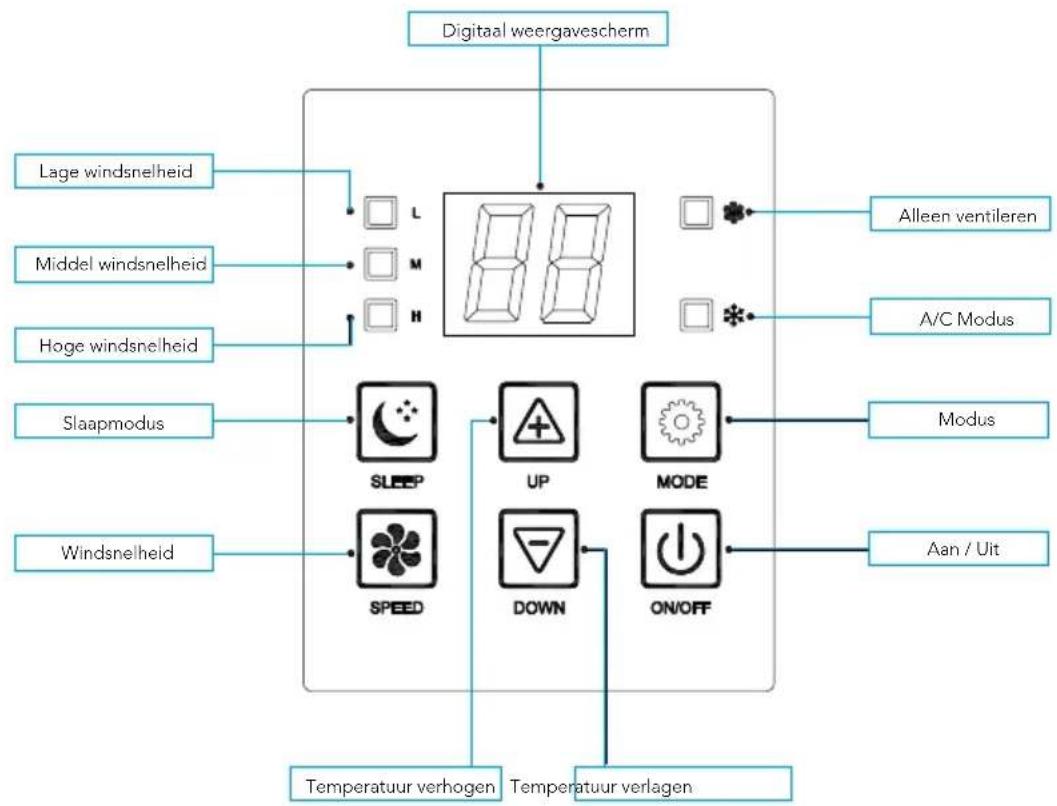

Bedieningspaneel

NEDERLANDS

6. Installatie van de airco

1. Pak de machine en de accessoires uit en controllerer of de slang tussen de binnen- en buitenunit goed aangesloten is. Controller ook of de condens water afvoer voorzien is van een rubberen afdekking. Check ten slotte of de accessoires compleet�n.

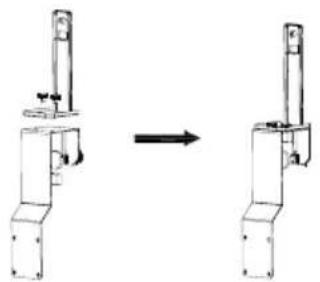

2. Installer de accessoires zoals aangegeven in de afbeelding. Verbind de buitenbeugel met het support blok en de binnenbeugel door de handschroeven aan te draaien. Zo vormt u de draagbeugel.

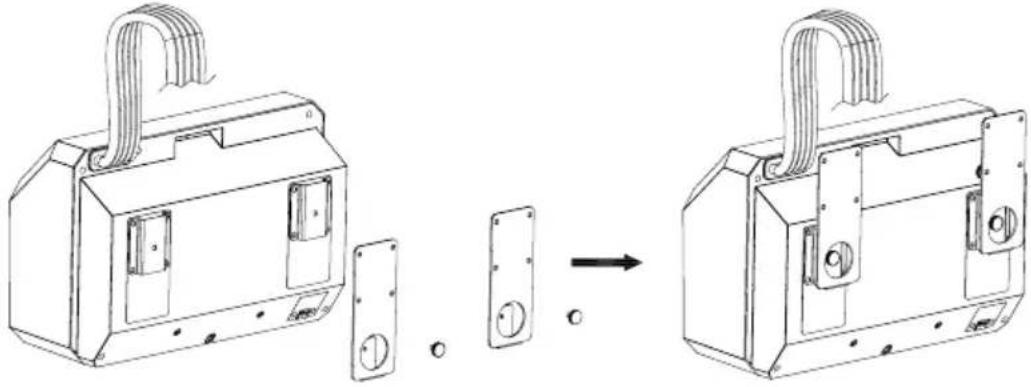

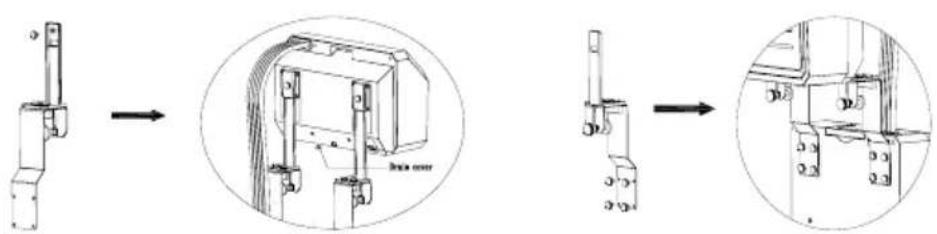

2.1 Installer de beugel zoals te zien is in onderstaande afbeelding. Monteer de binnen- en de buitenunit aan de beugel om de twee delen vast te zetten. Uzet de units aan de beugel vast door de handschroeven aan te draaien in de waarvoort bestemde gaten.

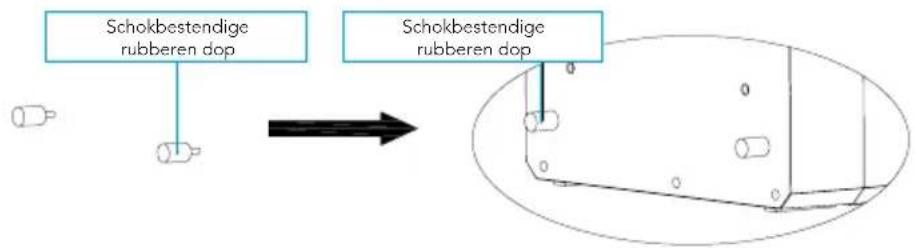

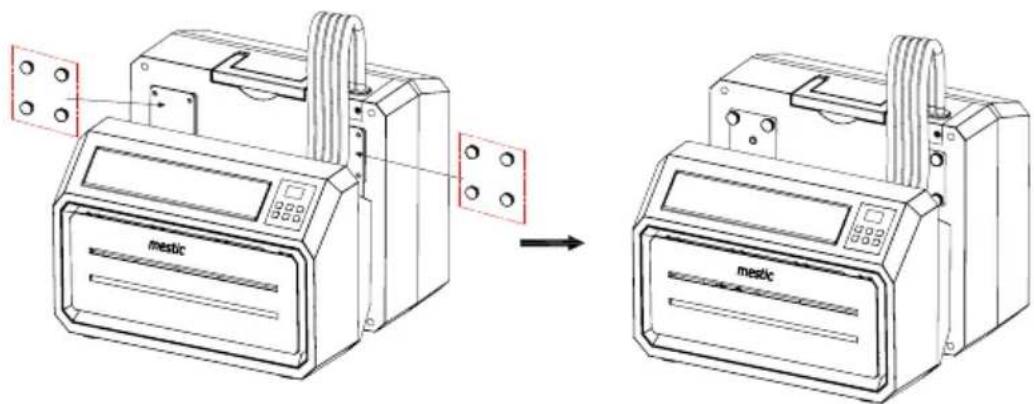

2.2 Plaats de shockbestendige rubbers op de achterkant van de buitenunit.

2.3 Installeer de volledige unit in het raam van de caravan en draai de beugel goed aan (zie afbeelding).

7. Bedieningshandleiding

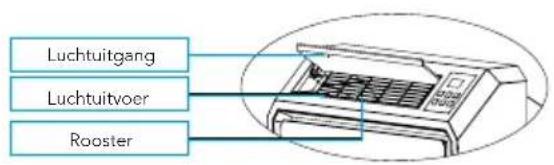

Open de luchtuitlaat

Draai de luchtuitlaat handmatig omhoog, zodat hij maximaal geopend is (zie afbeelding).

Airco activeren

Steen de stekker in het stopcontact. Als u een korte piep hoor en ziet dat het bedieningspaneel oplicht en meteen weeutuitgaat, betekent dit dat de machine geactiveerd is.

Aanzetten

Druk op de "ON/OFF knop om de machine aan te zetten. Als u twee korte piepjes hoort en de temperatuur digitaal worden weergegeven op de airco, is de airco

ingschakeld.

Wanneer de airco ingeschakeld worden, staat de temperatuur standard ingesteld op 22^ . De lampjes van (M) middel wind snelheid' en 'airconditioning' gaan schijnen en de ventilator van de binnenunit gaat aan. De temperatuursensor meet de omgevingstemperatuur en als deze hoger is dan 22^ begint de buitenunit te werken om de temperatuur maar beneden te krijgen. Is de omgevingstemperatuur alager dan 22^ ? Dan start de buitenunit Niet.

Windsnelheid

Wanner op de "SPEED" drukt, kan de machine een korte piep latent horen. Met deze knop kurz u de ventilator van de binnenunit instellen op "(L)Lage windsnelheid ", "(M) Middel windsnelheid" of "(H) Hoge windsnelheid". De correspondende lampjes geben aan welke instelling geselecteerd is.

Schakelen tussen A/C modus en fan modus

Door op de "MODE" knop te drukken schakelt u over van A/C maar alleen ventilatiemodus. Het lampje naast "Fan" gaat aan en het lampje maar "A/C" gaat uit. De compressor en de ventilator van de buitenunit schakelen uit. Alleen de ventilator van de binnenunit blijft aan. Zo geniet u wel van een frisse wind, maar worden er nicht gekoeld. Druk opnieuw op de "MODE" knop om terug te schakelenaar A/C modus.

Temperatuur instellen

Wanneer u de "UP" knop indrukt, maar de machine elke keer een korte piep horen. De temperatuur worden telkens verhoogd met 1^ . De hoogst möglichke temperatuurinstelling is 30^ . Wanneer u de "DOWN" knop indrukt, maar de machine elke keer een korte piep horen. De temperatuur worden telkens verlaagd met 1^ . De laagst möglichke temperatuurinstelling is 16^ .

Slaapmodus

Druk op de "SLEEP" knop om de slaapmodus te activeren. Na 6 seconden schakelen alle verlichting en het digitale weergaveschem uit en gaat de airco in slaapstand. De ventilator van de binnenunit blijft draaien op lage (L) windsnelheid. Zo heeft u geen last van Licht en geluid, en kunt u rustig slapen. Wanner u op een willekeurige knop op het bedieningspaneel drukt, piept de machine kort en keert hij terug maar zichs originele werkmodus.

Uitschakelen

Druk op de "ON/OFF" knop om de airconditioning uit te schakelen. De machine LAST een lange pieptoon horen en alle verlichting schakelt uit. De machine stopt met werken en gaat in standby modus tot het apparaat weer ingeschakeld worden.

8. Foutcodelijst

Indien het apparaat Niet of onvoldoende werkt:

Controleer of er een foutcode in het display zichtaar is, raadpleeg de foutcode tabel voor een oplossing. Indien er geen foutcode in het display zichtaar is, doorloop de storingstabel voor een möglichke oplossing.

Foutcode tabel
Foutcode Oorzaak Oplossing
E1 Storing ruimtetemperatuur sensor Neem	contact op met de dealer
E2 Storing systemdtemperatuur sensor
E4 Onvoldoende koudemiddel
E5 Ventilator storing
E6 Condenswaterpomp storing

9. Gids voor probleemoplossing

Foutcode tabel
Foutcode Oorzaak Oplossing
Het apparaat gaat Niet aan De stroom is Niet	ingschakeld Schakel de stroom weir in
	Beschadigd stopcontact Schakel de stroom	uit en controllerer/ repareer het stopcontact
	Onbekende reden Neem contact op met de dealer
Weinig luchtverplaatsing of beperkt koeleffect	De laagste ventilatiestand is geselecteerd Selecteer de middel of hoge ventilatie-stand
	Het luchtfilter is verruild Controller en reinig het filter
	De lucht toe- of afvoer van de binnenunit is geblokkeerd	Controller of de unit Niet geblokkeerd is en verwijder de obstructie
	De lucht toe- of afvoer van de buitenunit is geblokkeerd	Controller of de unit Niet geblokkeerd is en verwijder de obstructie
	De omgevingsttemperatuur is te laag of hoog	De omgevingsttemperatuur要去ussen de 16 en 40°C�
	Onvoldoende spanning van de stroom-toevoer	Raadpleeg een installmenter of gebruik een andere stroomaansuiting
Alleen luchtverplaatsing maar geen koeleffect	Het apparaat draait in ventilatiestand Selecteer de koelmodus (A/C)
	De koelmodus is zojuist automatischuitgeschakeld	Wacht ca 3-5 minutes totdat de thermo-staat waar inschakelt
Abnormale geluiden of trillingen De montage	gebeugels vrijniet juicesigeinstalleerd op het voertuig, of demontageschroeven van het apparaat� onvoldoende aangedraaid	Controller of de montagebeugel goed vast zit en draai de montageschroeven van het apparaat�
Er lekt water UIT de binnenunit De rubberen	stop aan de onderzijde van de binnenunit ontbreekt, of is onvoldoen-de aangedrukt	Controller de stop of plaats deze opnieuw
	Het apparaat staat te schuin Het apparaat moet horizontaal gemon-teerd+zijn (maximale hoek <3°)
Het apparaat geeft een verbande geur af	Er is een serious probleem	Schakel het apparaat direct uit en neem contact op met de dealer

10. Onderhoud

Schoonmaken

Let op: verwijder de stekker uit het stopcontact voordat u het product schoonmaakt.

Voor het schoonmaken van de buitenkant:

Neem de buitenkant af met een vochtige doeck. Maak het apparaat verwolgens goed droog met een droge doeck. Zorg ervoor dat er geen water of schoonmaakmiddel in de machine komt. Maak de airco Niet schoon met een agressief schoonmaak middel en/of benzine.

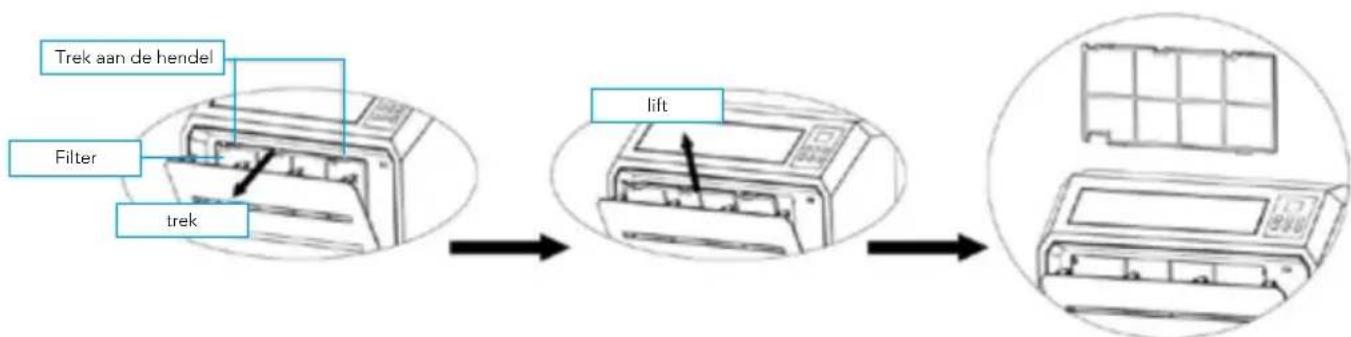

Filter schoonmaken:

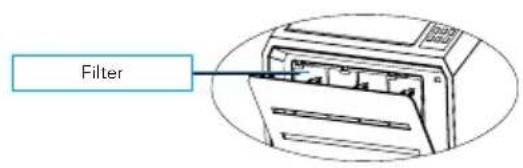

Het is belangrijk om het stof regelmatig uit het filter te verwijderen. Verwijder het filter zoals aangegeven op de afbeelding hieronder. Maak het filter schoon met

kraanwater en/of een stofzuiger om de viezigheid uit het filter te verwijderen. Zorg ervoor dat het filter opgedroogd is voordat u het terug in de airco stopt. Gebruik geen water dat heter is dan 40^ voor het schoonmaken en stel het filter Niet bloot aan de zon.

Onderhoud

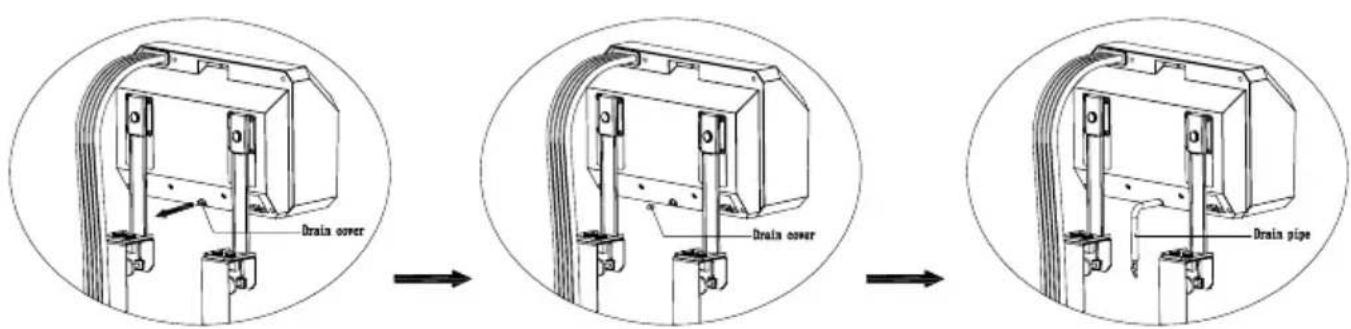

Verwijder de rubberen aflsuiting van condenswater afvoer en laat het condensatievocht leeglopen in een waarvoort bestemde plek, wanner u de airco voor een langereijd op gaat bergen. Plaats de 'rubberen aflsuiting daarna terug.

Maak de airco schoon volgens de richtlijnen onder 'schoolmaken'.

Berg de airco op in een koele en droge plek. Wij raden aan om de airco terug in juices verpakking te plaatsen als u hem opbergt. Zo voorkomt u dat er zich vuil en stof op de airco verzamelt

NEDERLANDS

Opbergen & vervoeren

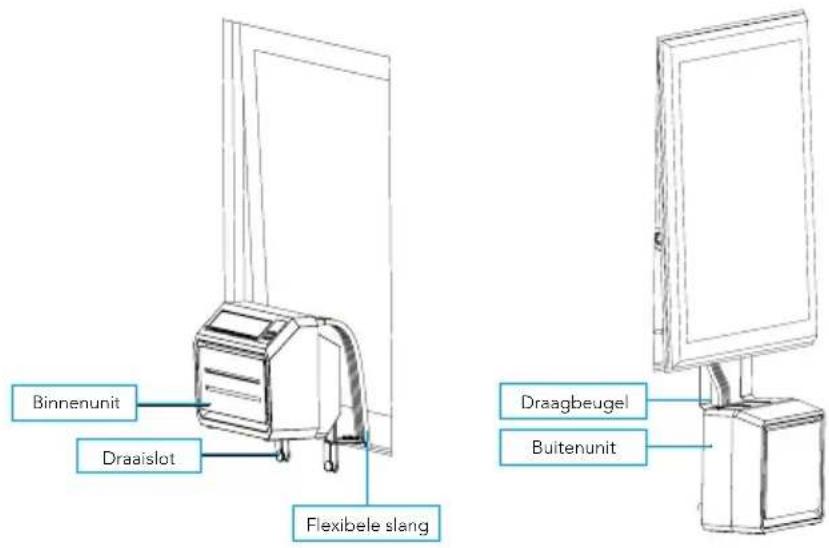

U kurz de airco eenvoudig transporteren en compact opbergen. Gebruik de handschroeven om de draagbeugel aan de binnenunit te installereren, zoals te zien op de afbeelding.

Gebruik de handschroeven om de draagbeugel aan de buitenunit te installereren, zoals te zien op de afbeelding. Zo creert u een compact geheel dat u makkelijk kun vervoeren en opbergen. Bewaar de airco op een koele, droge plek.

Correcte wegwerpwijze van dit product

Dit symbool betekent dat dit product Niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Recycle het verantwoord om duurzaam hergebruik van materiaele hulpbronnen te bevorderen en om möglichke schade aan de omgeving of menselijke gezondheid te voorkomen. Wilt u het gebruekte apparaat terugbrengen? Lees de garantievoorwaarden van waar het product gekocht is. Hier kunt u het product teruggeven voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart Gimeg Nederland B.V., dat het apparaat SPA-3000, voldoet aan de basiseisen en andere relevante voorschriften die onder de Europese richtlijn standard EU206-2012 vallen.

EN 60335-1:2012+A11+A13+A1+A2+A14

EN 60335-2-40:2003+A11+A12+A1+A2+A13 EN 62233: 2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-3:2013+A1

EN IEC 61000-3-2 2019

Een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op dechterzijde is vermeld.
