Producttype	Mobiele monoblock airconditioner
Merk	Tomado
Model	TMA7000B
Afmetingen (H x B x D)	634 x 329 x 318 mm
Nettogewicht	21,5 kg
Voeding	220-240 V ~ 50 Hz
Aangesloten vermogen	980 W
Koelcapaciteit	7000 Btu/h (2,0 kW)
Energieklasse (EE)	2,6
EER	0,8
Koelmiddel	R290 (propaan), 140 g
Max. geluidsniveau	62 dB(A)
Temperatuurbereik	17 tot 30 °C
Ventilatorsnelheden	2 (laag, hoog)
Max. luchtdebiet	1,94 m³/u
Max. ontvochtiging	1,94 L/u
Functies	Koelen, ontvochtigen, luchtcirculatie, automatisch, slaap
Afstandsbediening	Ja (AAA-batterijen inbegrepen)
Luchtfilter	Wasbaar (wekelijkse reiniging aanbevolen)
Condensafvoer	Handmatig (opvangbak) of continu (slang 12,7 mm)
Volle tankbeveiliging	Geluidssignaal en foutcode P1
Automatische herstart na stroomuitval	Ja
Timer	Uitgestelde start en automatische uitschakeling (max. 24 u)
Minimale installatieoppervlakte	8 m²
Beschermingsklasse	IPX0
Garantie	24 maanden

Veelgestelde vragen - TMA7000B Tomado

Hoe installeer ik de luchtafvoerslang?

Plaats het apparaat bij een raam. Trek de afvoerslang voorzichtig uit tot de gewenste lengte (max. 150 cm). Bevestig het vierkante aansluitstuk aan de luchtafvoer van de airconditioner en het ronde aansluitstuk aan het andere uiteinde. Leid de slang naar buiten en sluit het raam zoveel mogelijk. Gebruik de afdichtingskit om warme luchtinfiltratie te voorkomen.

Wat betekent foutcode P1?

Foutcode P1 geeft aan dat het condenswaterreservoir vol is. Leeg het door de onderste aftapplug te verwijderen en het water op te vangen in een bak. Na het ledigen hervat het apparaat de normale werking.

Hoe reinig ik het luchtfilter?

Zet het apparaat uit en haal de stekker uit het stopcontact. Verwijder het luchtfilter (zie afbeelding in de handleiding). Stofzuig het of was het met lauw water (max. 40°C) en een mild reinigingsmiddel. Spoel goed en laat volledig drogen voordat u het terugplaatst. Wekelijkse reiniging wordt aanbevolen.

Kan ik een verlengsnoer gebruiken?

Nee, het is strikt verboden een verlengsnoer te gebruiken. Sluit het apparaat altijd rechtstreeks aan op een geaard stopcontact. Laat indien nodig een geschikt stopcontact installeren door een elektricien.

Wat is de minimale ruimtegrootte voor installatie?

De ruimte moet een vloeroppervlak van minstens 8 m² hebben. Deze voorwaarde is essentieel om ophoping van koelmiddelgas bij een lek te voorkomen, omdat het apparaat brandbaar R290 (propaan) gebruikt.

Hoe gebruik ik de ontvochtigingsfunctie?

Druk op de toets Mode totdat het ontvochtigingslampje brandt. De ventilatorsnelheid wordt automatisch op laag ingesteld. Sluit een afvoerslang (niet meegeleverd) aan op de onderste opening voor continue waterafvoer. Plaats het uiteinde van de slang in een bak die lager staat dan het apparaat.

Hoe stel ik de timer in voor uitgestelde start?

Zet het apparaat uit en druk op de toets Timer On. Druk meerdere keren om de vertraging te verhogen in stappen van 30 minuten tot 10 uur, daarna in stappen van 1 uur tot 24 uur. Bevestig door te wachten tot de temperatuur weer op het display verschijnt. Het apparaat start automatisch na de ingestelde tijd.

Wat is de slaapfunctie?

De slaapfunctie (Sleep) handhaaft een comfortabele temperatuur 's nachts. Activeer deze via de afstandsbediening in de koel- of automatische modus. De temperatuur stijgt elke 30 minuten met 1°C gedurende 1 uur, blijft dan 7 uur stabiel en keert daarna terug naar de oorspronkelijke temperatuur. Het display kan worden uitgeschakeld met de toets LED Display.

Welk koelmiddel wordt gebruikt en is het gevaarlijk?

De airconditioner gebruikt R290 (propaan), een brandbaar gas. Het is reukloos en lichter dan lucht. Het apparaat bevat 140 g van dit gas. Bij een lek de ruimte ventileren en elke ontstekingsbron vermijden. Installatie en reparaties moeten worden uitgevoerd door een gecertificeerde professional.

Hoe voer ik condenswater continu af?

Haal de stekker uit het stopcontact. Verwijder de onderste aftapplug. Sluit een afvoerslang van 12,7 mm (1/2 inch) aan op de opening. Plaats het andere uiteinde in een bak of vloerput, zorg ervoor dat de slang aflopend is en lager dan de uitlaat. Sluit het apparaat weer aan. Deze methode wordt aanbevolen in de ontvochtigingsmodus.

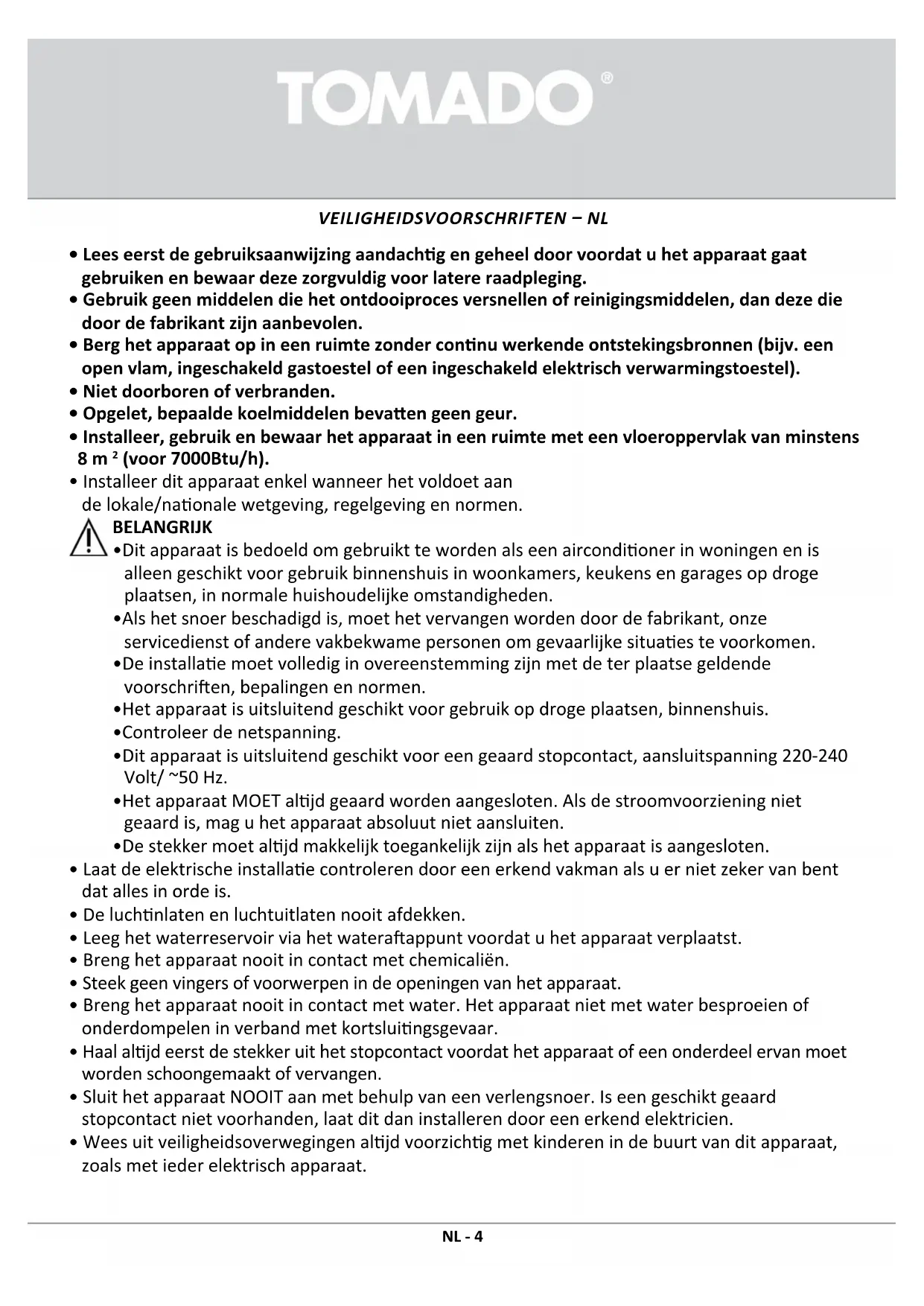

GEBRUIKSAANWIJZING TMA7000B Tomado

• Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.
• Gebruik geen middelen die het ontdooiprocesse versnellen of reinigingsmiddelen, dan deze die door de fabrikant� aanbevolen.
• Berg het apparaat op in een ruimte zonder continu werkende ontstekingsbronnen (bijv. een open vlam, ingeschakeld gastroestel of een ingeschakeld elektrisch verwarmingstoestel).
• Niet doorboren of verbranden.
• Opgelet, bepaalde koelmiddelen bevatten geen geur.
• Installer, gezruik en bewaar het apparaat in een ruimte met een vloeroppervlak van minstens 8m² (voor 7000Btu/h).
• Installee dit apparaat enkel wanner het voldoet aan de lokale/nationale wetgeving, regelgeving en normen.

BELANGRIJK

• Dit apparaat is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen, in normale huishoudelijk omstandigheden.
• Als het snoer beschadigd is, moet het verrangen worden door de fabrikant, once servicedienst of andere vakbekwame personen om gevaarlijke situatuies te voorkomen.
• De installmentie要去 volledig in overeenstemming zijn met de terplaatse geldende voorschriften, bepalingen en normen.
• Het apparatus is uitsluitend geschikt voor gebruik op drogeplaatsen, binnenshuis.
• Controller de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.
• Het apparaat MOET algtd geaard worden aangesloten. Als de stroomvoorziening nicht geaard is, mag u het apparaat absolutuit Niet aansluiten.

• De stekker要去 algthid makkelijk toegankelijk zijn als het apparaat is aangesloten.

• Laat de elektrische installmentie controlleren door een erkendvakman als u er nicht zeker van bent dat alles in orde is.

• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraftappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Steek geen vingers of voorwerpen in de openingsen van het apparaat.
• Breng het apparaat nooit in contact met water. Het apparaat Niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.
• Haal algijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan要去 worden schoongemaaakt of verrangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, maar dit dan installereren door een erkend elektricien.
• Weesuitveiligheidsoverwegingenaltijdvoorzichtigmetkinderenindebuurtvanditapparaat, zoals met ieder elektrisch apparaat.

TOMADO®

• Gebruik het apparaat Niet wonneer de stekker, het snoer of het apparaat beschadigd is, of wonneer het apparaat Niet meerঀ behoren functioneert of wonneer het geallen of op een andere manier beschadigd is. Raadpleeg dan de winkelier of once technische dienst. In geen geval de stekker of het snoer zichervangen.
• Haal.altijd de stekker uit het stopcontact als het apparaat Niet worden gebruikt.
• Een beschadigd elektriciteitssnoer alleen latentervangen door de leverancier of een bevoegd person/servicepunt.
• Het apparaat buiten bereik van kinderen houden. Kinderen beseffen de bevaren nicht, die kuren ontstaan bij het omgaan met elektrische apparaten. Laat kinde ren waar nooit zonder toezicht met elektrische apparaten werken. Houd het apparaat en het snoer buiten bereik van kinderenjonger dan 8aar.
• Het apparaat kan worden gebruikt door kinderen van 8aar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring of kennis, wanner het apparaat onder toezicht gebruiken of zich geinstrueerd over het veilige gebruik ervan en zich de waaruit voortkomende bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Het apparaat mag Niet door kinderen worden gereinigd of onderhouden, tenzij dit onder toezicht gebeurt.

A LET OP!

• De ruimte waarin dit apparaat worden gezbruikt nooit volledig luchtdicht afsluiten. Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werkung van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het Niet volgen van de aanwijzingen kan leiden tot het verrallen van de garantie op het apparaat.

• Til het toestel algijd met twee Personen.

• Zorg er.altijd voor dat het apparaat op een stevige,vlakke ondergrond staat.

• Laat het apparaat Niet onbeheerdchter indien het apparaat in werkig is.
• Indien u het apparaat wilt verplaatsen, dient u ervoor te zorgen dat het apparaatuitgeschakeld is. U dient bij het verplaatsen van het apparaat beiden handen te gebruiken.
• Het apparaat nooit gebruiken met onderdelen die nicht door de fabrikant zich aanbevolen of geleverd.
• Niet aan het snoer c.q. het apparaat trekken om de stekker uit de wandcontactdoos te halen. Het apparaat nooit met natte of vochtige handen aanraken.
• Indien het apparaat na het inschakelen Niet functioneert, dan kan de zekering of de aardlekschakelaar in de elektra verdeelkastঃ aangesproken. De groep kan te zwaarঃ belast of een aardlekstroom kanঃ opgetreden.
• Ga bij storing nooit zich repareren; het doorelaan van de beveiliging in het apparaat kan duiden op een defect, dat Niet worden verholpen door verwijdering of verwangng van deze beveiliging. Het isoodzakelijk dat er uitsluitend originele onderdelen gebruikt worden.
• De printplaat (PCB) van het apparaat is voorzien van een zekering gegen overspanning. De specificaties van de zekering staan op de printplaat, zoals: T 3,15A/250V, etc.
  Dompel het apparaat, het snoer of de stekker nooit onder in water.
• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik. Wanner het apparaat oneigenlijk gebruikt worden, kan er bij eventuele defecten geen aanspraak op schadevergoeding worden gemaaakt en verwalt hetrecht op garantie.

WAARSCHUWING

Specifieke informatatie voor apparaten met R290 koelgas.

• Lees alle waarschuwingen grondig door.
• Tijdens het ontdooien en reinigen van het apparaat, gebruik alleen gereedschap dat door de fabrikant is aanbevolen.
• Plaats het apparaat in een ruimte zonder continu werkende ontstekingsbronnen (bijv. een open vlam, ingeschakeld elektrisch of gastroestel).
• Niet doorboren of verbranden.
• Installer, gebruik en bewaar het apparaat in een ruimte met een vloeroppervlak van minstens 8m²
• Dit apparaat bevat 140 gram R290 koelgas (zie het typeplaatje aan de achterkant van het toestel).
• R290 is een koelgas dat in overeenstemming is met de Europese milieurrichtlijnen. Doorboor geen enkel deel van het koelcircuit.
• Als het apparaat worden geinstalleerd, bediend of bewaard in een ruimte zonder ventilatie,要去 de ruimte aldus+zijn ingeringt dat de ophoping van koelmiddel door een lek worden. Dit kan leiden tot brand-of explosiegevaar door het ontsteken van het koelmiddel door een elektrisch verwarmingstoestel, fornuis of andere ontstekingsbron.
• Bewaar het apparaat op een dergelijk wijze zodat mechanische storing worden vermeden.
• Personen die het koelcircuit bedieren of er aan werkken, moeten in het bezit zich van een gespast certificaat van een bevoegde organisatie, zodat deze personen bevoegd zich om koelmiddelen op een veilige manier te behandelen overeenkomstig de specificaties die in industriie van kracht zich.
• Reparaties mogen alleen worden uitgevoerd zoals aanbevolen door de fabrikant van het apparaat. Onderhoud en reparatie die de hulp van ander opgeleid personeel vereisen,要去en worden uitgevoerd onder het toezicht van een persoon die weet hoe brandbare koelmiddelen te gebruiken.

	WAARSCHUWING	Dit symbol geeft aan dat dit apparaat een brandbaar koelmiddel bevat. Als het koelmiddel lekt en worden blootgesteld aan een externe ontstekingsbron, bestaat er brandgevaar.
	LET OP Dit symbol	geeft aan dat de gebruiksaanwijzing zorgvuldig moet worden gelezen.
	LET OP Dit symbol	geeft aan dat onderhoudspersoneel de installmentehandleiding要去 raadplegen bij de omgang met deze apparatuur.
	LET OP Dit symbol	geeft aan dat er informatie beschikbaar is, zoals de gebruiksaanwijzing of de installmentehandleiding.

TOMADO®

KOELMIDDEL

(CE) N 842/2006: Deze airconditioner bevat het koelmiddel R290.

De hoeveelheid koelmiddel is minder dan 1kg en bevindt zich in een gesloten koelcircuit. Het koelmiddel heeft geen zonafrekend vermogen. Het is darüber een broeikasgas onder het Kyoto protocol en kan aldus bijdragen aan de globale opwarming van de aarde wanner het in de atmosefer vrijkomt. Alleen opgeleide technici met een gepast koelmiddelcertificaat mogen het toestel vullen of legen. Uw airconditioner dient bij een juist gebruik en een onbeschadigd koelmiddelcircuit Niet te worden bijgevuld met koelmiddel. GWP: R290: 3.

PRODUCTOMSCHRIJVING

voorkant achterkant

1. Bedieningspaneel
2. Sensor voor afstandsbediening
3. Luchtuitlaat
   4.Zwenkwiel
4. Handgreep
5. Luchtfilter
6. Luchtinlaat
7. Schroefdop voor waterafvoer

8. Luchtinlaat

9. Condenswaterafvoer

10. Luchtuiilaat

1. Afstandsbediening

2. Afvoerslang - lucht

3. Aansluitstuk - vierkant

4. Aansluitstuk - rond

5. Muuruitlaat met klep

6. Afvoerslang - water

7. Klittenband
8. Flexibele raamafdichtingsset

Voordat u het apparaat voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de airconditioner en alle accessoires voorzichtig uit en verwijder al het verpakkingsmateriaal en eventuale promotionele stickers.

De verpakking (plastic zakken en karton) bulten het bereik van kinderen houden.

Controleer na het uitpakken het apparaat zorgvuldig op uiterlijke schade, mogelijk ontstaanijdens transport.

Plaets het apparaat op een stevige, vlekke ondergrond en let op dat er genoeg ruimte omheen is voor voldoende ventilatie. Controller of alle genoemde accessoires meegeleverd zijn.

Reinig de airconditioner met eenicht vochtige doeck.

Controleer voor het aansluten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorzieening geschiktন voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

HET PLAATSEN VAN DE AIRCONDITIONER

Een mobiele airconditioner moet geplaatst worden op een vlakke ondergrond met voldoende vrij ruimte erom heen. Blokke der luchtuitlaat Niet en zorg voor een vrij ruimte van minimaal 50 cm rondon de airconditioner.

Laat het apparaat nadat hetrechtop geplaatst Is, minlmaal 2 uur staan voordat u de stekker In het stopcontact steekt.

HET INSTALLEREN VAN DE LUCHTAFVOERSLANG

Plaats het apparaat In de buurt van een raam of opening zodat de warme luckt hier bulten kan stromen via de afvoerslang.

1. Trek voorzichtigig de afvoerslang UIT tot de gewenste lengte.
2. Draai een uiteinde van de afvoerslang [a] in het vierkante aansluitstuk[b].
3. Draai het ronde aansluitstuk [c] op het andere uiteinde van de afvoerslang.
4. Schuif het vierkante aansluitstuk [ b ] aan dechterzijde van de airconditioner op de luchtuiitaat [ d ].
5. Hang het andere uiteinde van de afvoerslang maar buiten. Zorg voor een vrij doorgang van de slang. Sluit hierbij het raam of de deur zover möglichk. Maak eventueel gebruik van de raamaflichtingsset.

OPMERKING: Het optimaal functioneren van de airconditioner is afhankelijk van de lengte van de afvoerslang en het aantal bochten. Probeer te beperken. De bijgeleverde flexibele afvoerslang heeft een maximale lengte van ca. 150 cm en is bereenk op de capaciteit van de airconditioner. Het gebruik van andere slangen of verlangstukken kan storingen aan het apparaat verroorzaken. De lucht要去chendr kuren stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er daarom voor dat er geen knikken of scherpe bochten in de afvoerslang zitten. Om een optimaal resultaat te verkrijgen, dient de afvoerslang tijdens gebruik van de airconditioner korter gehonden te worden dan 1 meter.

TOMADO

INSTALLATIE VAN DE RAAMAFDICHINGSSET

De flexibe raamafdichtingsset is geschikt voor veel ramen. Bijvoorbeeld: draai-kiepramen, maar buren enaar nennen draaiende ramen. Het zorgtervoar dat u de afvoerslang naarenbitten kunt hangen, zonder dat de warme lucht weer aan bennen stroomt of dat u last krijt van insecten.
Voor aan buiten draaiende ramen adviseren wij om alle vier de zijden (a+b+c+d) om het raam te plankken en voor aan bennen draaiende ramen maar drie zijden (a+b+c).
- Plak het meegeleverde klittenband op het raamkozijn en het raam volgens een van de onderstaande tekeningen die op uw situatie lijkt.
- Bevestig verwolgens het doek op het klittenband wat u in de开门ingen heeft geplakt.

1. Plak het meegeleverde klittenband op het raamkoijn.
2. Plak cervolgens klittenband op het raam.
3. Snijd het overtollige klittenband af.
4. Zorg dat het klittenband op de hoeken elkaar goed overlapt om een goede afdichting te krijgen.
5. Bevestig het doeck op het klittenband die op het raamkozijn en het raam geplakt zijn.
6. Zorg ervoor dat het doek aan beiden zijden netjes op het klittenband geplakt worden.
7. Rits het doek open.
8. Steek de afvoerslang door de opening en rits het doek zich om een goede afdichting te krijgen.

MUURINSTALLATIE

Boor een gat in de muur met een doorsnede van 125 mm voor de muuruitlaat met klep.
- Schroef de muuruitlaat met klep vast met behulp van de bijgeleverde schroeven en pluggen.
- Bevestig het ulteinde van de afvoerslang waarop het aansluitstuk voor de muurultlaat is bevestigd aan de muurultlaat.
- Gebruikt u het apparaat Niet, sluit dan de klep van de muuruitlaat.

DE BEDIENING VAN DE AIRCONDITIONER

De airconditioner heegt naast het koelen nog twee andere functies, namelijk luchtcirculatie en lustt ontvochtigen.

De airconditioner kan bedient worden via het bedieningspaneel op het apparat en met de bijgeleverde afstandsbediening.

Kieseen locatie waar een stopcontact in de buurt is.
- Installier de afvoerslang volgens de afbeeldingen en zorg dat het raam zover als mogelijk gesloten is.
- Steek de stekker in een geaard stopcontact.
- Open voor elk gebruik de lamellen van de luchtuitlaat handmatig.
- Druk op de aan/uit toets om de airconditioner aan te zetten.
- Het temperatuurbereik van de airconditioner is: 17 tot 30^ircC .
- Controleer of de afvoerslang correct is gemonteerd.
- Deel het stopcontact niet met andere apparaten.

KOELEN

• Druk op de functie toets [mode] totdat het indicatielampje koelen aan gaat op het display.
  Druk op de toetsen [ temp ▲ en temp▼] om de gewenste kamertemperatuur In te stellen (tussen de 17°C en 30°C).
• Druk op de toets [fan speed] op de afstandsbediening om de windsnelheid in te stellen.

De beste temperatuur gedurende zomer za tussen de 21 en 24^ircC Zijn.Dsnelheid van de ventilator za op de luchtcuiclatie stand beter voelbaar zijn dan op de koelen stand.

ONTVOCHTIGEN

• Druk op de functie toets [mode] totdat het indicatielampje ontvochtigen aan gaat op het display.
• De windsnelheid staat automatisch op laag. Dlt kan niet veranderd worden.
  Tijdens het gebruik van deze stand moet er een tuinslang (niet meegeleverd) of iets dergelijks worden aangesloten om het condensvocht af te voeren.
• Draai de schroefdop aan dechterzijde van het apparaat los.
  Monteher h utineinde van een tuinslang of soortgelijke afvoerslang op de afvoer en leg het andere uiteinde in een verzamelbak die lager gesitueerd is dan de afvoer van het apparaat zdat het condenswater goed afgevoerd kan worden.

Let op:

• Er kan condensvochtuit de afvoer lopen als de schroefdop verwijderd worden en het apparaat is gebruikt op de stand koelen. Houdt een lekbakje bij de hand als de schroefdop verwijderd worden om het condensvocht op te vangen.
  Zorg ervoor dat de afvoerslang voor het condensvocht goed afloopt en Niet hoger hangt dan de afvoer van het apparaat.
• Bij het gebruik van deze stand hoeft de luchtafvoerslang Niet aangesloten te zich.
  Bij he gebruk van de stand koelen wordt geadviseerd om het condenswater niet continue af te voeren, maar om de schroefdop wee te sluten. Zo kan het apparaat maxmaal presteren.

LUCHTCIRCULATIE

Bij het gebruik van deze stand hoeft de luchtafvoerslang Niet aangesloten te zich.
- Druk op de functie toets [mode] totdat het indicatielampje luchtcirculatie aan gaat op het display.
- Druk op de toets [ fan speed ] op de afstandsbediening om de windsnelheid te regelen -laag of hoog.

DE AFSTANDSBEDIENING

Richt de afstandsbediening op de sensor van het aparata. Het bereik van de afstandsbediening is ca. 8 meter (zonder obstakelsussen het aparataen de afstandsbediening). Let op: heeft u de airconditioner op het aparatae zelf aangezet dan moet u de afstandsbediening activeren voordat u het aparatakunt bedieren met de afstandsbediening. Druk op de aan/uit toes () op de afstandsbediening om dieze te activieren.

Plaats de twee meegeleverde AAA 1,5 Volt batterijen in de afstandsbediening volgens de tekening. Let op de plus- en minpooltekens aan de binnenkant van de afstandsbediening.

Opmerking:

• Als de afstandsbediening verrangen of Niet langer gebruikt worden verwijderd en afgevoerd volgens de geldende wetgeving waarze schadelijk+zijn voor het milieu.
• Gebruik geen oude en neue batterijde door elkaar. Gebruik geen alkaline, standard (carbon-zinc) of oplaadbare (nikkel-cadmium) batterijen door elkaar.
• Batterijnen kuren exploderen of lekken bij blootstelling aan open vuur. Lever batterijnen In bij een milieuaustraat of erkend inleverpunt.
  Verwijder de batterijen uit de afstandsbediening als het apparaat gedurende langere zich nicht worden gebruikt (winter opslag) en bewaar ze op een koel, droge plaat.

Overige functies

Met de afstandsbediening kutu bezelfde functies bedieren als hiervoorn beschreven zijn. Via de afstandsbediening kunt u extra functies bedlenen, namelijk de auto functie, de slaap functie, de timer functie, de windnelheld.

AUTOMATISCHE STAND

Bij het gebruik van de auto stand selecteer het apparaat zelf of deze moet koelen of de lucht moet circuleren. Deze functie kan alleen ingesteld worden met de afstandsbediening. Dit is afhankelijk van de kamertemporatuur.

• Druk op de functie toets [mode] totdat het pijtje op het display bij de functie auto brandt.
• Druk op de toetsen [temp ▲ en temp▼] om de gewenste kamertemperatuur in te stellen (tussen de 17^ircC en 30^ircC ). Bijvoorbeeld 23^ircC . Als de kamertemperatuur onder de 23^ircC is, zal het apparaat de lucht laten circuleren en boven de 23^ircC zal het apparaat koelen.
• De windsnelheid kan in deze stand nicht ingesteld worden.

SLAAPFUNCTIE

Gebruik de slap functie als u het apparaat 's nachts wilt gebruiken. Deze functie kan alleen ingesteld worden met de afstandsbediening.

• Zet het apparaat aan op de stand - koelen of auto.
• Druk op de slaap toets.
• Als u de display verlichting op het apparaat vervelend vind, kut u deze uitschakelen door op de toets [led display] te drukken.

Druk opnieuw op de toets om de display verlichting weer in te schakelen.

De slaap functie handhaft de optimale temperatuur in de kamer zonder excessieve schommelingen in temperatuur of luchtvochtigheid. De kamertemperatuur en luchtvochtigheid Licht variieren omervoortzeorgen dat de kamer comfortabel blijft.

De geseleede temperatuur zal leder halfur 1C omhoog gan gedurende een periode van een uur. Deze nleewe temperatuur blift gehandhafd gedurende de volgende 7 uren. Daarna schakelt het apparaat terug naar de ingestelde temperatuur en za aan bijven zoals ingesteld.

De slap functie kan geannuleerd worden door het apparaat ult te schaken of door op de toets slap, functie of windsnelheid te drukken.

Bij het gebruik van de standen luchtcirculatie en ontvochtigen kan de slap functie Niet gebruikt worden.

DE TIMER INSTELLEN

De timerfunctie kan gebruikt worden om de airconditioner automatisch aan te latent gaan (uitgestelde start) of om deze automatisch op een ingesteldeijd uit te latent gaan (automatische ultschakelling).

Uitgestelde start

• Dru op de timer toets on als de airconditioner uit staat. Dru herhaaldeijk op de toets on. De startijd za per halfluur toenemen tot een totaal van 10 uren. Wilt u de starteer dan 10 uren uittellen dan komt er steeds een uur bij tot een maximum van 24 uur.
• Het ingestelde aantal uren staat in het display. Zodra de temperatuur weer op het display staat, is de Instelling bevestigt.
  Zodra de ingestelde uren voor bij zich, za de airconditioner automatisch inschakelen.

Om de uitgestelde start te annuleren, drukt u op de timer toets on totdat het display weer op 0.0 staat.

E, U h

TIMER ON

Automatische uitschakeling

• Dru op de timer toets off als de airconditioner aan staat. Dru herhaaldeijk op de toets off. De gewenste bij waarop u de airconditioner uit wilt latent gaan, za per halfluur toenemen tot een totaal van 10 uren. Wilt u de uitschakelingeer dan 10 uren uittellen dan komt er steeds een uur bij tot een maximum van 24 uur.
• Het ingestelde aantal uren staat in het display. Zodra de temperatuur weeer op het display staat, is deinstelling bevestigt.
  Zodra de ingestelde uren voor bij..., za de airconditioner automatisch uitschakelen.
  Om de automatische uitschakeling te annuleren, drukt u op de timer toets off totdat het display weeer op 0.0 staat.

De Instellingen können ookGPComblineerd worden.

RESET KNOP

Met de reset knop kut u het apparaat resetten. Alle instellenen worden geannuleerd en de afstandsbediening staat waar op de fabrieksinstelleningen.

• Gebruik een suntig object om de reset knop in te drukken.

VERGRENDELINGSKNOP

Om te voorkomen dat uw instellenen met de afstandsbediening worden gewijzigd, kut u deze vergrendelen met de vergrendelingsknop.

• Gebruik een suntig object om de vergrendeling te activeren. In het display op de afstandsbediening verschijnt een slotje.
• Het apparaat kan Niet meer bedient worden met de afstandsbediening.
  Druopniew op de vergrendelingsknop om de vergrendeling te de-activeren. Het slotje verdwijnt en het apparaat kan wee bedient worden met de afstandsbediening.

DISPLAY VERLIGHTING

• Als u de display verlichting op het apparaat vervelend vind, kut u deze uitschakelen door op de toets [led display] te drukken.

Druk opnieuw op de toets om de display verlichting weer in te schakelen.

AUTOMATISCHE OPSTART NA STROOMONDERBREKING

Bij stroomuitval za het apparaat automatisch opstarten volgens de laatste instellenz zodra de stroomtoevoer herstelt is.

Houd de + en de - toets tegelijkertijd ingedrukt gedurende 3 secon den om de weergave van de temperatuurenheid te veranderen.

CONDENSVOCHT AFVOEREN

Wanneer de airconditioner gedurende langere tijd niet gebruikt wordt, verwijder dan het rubberen dopje van de afvoeropening aan de onderzijde van het apparaat en plaats een laag bakje onder de uitloop.

Al het water zault de tank stromen.

De watertank is voorzien van een alarmsensor. Zodra het water een bepaaldiveau in de watertank bereikt, za hetappaarat 8 maal piepen en in het display verschijnt P1. Het koelproces zal automatisch uitgeschakeld worden. Het apparaat kan wel door gaan met de luchtcirculatie.

Handmatige afvoer - bij het gebruik van het apparaat in een ruimte met een hoge luchtvochtigheid.

1. Verwijder de stekker ult het stopcontact.
2. Plaats een laag bakje onder de onderste uitloop voor condenswaterafvoer. Zie de tekening.
3. Verwijder het afdeklopje.
4. Het water zaluit de afvoer stromen in het bakje.
5. Plaats het afdeklopje'erug zodra er geen watereerui stroomt.
6. Zet het apparaat weeer aan.

Continue afvoer - advies bij het gebruik van de stand ontvochtigen.

1. Verwijder de stekker uith het stopcontact.
2. Verwijlder het afdeklopje. Houdt een lekbakje in de buurt als het afdeklopje verwijderd worden om condensvocht op te vangen wat uit de ultloop kan komen.
3. Sluit de afvoerslang (1 / 2 of 12.7mm) aan. Zie tekening.
4. Het water zal continue afgevoerd worden via de afvoerslang.
5. Zet het apparaat weer aan.

Condensvocht afvoeren kan ook op de manier zoals.Deze omschreven staat op pagina 12 bij het paragraaf ONTVOCHTIIGEN.

REINIGING EN ONDERHOUD

Zet voordat u uw airconditioner wilt reinigen het apparaat UIT met de aan-/uit toets, wacht een paar minuten en verwijder de stekker uiH het stopcontact.

Het reinigen van de buitenkant

Reinig de buitenkant van het apparaat met een vochtige doek en droog na met een droge doek. Indien moodzakelijk kunt u de buitenkant van het apparaat met behulp van een mild afwasmiddel reinigen.

• Was het apparaat nooit met water. Dlt kan gevaarlijk+zijn.
• Gebruik geen benzine, alcohol of soortgelijke oplosmiddelen om het apparaat schoon te make.
• Spuit nooit met insectensprays of soortgelijke middelen.
• Gebruik geen agressieve of schurennde schoonmaakmiddelen om het apparaat te reinigen.
  Dompel het apparaat, het snoer of de stekker nooit in water of een andere vloeistof onder.

Het reinigen van het luchtfilter

Om het apparaat optimaal te latent functioneren, adviseren wij om het luchtfilter elk weck te reinigen. Het luchtfilter kan namelijk verstopt raken met stof en vuil. Verwijder het luchtfilter zoals getoond worden in de tekening.

Gebruik een stofzuiiger om al het stof van het luchtfilter te verwilderen.

Als het luchtfilter erg vies is, mag.Deze met lauwwarm water gereinigd worden.

• Dompel het luchtfilter in lauwarm water (max. 40^ircC ) met een zich reiligingsmiddel. Spoel het luchtfilter eenantal malen en laat het aan de lucht drogen. Leg het luchtfilter nein in de zon of op de verwarming om te drogen.
• Plaat het luchtfilter terug. Controller of deze volledig droog is voordat het apparaat weer gebruikt worden.

Het reinigen van de luchtinlaten

om het apparaat optimaal te laten functioneren, kunt u de luchtinlaten reinigen met behulp van een stofzuiger met een zache borstelzuiigmond.

Start of einde van het seizoen

Controleer aan de start van het seizoen of het snoer en de stekker onbeschadigd zijn. Volg de installmentatie instructies om het apparaat teplaatsen.

Zorg er aan het einde van het selzoen voor dat er geen condensvochtmeer in het apparaat zit. Voer het vocht af volgens de instructies in het hoofdstuk CONDENSVOCHT AFVOEREN en zorg er voor dat het luchtfilter schoon is voordat u het apparaat opbergt.

PROBLEMEN OPLOSSINGEN

Controleer eerst het onderstaande voordat u de airconditioner inlevert voor reparatie.

Probleem Mogelijk oorzaak Oplossing
Het apparaat gaat Niet aan wonneer op de aan/uit tocts gedrukt worden.	Het Indicatielampje van de watertank knippert en de watertank is vol.	Leeg de watertank.
	De kamertemperatuur is lager dan de ingestelde temperatuur. Stel	de temperatuur opnieuw in.
Het apparaat koelt Niet genoeg.	Niet alle deuren en ramen+zijn gesloten. Zorg ervoor dat alle deuren	en ramen gesloten+zijn.
	Er zich warmtebronnen in de kamer actief. Verwijder de warmtebro	nenn of zet deze uit indien möglich.
	De temperatuur is te hoog ingesteld. Stel de temperatuur opnieuw	n.
	De luchtinlaat is geblokkeerd. Reinig het luchtinaatrooster.
Het apparaat maakt lawaai.	Het oppervlak waar het apparaat op staat is Niet waterpas of vlak genoeg.	Plaats het apparaat op een vlakke ondergrond, indien möglich waterpas.
	Het geluid komt van het stromen van de koelvloeistof binnenin de airconditioner.	Dit is normal.
Het apparaat reageert Niet op de afstandsbedieling	Het apparaat is via het bedieningspaneel op het apparaat zich aangezet. De afstandsbediening is Niet geactiveerd.	Druk op de afstandsbediening op de aan/uit toets om deze activeren.
Het apparaat gaat Niet aan gedurende 3 minuten nadat deze opnieuw aan gezet is	De interne beveiliging van de compressor voorkomt dat het apparaat aan gezet worden totdat er 3 minutes voor bijশnadat het apparaat ult gezet is.	Deze vertraging is normal en het apparaat zal normal functioneren zoat de 3 minutes voorbijশn.
Foutcode P1 De watertank is vol. Leeg de watertank.
Foutcode E0 EEPROM Technisch defect. Neem contact
Foutcode E1 Sensor voor kamertemperatuur defect.
Foutcode E2 Verdamper sensor defect.
Foutcode E3 Condensator sensor defect.
Foutcode E4 Bedieningspaneel defect.

Opgenomen vermogen kW

Opgenomen vermogen Standby W

Stroomverbruik nom. A

Luchtverplaatsing max. m³/h

Ontvochtiging max. ** L/h

Geschikt voor m³

Koelmiddel / GWP type/gr

Thermostat range ⁱrc C

Ventilatorsnelheden

Max.geluidsniveau dB(A)

Afmetingen (hxbxd)

Nettogewicht

Beschermingsklasse

Afstandsbedlening

TMA7000B

220-240Volt 50Hz

980 Watt

7000Btu/h(2.0kW)

2,6

0,8

0,5

3,45

272

1,9

60

R-290/3/140g.

17-30

：

62dB(A)

634×329×318mm

21,5 kg

IPX0

Ja

RECYCLING

13/14

Dit symbol betekent dat dit product nicht bij het gewone huishoudelijke afval mag worden weggeooid (2012/19/EU). Volg de geldende regels in uw land voor de geschienen inameling van elektrische en elektronische producten. Als u het product correct afvoert, voorkomt u negatieve gezelven voor het milieu en de volksgezondheid. Het verpakkingsmaterial aan dit product is 100% recyclebaar, lever het verpakkingsmaterial aan geschelen in.

SAFETY INSTRUCTIONS - EN

Ga waar www.tomado.com/support om accessoires of reserveonderdelen aan te schaffen.

GARANTIEVOORWAARDEN

Op dit product worden garantie van 24 maanden verleend. Uw garantie is geldig wonneer het product is gebruikt in overeenstemming met de gebruiksaanwijzing en voor het doel waarvoort he gemaakt Is. Tevens dient het orogenele aankoopbewils overlegd te worden met aanop de aankoopdatum, de nam van de retaller en het artikelnummer van het product. Voor uitgebrieerde garantievoorwaarden verwijzen wij u maar onsne website: www.tomado.com/support

ORDERING ACCESSORIES

EN
