TMA7000B - Klimaanlage Tomado - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock-Mobilklimagerät
Marke	Tomado
Modell	TMA7000B
Abmessungen (H x B x T)	634 x 329 x 318 mm
Nettogewicht	21,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	980 W
Kühlleistung	7000 Btu/h (2,0 kW)
Energieeffizienzklasse (EE)	2,6
EER	0,8
Kältemittel	R290 (Propan), 140 g
Maximaler Geräuschpegel	62 dB(A)
Temperaturbereich	17 bis 30 °C
Lüftergeschwindigkeiten	2 (niedrig, hoch)
Maximaler Luftstrom	1,94 m³/h
Maximale Entfeuchtung	1,94 L/h
Funktionen	Kühlen, Entfeuchten, Luftzirkulation, Automatik, Schlaf
Fernbedienung	Ja (AAA-Batterien enthalten)
Luftfilter	Waschbar (wöchentliche Reinigung empfohlen)
Kondenswasserabführung	Manuell (Auffangbehälter) oder kontinuierlich (Schlauch 1/2 Zoll)
Schutz bei vollem Tank	Akustischer Alarm und Code P1
Automatischer Neustart nach Stromausfall	Ja
Timer	Verzögerter Start und automatische Abschaltung (max. 24 h)
Mindestinstallationsfläche	8 m²
Schutzklasse	IPX0
Garantie	24 Monate

Häufig gestellte Fragen - TMA7000B Tomado

Wie installiere ich den Luftabluftschlauch?

Stellen Sie das Gerät in die Nähe eines Fensters. Ziehen Sie den Abluftschlauch vorsichtig auf die gewünschte Länge (max. 150 cm). Befestigen Sie das quadratische Anschlussstück am Luftauslass des Klimageräts und dann das runde Stück am anderen Ende. Führen Sie den Schlauch nach draußen und schließen Sie das Fenster so weit wie möglich. Verwenden Sie das Abdichtungsset, um das Eindringen von warmer Luft zu verhindern.

Was bedeutet der Fehlercode P1?

Der Code P1 zeigt an, dass der Kondenswasserbehälter voll ist. Leeren Sie ihn, indem Sie den unteren Ablassstopfen entfernen und das Wasser in einer Auffangschale auffangen. Nach dem Entleeren nimmt das Gerät seinen normalen Betrieb wieder auf.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Luftfilter (siehe Abbildung in der Anleitung). Saugen Sie den Staub ab oder waschen Sie ihn mit lauwarmem Wasser (max. 40°C) und einem milden Reinigungsmittel. Spülen Sie ihn aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Eine wöchentliche Reinigung wird empfohlen.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Verwendung eines Verlängerungskabels ist strengstens verboten. Schließen Sie das Gerät immer direkt an eine geerdete Steckdose an. Lassen Sie bei Bedarf eine geeignete Steckdose von einem Elektriker installieren.

Welche Mindestfläche wird für die Installation des Geräts benötigt?

Der Raum muss eine Grundfläche von mindestens 8 m² haben. Diese Bedingung ist wichtig, um eine Ansammlung von Kältemittel im Falle eines Lecks zu vermeiden, da das Gerät das brennbare Kältemittel R290 (Propan) verwendet.

Wie verwende ich die Entfeuchtungsfunktion?

Drücken Sie die Taste Mode, bis die Anzeige für Entfeuchtung aufleuchtet. Die Lüftergeschwindigkeit wird automatisch auf niedrig eingestellt. Schließen Sie einen Ablaufschlauch (nicht im Lieferumfang enthalten) an die untere Öffnung an, um eine kontinuierliche Wasserableitung zu ermöglichen. Platzieren Sie das Ende des Schlauchs in einem Behälter, der tiefer als das Gerät steht.

Wie stelle ich den Timer für einen verzögerten Start ein?

Schalten Sie das Gerät aus und drücken Sie die Taste Timer On. Drücken Sie mehrmals, um die Verzögerung in 30-Minuten-Schritten bis zu 10 Stunden und dann in 1-Stunden-Schritten bis zu 24 Stunden zu erhöhen. Bestätigen Sie, indem Sie warten, bis die Temperatur wieder auf dem Display erscheint. Das Gerät startet automatisch nach der eingestellten Verzögerung.

Was ist die Schlaffunktion?

Die Schlaffunktion (Sleep) sorgt für eine angenehme Temperatur in der Nacht. Aktivieren Sie sie über die Fernbedienung im Kühl- oder Automatikmodus. Die Temperatur steigt 1 Stunde lang alle 30 Minuten um 1 °C an, bleibt dann 7 Stunden stabil, bevor sie zur ursprünglichen Temperatur zurückkehrt. Die Anzeige kann mit der Taste LED Display ausgeschaltet werden.

Welche Art von Kältemittel wird verwendet und ist es gefährlich?

Das Klimagerät verwendet R290 (Propan), ein brennbares Gas. Es ist geruchlos und leichter als Luft. Das Gerät enthält 140 g dieses Gases. Im Falle eines Lecks lüften Sie den Raum und vermeiden Sie Zündquellen. Installation und Reparaturen müssen von einem zertifizierten Fachmann durchgeführt werden.

Wie leite ich das Kondenswasser kontinuierlich ab?

Ziehen Sie den Netzstecker. Entfernen Sie den unteren Ablassstopfen. Schließen Sie einen Ablaufschlauch mit 12,7 mm (1/2 Zoll) an die Öffnung an. Platzieren Sie das andere Ende in einem Behälter oder Bodenablauf, wobei der Schlauch schräg und tiefer als der Auslass liegen sollte. Schließen Sie das Gerät wieder an. Diese Methode wird im Entfeuchtungsmodus empfohlen.

BEDIENUNGSANLEITUNG TMA7000B Tomado

VOOR HET EERSTE GEBRUIK

VERANDEREN VAN TEMPERATUUREENHEID CELSIUS / FAHRENHEIT

TECHNISCHE SPECIFICATIONS

Typenummer

Voltage

Aansluitwaarde

Koelcapaciteit*

EE Class*

EER*

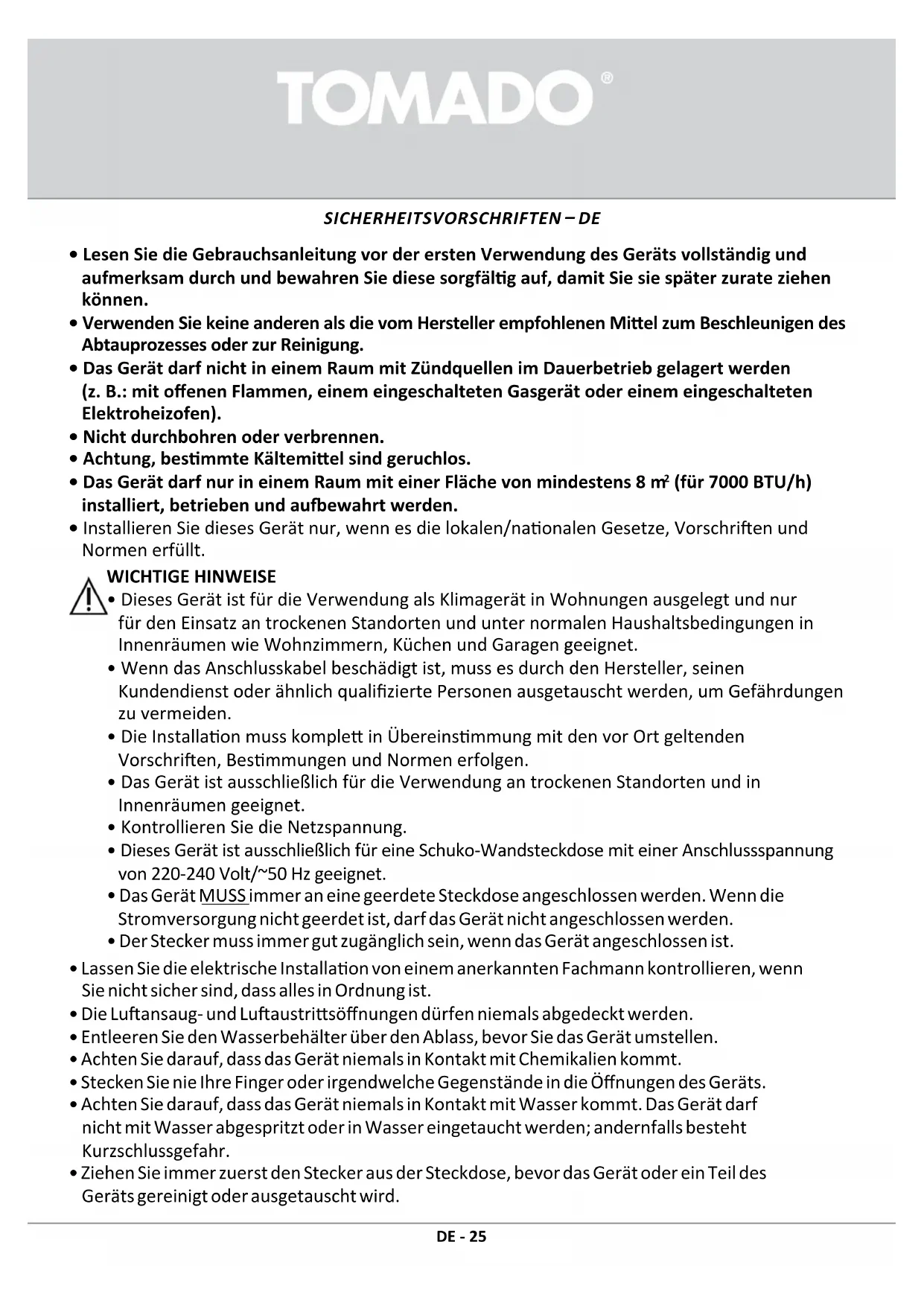

SICHERHEITSVORSCHRIFTEN - DE

• Lesen Sie die Gebrauchsanleitung vor der ersten Verwendung des Geräts vollständig und aufmerksam durch und bewahren Sie diese sorgfältig auf, damit Sie sie später zurateziehen können.
• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zum Beschleunigen des Abtauprozesses oder zur Reinigung.
• Das Gerätarf nicht in einem Raum mit Zündquellen im Dauerbetrieb gelagert werden (z. B.: mit offenen Flammen, einem eingeschalteten Gasgerät oder einem eingeschalteten Elektroheizofen).
• Nicht durchbohren oder verbrennen.
• Achtung, bestimmte Kältemittel sind geruchlos.
• Das Gerätarf nur in einem Raum mit einer Flächec von mindestens 8m² (für 7000 BTU/h) installiert, betrieben und aufbewahrt werden.
• Installieren Sie diesen Gerät nur, wenn es die lokalen/nationalen Gesetze, Vorschriften und Normen erfüllt.

WICHTIG HINWEISE

• Dieses Gerät ist für die Verwendung als Klimagerät in Wohnungen ausgelegt und nur für den Einsatz an trockenen Standorten und unter normalen Haushaltsbedingungen in Innenräumen wie Wohnzimmern, Kuchen und Garagen geeignet.

• Wenn das Anschlusskabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ausgetauscht werden, um Gefährdungen zu vermeiden.

• Die Installation muss komplett in Übereinstimmung mit den vor Ort geltenden Vorschriften, Bestimmungen und Normen erfolgen.
• Das Gerät ist ausschließlich für die Verwendung an trockenen Standorten und in Innenräumen geeignet.
• Kontrollieren Sie die Netzspannung.
• Dieses Gerät ist ausschließlich für eine Schuko-Wandsteckdose mit einer Anschlusspannung von 220-240 Volt/\~50 Hz geeignet.
• Das Gerät MUSS immer an eine geerdete Steckdose angeschlossen werden. Wenn die Stromversorgung nicht geerdet ist, damit das Gerät nicht angeschlossen werden.

• Der Stecker muss immer gut zugänglich sein, wenn das Gerät angeschlossen ist.

• Lassen Sie die elektrische Installation von einem anerkannten Fachmann kontrollieren, wenn Sie nicht sichere sind, dass alles in Ordnung ist.
  Die Luftansaug- und Luftastrittsöffnungen)durren niemals abgedeckt werden.

• Entleeren Sie den Wasserbehälter über den Ablass, bevor Sie das Gerät umstellen.
• Achten Sie daraufuf, dass das Gerät niemals in Kontakt mit Chemikalien kommt.
• Stecken Sie nie ihre Finger oder irgendwelche Gegenstände in die Öffnungen des Geräts.
• Achten Sie daraufuf, dass das Gerät niemals in Kontakt mit Wasser kommt. Das Gerät darf nicht mit Wasser abgespritzt oder in Wasser eingetaucht werden; andernfalls besteht Kurzschlussgefahr.
• Ziehen Sie immer zuerst den Stecker aus der Steckdose, bevordas Gerät oder ein Teil des Geräts gereinigt oder ausgetauscht wird.

TOMADO®

• Schlieben Sie das Gerät NIEMALS mithilfe eines Verlängerungskabels an. Wenn keine geeignete geerdete Schuko-Wandsteckdose vorhanden ist, müssen Sie diese von einem anerkannten Elektriker installieren halten.
• Seien Sie aus Sicherheitsgründen immer entsprechenden aufmerksam, wenn sich Kinder in der Nähde与此 deses Geräts befinden. Dies gilt kein wie bei jedem anderen elektrischen Gerät.
• Verwenden Sie das Gerät nicht, wenn der Stecker, das Kabel oder das Gerät beschädigt ist, wenn das Gerät nicht mehr ordnungsgemäß Funktioniert oder wenn es heruntergefallen ist oder auf eine andere Weise beschädigt wurde. Wenden Sie sich dann an ihren Handler oder unseren technischen Dienst. Ersetzen Sie den Stecker oder das Kabel auf keinen Fall selbst.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht verwendet wird.
• Ein beschädigtes Stromkabel dürfen Sie nur durch den Lieferanten oder eine befugte Person/Kundendienstelle austauschen halten.
• Sorgen Sie damit, dass das Gerät für Kinder unzugänglich ist. Kinder verstehen die Gefahren nicht, die beim Umgang mit elektrischen Geräten entstehen können. Lassen Sie Kinder deshalb nie ohne Aufsicht mit elektrischen Geräten hantieren. Sorgen Sie damit, dass das Gerät und das Kabel für Kinder unter 8 Jahren unzugänglich sind.
• Das Gerätarf nur dann von Kindern ab 8 Jahren und von Personen mit eingeschränkter körperlicher, sensorischer oder mentaler Leistungsfähigkeit oder einem Mangel an Erfahrung oder Wissen verwendet werden, wenn das Gerät von ihren unter Aufsicht verwendet wird oder sie über den sicheren Gebrauch des Gerätes instruiert wurden und die sich aus dem Gebrauch ergebenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Das Gerätarf von Kindern nicht gereinigt oder gewartet werden, es sei dess, dies geschieht unter Aufsicht.

ACHTUNG!

• Der Raum, in dem these Gerät verwendet wird,

darf niemals komplett luftdicht abgeschlossen werden. So verhindern Sie das Entstehen von Unterdruck in thisem Raum. Negativer Druck (= Unterdruck) kann die sichere Funktion von Durchlauferhitzern, Abzugshauben, Öfen u. Ä. beeinträchtigen.

• Das Nichteinhalten der Anweisungen kann dazu führen, dass die Garantie für das Geräte erlischt.

• Heben/tragen Sie das Gerät immer mit zwei Personen.

• Sorgen Sie immer damit, dass das Gerät auf einem stabilen und ebenen Untergrund stehen.

• Lassen Sie das Gerät nicht unbeaufsichtigt stehen, wenn es eingeschaltet ist.
• Wenn Sie das Gerät an einen anderen Ort umstellen möchten, müssen Sie darauf auf achten, dass es ausgeschaltet ist. Halten Sie das Gerät beim Umstellen mit beiden Händen fest.
• Verwenden Sie das Gerät niemals mit Teilen, die nicht vom Hersteller empfohlen oder gefelert wurden.
• Ziehen Sie nie am Kabel oder am Gerät selbst, um den Stecker aus der Wandsteckdose zuziehen. Fassen Sie das Gerät nie mit nassen oder feuchten Handen an.
• Wenn das Gerät nach dem Einsatzn nicht Funktioniert, kann die Sicherung oder der Fehlerstromschutzschalter im Sicherungskosten ausgelöst worden sein. Die Gruppe kann überlastet sein oder es kann ein Fehlerstrom aufgetreten sein.

TOMADO®

• Reparieren Sie das Gerät bei einer Störung niemals selbst; das Aktivieren der Sicherung in dem Gerät kann auf einen Defekt hindeuten, der durch das Entfernen oder Austauschen dieser Sicherung nicht behoben wird. Achten Sie darauf, dass immer ausschließlich originale Ersatzteile verwendet werden.
  Die Platine (PCB) der Einheit ist mit einer Sicherung zum Schutz vor Überstrom ausgeführrt. Die Spezifikationen dieser Sicherung sind auf der Platine aufgedruckt, zum Beispiel: T 3.15A/250V usw.
• Tauchen Sie das Gerät, das Kabel oder den Stecker niemals in Wasser ein.
• Dieses Gerät ist ausschließlich für die Verwendung in Haushalten geeignet. Bei unsachgemäßer Verwendung des Geräts besteht bei eventuellen Defekten kein Anspruch auf Schadensersatz; dies führt außer dem zum Erlöschen der Garantieansprüche.

WARNING

Spezifische Informationen für Geräte mit Kältemittel R290.

• Lesen Sie alle Warnungen gründlich durch.
• Verwenden Sie beim Auftauen und Reinigen des Geräts nur vom Hersteller empfohlenes Werkzeug.
• Das Gerät muss in einem Raum ohne Zündquellen im Dauerbetrieb (z. B.: offene Flammen, eingeschaltetes elektrisches Gerät oder Gasgerät) aufgestellt werden.
• Nicht durchbohren oder verbrennen.
• Das Gerätarf nur in einem Raum mit einer Fläche von mindestens 8m² installiert, betrieben und aufbewahrt werden.
• Dieses Gerät enthalt 140 Gramm des Kältemittels R290 (siehe das Typenschild auf der Rückseite des Geräts).
• R290 ist ein gasförmiges Kältemittel, das die Anforderungen der europäischen Umweltrichtlinien erfüllt. Der Kühlkreislauforidae an keiner einzigen Stelle durchbohr werden.
• Wenn das Gerät in einem Raum ohne ausreichende Luftung installiert, bedient oder aufbewahrt wird, muss der Raum so eingerichtet sein, dass eine Ansammlung von Kältemittel durch eine eventuelle Undichtigkeit vermieden wird. Andernfalls besteht Brand- oder Explosionsgefahr durch das Entzünden des Kältemittels durch ein elektrisches Heizgerät, einen Herd/Ofen oder eine andere Zündquelle.
• Bewahren Sie das Gerät so auf, dass mechanische Störungen vermieden werden.
• Personen, die den Kuhlkreis bedieren oder daran arbeiten, müssen über ein entsprechendes Zertifikat von einer befugten Organisation verfügen, in dem angegeben ist, dass diese Personen befugt sind, auf eine sichere Weise und in Übereinstimmung mit den in der Branche geltenden Spezifikationen mit Kätemittel umzugehen.
• Reparaturen dürfen nur auf die vom Hersteller des Geräts empfohlene Weise ausgeführrt werden. Wartungsarbeiten und Reparaturen, bei denen die Unterstützung von anderen entsprechend ausgebildetem Personal erforderlich ist, müssen unter der Aufsicht einer Person ausgeführrt werden, die tatsäch je, wie mit brennbaren Kältemitteln umgegangen werden muss.

	WARNING	Dieses Symbol weist daraufhin, dass in dieser Gerätein brennbares Kältemittel verwendet wurde. Wenn das Kältemittel ausgelaufen ist und mit einer externenzündquelle in Berührung kommt, besteht Feuergefahr.
	ACHTUNG	Dieses Symbol weist daraufhin, dass dieGebrauchsanleitung sorgfältig durchgeleen werden muss.
	ACHTUNG	Dieses Symbol weist daraufhin, dass dieServicemitarbeiter beim Umgang mit dieser Ausrüstung die Anweisungen in der Installationsanleitung berücksichtigten,müssen.
i	ACHTUNG	Dieses Symbol weist daraufhin, dass Informationenzur Verfügung stehen; zum Beispiel in Form derGebrauchsanleitung oder der Installationsanleitung.

KÄLTEMITTEL

(CE) N 842/2006: Dieses Klimagerät enthalt das Kaltemittel R290.

Die Kältemittelmenge beträgt weniger als 1 kg und befindet sich in einem geschlossenen Kühlkreislauf. Das Kältemittel besitzt kein Ozonzerstörungspotential. Nach dem Kyoto-Protokoll gehört es jedoch zu den Treibhausgasen und es kannDMA zu einer weltweiten Erwärung der Erde beitragen, wenn es in die Atmosphäre gelangt. Nur ausgebildete

Techniker mit einem entsprechenden Kältemittelzertifikat länger das Gerät füllen oder entleeren. Bei richtiger Verwendung und einem unbeschädigten Kältemittelkreis braucht Ihr Klimagerät nicht mit Kältemittel aufgefüllt zu werden. GWP: R290: 3.

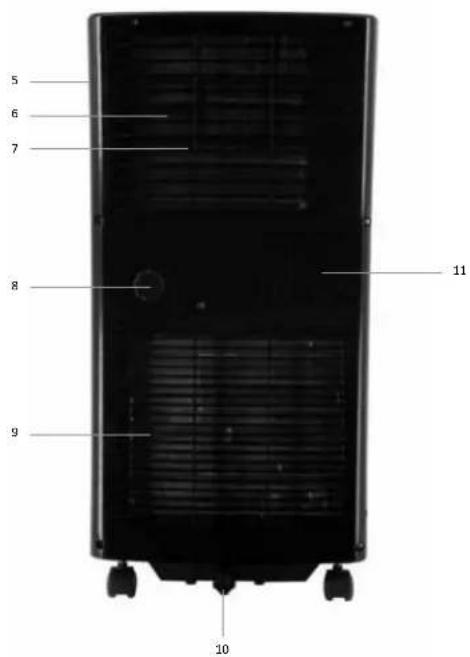

PRODUKTBESCHREIBUNG

Vorderseite Rückseite

1. Bedienfeld
2. Sensor für Fernbedienung
3. Luftaustrittsöffnung
4. Schwenkrad
5. Griff
6. Luftfilter
7. Luftansaugolfnung
8. Schraubdeckel zum Ablassen des Wassers

9. Luftansaugolfnung

10. Kondenswasserablass

11. Luftaustrittsöffnung

1. Fernbedienung

2. Abluftschlauch - Luft

3. Adapter-quadratisch

4. Adapter-rund

5. Wanddurchführung mit Klappe (zur Ableitung ins Freie)

6. Ablassschlauch - Wasser
7. Klettverschluss
8. Flexibles Fensterabdichtungsset

VOR DER ERSTEN VERWENDUNG

Bevor Sie das Gerät zum ersten Mal in Gebrauch gehen, gehen Sie wie folgt vor: Packen Sie das Klimagerät und das gesamte Zubehör vorsichtig aus und entfern den Sie das gesamte Verpackungsmaterial und eventuelle Werbeaufkreber.

Bewahren Sie die Verpackung (Plastikhullen und Pappe) für Kinder unzugänglich auf.

Kontrolieren Sie das Gerät nach dem Auspacken gründlich auf außerliche Schäden, die eventuell durch den Transport entstanden sein konnen.

Stellen Sie das Gerat auf einen festen, ebenen Untergrund und achen Sie darauf, dass rundherum ausreichend Platz für die Lufthung vorhanden ist. Kontrollieren Sie, ob das gesamte aufgeführte Zubeher auch wirklich mitgeliefert wurde.

Reinigen Sie das Klimagerät mit einem leicht angefeuchteten Tuch.

Kontrolieren Sie vor dem Anschlieben des Geräts, ob:

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt;
• die Steckdose und die Stromversorgung für das Gerät geeignet sind;
  der Stecker des Kabels in die Steckdose passt;
• das Gerät auf einem stabilen und ebenen Untergrund stehen.

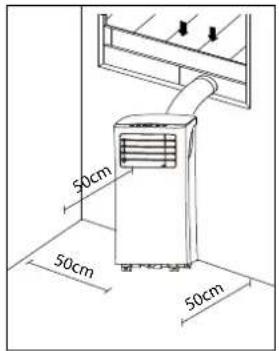

AUFSTELLEN DES KLIMAGERÄTS

Ein mobiles Klimagerät muss auf einen ebenen Untergrund mit rundherum ausreichend freiem Platz gestellt werden. Blockieren Sie die Luftaustrittsöffnung nicht und sorgen Sie für mindestens 50 cm freiern Platz rundum das Klimagerät.

Lassen Sie das Gerät, nach dem aufrecht hingestellt wurde, mindestens 2 Stunden stehen, bevor Sie den Stecker in die Steckdose stecken.

INSTALLIEREN DES ABLUFTSCHLAUCHS

Stellen Sie das Gerat in die Nane eines Fensters oder einer Öffnung, sodass die warme Luft über den Abluftschauch ins Freie strömen kann.

1. Ziehen Sie den Abluftschauch vorsichtig auf die gewünschte Länge aus.
2. Drehen Sie ein Ende des Abluftschlauchs [a] In den quadratische Adapter [b].
3. Drehen Sie den runden Adapter [c] auf das andere Ende des Ablufschlauchs.
4. Schieben Sie den quadratischen Adapter [b] auf der Rückseite des Klimagerats auf die Luftastrittsöffnung [d].
5. Hagen Sie das andere Ende des Ablutschlauchs ins Freie. Achten Sie daraufuf, dass der Schlauch frei und ungehindert verlegt ist und dass die Luft im Schlauch frei stromen kann. Schlieben Sie damit das Fenster oder die Tur so welt wie möglich. Verwendten Sie gegebeneffalls das Fensterabdichtungsset.

HINWEIS: Die optimale Funktion des Klimagerats hangt von der Länge des Ablutschlauchs und der Anzahl Bögen ab. Versuchen Sie, beldes möglichst zu begrenzen. Der Im Lieferumfang enthaltene Ablutschlauch hat eine maximale Länge von ca. 150 cm und ist für die Kapazität des Klimagerats ausgelegt. Wenn andere Schläuche oder Veränderungsstücke verwendet werden, können Störungen beim Gerat verursicht werden. Die Luft muss ungebinder stromen konnen, andernfalls kann eine Überhitzung des Gerats oder Kondensation von Wasser im Ablutschlauch auftreten. Sorgen Sie davon darauf, dass der Ablutschlauch keine Knicke und keine scharfen Bögen aufweist. Für ein optimales Ergebnis soll der Ablutschlauch während der Verwendung des Klimagerats kürzer als 1 Meter sein.

TOMADO

INSTALLATION DES FENSTERABDICHTUNGSSSETS

Das flexible Fensterabdichtungsset ist furie Fensterarten geeignet. Zum Beispir fur: Dreh -Kipfenster, nach auBen und nach innen offnende Fenster. Mithife dieses Sets konnen Sied den Abluftschlauch aus dem Fenster hangen, ohne dass die warme Luft wieder in den Raum strormt oder Sie von Insekten geplagt werden.

Be nach außen offnenden Fenstern empfehlen wir die Befestigung an allen vier Seiten (a+b+c+d) rundum das Fenster und bei nach innen offnenden Fenstern nur an drei Seiten (a + b + c)

Kleben Sie das im Lieferumfang enthaltene doppelseitige Klebeband konform einer der folgenden Zeichnungen (die zu ihrer Situation passt) auf den Fensterrahen und das Fenster.
- Befestigen Sie dann das Gewebe auf dem Klebeband, das Sie in die Öffnungen geklebt haben.

1. Kleben Sie das im Lieferumfang enthaltene doppelseitige Klebeband auf den Fensterrahmen.
2. Kleben Sie dann das doppelseitige Klebeband auf das Fenster.
3. Schneiden Sie das überschüssige Klebeband ab.
4. Achten Sie darauf, dass das Klebeband in den Ecken gut überlappt. Auf diese Weise gewährleisten Sie eine gute Abdichtung.
5. Befestigen Sie das Gewebe auf dem auf dem Fensterrahmen und dem Fenster befestigten Klebeband.
6. Achten Sie daraufuf, dass das Gewebe auf beiden Seiten gut auf das Klebeband geklebt wird.
7. Offnen Sie den ReiBverschluss im Gewebe.
8. Stecken Sie den Ablutschlauch durch die Öffnung und schlieben Sie den Reßverschluss wieder, um eine gute Abdichtung zu erzielen.

INSTALLATION MIT WANDDURCHFUHRUNG

• Bohren Sie für die Wandurdurchführung mit Klappe ein Loch mit einem Durchmesser von 125 mm in die Wand.
• Schrauben Sie die Wanddurchführung mit Klappe mit den im Lieferumfang enthaltenen Schrauben und Dubeln fest.
  Befestigen Sie das Ende des Abluftschlauchs, an dem der Adapter fur die Wanddurchführung befestigt ist, an der Wanddurchführung.
  SchlieBen Sie die Klappe der Wanddurchführung, wenn Sie das Gerät nicht verwenden.

BEDIENUNG DES KLIKAGERÄTS

Das Klimagerat hat besoin dem Kuhlen noch zwei weitere Funktionen: Luftzirkulation und Entfeuchten der Luft.

Das Klimagerät kann über das Bedienfeld auf dem Gerät und mit der im Lieferumfang enthaltenen Fernbedienung bedient werden.

Wahlen Sie einen Standort mit einer Steckdose in der Nane aus.
Installieren Sie den Abluftschlauch konform den Abbildungen und sorgen Sie davon, dass das Fenster möglichst weltgehend geschlossen ist.
- Stecken Sie den Stecker In eine Schuko-Steckdose.
- Offnen Sie die Lamellen der Luftastrittsöffnung vor jeder Verwendung mit der Hand.
- Drücken Sie die Ein/Aus-Taste, um das Klimagerät einzuschalten.
Der Temperaturbereich des Klimagerats liegt bei: 17 bis 30^ircC
- Kontrollieren Sie, ob der Abluftschlauch richtig montiert ist.
- Verwenden Sie die Steckdose nicht gemeinsam mit anderen Geräten.

KUHLEN

• Drucken Sie die Funktionstaste [mode], bis die Anzeigelampe für das Kühlen auf dem Display aufleuchtet.
• Drücken Sie die Tasten [Temp ▲ und Temp ], um die gewünschte Raumtemperatur einzustellen (zwischen 17°C und 30°C).
• Drucken Sie die Taste [ fan speed ] auf der Fernbedienung, um die Lüftergeschwindigkeit einzustellen.

Im Sommer sollenn Sie die Temperatur vorzugswelse zwischen 21 und 24^ircC einstellen. Die Geschwindigkeit des Lufters

ist in der Einstellung Luftzirkulation better zu spuren als bei der Einstellung Kuhlen.

ENTFEUCHTEN

• Drucken Sie die Funktionstaste [mode], bis die Anzeigelampe für das Entfeuchten auf dem Display aufleuchtet.
  Die Luftergeschwindigkeit steht automatisch auf niedrig. Dies kann nicht geändert werden.
  Wahrend der Verwendung dieser Einstellung muss ein Gartenschlauch (nicht im Lieferumfang enthalten) oder etwas Ahnliches angeschlossen werden, um das entstehende Kondensat
  abzuleiten.
• Entfernen Sie den Schraubdeckel auf der Rückseite des Geräts.
  Montieren Sie das Ende eines Gartenschlauchs oder eines ahnlichen Ablassschlauchs am Ablass und legen Sie das andere Ende in einen Sammelbehalter, der sich niedriger als der Ablass des Geräts befindet, sodass das Kondenswasser gut abgeleitet werden kann.

Achtung:

• Wenn der Schraubdeckel entfert wird und das Gerät in der Einstellung Kühlen verwendet wurde, kann Kondensat aus dem Ablass laufen. Halten Sie eine Tropfwanne zum Auffangen des Kondensats bereit, wenn der Schraubdeckel entfert wird.
  Sorgen Sie davon, dass der Ablassschlauch fur das Kondensat gut ablauf und nicht hoher als der Ablass des Geräts hangt.
• Bei Verwendung dieser Einstellung braucht der Abluftschlauch nicht angeschlossen zu sein.
• Wenn die Einstellung Kühlen verwendet wird, empfehlen wir, das Kondenswasser nicht kontinuierlich abzulassen, sondern den Schraubdeckel wieder zu schlieben. Auf diese Weise kann das Gerä eine maximale Leistung liefern.

LUFTZIRKULATION

Bei Verwendung dieser Einstellung braucht der Abluftschlauch nicht angeschlossen zu sein.

• Drücken Sie die Funktionstaste [mode], bis die Anzeigelampe für die Luftzirkulation auf dem Display aufleuchtet.
• Drücken Sie die Taste [ fan speed ] auf der Fernbedienung, um die Lüftergeschwindigkeit zu regeln (niedrlg oder hoch).

DIE FERNBEDIENUNG

Richten Sie die Fernbedienung auf den Sensor des Geräts. Die Fernbedienung hat eine Reichweite von etwa 8 Metern (wenn sich keine Hindernisse zwischen dem Gerät und der Fernbedienung befinden). Achting: Wenn Sie die Klimaanlage auf dem Gerät selbst eingeschelt haben, müssen Sie die Fernbedienung aktivieren, bzw das Gerät mit der Fernbedienung bedieten können. Drücken sie den Ein/Aus-Knop auf der Fernbedienung, um diese zu aktivieren.

Legen Sie die zwei im Lieferumfang enthaltenen 1,5-Volt-Batterien (AAA) wie auf der Zeichnung angegeben in die Fernbedienung ein. Achten Sie auf die Kennzeichnung

des Plus- und Minus-Pols an der Innenselte der Fernbedlenung.

Hinweis:

• Wenn die Fernbedienung ausgetauscht oder nicht mehr verwendet wird, müssen die Batterien herausgenommen und in Übereinstimmung mit den geltenden Gesetzen entsorgt werden. Sie sind schädlich für die Umwelt.
  Mischen Sie niemals alte und neue Batterien. Verwenden Sie Alkali-, Zink-Kohle- oder aufladbare Batterien (Nickel-Kadmium) niemals gemischt.
• Batterien konnen explodieren oder auslaufen, wenn sie offenem Feuer ausgesetzt werden. Bringen Sie Batterien zu einer entsprechenden Sammelstelle.
• Nehmen Sie die Batterien aus der Fernbedlenung, wenn das Gerät langere Zeit nicht verwendet wird (z. B. bei der Einlagerung im Winter) und bewahren Sie diese an einem kühlen und trockenen Ort auf.

Sonstige Funktionen

Mit der Fernbedienung konnen Sie dieselben Funktionen ansteuern, die oben beschrieben werden. Über die Fernbedienung konnen Sie darüber hinaus die folgenden zusätzlichen Funktionen bedienen: die Funktion Auto, die Schlaffunktion, die Timer-Funktion und die Luftergeschwindigkeit.

EINSTELLUNG AUTOMATISCH

Bei Verwendung dieser Einstellung entscheidet das Gerät selbst, ob es kühlen muss oder ob die Luft zirkulieren muss.

These Funktion kann nur mit der Fernbedienung eingestellt werden.

Das ist von der Raumtemperatur abhängig.

• Drucken Sie die Funktionstaste [mode], bis auf dem Display der Pfeil bei der Funktion Auto leuchtet.
• Drücken Sie die Tasten [Temp ▲ und Temp ], um die gewünschte Raumtemperatur einzustellen (zwischen 17^ircC und 30^ircC ). Stellen Sie zum Beispiel 23^ircC ein. Wenn die Raumtemperatur dann unter 23^ircC liegt, lass das Gerät die Luft zirkulieren. Über 23^ircC kühlt das Gerät.
  Die Luftergeschwindigkeit kann bei dieser Einstellung nicht eingestellt werden.

SCHLAFFFUNKTION

Die Schlaffunktion ist ideal, wenn Sie das Gerät nachts verwenden möchten. Diese Funktion kann nur mit der Fernbedienung eingestellt werden.

Schalten Sie das Gerät auf die gewünschte Einstellung - Kühlen oder Auto.
- Drücken Sie die Schlaftaste.
- Stört Sie die Display-Beleuchtung des Geräts? Sie können diese ausschalten, Indem Sie die Taste [led display] drücken. Drücken Sie die Taste erneut, um die Display-Beleuchtung wieder einzuschalten.

Be der Schlaffunktion wird die optimale Temperatur im Raum aufrechterhalten, und das ohne übermalige Schwankungen bei der Temperatur oder Luftfeuchtigkeit. Die Raumtemperatur und die Luftfeuchtigkeit variieren etwas, um für ein angenehmes Gefuhl im Raum zu sorgen.

Die ausgewählte Temperatur wird über einen Zeitraum von einer Stunde jeder halbe Stunde um 1^ircC erhöht. Diese neue Temperatur wird in den folgenden 7 Stunden aufrechtehalten. Anschließlich schaltet das Gerät auf die eingestellte Temperatur zurück und es bleibt dann bei dieser Einstellung.

Die Schlaffunktion kan abgebrochen werden, indem das Gerat ausgeschaltet wird oder indem die Taste Schlaf, Funktion oder Luftergeschwindigkeit gedruckt wird.

Be der Verwendung der Einstellungen Luftzirkulation und Entfeuchten kann die Schlaffunktion nicht verwendet werden.

EINSTELLLEN DES TIMERS

Die Timerfungkann da zu verwendt werden, um das Klimagerat nach einer gewissen Zeit automatisch einzuschalten (verzogter Start) oder um es zu der ingestellen Zeit automatisch auszuschalten (automatische Abschaltung).

Verzogerter Start

• Drücken Sie die Timer-Taste ein, während das Klimagerät ausgeschaltet ist. Drücken Sie die Taste ein wiederholt. Die Startzeit wird jeweils um eine halbe Stunde erhöht (bis 10 Stunden erreicht sind). Wenn Sie den Start länger als 10 Stunden verzögern möchten, wird die Zeit danach mit jedem Tastendruck um eine Stunde erhöht (bis maximal 24 Stunden).
  Die eingestellte Stundenzahl wird auf dem Display angezeigt. Die Einstellung ist bestätigt, wenn auf dem Display wieder die Temperatur angezeigt wird.
• Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das Klimagerät automatisch ein.
  Um den verzogerten Start abzubrechen, drucken Sie die Timer-Taste ein, bis auf dem Display wieder 0.0 angezeigt wird.

E. U h

TIMER ON

Automatische Abschaltung

• Drücken Sie die Timer-Taste aus, während das Klimagerät eingeschaltet ist. Drücken Sie die Taste aus wiederholt. Die gewünschte Zeit, zu der das Klimagerät ausgeschalte werden soll, wird mit jedem Tastendruck um eine halbe Stunde erhöht (bis 10 Stunden eingestellt sind). Wenn Sie die Abschaltung länger als 10 Stunden verzögnem möften, wird die Zeit danach mit jedem Tastendruck um eine Stunde erhöht (bis maximal 24 Stunden).
  Die eingestellte Stundenzahl wird auf dem Display angezeigt. Die Einstellung ist bestätigt, wenn auf dem Display wieder die Temperatur angezeigt wird.
• Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das Klimagerät automatisch aus.
  Um die automatische Abschaltung abzubrechen, drucken Sie die Timer-Taste aus, bis auf dem Display

wieder 0.0 angezeigt wird.

Die Einstellungen können auch kombiniert verwendet werden.

RESET-KNOPF

Mit dem Reset-Knop konen Sie das Gerat zurückstellen. Alle Einstellungen werden geloscht und die Fernbedienung wird wieder auf die Werkseinstellungen zurückgesetz.
- Drücken Sie den Reset-Knopf mit einem spitzen Gegenstand.

VERRIEGELUNGSKNOPF

Um zu verhindern, dass ihre Einstellungen mit der Fernbedienung geändert werden, konnen Sie diese mit dem Verriegelungsknopf verriegeln.
- Drucken Sie den Vertriegungsknopf mit einem spitzen Gegenstand. Auf dem Display der Fernbedienung wird dann ein Vorhängeschloss angezeigt.
Das Gerat kann nicht mehr mit der Fernbedlenung bedient werden.
- Drücken Sie den Verriegelungsknopf erneut, um die Verriegelung zu deaktivieren. Das Vorhängeschloss wird ausgebendet und das Gerät kann wieder mit der Fernbedienung bedient werden.

DISPLAY-BELEUCHTUNG

• Stört Sie die Display-Beleuchtung des Geräts? Sie können diese ausschalten, indem Sie die Taste [led display] drücken.

Drucken Sie die Taste erneut, um die Display-Beleuchtung wieder einzuschalten.

AUTOMATISCHER START NACH EINER UTERBRECHUNG DER STROMVERSORGUNG

Be i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

UMSCHALTEN DER TEMPERATUREINHEIT ZWISCHEN CELSIUS UND FAHRENHEIT

Drucken Sie die Tasten + und - gleichzeitig 3 Sekunden lang, um die angezeigte Temperaturenheit zuändern.

TOMADO

ABLEITEN VON KONDENSAT

Wenn das Klimagerat langere Zeit nicht verwendet werden soll, entfern den Sie die Gummikappe von der Ablassoftnung an der Unterseite des Gerats. Stellen Sie eine Aufgangwanne unter den Auslauf.

Das gesamte Wasser fliebt jetzt aus dem Tank.

Der Wassertank ist mit einem Alarmsensor versehen. Wenn der Wasserstand im Wassertank eine bestimmte Höhe erreicht, piept das Gerät 8 Mal und auf dem Display wird P1 angezeigt. Der Kühlprozess wird automatisch ausgeschaltet. Die Luftzirkulationsfunktion des Geräts kann allerdings fortgesetzt werden.

Manuelles Entleeren - Bei Verwendung des Gerats in einem Raum mit einer hohen Luftfeuchtigkeit.

1. Ziehen Sie den Stecker aus der Steckdose.
2. Stellen Sie eine flache Schale unter den unteren Auslauf für den Kondenswasserablass. Siehe Zeichnung.
3. Entfernen Sie die Kappe.
4. Das Wasser flieBt jetzt in die Schale.
5. Bringen Sie die Kappe wieder an, wenn kein Wasser mehr herausströmt.
6. Schalten Sie das Gerät wieder ein.

Kontinuierliches Entleeren - Dies ist die empfohlene Methode bei der Verwendung der Einstellung Entfeuchten.

1. Ziehen Sie den Stecker aus der Steckdose.
2. Entfern sie die Kappe. Halten Sie eine Tropfwanne bereit, wenn die Kappe entwickelt wird, sodass Sie das Kondensat aufgangen konnen, das eventuell aus dem Auslauf kommt.
3. SchlieBen Sie den Ablassschlauch (1 / 2 oder 12,7mm) an. Siehe Zeichnung.
4. Das Wasser wird jetzt kontinuierlich durch den Ablassschlauch abgeleitet.
5. Schalten Sie das Gerät wieder ein.

Das Ableiten von Kondensat Ist auch auf die auf Seite 12 unter ENTFEUCHTEN BESCHRIEBENE WEISE MÖGlich.

Ablassöffnung

Ablssoffnung

REINIGUNG UND WARTUNG

Schalten Sie das Klimagerät vor der Reinigung mit der Ein/Aus-Taste aus, warten Sie einige Minuten und ziehen Sie den Stecker aus der Steckdose.

Reinigen der AuBenseite

Reinigen Sie die Außenseite des Geräts regelmäßig mit einem feuchten Tuch und trocknen Sie diese dann mit einem trockenen Tuch ab. Gegebenenfalls können Sie die Außenseite des Geräts mit einem milden Spülmittel reinigen.

• Waschen Sie das Gerät niemals mit Wasser ab. Das kann gefährlich sein.
• Verwenden Sie niemals Benzin, Alkohol oder ähnliche Lösungsmittel für die Reinigung des Geräts.
• Sprühen Sie niemals Insektenschutzmittel oder vergleichbare Mittel auf das Gerät.
• Verwenden Sie zum Reinigen des Geräts keine aggressiven oder scheuernden Reinigungsmittel.
  Tauchen Sie das Gerät, das Kabel oder den Stecker niemals in Wasser oder eine andere Flüssigkeit ein.

Reinigen des Luftfilters

Fur eine optimale Funktion des Gerats empfehlen wir Ihnen, den Luftfilter jeder Woche zu reinigen. Der Luftfilter kann sich namlich mit Staub und Schmutz zusetzen. Nehmen Sie den Luftfilter wie in der Zeichnung angegeben heraus.

Entfernen Sie den Staub mit einem Staubsauger vom Luftfilter.

Wenn der Luftfilter stark verschmutzt ist, dar er mit lauwarmem Wasser gereinigt werden.

• Tauchen Sie den Luftfilter in lauwarmes Wasser (max. 40^ircC ) mit einem milden Reinigungsmittel ein. Spulen Sie den Luftfilter mehrere Male und halten Sie hin an der Luft trocknen. Legen Sie den Luftfilter zum Trocknen nicht in die Sonne oder auf eine Heizung.
• Setzen Sie den Luftfilter wieder in das Gerät ein. Kontrollieren Sie, dass der Filter vollkommen trocken ist, bevor das Gerät wieder verwendet wird.

Reinigen der Luftansaugolfungen

Fur eine optimale Funktion des Gerats konnen Sie die Luftansaugolfungen mit einem Staubsauger mit einer weichen Duse reinigen.

Zu Beginn oder am Ende der Saison

Kontrollieren Sie zu Beginn der Saison, ob das Kabel und der Stecker unbeschädigt sind. Befolgen sie die Installationsanweisungen fur das Aufstellen des Geräts.

Sorgen Sie am Ende der Saison davon, dass sich kein Kondensat mehr im Gerät befindet. Leiten Sie die Flüssigkeit konform den Anweisungen in Kapitel ABLIEN VON KONDENSAT ab und sorgen Sie davon, dass der Luftfilter sauber ist, bevor Sie das Gerät wegstellen.

STÖRUNGEN UND LÖSUNGEN

Kontrollieren Sie zuerst die folgenden Punkte, bevor Sie das Klimagerät zur Reparatur abgeben.

Störung Mögliche Ursache Lösung
Das Gerät besteht nicht an, wenn die Eln/Aus-Taste gedrück wird.	Die Anzelgelampe für den Wassertank blinkt und der Wassertank ist voll.	Entleeren Sie den Wassertank.
	Die Raumtemperatur ist niedriger als die eingestellte Temperatur. Stellen	Sie die Temperatur neu ein.
Das Gerät kühlt nicht genug.	Nicht alle Türen und Fenster sind geschlossen.	Sorgen Sie dazu, dass alle Türen und Fenster geschlossen sind.
	Im Raum sind Wärmequellen aktiv. Entfern den Sie die Wärmequellen	oder schalten Sie diese aus, wenn das möglich ist.
	Die Temperatur ist zu hoch eingestellt. Stellen Sie die Temperatur neu ein.
	Die Luftansaugöffnung ist blockiert. Reinigen Sie das Lufteinlassgitter.
Das Gerät macht Lärn.	Die Oberfläche, auf der das Gerät stehen, Ist nicht waagerecht oder eben genug.	Stellen Sie das Gerät auf einen ebenen Untergrund und richten Sie es (wenn möglich) waagerecht aus.
	Der Lärn wird durch die strömende Kühlflüssigkeit im Inneren des Klimagerats erzeugt.	Das Ist normal.
Das Gerät reagiert nicht auf die Fernbedienung D	das Gerät wurde über das Bedienpult auf dem Gerät selbst ingeschaltet. Die Fernbedienung wurde nicht aktiviert.	Drücken Sie auf der Fernbedienung den Ein/Aus-Knopf, um die Fernbedienung zu aktivieren.
Das Gerät schaltet sich in den ersten 3 Minuten nicht ein, nachdem es erneut angeschaltet wurde.	Der Interne Schutzschalter des Kompressors verhindert, dass das Gerät innerhalb von 3 Minuten nach dem Ausschalten wieder ingeschaltet wird.	Diese Verzügerung Ist normal; das Gerät Funktioniert wieder ordnungsgemäß, wenn die 3 Minuten vorbei sind.
Fehlercode P1 Der Wassertank ist voll. Entleeren	Sie den Wassertank.
Fehlercode E0 EEPROM Technischer Defekt. Nehmen Sie Kontakt mit dem Kundendienst von Tomado auf.
Fehlercode E1 Sensor für Raumtemperatur defekt. Nehmen Sie Kontakt mit dem Kundendienst von Tomado auf.
Fehlercode E2 Verdampfersensor defekt. Nehmen Sie Kontakt mit dem Kundendienst von Tomado auf.
Fehlercode E3	Kondensatorsensor defekt.	Nehmen Sie Kontakt mit dem Kundendienst von Tomado auf.
Fehlercode E4 Bedienfeld defekt.6	Nehmen Sie Kontakt mit dem Kundendienst von Tomado auf.

TECHNISCHE DATEN

Typennummer

Spannung

Anschlusswert

Kühlleistung*

EE-Klasse*

EER*

Leistungsaufnahme kW

Leistungsaufnahme Stand-by W

Stromverbrauch nom. A

Luftverdreung max. m3/h

Entfeuchtung max. **1/h

Geeignet fur Anz.m3

Kältemittel / GWP-Typ / g

Bereich des Thermostats ⁱrc C

Lüftergeschwindigkeiten

Max. Larmpegel dB(A)

Abmessungen (HxBxT)

Nettogewicht

Schutzklasse

Fernbedienung

TMA7000B

220-240 Volt 50Hz

980 Watt

7000BTU/h(2,0kW)

A

2,6

0,8

0,5

3.45

272

1,94

60

R-290/3/140g

17-30

2

62 dB(A)

634 × 329 × 318 mm

21,5 kg

IPX0

ja

RECYCLING

Dieses Symbol weist darauf in, dass dieis Produkt nicht mit dem normalen Hausmull entsorgt werden darf (2012/19/EU). Befolgen sie die in Ihrem Land geltenden Vorschriften in Bezug auf die getrennte Sammlung von Elektro- und Elektronikgeräten. Durch eine korrekte Entsorgung des Produkte beugen Sie negativen Folgen für die Umwelt und die Volksgesundheit vor. Das Verpackungsmaterial ist zu 100% recyclbar;ammeln sie das Verpackungsmaterial dazu getrendn ein.

CONSIGNES DE SECURITE -FR

PROBLEMES ET SOLUTIONS

BESTELLEN VON ZUBEHÖR

DE

Wenn Sie Zubehor oder Ersatzteile benotigen, besuchen Sieitte unsere Website www.tomado.com/support.

GARANTIEBESTIMMUNGEN

Fur diees Produkt gewahren wir eine Garantie von 24 Monaten.iese Garantie gitt dedoch nur, wenn das Produkt In Uberelinstimmung mit den Anwelsungen in der Gebrauchsanleitung und fur den Zweck, fur den es hergestellt wurde, verwendet wird. Darüber hinaus muss der origine Kaufbeleg (mit Kaufdatum, Namen des Einzelhändlers und Artiklenummer des Produkts) vorgelegt werden. Die ausfuhrlichen Garantiebestimmungen finden Sie auf unserer Website: www.tomado.com/support

COMMANDER DES ACCESSOIRES

FR
